MF860F防腐密封胶说明书.doc

资源描述

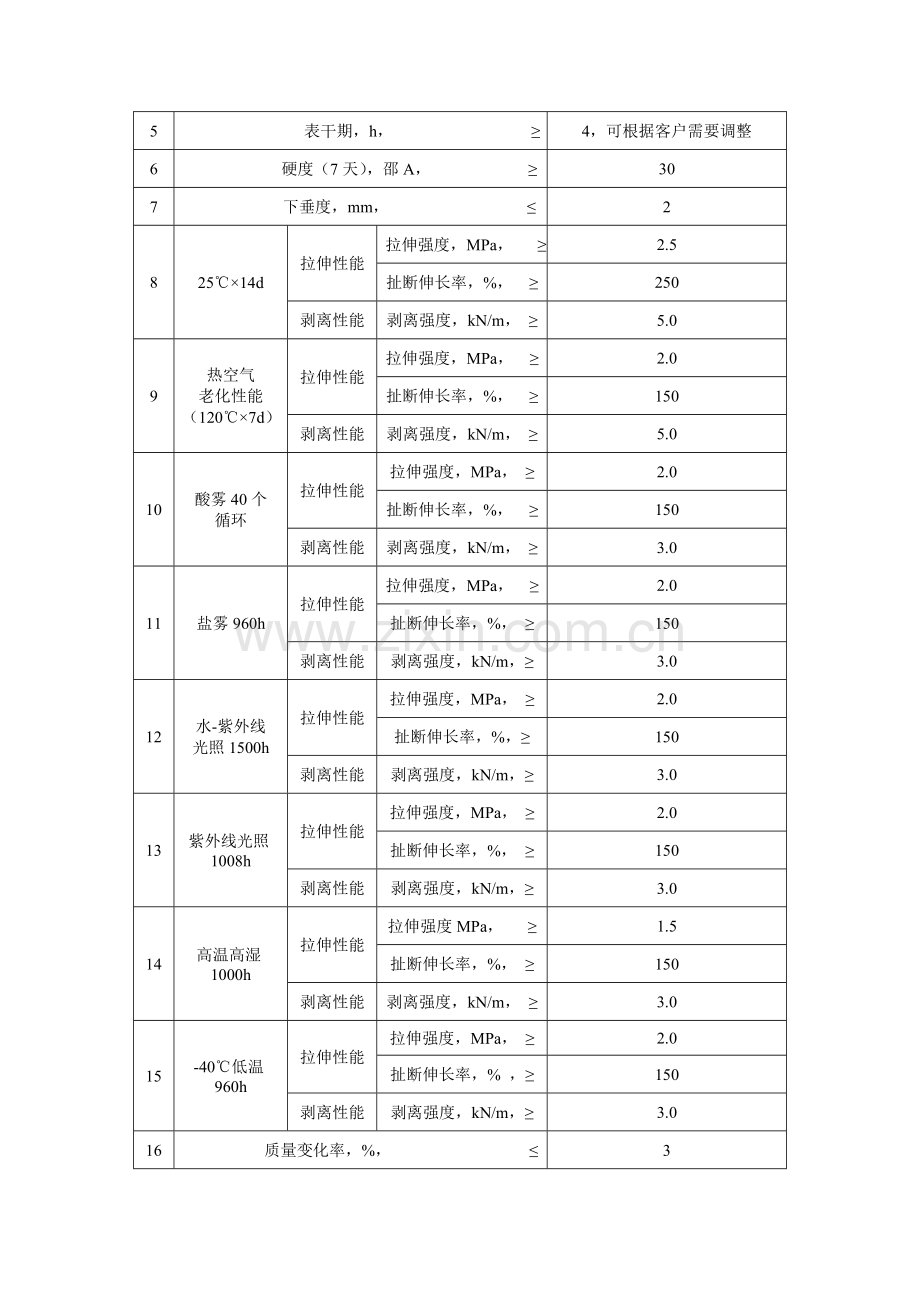

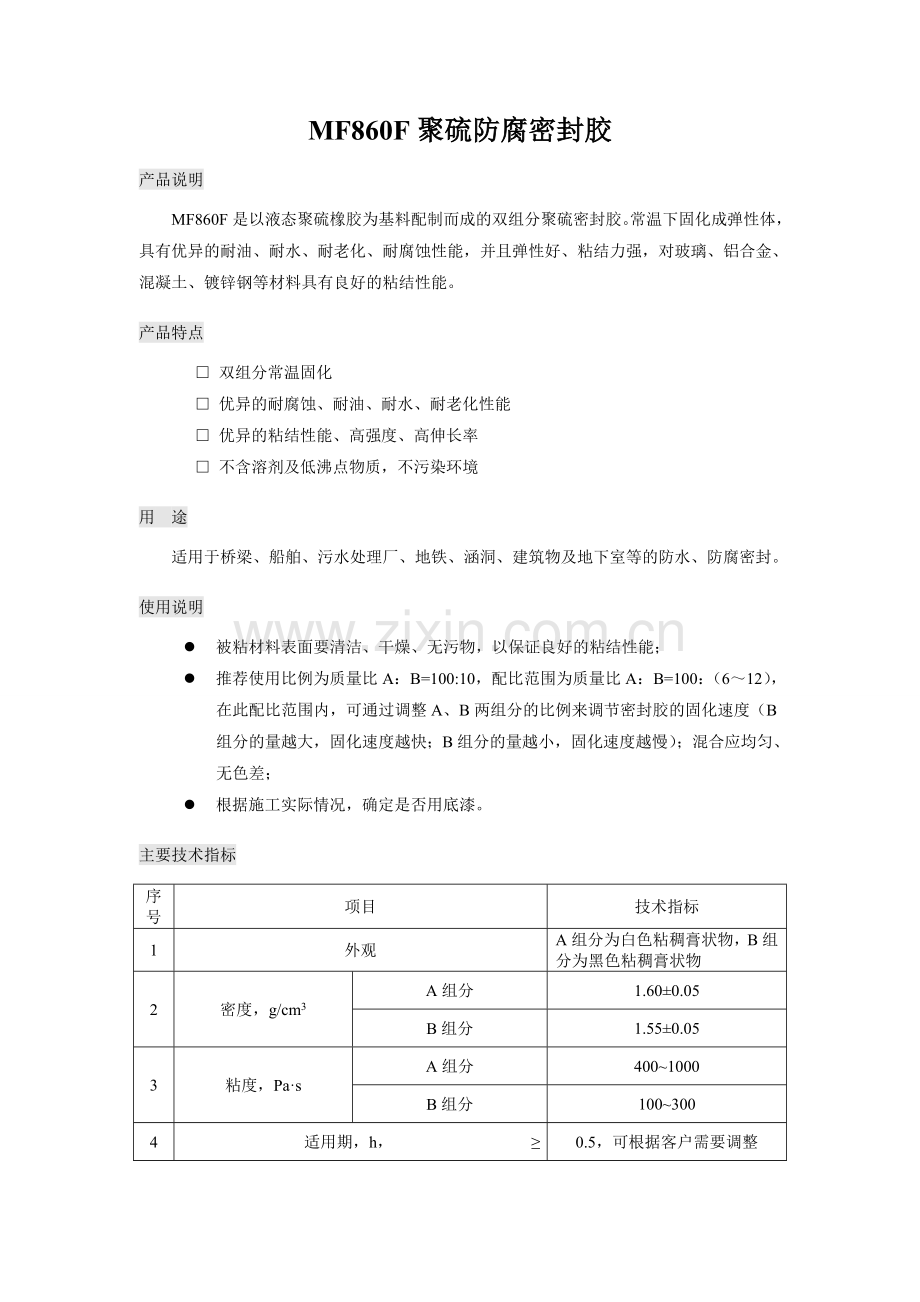

MF860F聚硫防腐密封胶产品说明 MF860F是以液态聚硫橡胶为基料配制而成的双组分聚硫密封胶。常温下固化成弹性体，具有优异的耐油、耐水、耐老化、耐腐蚀性能，并且弹性好、粘结力强，对玻璃、铝合金、混凝土、镀锌钢等材料具有良好的粘结性能。产品特点 □ 双组分常温固化 □ 优异的耐腐蚀、耐油、耐水、耐老化性能 □ 优异的粘结性能、高强度、高伸长率 □ 不含溶剂及低沸点物质，不污染环境用途适用于桥梁、船舶、污水处理厂、地铁、涵洞、建筑物及地下室等的防水、防腐密封。使用说明 l 被粘材料表面要清洁、干燥、无污物，以保证良好的粘结性能； l 推荐使用比例为质量比A：B=100:10，配比范围为质量比A：B=100：（6～12），在此配比范围内，可通过调整A、B两组分的比例来调节密封胶的固化速度（B组分的量越大，固化速度越快；B组分的量越小，固化速度越慢）；混合应均匀、无色差； l 根据施工实际情况，确定是否用底漆。主要技术指标序号项目技术指标 1 外观 A组分为白色粘稠膏状物，B组分为黑色粘稠膏状物 2 密度，g/cm3 A组分 1.60±0.05 B组分 1.55±0.05 3 粘度，Pa·s A组分 400~1000 B组分 100~300 4 适用期，h， ≥ 0.5，可根据客户需要调整 5 表干期，h， ≥ 4，可根据客户需要调整 6 硬度（7天），邵A， ≥ 30 7 下垂度，mm， ≤ 2 8 25℃×14d 拉伸性能拉伸强度，MPa， ≥ 2.5 扯断伸长率，%， ≥ 250 剥离性能剥离强度，kN/m， ≥ 5.0 9 热空气老化性能（120℃×7d）拉伸性能拉伸强度，MPa， ≥ 2.0 扯断伸长率，%， ≥ 150 剥离性能剥离强度，kN/m， ≥ 5.0 10 酸雾40个循环拉伸性能拉伸强度，MPa， ≥ 2.0 扯断伸长率，%， ≥ 150 剥离性能剥离强度，kN/m， ≥ 3.0 11 盐雾960h 拉伸性能拉伸强度，MPa， ≥ 2.0 扯断伸长率，%， ≥ 150 剥离性能剥离强度，kN/m，≥ 3.0 12 水-紫外线光照1500h 拉伸性能拉伸强度，MPa， ≥ 2.0 扯断伸长率，%，≥ 150 剥离性能剥离强度，kN/m，≥ 3.0 13 紫外线光照1008h 拉伸性能拉伸强度，MPa， ≥ 2.0 扯断伸长率，%， ≥ 150 剥离性能剥离强度，kN/m，≥ 3.0 14 高温高湿1000h 拉伸性能拉伸强度MPa， ≥ 1.5 扯断伸长率，%， ≥ 150 剥离性能剥离强度，kN/m， ≥ 3.0 15 -40℃低温960h 拉伸性能拉伸强度，MPa， ≥ 2.0 扯断伸长率，% ，≥ 150 剥离性能剥离强度，kN/m，≥ 3.0 16 质量变化率，%， ≤ 3 17 体积电阻率，Ω·cm， ≥ 1×109 18 耐腐蚀性将试样浸入3%氯化钠盐水中60℃×20d，密封胶覆盖下金属表面不腐蚀，密封胶无明显发粘、裂纹和丧失粘附力注意事项 1. 不能与其它密封胶混合使用，否则会影响密封胶的粘结性能； 2. 施工温度应在5℃以上，否则会影响密封胶的固化速度和粘结性能； 3. 应在规定的比例范围内施工，否则会影响密封胶的粘结性能。包装 A组分： 27kg/桶 B组分： 3kg/桶注：也可按厂家需求定做贮存本品宜贮存在阴凉、干燥、通风处，贮存期为12个月。运输本品为非危险品，可以通过火车、汽车、轮船和飞机运输。

展开阅读全文
