绘图辅助工具.doc

上传人:xrp****65 文档编号:7032031 上传时间:2024-12-25 格式:DOC 页数:4 大小:95.50KB
下载 相关 举报

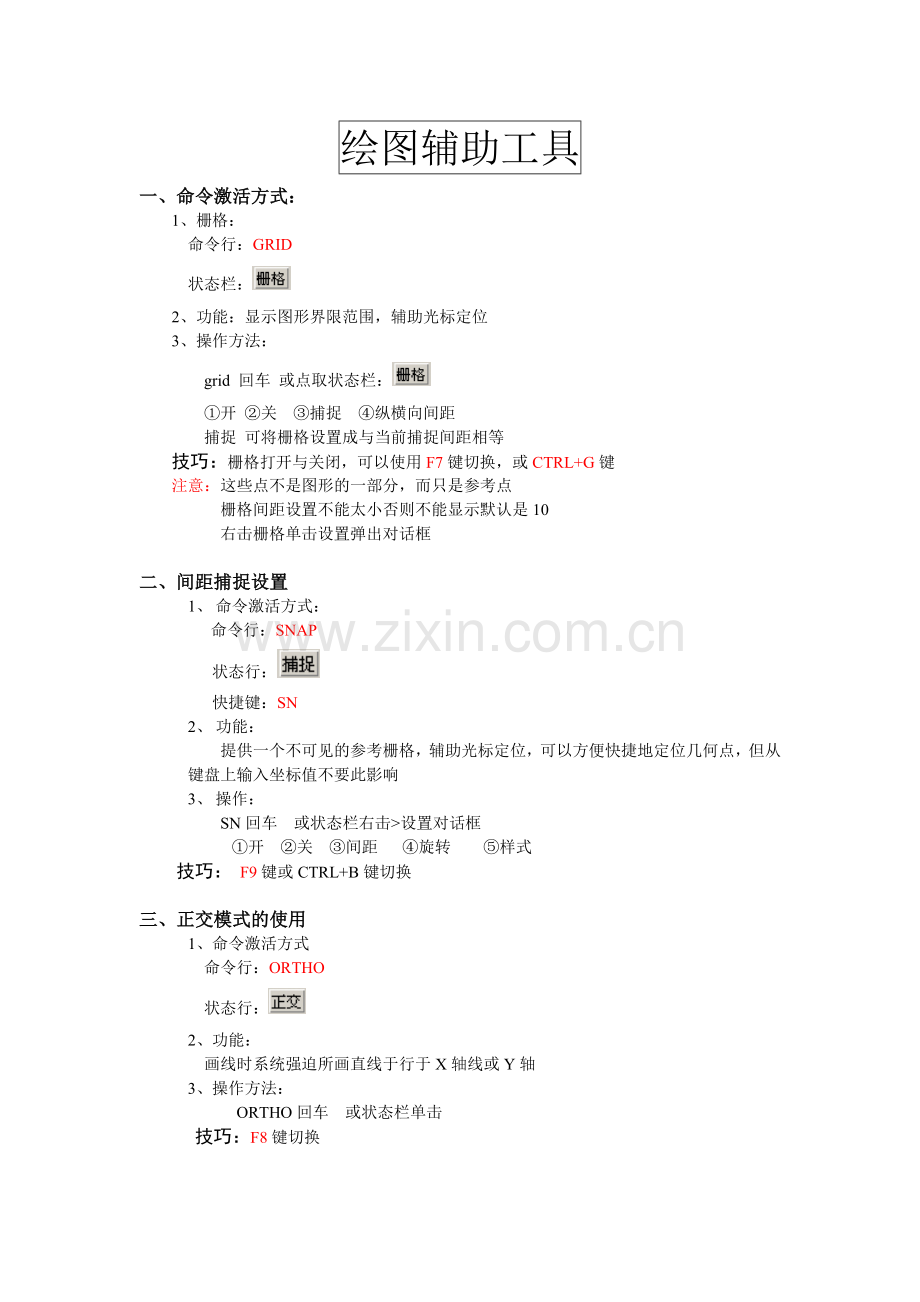

绘图辅助工具.doc_第1页
第1页 / 共4页

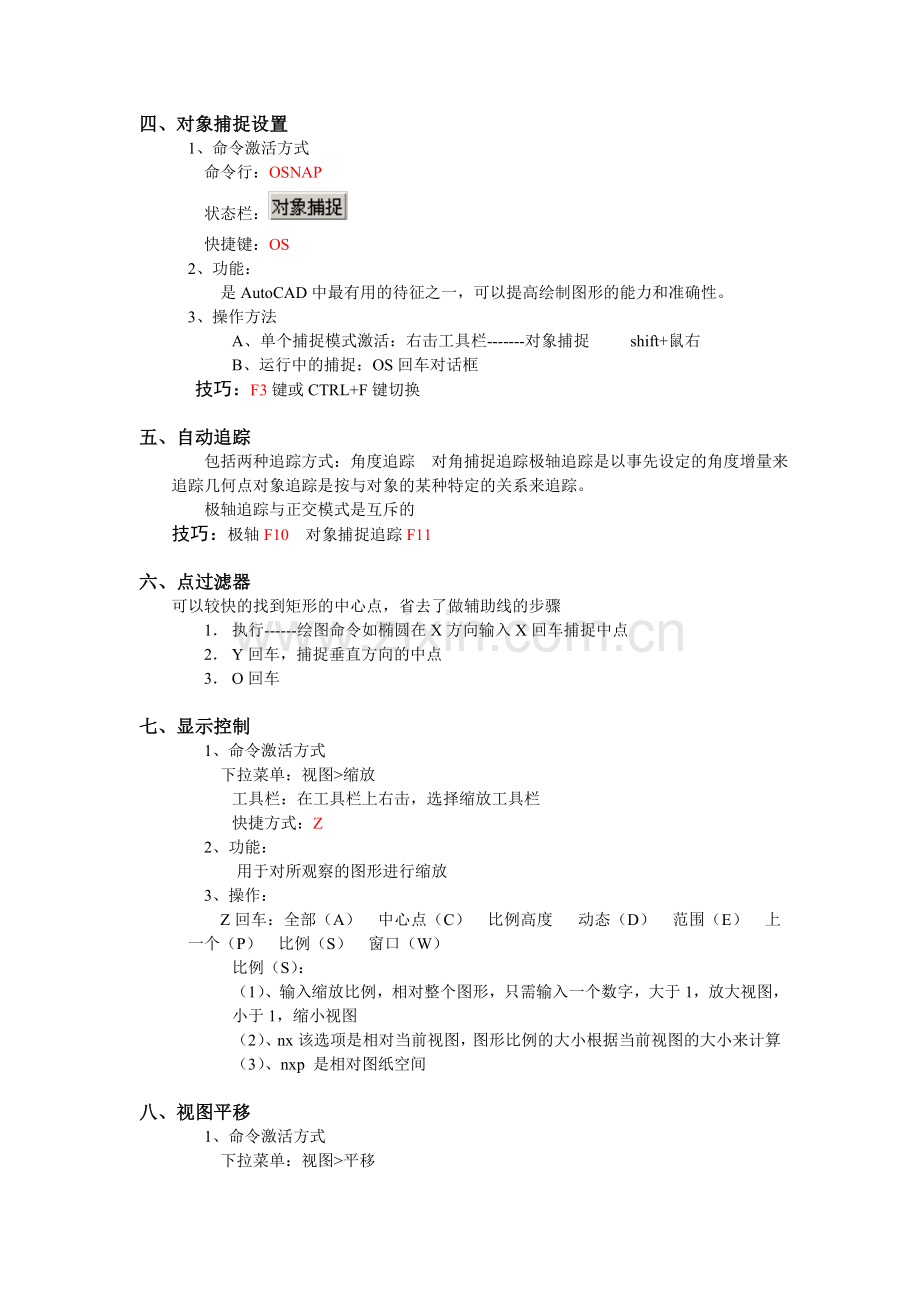

绘图辅助工具.doc_第2页
第2页 / 共4页
点击查看更多>>
资源描述
绘图辅助工具 一、命令激活方式: 1、栅格: 命令行:GRID 状态栏: 2、功能:显示图形界限范围,辅助光标定位 3、操作方法: grid 回车 或点取状态栏: ①开 ②关 ③捕捉 ④纵横向间距 捕捉 可将栅格设置成与当前捕捉间距相等 技巧:栅格打开与关闭,可以使用F7键切换,或CTRL+G键 注意:这些点不是图形的一部分,而只是参考点 栅格间距设置不能太小否则不能显示默认是10 右击栅格单击设置弹出对话框 二、间距捕捉设置 1、 命令激活方式: 命令行:SNAP 状态行: 快捷键:SN 2、 功能: 提供一个不可见的参考栅格,辅助光标定位,可以方便快捷地定位几何点,但从键盘上输入坐标值不要此影响 3、 操作: SN回车 或状态栏右击>设置对话框 ①开 ②关 ③间距 ④旋转 ⑤样式 技巧: F9键或CTRL+B键切换 三、正交模式的使用 1、命令激活方式 命令行:ORTHO 状态行: 2、功能: 画线时系统强迫所画直线于行于X轴线或Y轴 3、操作方法: ORTHO回车 或状态栏单击 技巧:F8键切换 四、对象捕捉设置 1、命令激活方式 命令行:OSNAP 状态栏: 快捷键:OS 2、功能: 是AutoCAD中最有用的待征之一,可以提高绘制图形的能力和准确性。 3、操作方法 A、单个捕捉模式激活:右击工具栏-------对象捕捉 shift+鼠右 B、运行中的捕捉:OS回车对话框 技巧:F3键或CTRL+F键切换 五、自动追踪 包括两种追踪方式:角度追踪 对角捕捉追踪极轴追踪是以事先设定的角度增量来追踪几何点对象追踪是按与对象的某种特定的关系来追踪。 极轴追踪与正交模式是互斥的 技巧:极轴F10 对象捕捉追踪F11 六、点过滤器 可以较快的找到矩形的中心点,省去了做辅助线的步骤 1. 执行------绘图命令如椭圆在X方向输入X回车捕捉中点 2. Y回车,捕捉垂直方向的中点 3. O回车 七、显示控制 1、命令激活方式 下拉菜单:视图>缩放 工具栏:在工具栏上右击,选择缩放工具栏 快捷方式:Z 2、功能: 用于对所观察的图形进行缩放 3、操作: Z回车:全部(A) 中心点(C) 比例高度 动态(D) 范围(E) 上一个(P) 比例(S) 窗口(W) 比例(S): (1)、输入缩放比例,相对整个图形,只需输入一个数字,大于1,放大视图,小于1,缩小视图 (2)、nx该选项是相对当前视图,图形比例的大小根据当前视图的大小来计算 (3)、nxp 是相对图纸空间 八、视图平移 1、命令激活方式 下拉菜单:视图>平移 工具栏:从标注工具栏中点取图标 命令行:PAN 快捷方式:P 2、功能: 移动图形在视图中的显示内容 3、操作: P回车 ESC退出 九、数据重新生成 1、命令激活方式 下拉菜单:视图>重生成 命令行:REGEN 快捷方式:RE 2、功能: 可实现图形的重新生成 十、查询图形信息 1、面积查询:AREA 下拉菜单:工具>查询>面积 工具栏:从工具栏中点取 图标 快捷方式:AA 功能: 查询所选封闭几何图形的面积和周长 操作: AA回车 对象(O) 加(A) 减(S) 2、距离查询:DIST 下拉菜单:工具>查询>距离 工具栏:从工具栏中点取 图标 快捷方式:DI 功能:查询两点之间的距离 操作:DI回车 指定两点 3、坐标查询: 下拉菜单:工具>查询>点坐标 工具栏:从工具中点取 图标 快捷方式;ID 功能:用于查询选定点的坐标值 操作方法:ID回车 指定点 4、图形对象查询: 下拉菜单:工具------查询------列表信息 工具栏:图标 快捷方式:LI 功能:显示所选单个图形对象的数据库信息 操作:LI回车 选择实体 十一、建立对象选择集 大多数编辑命令激活后,在命令行出视“选择对象”提示 (1) 点选,默认方式,可选择一个或多个对象 (2) ALL可以选择当前图形中除冻结或关闭层以外的所有对象 (3) Windows选择:在选择对象的提示下,命令行输入W进入窗口选择方式,完全被矩形窗包围的对象被选中 (4) Crossing选择方式:命令行输入C进入交叉选择方式,与窗口边界相交对象也被选中 (5) WP:多边形窗口选择方式,完全被选中实线 (6) CP:交叉多边形选择方式,不完全被选中虚线 (7) FENCE选择方式F回车定义多段折线相交即选中 (8) P:前一次选择方式作为当前选择方式 (9) SI:允许用户单选 (10) R回车退选对象 (11) ADD:增选对象 十二、高级应用 CAL回车 数值计算
