机械设计基础作业集参考答案.doc

上传人:xrp****65 文档编号:7031976 上传时间:2024-12-25 格式:DOC 页数:11 大小:274KB
下载 相关 举报

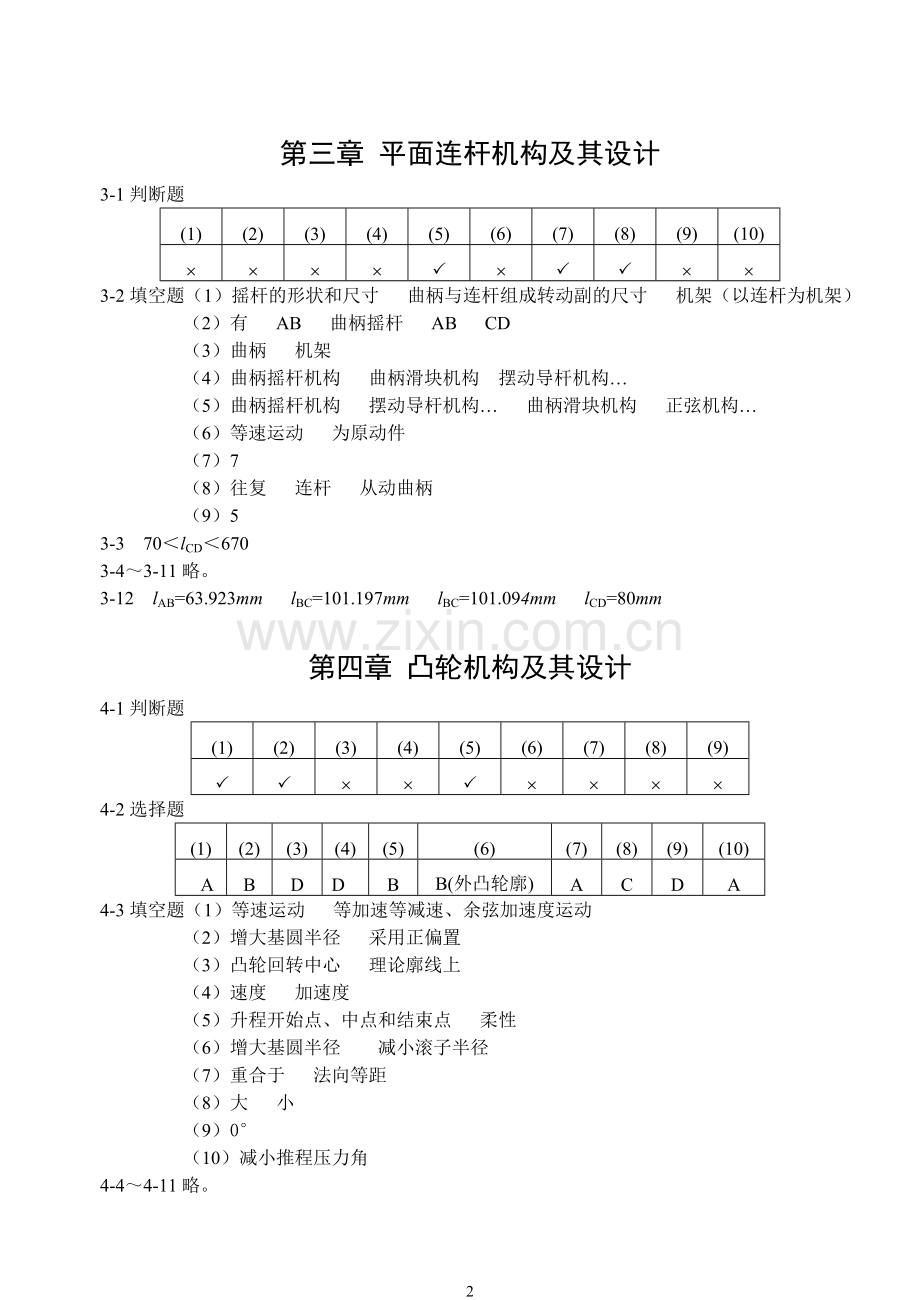

机械设计基础作业集参考答案.doc_第1页
第1页 / 共11页
机械设计基础作业集参考答案.doc_第2页
第2页 / 共11页
点击查看更多>>
资源描述
机械设计基础作业集 参考答案 (注:此参考答案非解答,因此无解题过程) 第一章 绪论 1-1~1-4略 第二章 平面机构的结构分析和速度分析 2-1判断题 (1) (2) (3) (4) (5) ´ ´ P ´ P 2-2选择题 (1) (2) (3) (4) (5) D B B A B 2-3填空题(1)构件 运动副 运动 一个 几个 刚性 (2)平面低副 2 平面高副 1 (3)可以 也可以 (4)减少 (5)大于0 原动件数目等于机构自由度 (6)垂直于导路无穷远处 过高副接触点的公法线上 (7)绝对速度相等,相对速度为零 相对瞬心的绝对速度不为零,绝对瞬心的绝对速度为零 (8)3个 同一条直线上 2-4~2-6 F=1,机构简图略。 2-7 F=0,不能运动,所以不能实现设计意图。机构简图及修改略。 2-8 F=2。 2-9~2-11 F=1。 2-12 F=2,该机构具有确定运动的条件为:给定2个原动件。 2-13 F=1,该机构具有确定运动的条件为:给定1个原动件。 2-14 v3=1m/s。 2-15 更正:求构件3的速度 v3=0.2w1m/s。 2-16 v3=p13p14mlw1,w2=w1p12p14/ p12p24。 2-17 w2=w1p12p13/ p12p23。,与w1方向相同。 第三章 平面连杆机构及其设计 3-1判断题 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) ´ ´ ´ ´ P ´ P P ´ ´ 3-2填空题(1)摇杆的形状和尺寸 曲柄与连杆组成转动副的尺寸 机架(以连杆为机架) (2)有 AB 曲柄摇杆 AB CD (3)曲柄 机架 (4)曲柄摇杆机构 曲柄滑块机构 摆动导杆机构… (5)曲柄摇杆机构 摆动导杆机构… 曲柄滑块机构 正弦机构… (6)等速运动 为原动件 (7)7 (8)往复 连杆 从动曲柄 (9)5 3-3 70<lCD<670 3-4~3-11略。 3-12 lAB=63.923mm lBC=101.197mm lBC=101.094mm lCD=80mm 第四章 凸轮机构及其设计 4-1判断题 (1) (2) (3) (4) (5) (6) (7) (8) (9) P P ´ ´ P ´ ´ ´ ´ 4-2选择题 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) A B D D B B(外凸轮廓) A C D A 4-3填空题(1)等速运动 等加速等减速、余弦加速度运动 (2)增大基圆半径 采用正偏置 (3)凸轮回转中心 理论廓线上 (4)速度 加速度 (5)升程开始点、中点和结束点 柔性 (6)增大基圆半径 减小滚子半径 (7)重合于 法向等距 (8)大 小 (9)0° (10)减小推程压力角 4-4~4-11略。 第五章 齿轮机构及其设计 5-1判断题 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) ´ P ´ ´ ´ P ´ ´ ´ ´ P P (13) (14) (15 (16) (17) (18) ´ ´ P ´ P P 5-2选择题 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) B C C、A B、A C、A B A B C B D 5-3(1)rk= 48.9898mm a k= 44°25′ qK=11°43′22″ (2)a k= 44°42′ rk=70.3433mm 5-4 z=45.45 5-5(1) z1= 20 z2= 30 r1= 40mm r2= 60mm ra1= 44mm ra2= 64mm rf1= 35mm rf2= 55mm a′= 20° c=1mm (2) r1′=40.8mm r2′=61.196mm a′= 23°53′ c=3mm 5-6略。 5-7(1)r1= 47.5mm r2=105mm rb1= 44.64mm rb2=98.66mm ra1= 52.5mm ra2=110mm a=152.5mm B1B2=24.12 mm ea=1.634 (2)略 5-8(1)a′= 23.23° a′=155.94mm (2)r1′=48.57mm r2′=107.37mm (3)r1′=19.1571mm r2′=42.1592mm (4)c′=4.69mm 5-9 ~5-10略。 5-11(1)正传动 (2)1)b= 13.7291° 2)d1= 30.88mm da1=34.88mm df1= 25.88mm 3)z v 1 = 16.36 会产生根切 4)eg=2.6934 5-12略。 5-13(1)d2=175mm (2)da2=185mm df2= 163mm (3)b2= 5.7106° (4)a=112.5mm 5-14 图略。 第六章 齿轮系及其设计 6-1 iSM=60 iMH=12 6-2 z7=32 z5=25 Z6为过桥轮,其齿数可适当选取。滚刀A应为左螺旋方向。 6-3 齿条8的线速度v=11.78mm/s,方向向上。 6-4 iSH=10 6-5 z1=120 6-6 z2=67.81≈68 6-7 齿轮5和6组成定轴轮系,齿轮1、2、3、4和齿轮5组成周转轮系,齿轮5是系杆H, i16= -0.072 6-8(1)n8=7r/min,逆时针方向转动。 (2)n8=3 r /min,顺时针方向转动。 6-9 nH= -7000 r/min,方向与n1相反如图示。 6-10(1)nA=0 (2)nA=300 r/min,方向与n 1、n8相同。 6-11(1)i1H=3 (2)i1H=1.8 6-12 nH=20r/min,方向与n2相同如图示。 6-13 i1H= -3/7 第七章 其他常用机构 7-1选择题 (1) (2) (3) (4) (5) B A A C C 7-2填空题(1)摇杆-棘爪、棘轮、止动棘爪和机架 (2)阻止棘轮随同主动摇杆回转,使棘轮静止不动 (3)0<k<1 单销外槽轮机构:0<k<1/2 单销内槽轮机构:1/2<k<1 (4)主动拨盘、从动槽轮和机架 (5)棘轮机构、槽轮机构、不完全齿轮机构 棘轮机构 7-3~7-4略。 7-5(1)k =2/3 (2)n =2 7-6 z = 4 n =2 或 z = 3 n =3 7-7 1转: td= 10/3s tj= 20/3s 第八章 机械的调速及平衡 8-1选择题 (1) (2) (3) (4) (5) (6) (7) (8) C C B B A C B A 8-2填空题(1)启动阶段、稳定运转阶段和停车阶段 (2)转动惯量 储能器 (3)最大动能与最小动能 功能增量指示图 (4)两个回转面 双面 (5) SF=0 (6) SF=0,SM=0 (7)一定 不一定 8-3~8-5略。 8-6(1)Je=0.035kgm2 (2)Me=10Nm 8-7 DWmax=3500Nm n max=993.28r/ mm 在je n min=926.72r/ mm 在j b 8-8 (1)n max=502.5 r/mm 在j max=104.1645° (2)JF=3.2525 kgm2 8-9 mbrb=1655.2945 kgmm 方位角295.017° 8-10 a)静平衡,动不平衡 mbⅠrbⅠ= mr/ 2与m1方位相反,mbⅡrbⅡ= mr/2与m1方位相同 b)静平衡,动不平衡 mbⅠrbⅠ= mr/2 与m1方位相反,mbⅡrbⅡ= mr/2与m1方位相同 第九章 机械零件设计概论 9-1选择题 (1) (2) (3) (4) (5) (6) (7) D C 、A B 、E C A A A 9-2填空题(1)最大应力及安全系数 σmax≤[σ]及 S≤[S] (2)疲劳失效 光滑区及粗糙区 (3)尺寸突变 增大 (4)对称循环、脉动循环和非对称循环= (5)σm=σmax/2 (6)屈服极限σS 强度极限σB 疲劳极限σ0 (7)应力集中、绝对尺寸、表面状态 (8)跑合磨损、稳定磨损和剧烈磨损 (9)干摩擦、边界摩擦、液体摩擦、混合摩擦 9-3~9-7略。 第十章 连接 10-1选择题 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) B B A 、D C B 、A 、D D C D A D、C C、B、D A B 10-2填空题(1)螺纹升角小于等于当量摩擦角 (2)大 中 小 (3)自锁 小 减小当量摩擦角,提高传动效率 (4)防止螺纹副的相对运动 (5)接合面间的滑移、螺栓被拉断 螺杆被剪断和螺杆与孔壁接触面被压溃 (6)采用定力矩扳手、测力矩扳手、测量螺栓伸长量等 (7)普通平键、薄型平键、导向平键、滑键 普通平键、薄型平键 导向平键、滑键 (8)C型(半圆头)键 键宽16mm,键长(公称长度)100mm (9)工作面压溃和键被剪断 σp≤[σp]; 工作面的过度磨损 σp≤[σp] p≤[p] (10)小径 齿形 10-3~10-9略。 10-10 S=1.2~1.5,Fmax=2118.21~1694.57N 10-11 Fmax=2000N 10-12 普通螺栓 S=1.2~1.5 d1=11.1446~12.46 mm 取M16(d1=13.835 mm) 铰制孔用螺栓 d0≥7.054mm 取M8(d0=9 mm) hmin= 2.17 mm 10-13 (1) Tmax=2963.532N m (2) d1=24.5763~27.4771 mm 取M30×90(d1=26.211 mm)或M36×90(d1=31.67 mm) 10-14 按不控制预紧力,需M16,d1=13.835mm,预紧力F0=13000N 10-15 (1) F1=4KN (2) F1max=4400N d1≥7.792mm 取M10,d1=8.376mm>7.792mm 10-16~10-17略。 第十一章 齿轮传动 11-1选择题 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) B A B A C A、C A、A C B A C C A (14) (15) B、A AG,CE,BDFHIJ 11-2填空题(1)硬 软 350HBS 硬度≤350HBS 30~50 一对齿轮啮合时,小齿轮的啮合次数多于大齿轮,所以小齿轮容易失效,为了使大小两齿轮寿命接近相等 硬度>350HBS 相等 (2)正火、调质 整体淬火、表面淬火、渗碳淬火、渗氮(氮化)、碳氮共渗(氰化) (3)齿面疲劳点蚀 轮齿折断 齿面磨损 齿面胶合 (4)节线附近的齿根面上 此处啮合,相对滑动速度小,不易形成润滑油膜,润滑不良,使摩擦力较大,裂纹易形成、只有一对轮齿啮合,其接触应力最大 (5)悬臂梁 模数m 不相等 (6)赫兹 两轮齿节点处的综合曲率半径(当齿数比一定时,分度圆半径或中心距) 不变 (7)轮齿几何形状对齿根弯曲应力的影响 齿数 当量齿数 (8)齿宽中点的 (9)99% 脉动 (10)对称 -300MPa 300MPa 0 脉动 脉动 11-3~11-14略。 11-15 a=150mm 11-16 T2max=168938Nmm 11-17 (1)σF1=55.01MPa (2) 11-18~11-20略。 第十二章 蜗杆传动 12-1选择题 (1) (2) (3) (4) (5) (6) (7) (8) (9) D D B A B C D B C 12-2填空题(1)中碳钢、中碳合金钢 表面淬火 铸锡锌铅青铜ZCuSn5Pb5Zn5 (2)蜗轮 蜗轮材料强度较弱、结构上蜗轮齿孤立,蜗杆齿连续 (3)蜗杆传动的啮合效率、轴承效率、搅油损耗效率 12-3~12-6略 12-7(1)略 (2)v=1.005m/s (3)W=6965.7N (4)Fa2=3158N Ft2=9326N Fr2=3394N 方向略 12-8略。 第十三章 带传动和链传动 13-1选择题 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) C、C B C B A C D B C B C A B 13-2填空题(1)初拉力F0、小轮包角a和带与带轮之间的摩擦系数fv (2)拉应力、离心拉应力、弯曲应力 σmax=σ1+σC+σb1 紧边进入小带轮处 (3)打滑和疲劳破坏 在保证不打滑的条件下,带传动具有一定的疲劳强度和寿命 (4)F1= 1500N和F2= 750N (5)内链板与套筒 外链板与销轴 滚子与套筒 套筒与销轴 (6)越高 越大 越少 (7)平均 瞬时 (8)A系列、节距25.4mm(节距=链号´25.4/16mm) 双排 60节 13-3~13-10略。 13-11 Pmax=13.9 kw 13-12~13-14略。 第十四章 轴 14-1选择题 (1) (2) (3) (4) (5) (6) (7) (8) (9) C B C B B C A A A 14-2填空题(1)转轴 心轴 (2)传动轴 (3)为了使零件在轴向定位和承受轴向载荷 轴肩、轴环、套筒、弹性挡圈、轴端挡圈、圆螺母和止动垫片、圆锥面等。 (4)花键,过盈配合,涨套和成型连接 (5)直轴,曲轴和钢丝软轴 (6)挠度或偏转角 扭转角 变形在允许的范围内 (7)卸载槽、过渡肩环、凹切圆角(增大过渡圆角半径) (8)考虑扭切应力与弯曲应力的性质不同引入的折合系数 (9)便于轴上零件的装拆和定位 14-3~14-5略。 14-6 dmin=47.34mm 14-7 P=98.73kw 14-8 d ≥31.8mm,该轴能够满足强度要求。 14-9 略。 第十五章 滚动轴承 15-1选择题 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) C A D D D A A D B A,B、D 15-2填空题(1)N316/P和51316 51316和N316/P6 6306/P5和51316 6306/P5 30306、6306、6306/P5、30206 (2)疲劳寿命 (3)提高轴承的旋转精度、支承刚度、减小机器工作时轴的振动 在安装时用某种方法在轴承中产生并保持一轴向力,以消除轴承中的游隙。 (4)当C、P不变时,轴的转速由n增加到2n,L10= 5.4x107r,Lh= 1000h。 当C、n不变时,当量动载荷由P增加到2P,L10=6.75x106r ,Lh 250h。 当n、P不变时,轴承尺寸改变,其额定动载荷由C增加到2C,L10=4.32 x108r,Lh=16000 (5)为了防止灰尘、水、酸气和其它杂物进入轴承,并阻止润滑油流失, 接触式密封(中低速)、非接触式密封(高速)、混合式密封) 15-3~15-8略。 15-9 答: Fd1=0.68 Fr1=0.68×8000=5440N Fd2=0.68 Fr2=0.68×5200=3536N (1)Fa1 =5736N Fa2 =3536N (2)Fa1 =5440N Fa2 =4540N (3)Fa1=5440N Fa2 =3536N (4)Fa1 =Fa2 =5440N 15-10 Lh=55035.172h 15-11 Lh=14940.551h<25000h ∴不满足要求。 15-12 Lh=14803.6h<15000 h ∴不满足要求,可以改宽度系列或直径系列重选。 15-13~15-15略。 第十六章 滑动轴承 16-1选择题 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) C A、C A、B C B C C B D B B D 16-2填空题(1)径向滑动轴承 止推滑动轴承 (2) 自位调心轴承 (3) 增加 减小 (4) 剖分式 (5) 越大 越高 (6) 答:液体动压润滑和液体静压润滑 动压润滑是靠运动表面之间相互运动产生的流体压力来润滑的。液体静压轴承是利用专门的供油装置,把具有一定压力的润滑油送入轴承静压油腔。形成具有压力的油膜,利用静压腔间压力差,平衡外载荷,保证轴承在完全液体润滑状态下工作。 16-3~16-4略。 16-5 Fmax=23873N 16-6~16-7略。 第十七章 联轴器和离合器 17-1选择题 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) C B C D D C A、B、D B A B 17-2~17-7略。 第十八章 弹簧 18-1填空题(1)缓和冲击和吸收振动、控制机构的运动、储存及输出能量、测量力的大小、改变机器的自振频率 (2)螺旋弹簧、碟形弹簧、环形弹簧、盘弹簧、板弹簧 压缩弹簧、拉伸弹簧、扭转弹簧和弯曲弹簧 (3)优质碳素弹簧钢、合金弹簧钢和有色金属合金 (4)卷绕、两端面加工(指压簧)或挂钩的制作(指拉簧和扭簧)、热处理、工艺性 试验和强压处理 (5)弹簧钢丝直径d、弹簧外径D、中径D2、内径D1、节距p、螺旋角γ、自由高度H0、有效圈数n、总圈数n1、螺旋旋向 (6)强度 变形 18-2~18-6略。 11
