施耐德断路器接触器热继电器选型表.doc

F：固定式
D：抽屉式
3：3极
4：4极
MW 06 3 F 2 3
框架电流
06：630A 20：2000A
08：800A 25：2500A
10：1000A 32：3200A
12：1250A 40：4000A
16：1600A

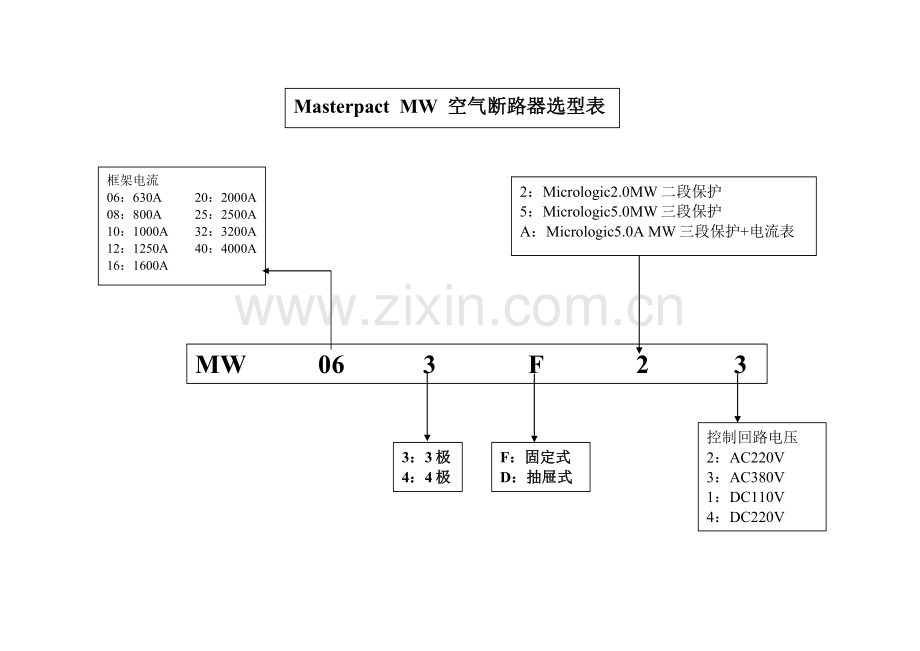

Masterpact MW 空气断路器选型表

2：Micrologic2.0MW二段保护
5：Micrologic5.0MW三段保护
A：Micrologic5.0A MW三段保护+电流表

控制回路电压
2：AC220V
3：AC380V
1：DC110V
4：DC220V

1、分励/失压线圈
2、多功能辅助开关
3、电动操作机构
4、漏电保护模块
5、电流表模块
6、电流互感器模块
7、延伸旋转手柄
联接方式
FC：板前方式
RC：板后方式
多种联接附件可选取详见样本
安装方式
F：固定式
P：插入式
W：抽出式
极数可选

3P
4P
脱扣器额定电流（参见脱扣器选择表）
脱扣器类型
TM：热磁脱扣器（用于NS100，160，250）
STR22SE电子脱扣器（用于NS100，160，250）
STR23SE电子脱扣器（用于NS400，630）
STR53UE电子脱扣器（用于NS400，630）
分断能力可选
N：25-50KA
H：70KA
L：150KA
NS80只有H型
壳架电流规格
100
160
250
400
630
NS 100 N STR22SE 100 3P F FC 附件

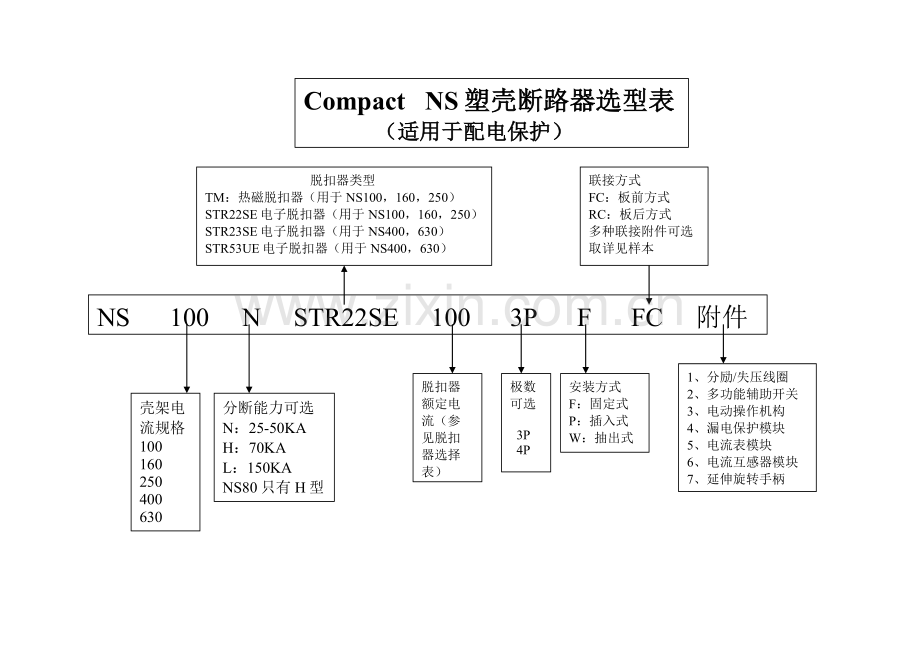

Compact NS塑壳断路器选型表
（适用于配电保护）

Compact NS塑壳断路器选型表
（适用于电动机保护）

1、分励/失压线圈
2、多功能辅助开关
3、电动操作机构
4、漏电保护模块
5、电流表模块
6、电流互感器模块
7、延伸旋转手柄
联接方式
FC：板前方式
RC：板后方式
多种联接附件可选取详见样本
安装方式
F：固定式
P：插入式
W：抽出式
极数可选
3P
4P
脱扣器额定电流（参见脱扣器选择表）
分断能力可选
N：25-45KA
H：70KA
L：150KA
NS80只有H型
壳架电流规格
80
100
160
250
400
630
NＳ 100 H MA 50 3P F FC 附件
脱扣器类型
MA：电磁脱扣器（用于NS80-630）
STR22ME：电子脱扣器（用于NS100，160，250）
STR43ME：电子脱扣器（用于NS400，630）

C65 断路器选型表

可配电气附件
MX：分励脱扣单元
MN欠压脱扣单元
（瞬动型）
MN(s)：欠压脱扣单元（延时型）
SD：报警接点
OF：辅助接点
OF+SD/OF：双重切换接点

可配漏电保护附件

VE：vigi C65 ELE
VEG：vigi C65 G ELE
VM：vigi C65 ELM
极数

1P
2P
3P
4P

C65 N - C 20A / 2P + VE + SD
额定电流

1A
2A
4A
6A
10A
16A
20A
25A
32A
40A
50A
63A

脱扣曲线
C型曲线
（配电保护）

D型曲线
（动力保护）
分断能力
N：6000A
H：10000A

NC100H/125H 断路器选型表

说明：
1、 NC 125H的额定电流为125A。
2、 NC 100H/125H的分断能力为10000A。
可配电气附件

MX：分励脱扣单元
MN：欠压脱扣单元
MN(s)：欠压脱扣单元（延时型）
SD：报警接点
OF：辅助接点

可配漏电保护附件

Vigi NC100

极数

1P
2P
3P
4P

额定电流

63A
80A
100A
125A

脱扣曲线

C型曲线
（照明保护）
D型曲线
（动力保护）

类型

NC 100H

NC125H
NC 100H - C 63A / 2P + VM + SD

M：按钮式控制0.1-32A 热磁型（带过载保护
RS：拨动式控制0.1-32A 热磁型（带过载保护
LS：拨动式控制 0.1-25A 电磁型（不带

M
AP03 可锁定的外控旋钮
MC GV2外壳 MC01（防护等级IP41）
MC02（防护等级IP55）
AN 侧装辅助触点 AN11（1NO+1NC）
AN20（2NO）
AD故障信号接点 故障+瞬动
AD1010（1NO+1NO）
AD1001（1NO+1NC）
AD0110（1NC+1NO）
AD0101（1NC+1NC）
AM短路信号接点 AM11（1C/O）

01
02
03
04
05
06
07
08
10
14
16
20
21
22
32

编号
电流整定范围
0.1—0.16A
0.16—0.25A
0.25—0.40A
0.40—0.63A
0.63—1A
1—1.6A
1.6—2.5A
2.5—4A
4—6.3A
6—10A
9—14A
13—18A
17—23A
20-25A
24-32A
SSIC（上海施耐德工业控制有限公司）制造
C
10
GV2
电动机断路器
GV1符合IEC158标准 已淘汰。
GV2符合IEC947标准
电动机断路器（GV2）型号含义

AE 前置辅助接点：AE1（1NO或1NC）
AE11（1NO+1NC）
AE20A（2NO）
AS 分励脱扣模块：AS115（110—127V）
AS225(220—240V)
AS385(380—415V)
AU 欠压脱扣模块：AU115（110—127V）
AU225（200—240V）
AU385（380—415V）

接触器型号含义

5 50HZ 线圈
6 60HZ 线圈
7 50/60HZ 线圈
D 直流线圈
W 直流宽电压线圈

5
C标准型SSIC制造
（9-620A）
N经济型SSIC制造
（6-32A）
24
36
42
48
110
220
230
240
380
400
415
440
500
660
B
CC
D
E
F
M
P
U
Q
V
N
R
S
Y
电压 代号
线圈电压代号
0 9
C
M
常闭（NC）接点数
10/01
11
00
004
008
1NO/1NC 06-38A
1NO+1NC 40-95A
115-620A
4NO 主极 无辅助触点
2NO+2NC 主极 无辅助触点
常开常闭的组合
常开（NO）接点数
1 0
D
电流规格A
06，09，12，18，25，32，
38，40，50，65，80，95，115，150，170，205，245，300，410，475，620
D2系列产品
1 单个接触器

2可逆接触器组

3星三角接触器组
LC 交流控制线圈

LP 直流控制线圈
1
LC
-

控制继电器型号含义

B
CC
D
E
F
M
P
U
Q
V
N
R
S
Y
代号 电压
24
36
42
48
110
220
230
240
380
400
415
440
500
660
5 50HZ 线圈
6 60HZ 线圈
7 50/60HZ 线圈
D 直流线圈
W直流宽电压线圈
C 标准型SSIC制造
N 经济型SSIC制造
线圈电压代号
常开（NO）接点数
常闭（NC）接点数
22
31
40
常开常闭的组合
2NO+2NC
3NO+1NC
4NO
2、交流控制线圈
3、直流控制线圈（进口）
4、低功耗直流控制线圈（进口）
控制继电器
C A 2 D N 3 1 M 5 C
普通辅助接点
D2系列产品

辅助模块及附件的型号含义

LA7-D1064 配LR2-D13
LA7-D2064 配LR2-D23
LA7-D3064 配LR2-D33
LR2-D43

LA6-DK10 配D01-D65
LA6-DK20配D80-D170
LA4-DA1 配D06-D32
LA4-DA2 配D06-D170

LA3-DR0C 0.1-3S
LA3-DR2C 0.1-30S
LA3-DR4C 10-180S

LA2-DS2C 1-30S

LA2-DT0C 0.1-3S
LA2-DT2C 0.1-30S
LA2-DT4C 10-180S
LA9-11509 配D115-D170
带电气联锁
LA9-D50978 配D40-D95仅
带机械联锁
LA9-D4002 配D40-D95仅
带电气联锁
LA9-D09978 配D06-D38仅
带机械联锁
LA9-D0902 配D06-D38仅
带电气联锁
功能
序号
正装辅助接点
正装通电延时
正装断电延时
输入模组
正装机械锁定
热继配件
侧装辅助接点
连锁、保护、指示
1
2
3
4
6
7
8
9
LA8-DN11C 1NO+1NC
LA8-DN20C 2NO

LA1-DN22C 2NO+2NC
LA1-DN31C 3NO+1NC
LA1-DN40C 4NO
LA1-DN13C 1NO+3NC
LA1-DN04C 4NC
LA1-DN11C 1NO+1NC
LA1-DN20C 2NO
LA1-DN02C 2NC
常开和常闭接点数NO+NC
瞬时接点
通电延时
断电延时
星三角延时
机械锁定
浪涌抑制
N
T
R
S
K
A
形式
代号
配D2-系列产品
C
1
1
N
D
1
L A
SSIC制造
接触器的附件

热继电器的型号含义

95-120
110-140
132-220
200-330
300-500
380-630
67
69
71
75
79
81
整定电流范围内（A）
代号
3
5
脱扣等级
10A等级
20等级（进口）
0.10-0.16
0.16-0.25
0.25-0.40
0.40-0.63
0.63-1
1-1.6
1.6-2.5
2.5-4
4-6.3
5.5-8
7-10
9-13
12-18
17-25
23-32
30-40
37-50
48-65
55-70
63-80
80-104
整定电流范围内（A）
代号
01
02
03
04
05
06
07
08
10
12
14
16
21
28
53
55
57
59
61
63
65

电流规格代号
C 标准型 SSIC制造
N经济型 SSIC制造
1 配D06-D38接触器
配LA7-D1064连接座
2 配D25-D38接触器
配LA7-D2064连接座
3 配D40-D95接触器
配LA7-D3064连接座
4 配D115-D170接触器
配LA7-D3064连接座
5配D115-D170接触器
7配D205-D620接触器
1 热元件式，配D1系列
接触器，已淘汰
2热元件式，配D2系列
接触器
9 电子式，配D2系列，
F系列接触器
D配D系列接触器
F配D系列，F系列接触器（大电流规格）
热过载继电器
2
D
1
C
3
1 2
L R

Compact NSC 塑壳断路器选型表

说明：
Compact NSC 塑壳断路器为一体化结构，本体与脱扣器不可分。全部为3极固定式前接线其脱扣器为NSC专用脱扣器，无需标注脱扣器类型。直接标出其额定电流即可。
额定电流

015：15A
020：20A 080：80A
025：25A 125：125A
030：30A 160：160A
040：40A 200：200A
050：50A 225：225A
075：75A 250：250A
极数

3：3P
壳架电流

60：60A
100：100A
160：160A
250：250A
分断能力

B：10KA
D：18KA
E：7.5KA
型号

塑壳断路器
Compact NSC
NSC 100 D 3 015
（适用于机器设备的主保护开关）
