第十二讲 PCB设计实例（二）
一、PCB设计流程熟悉（电气0831、电气0832）
准备原理图（正确、元器件有封装、编译通过） →规划PCB→设置PCB环境参数→导入数据→（定义板框）→设置工作参数→设置布局规则→元件布局→手动调整→设置布线规则→ 自动布线 → 手动布线 →敷铜→（加滴泪）→DRC检查→ 存盘输出。
☆二、通过作业二熟悉PCB设计（双面板）
1. PCB环境参数设置（复习）
2.布局设置规则设置（自动布局一定要做）

设置允许放置元件的层（顶层）
设置三维显示元件高度（以三维方式显示时元件的高度）
手动调整布局（自动布局效果难以令人满意，通常用手动方式调整布局，方法和原理图中移动元件相似）

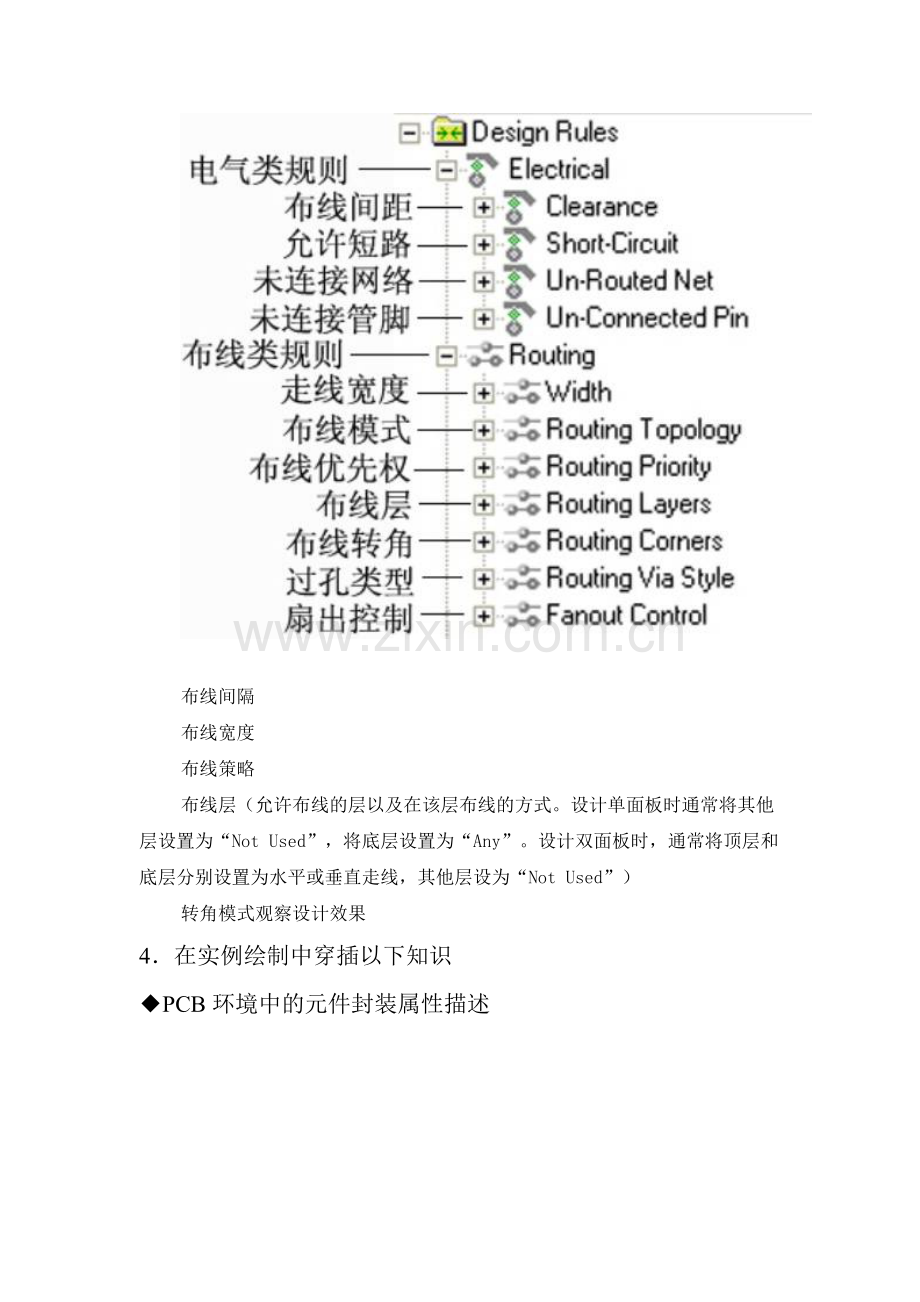

3．设置布线基本原则

布线间隔
布线宽度
布线策略
布线层（允许布线的层以及在该层布线的方式。设计单面板时通常将其他层设置为“Not Used”，将底层设置为“Any”。设计双面板时，通常将顶层和底层分别设置为水平或垂直走线，其他层设为“Not Used”）
转角模式观察设计效果
4．在实例绘制中穿插以下知识
◆PCB环境中的元件封装属性描述
