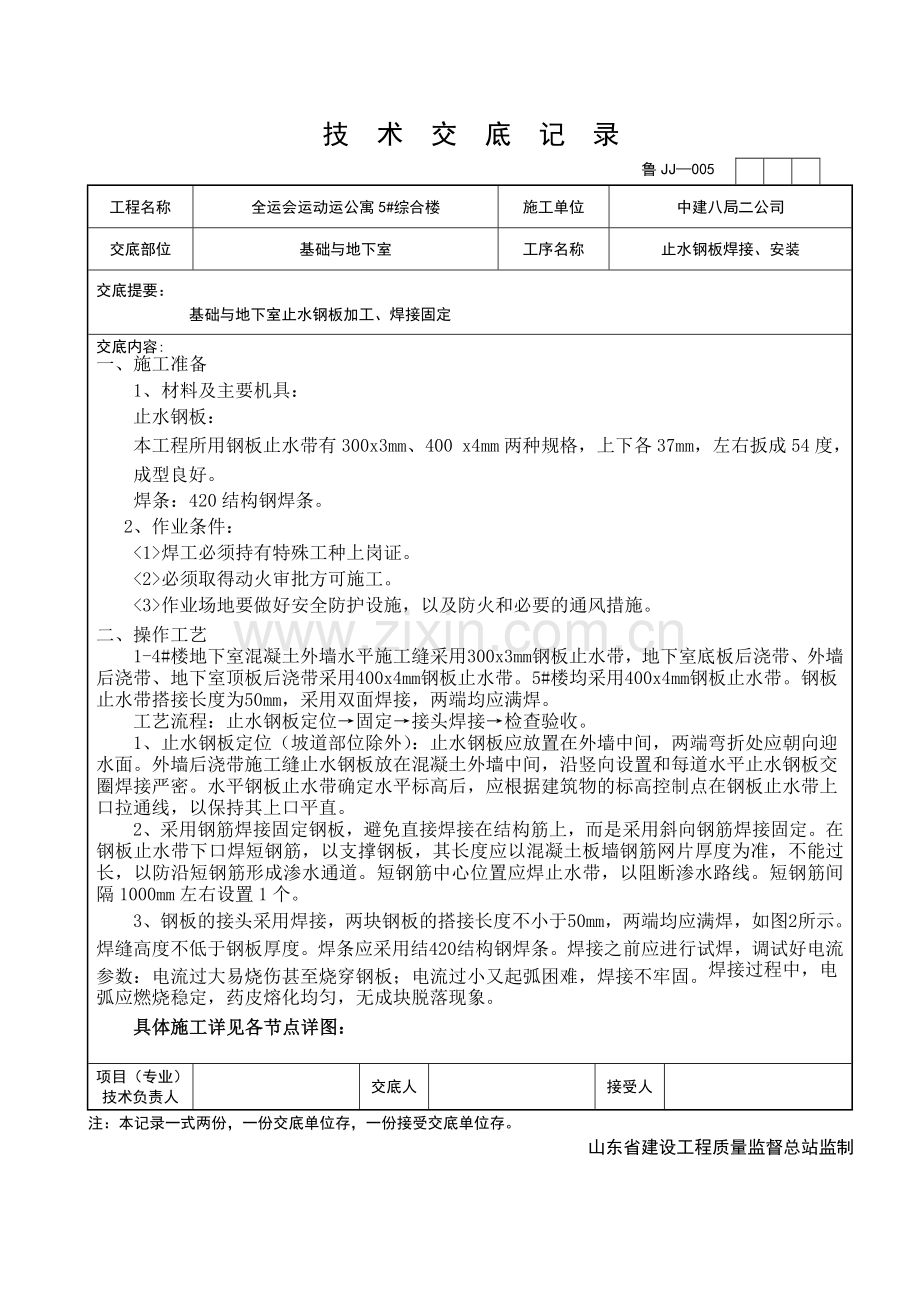

技 术 交 底 记 录

工程名称
全运会运动运公寓5#综合楼
施工单位
中建八局二公司
交底部位
基础与地下室
工序名称
止水钢板焊接、安装
交底提要：
基础与地下室止水钢板加工、焊接固定
交底内容:
一、施工准备
1、材料及主要机具：
止水钢板：
本工程所用钢板止水带有300x3mm、400 x4mm两种规格，上下各37mm，左右扳成54度，成型良好。
焊条：420结构钢焊条。
2、作业条件：
<1>焊工必须持有特殊工种上岗证。
<2>必须取得动火审批方可施工。
<3>作业场地要做好安全防护设施，以及防火和必要的通风措施。
二、操作工艺
1-4#楼地下室混凝土外墙水平施工缝采用300x3mm钢板止水带，地下室底板后浇带、外墙后浇带、地下室顶板后浇带采用400x4mm钢板止水带。5#楼均采用400x4mm钢板止水带。钢板止水带搭接长度为50mm，采用双面焊接，两端均应满焊。
工艺流程：止水钢板定位→固定→接头焊接→检查验收。
1、止水钢板定位（坡道部位除外）：止水钢板应放置在外墙中间，两端弯折处应朝向迎水面。外墙后浇带施工缝止水钢板放在混凝土外墙中间，沿竖向设置和每道水平止水钢板交圈焊接严密。水平钢板止水带确定水平标高后，应根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上口平直。
2、采用钢筋焊接固定钢板，避免直接焊接在结构筋上，而是采用斜向钢筋焊接固定。在钢板止水带下口焊短钢筋，以支撑钢板，其长度应以混凝土板墙钢筋网片厚度为准，不能过长，以防沿短钢筋形成渗水通道。短钢筋中心位置应焊止水带，以阻断渗水路线。短钢筋间隔1000mm左右设置1个。

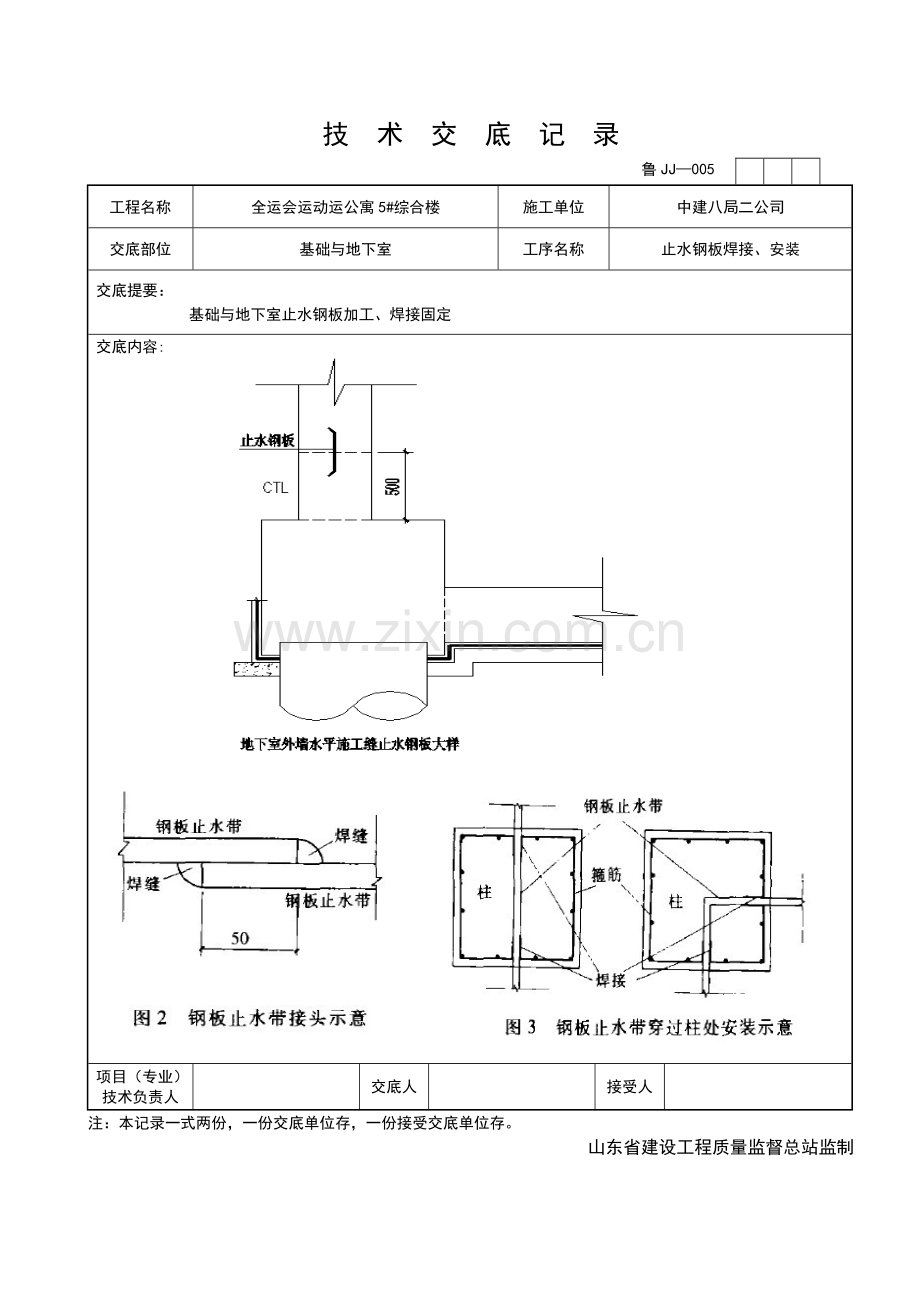

3、钢板的接头采用焊接，两块钢板的搭接长度不小于50mm，两端均应满焊，如图2所示。焊缝高度不低于钢板厚度。焊条应采用结420结构钢焊条。焊接之前应进行试焊，调试好电流参数：电流过大易烧伤甚至烧穿钢板；电流过小又起弧困难，焊接不牢固。焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
具体施工详见各节点详图：
项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
鲁JJ—005
技 术 交 底 记 录

工程名称
全运会运动运公寓5#综合楼
施工单位
中建八局二公司
交底部位
基础与地下室
工序名称
止水钢板焊接、安装
交底提要：
基础与地下室止水钢板加工、焊接固定
交底内容:

项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
鲁JJ—005
技 术 交 底 记 录

工程名称
全运会运动运公寓5#综合楼
施工单位
中建八局二公司
交底部位
基础与地下室
工序名称
止水钢板焊接、安装
交底提要：
基础与地下室止水钢板加工、焊接固定
交底内容:

项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
鲁JJ—005
技 术 交 底 记 录

工程名称
全运会运动运公寓5#综合楼
施工单位
中建八局二公司
交底部位
基础与地下室
工序名称
止水钢板焊接、安装
交底提要：
基础与地下室止水钢板加工、焊接固定
交底内容:
三、 质量要求
1、钢板表面应清洁，无锈蚀、麻点或划痕等缺陷。
2、焊缝的焊波应均匀，不得有裂缝、夹渣、咬边、烧穿等缺陷。
四、应注意事项
1、钢板止水带在安装前应尽量接长，以减少就位后的焊接工作量，钢板止水带就位后为立焊，焊接难度较大，此时应安排熟练焊工进行操作，并应加强跟踪检查。
2、对于钢板止水带穿过柱处，与柱箍筋产生交叉，需做细部处理。避免钢板止水带范围直接割断柱、梁箍筋，此部位必须做箍筋加强。
3、雨天、雪天和大雾天不允许露天焊接。
五、成品保护
注意对已焊接好的钢板止水带的保护，不乱踩乱拆，不粘油污，在施工中出现的钢板止水带位置偏移认真修复，保证钢板止水带位置正确。
六、质量记录
本工艺标准应具备以下质量记录：
1、钢板止水带出厂质量证明书或试验报告单。止水钢板的宽度、厚度必须符合设计要求。
2、焊条的牌号应符合规范要求。焊条必须有出厂合格证。
七、安全措施
1、进入施工现场必须戴好安全帽。
2、高空作业必须系好安全带。
3、施工用架必须搭设规范，经检查合格后方可使用。

项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
