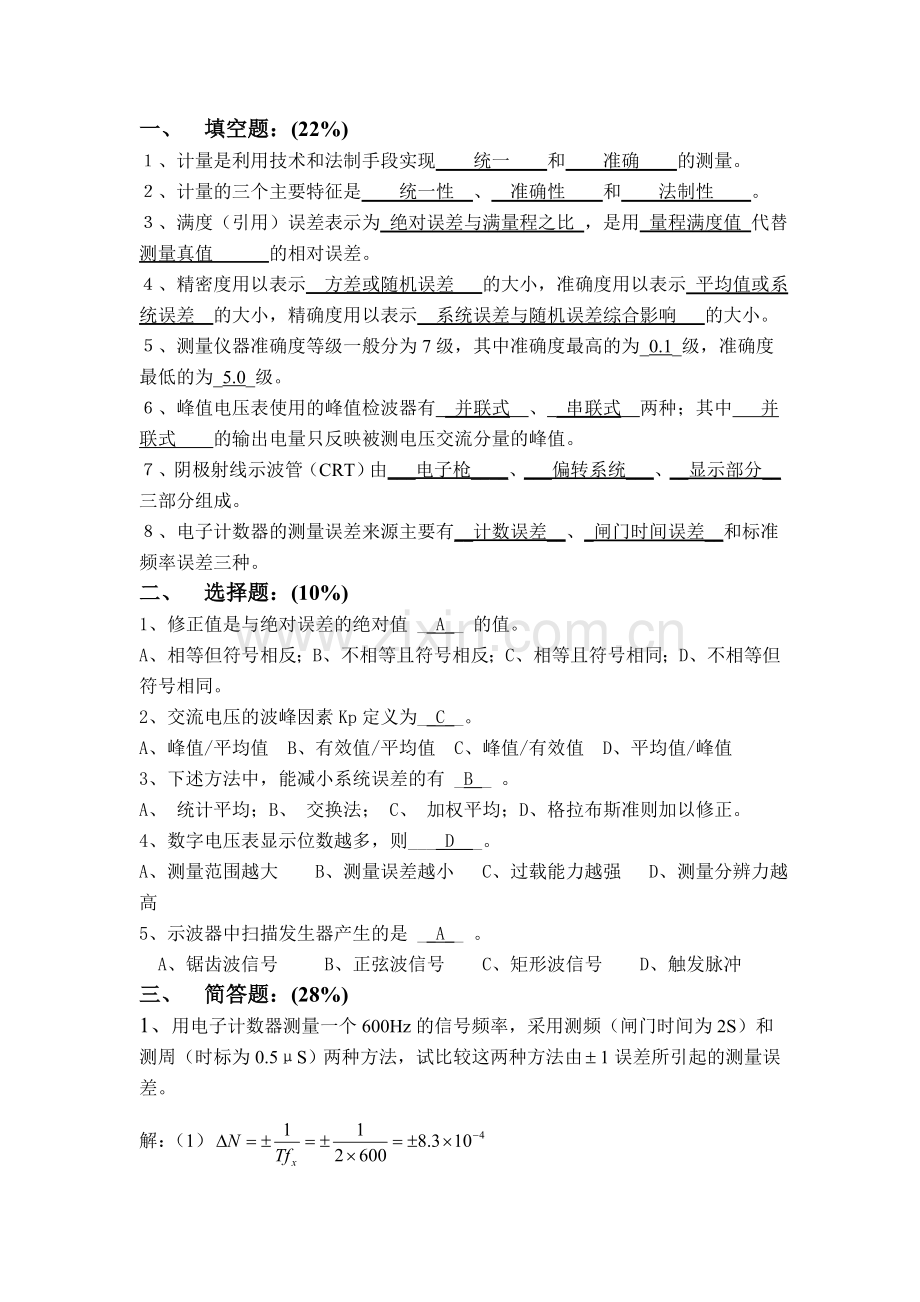

一、 填空题：(22%)
１、计量是利用技术和法制手段实现　　统一　　和　　准确　　的测量。
２、计量的三个主要特征是　　统一性　、　准确性　　和　　法制性　　。
３、满度（引用）误差表示为 绝对误差与满量程之比 ，是用 量程满度值 代替 测量真值 的相对误差。
４、精密度用以表示 方差或随机误差 的大小，准确度用以表示 平均值或系统误差 的大小，精确度用以表示 系统误差与随机误差综合影响 的大小。
５、测量仪器准确度等级一般分为7级，其中准确度最高的为_0.1_级，准确度最低的为_5.0_级。
６、峰值电压表使用的峰值检波器有 并联式 、 串联式 两种；其中 并联式 的输出电量只反映被测电压交流分量的峰值。
７、阴极射线示波管（CRT）由___电子枪____、___偏转系统___、__显示部分__三部分组成。
８、电子计数器的测量误差来源主要有__计数误差__、_闸门时间误差__和标准频率误差三种。
二、 选择题：(10%)
1、修正值是与绝对误差的绝对值 __A__ 的值。
A、相等但符号相反；B、不相等且符号相反；C、相等且符号相同；D、不相等但符号相同。
2、交流电压的波峰因素Kp定义为__C__。
A、峰值/平均值　B、有效值/平均值　C、峰值/有效值　D、平均值/峰值
3、下述方法中，能减小系统误差的有 _B _ 。
A、 统计平均；B、 交换法； C、 加权平均；D、格拉布斯准则加以修正。
4、数字电压表显示位数越多，则____D___。
A、测量范围越大 B、测量误差越小 C、过载能力越强 D、测量分辨力越高
5、示波器中扫描发生器产生的是 __A__ 。
A、锯齿波信号 B、正弦波信号 C、矩形波信号 D、触发脉冲
三、 简答题：(28%)
1、用电子计数器测量一个600Hz的信号频率，采用测频（闸门时间为2S）和测周（时标为0.5μS）两种方法，试比较这两种方法由1误差所引起的测量误差。
解：（1）

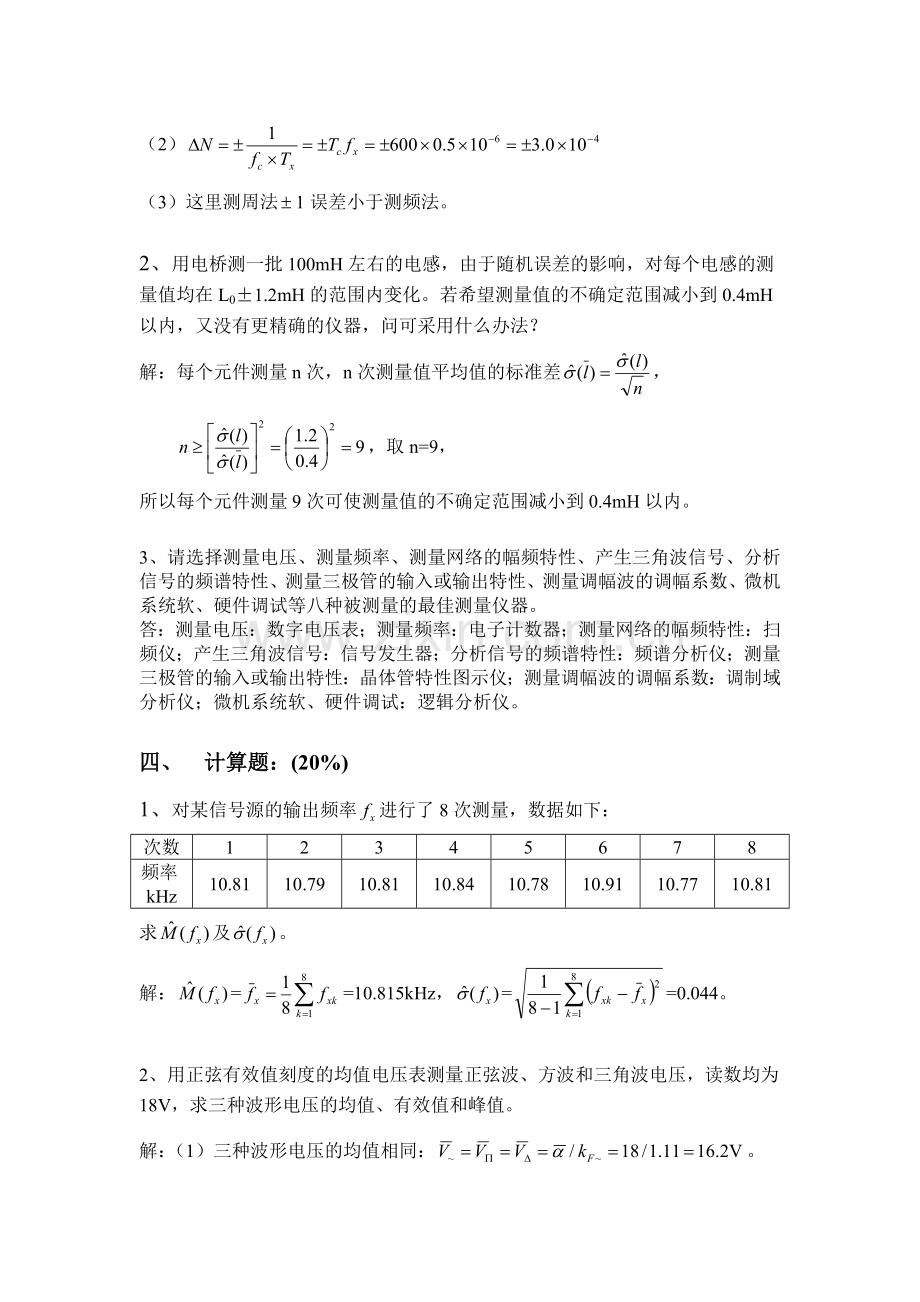

（2）
（3）这里测周法1误差小于测频法。

2、用电桥测一批100mH左右的电感，由于随机误差的影响，对每个电感的测量值均在L0±1.2mH的范围内变化。若希望测量值的不确定范围减小到0.4mH以内，又没有更精确的仪器，问可采用什么办法？
解：每个元件测量n次，n次测量值平均值的标准差，
，取n=9，
所以每个元件测量9次可使测量值的不确定范围减小到0.4mH以内。

3、请选择测量电压、测量频率、测量网络的幅频特性、产生三角波信号、分析信号的频谱特性、测量三极管的输入或输出特性、测量调幅波的调幅系数、微机系统软、硬件调试等八种被测量的最佳测量仪器。
答：测量电压：数字电压表；测量频率：电子计数器；测量网络的幅频特性：扫频仪；产生三角波信号：信号发生器；分析信号的频谱特性：频谱分析仪；测量三极管的输入或输出特性：晶体管特性图示仪；测量调幅波的调幅系数：调制域分析仪；微机系统软、硬件调试：逻辑分析仪。

四、 计算题：(20%)
1、对某信号源的输出频率进行了8次测量，数据如下：
次数
1
2
3
4
5
6
7
8
频率kHz
10.81
10.79
10.81
10.84
10.78
10.91
10.77
10.81
求及。
解：==10.815kHz，==0.044。

2、用正弦有效值刻度的均值电压表测量正弦波、方波和三角波电压，读数均为18V，求三种波形电压的均值、有效值和峰值。
解：（1）三种波形电压的均值相同：。
（2）三种波形电压的有效值：，，
。
（3）三种波形电压的峰值：，，。

五、 说明题：(20%)
1、 说明取样示波器的工作原理。
取样示波器的基本原理是利用等效取样技术，将周期性高频(或高速)信号变换为与原来信号波形相似的低频(或低速)信号。在这种取样过程中，每个信号周期只取样一次(或几次)，取样信号依次地延迟Δt，完成一个取样周期后，离散信号的包络反映原信号的波形。这种固定延迟时间有顺序的取样也称为顺序取样。而当一个周期取几次样时，取样点必须重新排列，也称为随机取样。
答题关键点：被测信号的周期性；采样点数必须满足等效采样率大于奈奎斯特率；采样包络反映波形；顺序取样或随机取样。最后才是基本垂直系统和水平系统的示波器功能。
2、 依下图说明电路实现陷波功能的基本原理。
由R2 R3和C3组成低通网络, 由C1 C2和R4组成高通网络而形成带阻网络，当R０=R2 =R3=2 R4，C０=C1 =C2=C3/2时电路在衰减极点谐振，形成陷波器。
谐振频率为：
A1和A2为跟随器，完成阻抗匹配，即输入阻抗高、输出阻抗低。双T网络的纵臂接A3的输出，使得网络的Q值可以根据A3跟随器的输出所形成的正反馈灵活调整。按所示参数可得：
答题关键点：双T网络，形成带阻；谐振频率： ；
A1和A2为跟随器阻抗匹配；A3组成Q值可调的正反馈电路。
