钢铁冶炼专业知识竞赛题.doc

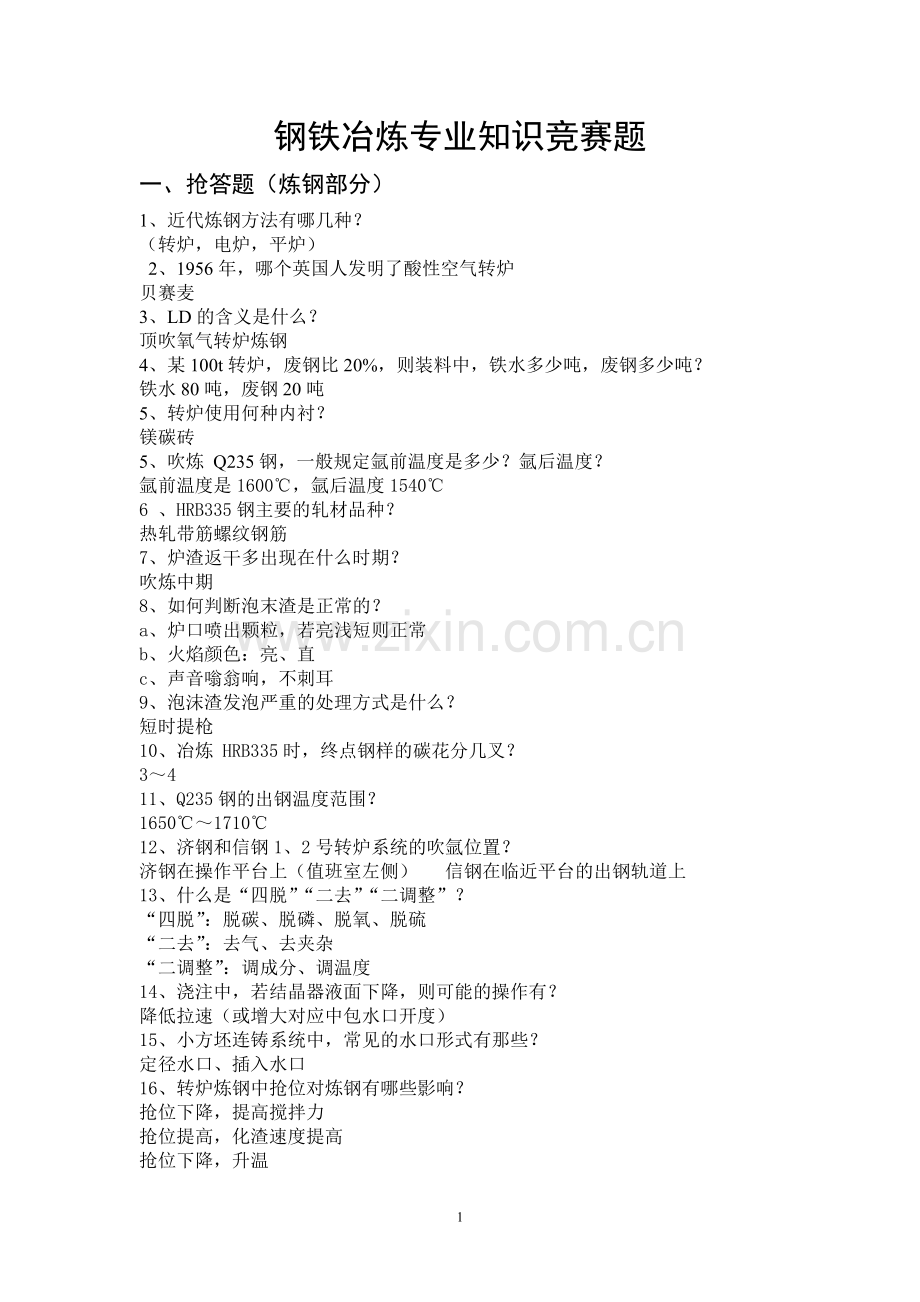

钢铁冶炼专业知识竞赛题
一、抢答题（炼钢部分）
1、近代炼钢方法有哪几种？
（转炉，电炉，平炉）
2、1956年，哪个英国人发明了酸性空气转炉
贝赛麦
3、LD的含义是什么？
顶吹氧气转炉炼钢
4、某100t转炉，废钢比20%，则装料中，铁水多少吨，废钢多少吨？
铁水80吨，废钢20吨
5、转炉使用何种内衬？
镁碳砖
5、吹炼 Q235钢，一般规定氩前温度是多少？氩后温度？
氩前温度是1600℃，氩后温度1540℃
6 、HRB335钢主要的轧材品种？
热轧带筋螺纹钢筋
7、炉渣返干多出现在什么时期？
吹炼中期
8、如何判断泡末渣是正常的？
a、炉口喷出颗粒，若亮浅短则正常
b、火焰颜色：亮、直
c、声音嗡翁响，不刺耳
9、泡沫渣发泡严重的处理方式是什么？
短时提枪
10、冶炼 HRB335时，终点钢样的碳花分几叉？
3～4
11、Q235钢的出钢温度范围？
1650℃～1710℃
12、济钢和信钢1、2号转炉系统的吹氩位置？
济钢在操作平台上（值班室左侧） 信钢在临近平台的出钢轨道上
13、什么是“四脱”“二去”“二调整”？
“四脱”：脱碳、脱磷、脱氧、脱硫
“二去”：去气、去夹杂
“二调整”：调成分、调温度
14、浇注中，若结晶器液面下降，则可能的操作有？
降低拉速（或增大对应中包水口开度）
15、小方坯连铸系统中，常见的水口形式有那些？
定径水口、插入水口
16、转炉炼钢中抢位对炼钢有哪些影响？
抢位下降，提高搅拌力
抢位提高，化渣速度提高
抢位下降，升温

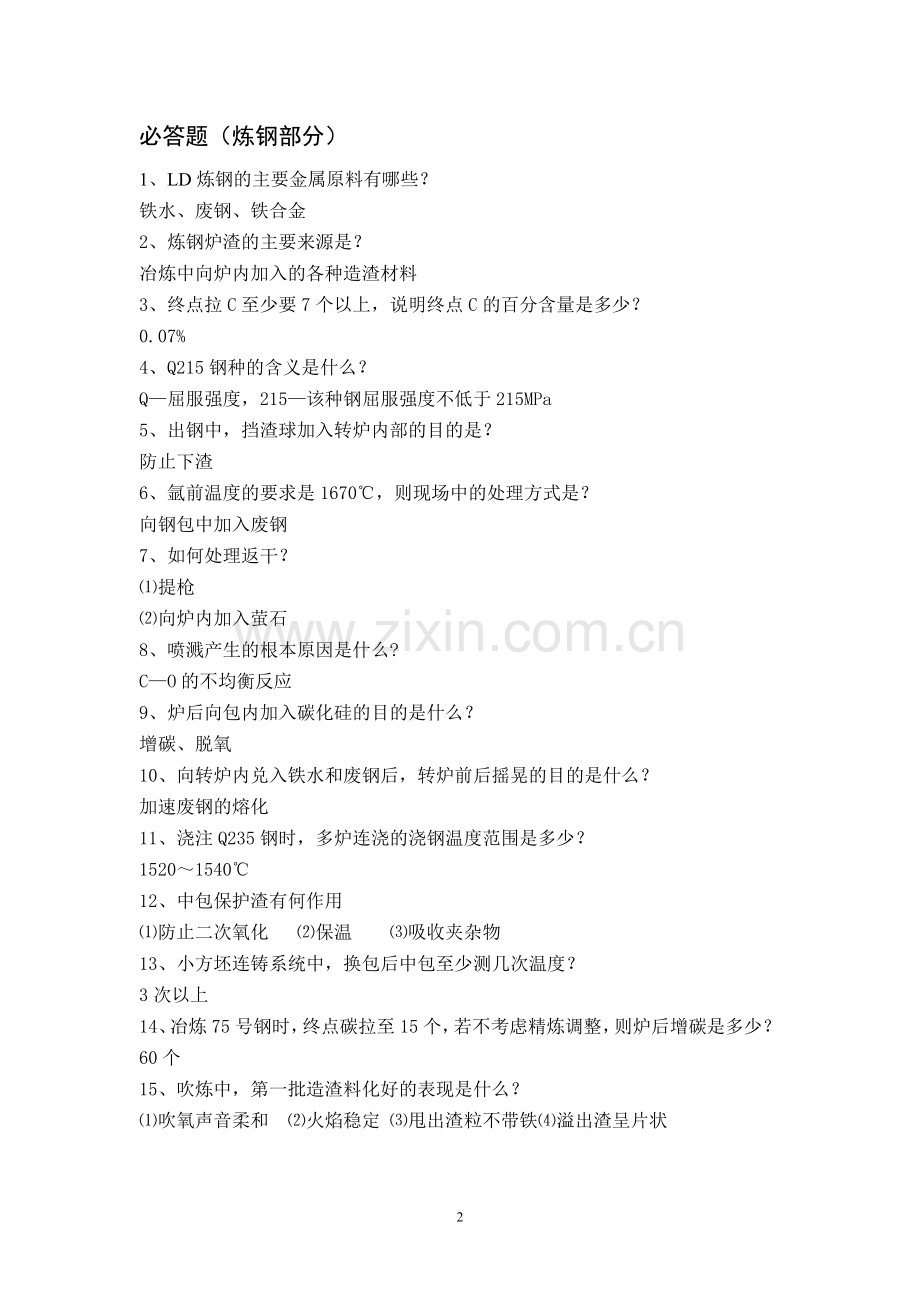

必答题（炼钢部分）
1、LD炼钢的主要金属原料有哪些？
铁水、废钢、铁合金
2、炼钢炉渣的主要来源是？
冶炼中向炉内加入的各种造渣材料
3、终点拉C至少要7个以上，说明终点C的百分含量是多少？
0.07%
4、Q215钢种的含义是什么？
Q—屈服强度，215—该种钢屈服强度不低于215MPa
5、出钢中，挡渣球加入转炉内部的目的是？
防止下渣
6、氩前温度的要求是1670℃，则现场中的处理方式是？
向钢包中加入废钢
7、如何处理返干？
⑴提枪
⑵向炉内加入萤石
8、喷溅产生的根本原因是什么?
C—O的不均衡反应
9、炉后向包内加入碳化硅的目的是什么？
增碳、脱氧
10、向转炉内兑入铁水和废钢后，转炉前后摇晃的目的是什么？
加速废钢的熔化
11、浇注Q235钢时，多炉连浇的浇钢温度范围是多少？
1520～1540℃
12、中包保护渣有何作用
⑴防止二次氧化 ⑵保温 ⑶吸收夹杂物
13、小方坯连铸系统中，换包后中包至少测几次温度？
3次以上
14、冶炼75号钢时，终点碳拉至15个，若不考虑精炼调整，则炉后增碳是多少？
60个
15、吹炼中，第一批造渣料化好的表现是什么？
⑴吹氧声音柔和 ⑵火焰稳定 ⑶甩出渣粒不带铁⑷溢出渣呈片状

抢答题（炼铁部分）
1、高炉炼铁生铁的种类有几种？主要区别是什么？
铸造生铁和炼钢生铁 铸造生铁含硅量较高
2、烧结料层厚度和台车运行速度分别是多少
烧结料层厚度0. 65米；台车运行速度1～2m/分鈡
3、烧结现场工人是怎么处理台车上的粘结料的？目的是什么
人工敲打清除，目的：透气
4、炼铁炉渣的主要来源有哪些？
矿石中的脉石、焦炭灰分、熔剂和侵蚀炉衬
5、烧结生产所使用的原料有哪些？
赤铁矿粉、磁铁矿粉、白云石粉和消石灰粉等
6、烧结矿是怎样破碎，冷却的？
单辊破碎机，带式冷却机冷却
7、在烧结厂你观察到有哪些除尘设备？
旋风除尘、多管除尘、静电除尘
8、你实习的高炉焦比、煤比是多少？
焦比420kg/t.Fe左右 煤比140kg/t.Fe
9、炼铁报表上渣样有玻璃渣，花渣，石头渣，你认为哪种渣适合高炉冶炼
石头渣
10、什么是利用系数，你实习的高炉利用系数是多少？
高炉一昼夜每立方米产生铁的吨数，3.1t/m3.d
11、铁水主要成分有哪几种，[C]含量是多少？
C、Si、Mn、P、S. [C]含量一般在3.5～4.5%
12、你实习高炉送风的风量、风温分别是多少？
风量2700m3/分钟 风温1000℃左右
13、你实习的钢厂生产的烧结矿的全铁量是多少？
52～55%
14、你实习高炉炉料结构是怎样的？
高碱度烧结机配酸性球团矿
必答题（炼铁部分）
1、你实习高炉采用钟式炉顶装料设备，料线，批重分别是多少，如果是无钟炉顶，布料方式是什么？
料线1.2米，批重，2.7～3.2吨 以环行布料和螺旋形布料。
2、观察烧结机尾烧结矿的断面有什么样的作用，正常情况是怎么样的
作用：烧结终点控制是否合适，正常情况红颜色占断面40~50%
3、从混合机出来的混合料有什么变化？对烧结有什么影响
变化：混匀造球，料温升高、热蒸汽冒出 影响：透气性好
4、炼铁炉渣的主要作用有哪些？
⑴流动性好，渣铁分离；⑵去硫改善生铁质量；⑶挂渣保护炉衬
5、怎么判断烧结终点？
烧结废气温度下降的瞬间或废气温度最高的风箱位置
6、炼铁终渣主要成分（CaO、MgO、SiO2、Al2O3、CaS等）在什么范围？碱度是多少？
（CaO）+（SiO2）=70～80%
（MgO）=6～8%
(Al2O3)=15～18%
(CaS)<7%
7、下部调节主要措施有哪几种？
风量、风温 风直径和长度
8、高炉操作从哪几方面判断炉况？
看风口 出渣出铁 煤气曲线 值班室仪表
9、实习工厂返矿比例是多少？返矿是怎样处理的？
返矿25～30% 重新配料烧结
10、实习工厂炼铁和炼钢炉渣分别是怎样处理的？
炼铁炉渣水冲后捞出作水泥；炼钢炉渣破碎分离出含铁原料后用于铺路等
11、高炉炉前使用的主要工具有哪些？
钢钎 铁锨 大锤 样勺 氮气瓶 粘渣棍、测温仪等
12、热风炉工作制度采用几烧几送制？
四座采用两烧两送，三座采用两烧一送制。
13、高炉是怎样冷却的？
高炉炉身中下部，炉腰、矿腹、炉缸、风口、渣口部位埋设冷却设备，通水冷却
14、如果配料中煤粉用量过大，则在烧结现场会观察到什么现象？
台车移出点火器后，表面保持红色的台车数增多，机尾烧结矿断面冒火苗
陈述题
1、为什么要控制烧结矿中亚铁含量？
2、炉喉煤气曲线是怎样绘制出来？什么形状是合理的？炉喉煤气曲线有什么用途？
3、济钢3号信钢3号的枪位在三期冶炼中是多少？说明其控制理由？
4、试叙述你所实习的厂家炼钢中采用的造渣方法？并说明理由。
5、浇注中，中包水口结瘤应如何处理？
6、炼钢中，铁水中[Si]=0.5%时，加入的石灰量是60KG/T铁水，若铁水中[Si]变为1%时，则加入的石灰量是多少？
7、试叙述加入结晶器保护渣的目的？加入注意事项有那些？
8、在所实习的厂家中，炼钢入炉废钢比都接近30%，而正常炼钢条件下不到20%，说明此不同废钢比的原因.
9、试述出铁过程和注意事项和要求
10、怎样操作，高炉软熔带形状是倒V型？

5
