人行道板铺设交底记录.doc

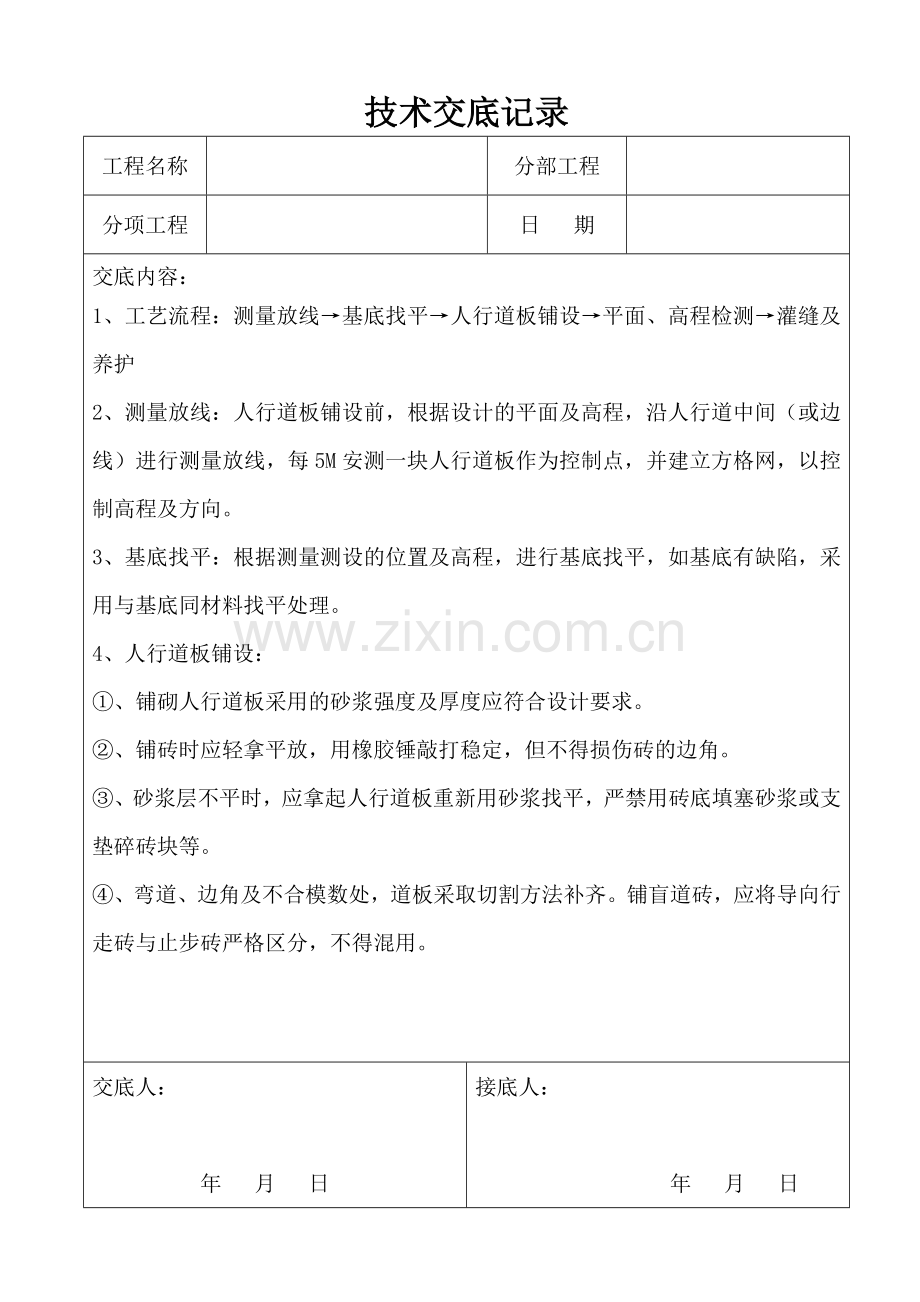

技术交底记录
工程名称

分部工程

分项工程

日 期

交底内容：
1、工艺流程：测量放线→基底找平→人行道板铺设→平面、高程检测→灌缝及养护
2、测量放线：人行道板铺设前，根据设计的平面及高程，沿人行道中间（或边线）进行测量放线，每5M安测一块人行道板作为控制点，并建立方格网，以控制高程及方向。
3、基底找平：根据测量测设的位置及高程，进行基底找平，如基底有缺陷，采用与基底同材料找平处理。
4、人行道板铺设：
①、铺砌人行道板采用的砂浆强度及厚度应符合设计要求。
②、铺砖时应轻拿平放，用橡胶锤敲打稳定，但不得损伤砖的边角。
③、砂浆层不平时，应拿起人行道板重新用砂浆找平，严禁用砖底填塞砂浆或支垫碎砖块等。
④、弯道、边角及不合模数处，道板采取切割方法补齐。铺盲道砖，应将导向行走砖与止步砖严格区分，不得混用。
交底人：

年 月 日
接底人：

年 月 日
监理工程师：
接底人：

年 月 日

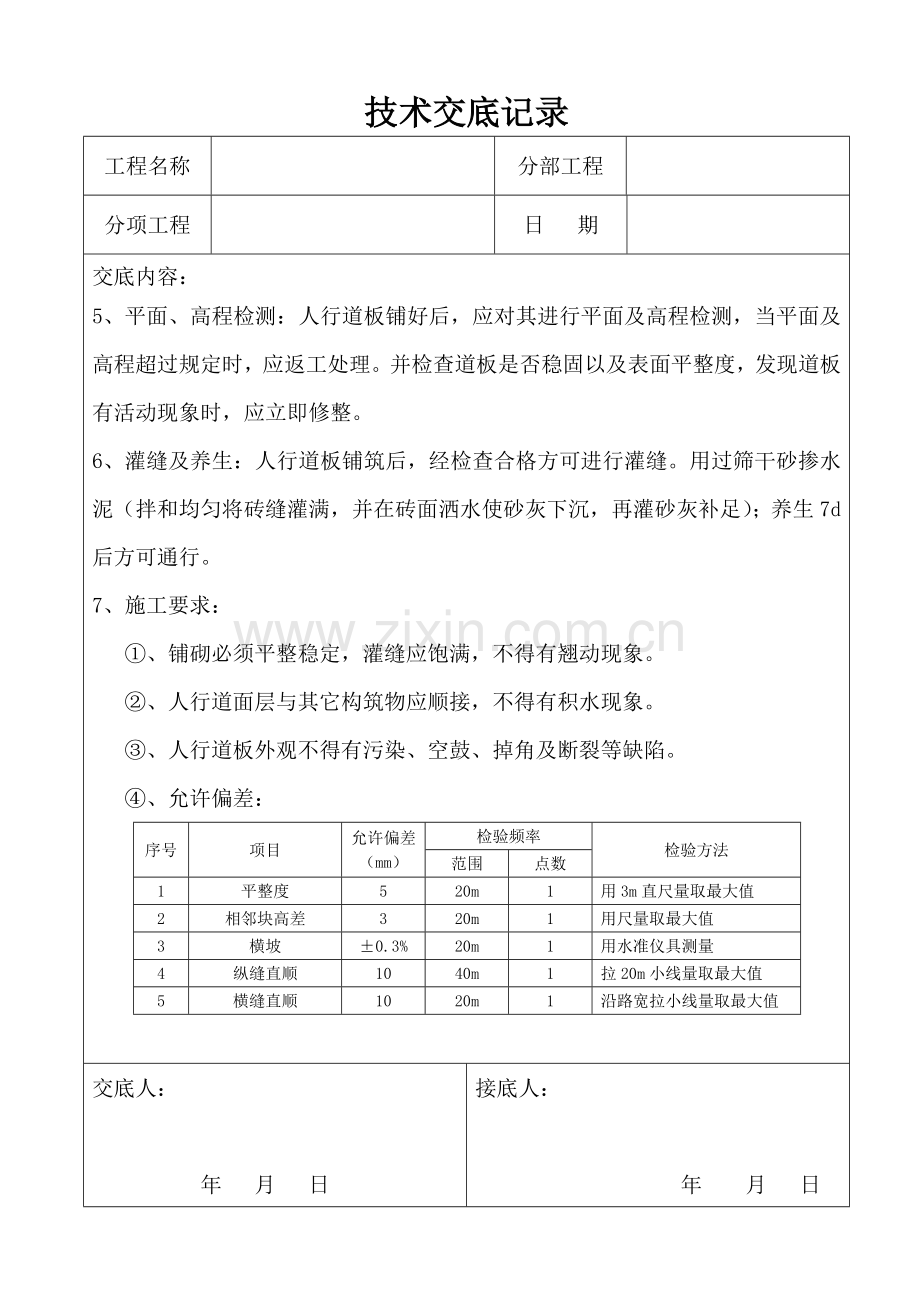

技术交底记录
工程名称

分部工程

分项工程

日 期

交底内容：
5、平面、高程检测：人行道板铺好后，应对其进行平面及高程检测，当平面及高程超过规定时，应返工处理。并检查道板是否稳固以及表面平整度，发现道板有活动现象时，应立即修整。
6、灌缝及养生：人行道板铺筑后，经检查合格方可进行灌缝。用过筛干砂掺水泥（拌和均匀将砖缝灌满，并在砖面洒水使砂灰下沉，再灌砂灰补足）；养生7d后方可通行。
7、施工要求：
①、铺砌必须平整稳定，灌缝应饱满，不得有翘动现象。
②、人行道面层与其它构筑物应顺接，不得有积水现象。
③、人行道板外观不得有污染、空鼓、掉角及断裂等缺陷。
④、允许偏差：
序号
项目
允许偏差
（mm）
检验频率
检验方法
范围
点数
1
平整度
5
20m
1
用3m直尺量取最大值
2
相邻块高差
3
20m
1
用尺量取最大值
3
横坡
±0.3%
20m
1
用水准仪具测量
4
纵缝直顺
10
40m
1
拉20m小线量取最大值
5
横缝直顺
10
20m
1
沿路宽拉小线量取最大值

交底人：

年 月 日
接底人：

年 月 日
监理工程师：
接底人

年 月 日
接底人：

年 月 日
交底人：

年 月 日
接底人：

年 月 日
监理工程师：
