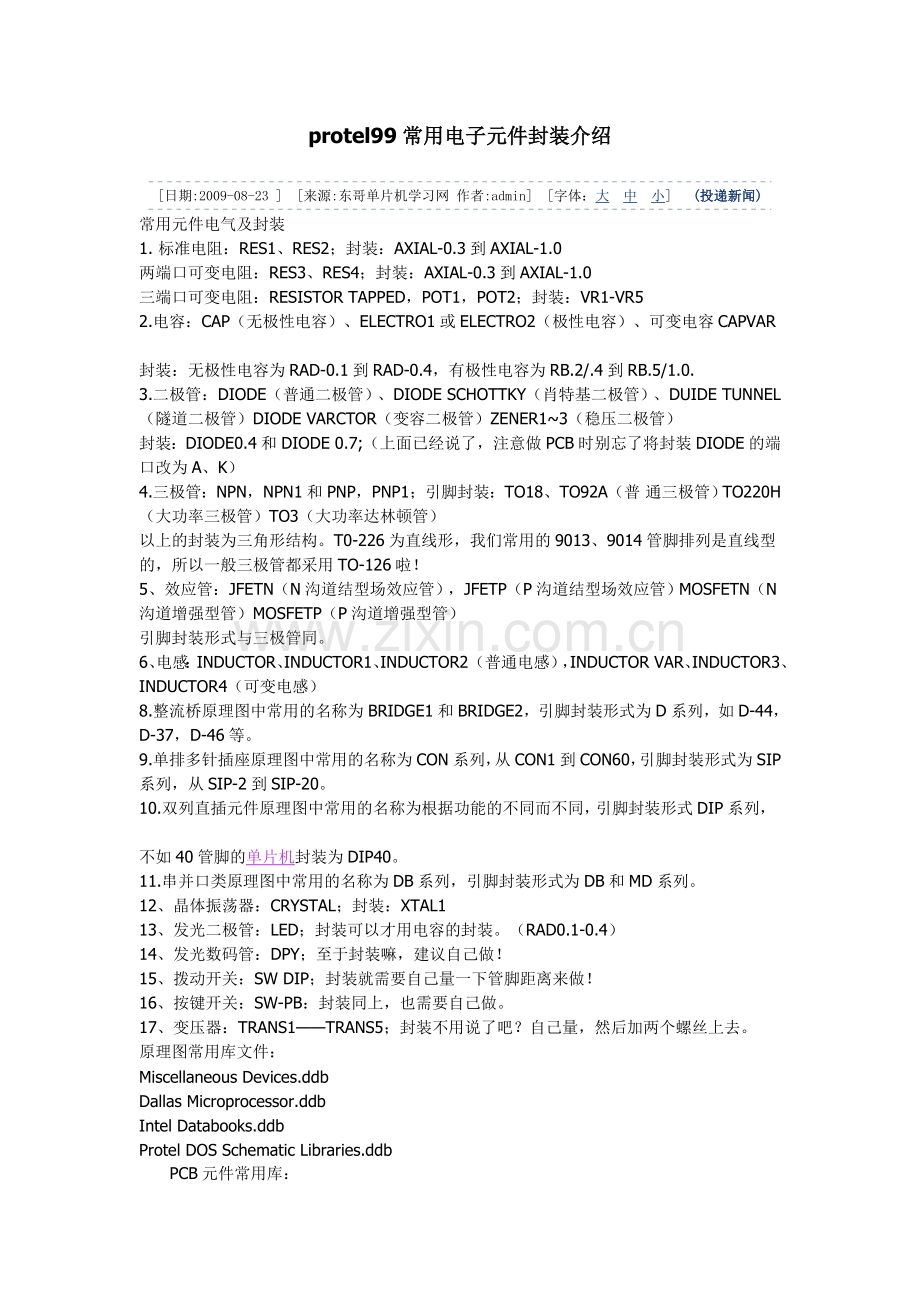

protel99常用电子元件封装介绍
[日期:2009-08-23 ] [来源:东哥单片机学习网 作者:admin] [字体：大 中 小]  (投递新闻)
常用元件电气及封装
1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0
两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0
三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR5
2.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR
封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.
3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）
封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）
4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普 通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）
以上的封装为三角形结构。T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！
5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P沟道增强型管）
引脚封装形式与三极管同。
6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR VAR、INDUCTOR3、INDUCTOR4（可变电感）
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列，
不如40管脚的单片机封装为DIP40。
11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。
12、晶体振荡器：CRYSTAL；封装：XTAL1
13、发光二极管：LED；封装可以才用电容的封装。（RAD0.1-0.4）
14、发光数码管：DPY；至于封装嘛，建议自己做！
15、拨动开关：SW DIP；封装就需要自己量一下管脚距离来做！
16、按键开关：SW-PB：封装同上，也需要自己做。
17、变压器：TRANS1——TRANS5；封装不用说了吧？自己量，然后加两个螺丝上去。
原理图常用库文件：
Miscellaneous Devices.ddb
Dallas Microprocessor.ddb
Intel Databooks.ddb
Protel DOS Schematic Libraries.ddb
      PCB元件常用库：

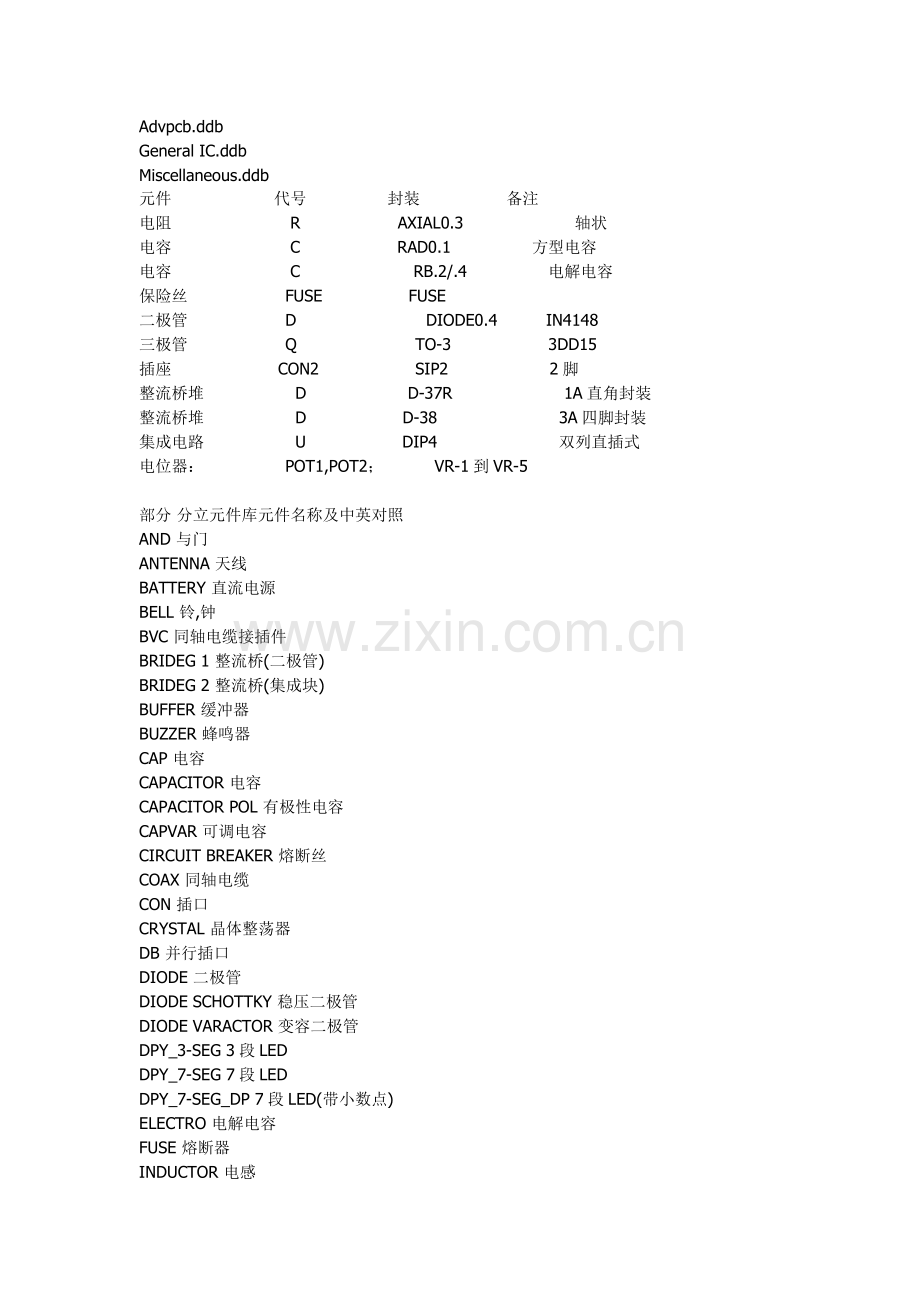

Advpcb.ddb
General IC.ddb
Miscellaneous.ddb
元件　　　　　　 代号　　　　　封装　　　　　 备注
电阻　　　　　　　 R　　　　　　AXIAL0.3                      轴状
电容　　　　　　　 C　　　　　　RAD0.1　　　　　方型电容
电容　　　　　　　 C　　　　　　　RB.2/.4　　　　　电解电容
保险丝　　　　　　FUSE　　　　　 FUSE
二极管　　　　　　D　　　　　　　　DIODE0.4　　　IN4148
三极管　　　　　　Q　　　　　　　 TO-3　　　　　　3DD15
插座                     CON2                   SIP2                    2脚
整流桥堆                  D                    D-37R                      1A直角封装
整流桥堆                  D                   D-38                        3A四脚封装
集成电路                  U                   DIP4                        双列直插式
电位器：                POT1,POT2；          VR-1到VR-5

部分 分立元件库元件名称及中英对照
AND 与门
ANTENNA 天线
BATTERY 直流电源
BELL 铃,钟
BVC 同轴电缆接插件
BRIDEG 1 整流桥(二极管)
BRIDEG 2 整流桥(集成块)
BUFFER 缓冲器
BUZZER 蜂鸣器
CAP 电容
CAPACITOR 电容
CAPACITOR POL 有极性电容
CAPVAR 可调电容
CIRCUIT BREAKER 熔断丝
COAX 同轴电缆
CON 插口
CRYSTAL 晶体整荡器
DB 并行插口
DIODE 二极管
DIODE SCHOTTKY 稳压二极管
DIODE VARACTOR 变容二极管
DPY_3-SEG 3段LED
DPY_7-SEG 7段LED
DPY_7-SEG_DP 7段LED(带小数点)
ELECTRO 电解电容
FUSE 熔断器
INDUCTOR 电感
INDUCTOR IRON 带铁芯电感
INDUCTOR3 可调电感
JFET N N沟道场效应管
JFET P P沟道场效应管
LAMP 灯泡
LAMP NEDN 起辉器
LED 发光二极管
METER 仪表
MICROPHONE 麦克风
MOSFET MOS管
MOTOR AC 交流电机
MOTOR SERVO 伺服电机
NAND 与非门
NOR 或非门
NOT 非门
NPN NPN三极管
NPN-PHOTO 感光三极管
OPAMP 运放
OR 或门
PHOTO 感光二极管
PNP 三极管
NPN DAR NPN三极管
PNP DAR PNP三极管
POT 滑线变阻器
PELAY-DPDT 双刀双掷继电器
RES1.2 电阻
RES3.4 可变电阻
RESISTOR BRIDGE ? 桥式电阻
RESPACK ? 电阻
SCR 晶闸管
PLUG ? 插头
PLUG AC FEMALE 三相交流插头
SOCKET ? 插座
SOURCE CURRENT 电流源
SOURCE VOLTAGE 电压源
SPEAKER 扬声器
SW ? 开关
SW-DPDY ? 双刀双掷开关
SW-SPST ? 单刀单掷开关
SW-PB 按钮
THERMISTOR 电热调节器
TRANS1 变压器
TRANS2 可调变压器
TRIAC ? 三端双向可控硅
TRIODE ? 三极真空管
VARISTOR 变阻器
ZENER ? 齐纳二极管
DPY_7-SEG_DP 数码管
SW-PB 开关

元件属性对话框中英文对照
Lib ref 元件名称
Footprint 器件封装
Designator 元件称号
Part 器件类别或标示值
Schematic Tools 主工具栏
Writing Tools 连线工具栏
Drawing Tools 绘图工具栏
稳压二极管 ZENER DIODE
肖特基二极管 SCHOTTKY DIODE
二极管 DIODE
变容二极管 VARIODE
三极管 TRANSISTOR
电感 INDUCTOR
磁环 EMIFIL
电阻 RESISTOR
电容 CAPACITY
晶振 CRYSTAL
涤纶电容 MYLAR CAP
电解电容 ELECT CAP
瓷片电容 CERAMIC CAP
安规电容 FILM CAP
