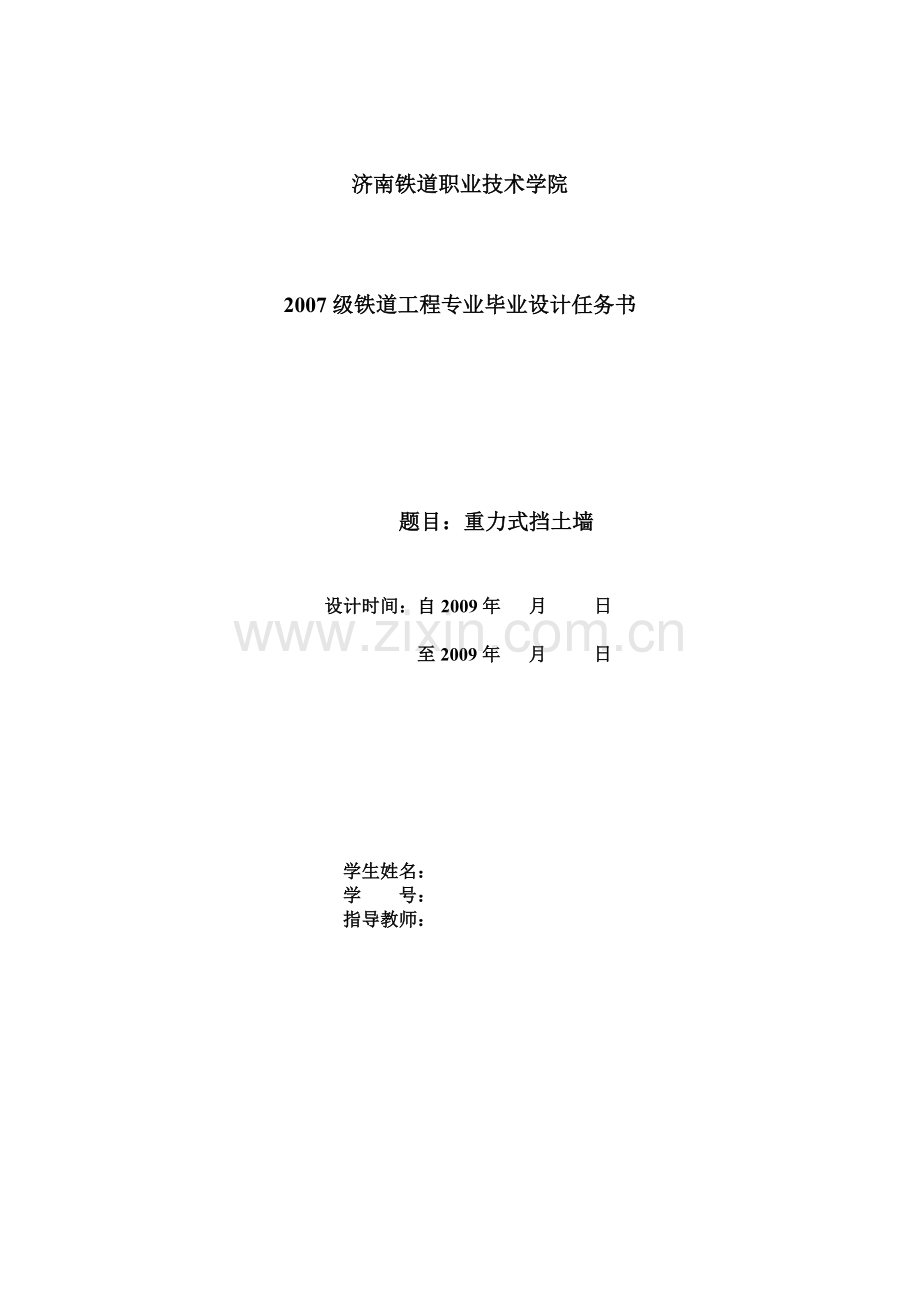

济南铁道职业技术学院

2007级铁道工程专业毕业设计任务书

题目：重力式挡土墙

设计时间：自2009年 月 日

至2009年 月 日

学生姓名：
学 号：
指导教师：

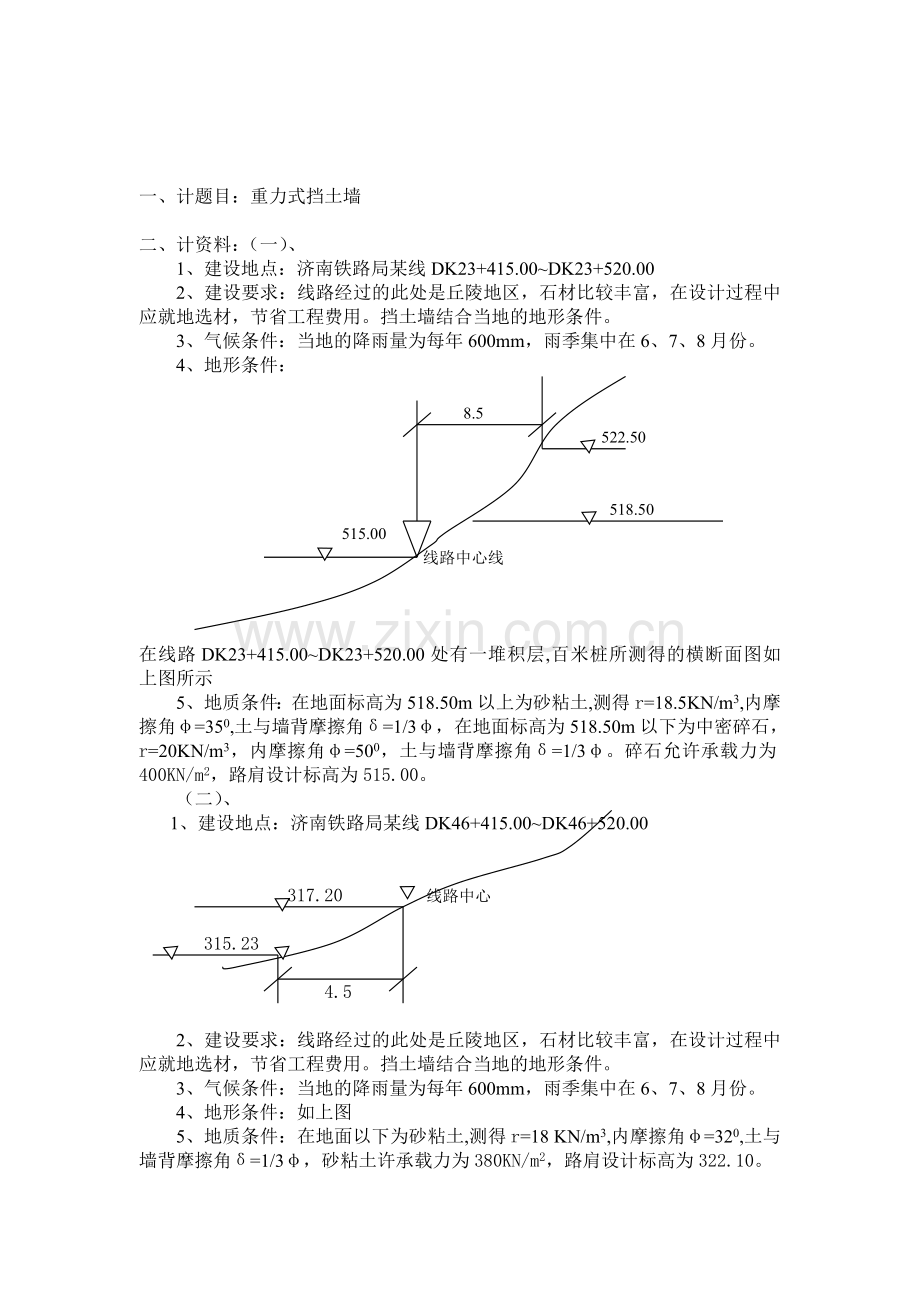

一、计题目：重力式挡土墙

二、计资料：（一）、
1、建设地点：济南铁路局某线DK23+415.00~DK23+520.00
2、建设要求：线路经过的此处是丘陵地区，石材比较丰富，在设计过程中应就地选材，节省工程费用。挡土墙结合当地的地形条件。
3、气候条件：当地的降雨量为每年600mm，雨季集中在6、7、8月份。
4、地形条件：

8.5
522.50

518.50
515.00
线路中心线

在线路DK23+415.00~DK23+520.00处有一堆积层,百米桩所测得的横断面图如上图所示
5、地质条件：在地面标高为518.50m以上为砂粘土,测得r=18.5KN/m3,内摩擦角φ=350,土与墙背摩擦角δ=1/3φ，在地面标高为518.50m以下为中密碎石，r=20KN/m3，内摩擦角φ=500，土与墙背摩擦角δ=1/3φ。碎石允许承载力为400KN/m2，路肩设计标高为515.00。
（二）、
1、建设地点：济南铁路局某线DK46+415.00~DK46+520.00

317.20 线路中心

315.23

4.5

2、建设要求：线路经过的此处是丘陵地区，石材比较丰富，在设计过程中应就地选材，节省工程费用。挡土墙结合当地的地形条件。
3、气候条件：当地的降雨量为每年600mm，雨季集中在6、7、8月份。
4、地形条件：如上图
5、地质条件：在地面以下为砂粘土,测得r=18 KN/m3,内摩擦角φ=320,土与墙背摩擦角δ=1/3φ，砂粘土许承载力为380KN/m2，路肩设计标高为322.10。
以上线路设计为二级铁路，采用重型钢轨，设计轴重为220kN，砼轨枕1760根/km，道床厚度为0.35m，道床顶宽为3.0 m,边坡为1:1.75。
三、设计要求：
1、根据地质和地形条件设计挡土墙的基础埋深。
2、设计挡土墙的断面形状和尺寸
3、进行挡土墙的抗滑动稳定性设计
4、挡土墙的抗倾覆稳定性设计
5、挡土墙基底应力设计
6、设计挡土墙的排水措施
7、设计挡土墙的伸缩缝和沉降缝

四、挡土墙材料
1、挡土墙所在的地石材较为丰富
2、所用水泥标号不能低于C20
五、参考资料：
1、《地质及路基》 中国铁道出版社 黄风才主编
2、《地质及路基》 中国铁道出版社 唐新权主编
3、《土力学及路基》 中国铁道出版社 梁钟琪主编
4、《路基工程》 中国铁道出版社 杨广庆主编
5、《公路支挡结构》 人民交通出版社 凌天清、曾德荣主编
六、设计任务书所交材料
1、计算说明书一份
2、挡土墙横截面详图一份
3、挡土墙伸缩缝、排水设施详图一份
