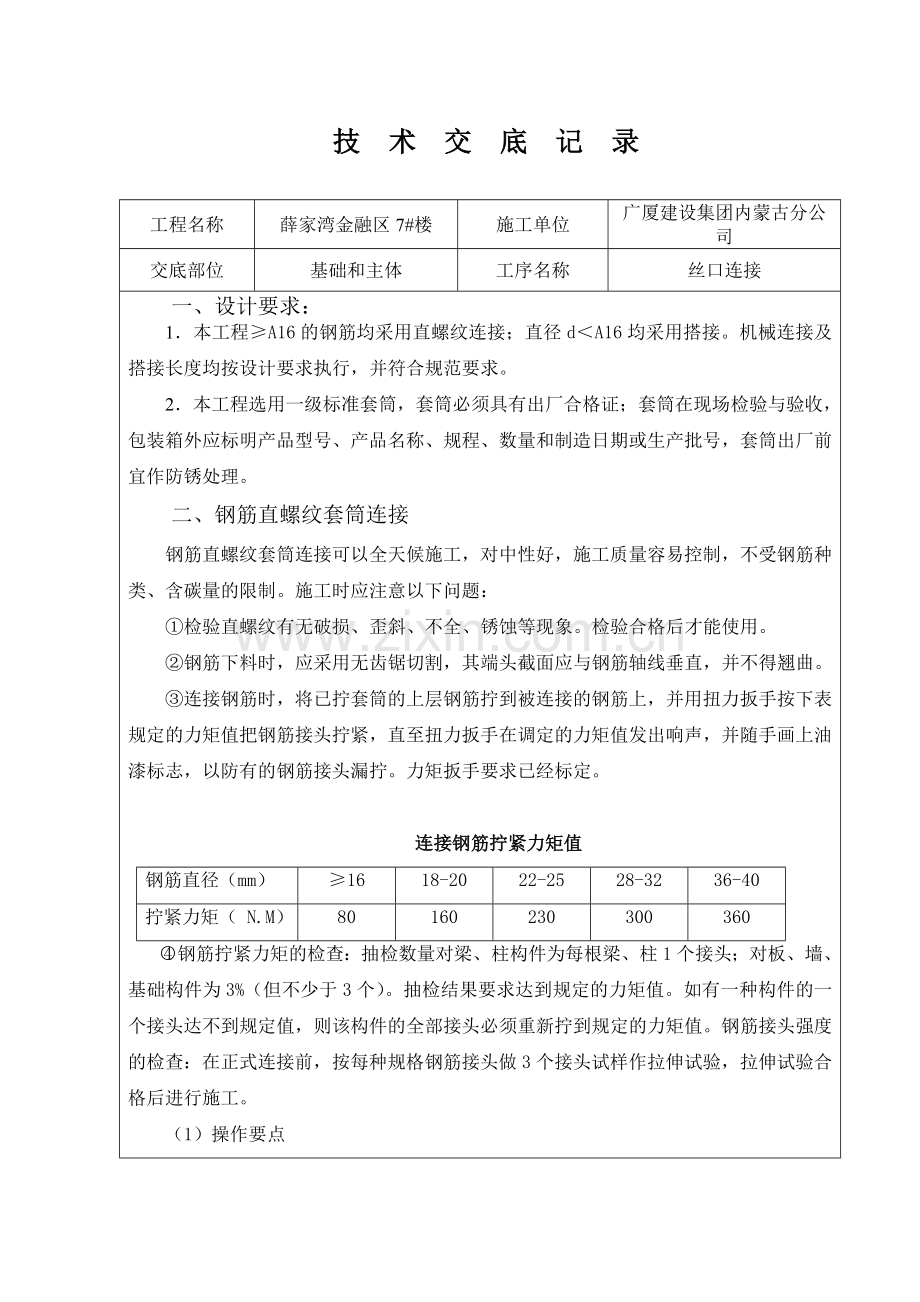

技 术 交 底 记 录 工程名称 薛家湾金融区7#楼 施工单位 广厦建设集团内蒙古分公司 交底部位 基础和主体 工序名称 丝口连接 一、设计要求: 1.本工程≥A16的钢筋均采用直螺纹连接;直径d<A16均采用搭接。机械连接及搭接长度均按设计要求执行,并符合规范要求。 2.本工程选用一级标准套筒,套筒必须具有出厂合格证;套筒在现场检验与验收,包装箱外应标明产品型号、产品名称、规程、数量和制造日期或生产批号,套筒出厂前宜作防锈处理。 二、钢筋直螺纹套筒连接 钢筋直螺纹套筒连接可以全天候施工,对中性好,施工质量容易控制,不受钢筋种类、含碳量的限制。施工时应注意以下问题: ①检验直螺纹有无破损、歪斜、不全、锈蚀等现象。检验合格后才能使用。 ②钢筋下料时,应采用无齿锯切割,其端头截面应与钢筋轴线垂直,并不得翘曲。 ③连接钢筋时,将已拧套筒的上层钢筋拧到被连接的钢筋上,并用扭力扳手按下表规定的力矩值把钢筋接头拧紧,直至扭力扳手在调定的力矩值发出响声,并随手画上油漆标志,以防有的钢筋接头漏拧。力矩扳手要求已经标定。 连接钢筋拧紧力矩值 钢筋直径(mm) ≥16 18-20 22-25 28-32 36-40 拧紧力矩( N.M) 80 160 230 300 360 钢筋拧紧力矩的检查:抽检数量对梁、柱构件为每根梁、柱1个接头;对板、墙、基础构件为3%(但不少于3个)。抽检结果要求达到规定的力矩值。如有一种构件的一个接头达不到规定值,则该构件的全部接头必须重新拧到规定的力矩值。钢筋接头强度的检查:在正式连接前,按每种规格钢筋接头做3个接头试样作拉伸试验,拉伸试验合格后进行施工。 (1)操作要点 a、钢筋下料要求端部平,不得有马蹄形。可用砂轮锯、带锯或和切断机下料。 b、滚压时的油压根据镦粗机型号、钢筋强度高低现场试滚压确定。 c、滚压人员均应相对固定,经培训后持证上岗。套丝人员应逐个目测检查滚压的质量,并抽检10%丝头,用螺纹量规检查,不得少于规定加一丝。滚压时应经常添加切削润滑液,不得在没有润滑液和情况下套丝。 d、加工的钢筋丝头的直径和长度应用螺纹量规检查,保证加工精度。 e、现场连接钢筋时,应使套筒两钢筋相互顶紧,并保持套筒的居中位置,两端外露丝扣不超过一个完整丝扣。 三、质量要求: 1、丝头:牙形饱满,牙顶宽超过0.3P的秃牙部分累计长度不应超过两个螺纹周长。外形尺寸及螺纹直径、丝头长度应满足产品设计要求。标准型接头有效螺纹长度不小于1/2连接套筒长度,且允许误差+2P a) 加工钢筋丝头时,应采用水溶液性切削润滑液,当气温低于0℃时应有防冻措施,不得在不加润滑液的情况下套丝。 b) 钢筋丝头的螺纹应与连接套筒的螺纹相匹配,公差带应符合GB/T197 的要求,可选用6F。 2、套筒:表面无裂纹和其他缺陷,外形尺寸及套筒内螺纹直径、套筒长度应满足产品设计要求。套筒的两端应加塑料保护塞。 a)套筒内螺纹的公差带应符合GB/T197 的要求,可选用6H。 b)进行表面防锈处理。 c)套筒材料、尺寸、螺纹规格、公差带及精度等级应符合产品设计图纸的要求。 d)套筒尺寸: 规格 φ16 φ18 φ20 φ22 φ25 φ28 φ32 φ36 φ40 外径±mm φ24 φ27 φ31 φ33 φ37 φ41 φ47 φ53 φ57 长度±0.5P 39 45 50 54 60 67 76 80 90 3、接头:接头两端外露螺纹长度相等,且不超过一个完整丝扣,加长型接头的外露丝扣数不受限制,但应另有明显标记,以检查进入套筒的丝头长度是否满足要求。抽检数量按每根梁或柱抽检一个接头,板、墙、基础底板,每500 个接头为一批,每批抽检3 个接头。要求钢筋连接100%合格,否则,必须查明原因重新连接。 4、钢筋的品种和质量,必须符合设计要求和有关标准的规定,具全出厂质量证明书和试验报告单。 5、工程中应用剥肋滚轧直螺纹钢筋接头时,技术提供单位应提交有效的检验报告。 6、丝扣的扣数及规格 规格 φ16 φ18 φ20 φ22 φ25 φ28 φ32 丝扣 8-9 9-10 10-11 10-11 10-11 11-12 12-14 螺纹规格 M16.8*2.5 M18.7*2.5 M20.6*2.5 M22.6*2.5 M25.72*3 M28.82*3 M32.52*3 标准丝扣数正一扣 四、成品保护 1、钢筋丝头检验合格后应尽快套上塑料保护帽,并应按规格分类堆放整齐。 2、雨期或长期堆放情况下,应对丝头进行覆盖防锈。 3、丝头在运输过程中应妥善保护,避免雨淋、沾污、遭受机械损伤。 五、安全要求 1、机械设备的外壳必须接地,操作人员必须戴绝缘手套和穿绝缘鞋,雨雪天不得施焊。 2、对于钢筋调直机、套丝机等机械,在操作过程中要严格遵守安全施工规范。 3、在吊运钢筋时,塔吊司机一定要与信号员配合好,做到轻吊轻放,避免碰伤人员或成品。 以上未及交底说明之处,参照国家施工技术规范及设计要求进行施工。 注:本记录一式两份,一份交接受交底人,一份存档。 年 月 日 技术负责人 交底人 被交底人
