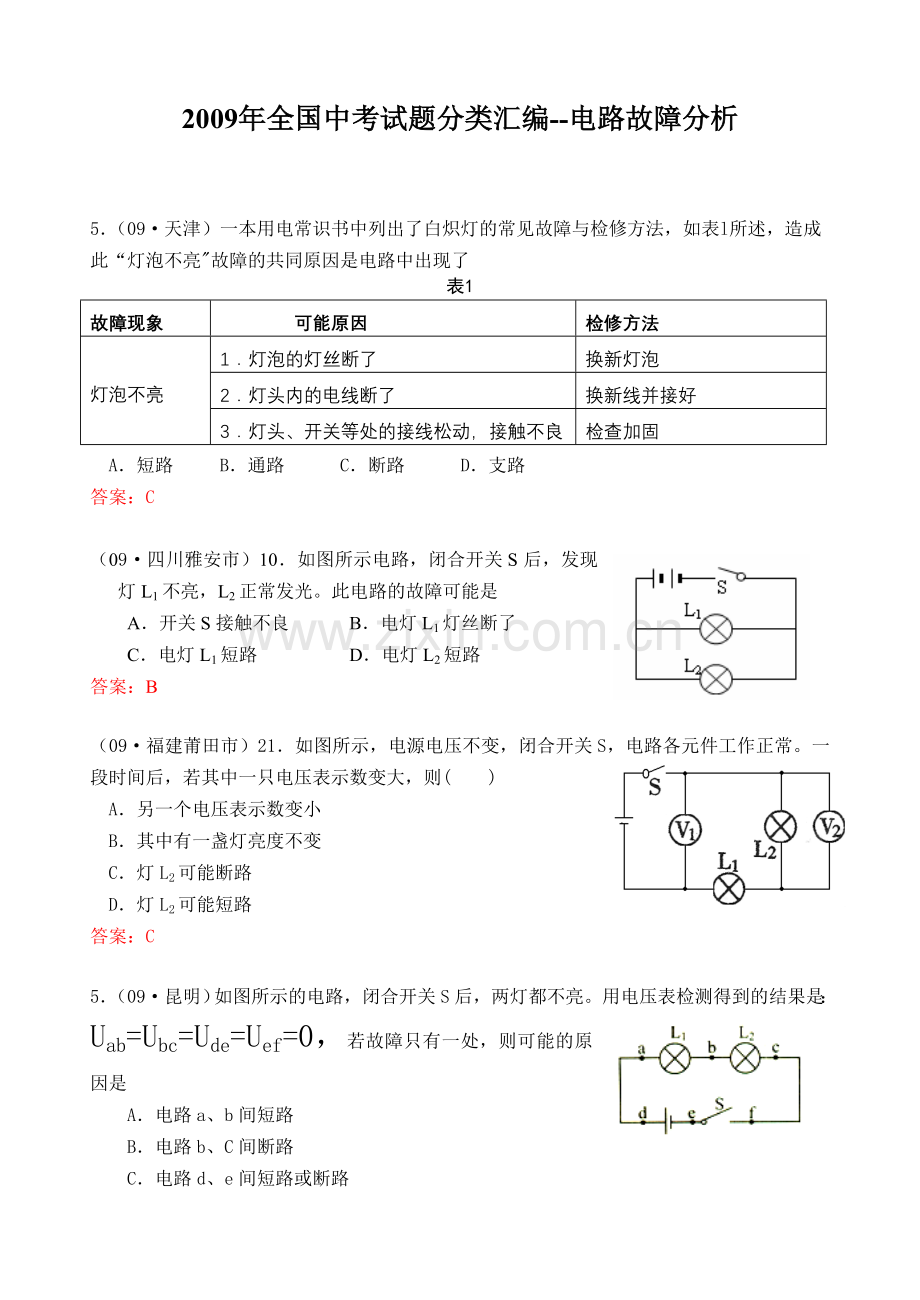

2009年全国中考试题分类汇编--电路故障分析

5．（09·天津）一本用电常识书中列出了白炽灯的常见故障与检修方法，如表l所述，造成此“灯泡不亮"故障的共同原因是电路中出现了
表1
故障现象
可能原因
检修方法

灯泡不亮

1．灯泡的灯丝断了
换新灯泡
2．灯头内的电线断了
换新线并接好
3．灯头、开关等处的接线松动，接触不良
检查加固
A．短路 B．通路 C．断路 D．支路
答案：C

（09·四川雅安市）10．如图所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是
A．开关S接触不良 B．电灯L1灯丝断了
C．电灯L1短路 D．电灯L2短路
答案：B

（09·福建莆田市）21．如图所示，电源电压不变，闭合开关S，电路各元件工作正常。一段时间后，若其中一只电压表示数变大，则( 　)
A．另一个电压表示数变小
B．其中有一盏灯亮度不变
C．灯L2可能断路
D．灯L2可能短路
答案：C

5．（09·昆明）如图所示的电路，闭合开关S后，两灯都不亮。用电压表检测得到的结果是：Uab=Ubc=Ude=Uef=0，若故障只有一处，则可能的原因是
A．电路a、b间短路
B．电路b、C间断路
C．电路d、e间短路或断路
D．电路e、f间断路
答案：C

18. （09·福建晋江）如图7是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是
A．L1断路 B．L1短路 C．L2短路 D. L2断路
答案：C
10．（09·衡阳）如图7所示，闭合开关S时，灯L。和L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮，接触b、c两点时，两灯都不亮，接触c、d两点时，两灯都亮，故障原因可能是
A．开关接触不良 B．灯L1断路
C．灯L2断路 D．灯L2短路
12．（09·广安）如图2所示，闭合开关s时，灯泡L1、L2都不亮；用一根导线的两端接触a、b两点时两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d_两点时，两灯都亮了。由此可以判断( )
A．开关S断路 B．灯L2断路
C．灯L2短路 D.灯L1断路
6．（09·十堰）如图1所示电路中，电源电压保持不变，当开关S闭合后，电路正常工作。一段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数不变。出现这种现象的可能原因是：
A．L1断路 B．L2断路 C．L1短路 D．L2短路
