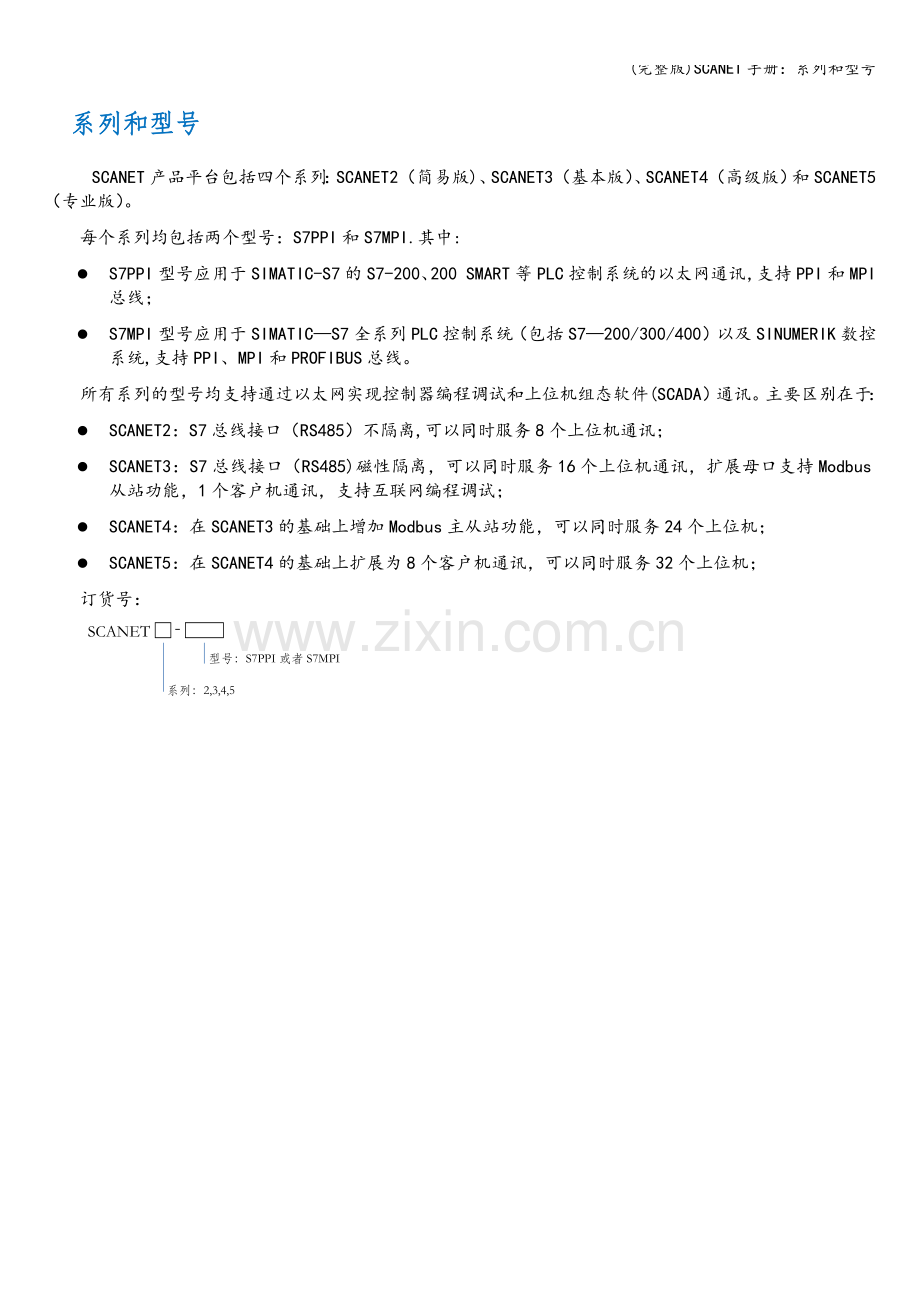

系列和型号
SCANET产品平台包括四个系列：SCANET2（简易版)、SCANET3（基本版）、SCANET4（高级版）和SCANET5（专业版）。
每个系列均包括两个型号：S7PPI和S7MPI.其中:
l S7PPI型号应用于SIMATIC-S7的S7-200、200 SMART等PLC控制系统的以太网通讯，支持PPI和MPI总线；
l S7MPI型号应用于SIMATIC—S7全系列PLC控制系统（包括S7—200/300/400）以及SINUMERIK数控系统,支持PPI、MPI和PROFIBUS总线。
所有系列的型号均支持通过以太网实现控制器编程调试和上位机组态软件(SCADA）通讯。主要区别在于：
l SCANET2：S7总线接口（RS485）不隔离,可以同时服务8个上位机通讯；
l SCANET3：S7总线接口（RS485)磁性隔离，可以同时服务16个上位机通讯，扩展母口支持Modbus从站功能，1个客户机通讯，支持互联网编程调试；
l SCANET4：在SCANET3的基础上增加Modbus主从站功能，可以同时服务24个上位机；
l SCANET5：在SCANET4的基础上扩展为8个客户机通讯，可以同时服务32个上位机；
订货号：

SCANETT
-

系列：2,3,4,5
型号：S7PPI或者S7MPI
