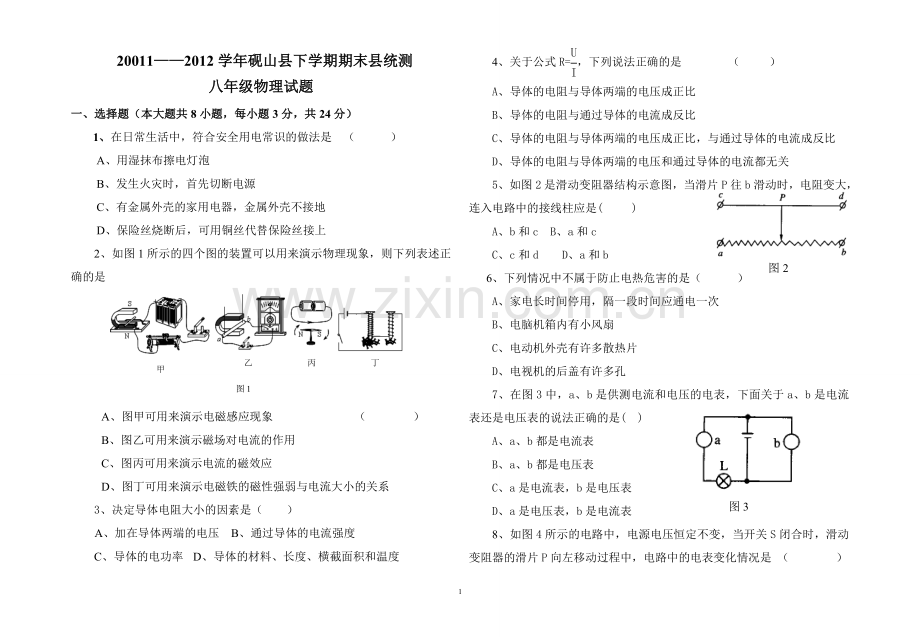

20011——2012学年砚山县下学期期末县统测
八年级物理试题
一、选择题（本大题共8小题，每小题3分，共24分）
1、在日常生活中，符合安全用电常识的做法是 （ ）
　A、用湿抹布擦电灯泡
B、发生火灾时，首先切断电源
C、有金属外壳的家用电器，金属外壳不接地
D、保险丝烧断后，可用铜丝代替保险丝接上
2、如图1所示的四个图的装置可以用来演示物理现象，则下列表述正确的是
图1
甲
乙
丙
丁

A、图甲可用来演示电磁感应现象 （ ）
B、图乙可用来演示磁场对电流的作用
C、图丙可用来演示电流的磁效应
D、图丁可用来演示电磁铁的磁性强弱与电流大小的关系
3、决定导体电阻大小的因素是（ ）
A、加在导体两端的电压　B、通过导体的电流强度　　　
C、导体的电功率 D、导体的材料、长度、横截面积和温度
4、关于公式R=，下列说法正确的是 （ ）
A、导体的电阻与导体两端的电压成正比
B、导体的电阻与通过导体的电流成反比
C、导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
D、导体的电阻与导体两端的电压和通过导体的电流都无关
图2
5、如图2是滑动变阻器结构示意图，当滑片P往b滑动时，电阻变大，连入电路中的接线柱应是( )
A、b和c B、a和c
C、c和d D、a和b
6、下列情况中不属于防止电热危害的是（ ）
A、家电长时间停用，隔一段时间应通电一次
B、电脑机箱内有小风扇
C、电动机外壳有许多散热片
D、电视机的后盖有许多孔
图3
7、在图3中，a、b是供测电流和电压的电表，下面关于a、b是电流表还是电压表的说法正确的是( )
A、a、b都是电流表
B、a、b都是电压表
C、a是电流表，b是电压表
D、a是电压表，b是电流表
8、如图4所示的电路中，电源电压恒定不变，当开关S闭合时，滑动变阻器的滑片P向左移动过程中，电路中的电表变化情况是 （ ）
图4

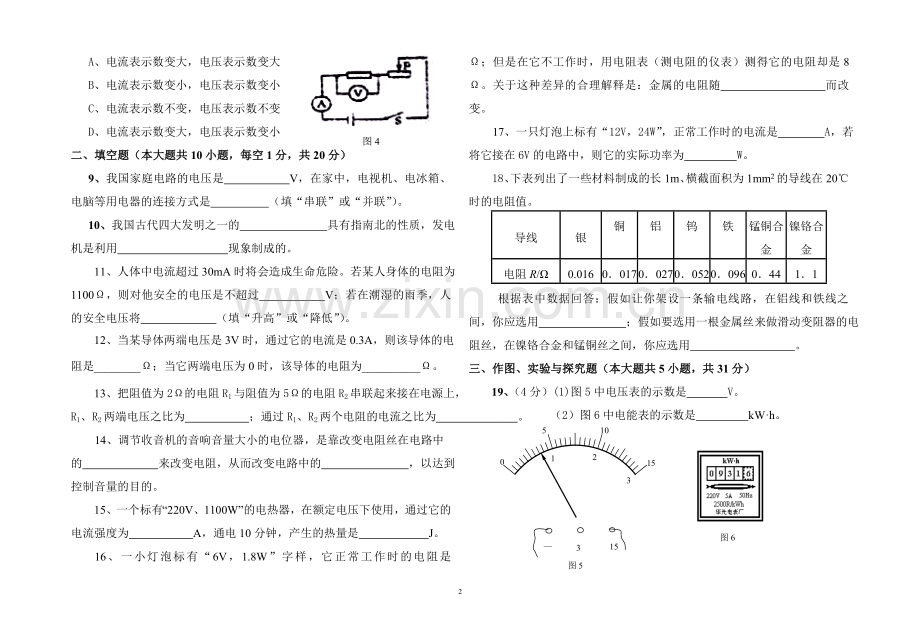

A、电流表示数变大，电压表示数变大
B、电流表示数变小，电压表示数变小
C、电流表示数不变，电压表示数不变
D、电流表示数变大，电压表示数变小
二、填空题（本大题共10小题，每空1分，共20分）
9、我国家庭电路的电压是 V，在家中，电视机、电冰箱、电脑等用电器的连接方式是 （填“串联”或“并联”）。
10、我国古代四大发明之一的　　　　 　　具有指南北的性质，发电机是利用　　　 　　　现象制成的。
11、人体中电流超过30mA时将会造成生命危险。若某人身体的电阻为1100Ω，则对他安全的电压是不超过 V；若在潮湿的雨季，人的安全电压将 （填“升高”或“降低”）。
12、当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是________Ω；当它两端电压为0时，该导体的电阻为__________Ω。
13、把阻值为2Ω的电阻R1与阻值为5Ω的电阻R2串联起来接在电源上，R1、R2两端电压之比为 ；通过R1、R2两个电阻的电流之比为 。
14、调节收音机的音响音量大小的电位器，是靠改变电阻丝在电路中
的　 　　来改变电阻，从而改变电路中的　　 　，以达到控制音量的目的。
15、一个标有“220V、1100W”的电热器，在额定电压下使用，通过它的电流强度为 A，通电10分钟，产生的热量是 J。
16、一小灯泡标有“6V，1.8W”字样，它正常工作时的电阻是 Ω；但是在它不工作时，用电阻表（测电阻的仪表）测得它的电阻却是8Ω。关于这种差异的合理解释是：金属的电阻随 而改变。
17、一只灯泡上标有“12V，24W”，正常工作时的电流是 A，若将它接在6V的电路中，则它的实际功率为 W。
18、下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值。
导线
银
铜
铝
钨
铁
锰铜合金
镍铬合金
电阻R/Ω
0.016
0．017
0．027
0．052
0．096
0．44
1．1
根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用 　　　 ；假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金和锰铜丝之间，你应选用 　 。
三、作图、实验与探究题（本大题共5小题，共31分）
19、（4分）(1)图5中电压表的示数是 V。
（2）图6中电能表的示数是 kW·h。
3
2
1
0
5
10
15
V
—
3
15
图5

图6

20、(6分)在图7中，标出通电螺线管的N、S极。在图8中，标出电源的正负极。
图7
图8

电源

I/A
U/V
图9
21、(4分)小刚同学通过实验探究电流随电压变化的规律，得到的实验数据如下表：
R=10Ω时
U/V
1
2
3
4
I/A
0.10
0.20
0.30
0.40
（1）请在图9的坐标系上画出电流随
电阻变化的图像。
(2)分析表中的数据或图像，你能得出什么探究结论？

22、（10分）小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样）．
图10
（1）（2分）如图10甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（2）（2分）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是（ ）
A、更换小灯泡 B、检查电路是否断路
C、移动滑动变阻器滑片，观察小灯泡是否发光
（3）（4分）实验过程中，当电压表示数为 V时，小灯泡达到额定功率，此时电流表的示数如图乙所示，其值为 A，小灯泡的额定功率为 W。小灯泡的电阻是 Ω。
（4）（2分）若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近3V，则可能的原因是 。
23、（7分）晚上，婷婷自己在家，她把空调、电视机都开着，厨房里的微波炉正在加热中午剩下的“比萨”饼，“对了！再用电热水壶烧点水喝吧．”婷婷刚一插上电水壶，家里的保险丝就断了，请回答以下问题：
（1）电热水壶是利用电流的 效应工作的，婷婷家里保险丝断熔断的原因是 。
（2）在黑暗中，婷婷想：为什么电热水壶可以将水烧开，而与它相连的导线却一点也不热？答：因为电热水壶和导线 联（选填“串”或“并”），通过它们的电流 （选填“相等”或“不相等”），电热水壶的电阻比导线 （选填“大”或“小”），根据公式 可知，当 一定时，电流产生的热量与导体的电阻成正比例，因此电热水壶可以将水烧开，而与它相连的导线却一点也不热；
四、综合题（本大题共3小题，共25分）解答时应写出必要的文字说明和公式并代数值和单位计算，文字说明应简明扼要。
24、(8分)如图11所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：
图11
（1）R1中的电流强度。
（2）电阻R2。
（3）电阻R2消耗的电功率。
（4）在10s内R1消耗的电能。

额定容积/L
60
额定功率/W
1200
额定电压/V
220
净重/kg
25
水温调节范围/℃
10—70
25、（8分）小王家电能表上标有“220V　10A”字样，他家原有电器的总功率是1500W。最近新买了一个电热水器，铭牌上部分数据如下表所示。
试求：(1)电热水器的额定电流是多少安培？
　　　(2)电热水器正常工作时的电阻是多少欧姆？
　　　(3)将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用？

26、（9分）如图12所示的电路中，R1＝10Ω，R2＝20Ω，R3＝40Ω。
（1）S1闭合，S2断开,电流表示数为0.3A，则电源电压为多大？
（2）S1和S2都断开，电流表的示数为多大？
（3）S1和S2都闭合，电流表的示数为多大？
R1
R2
A
R3
S1
S2
图12
