《可视化编程》实验指导书.doc

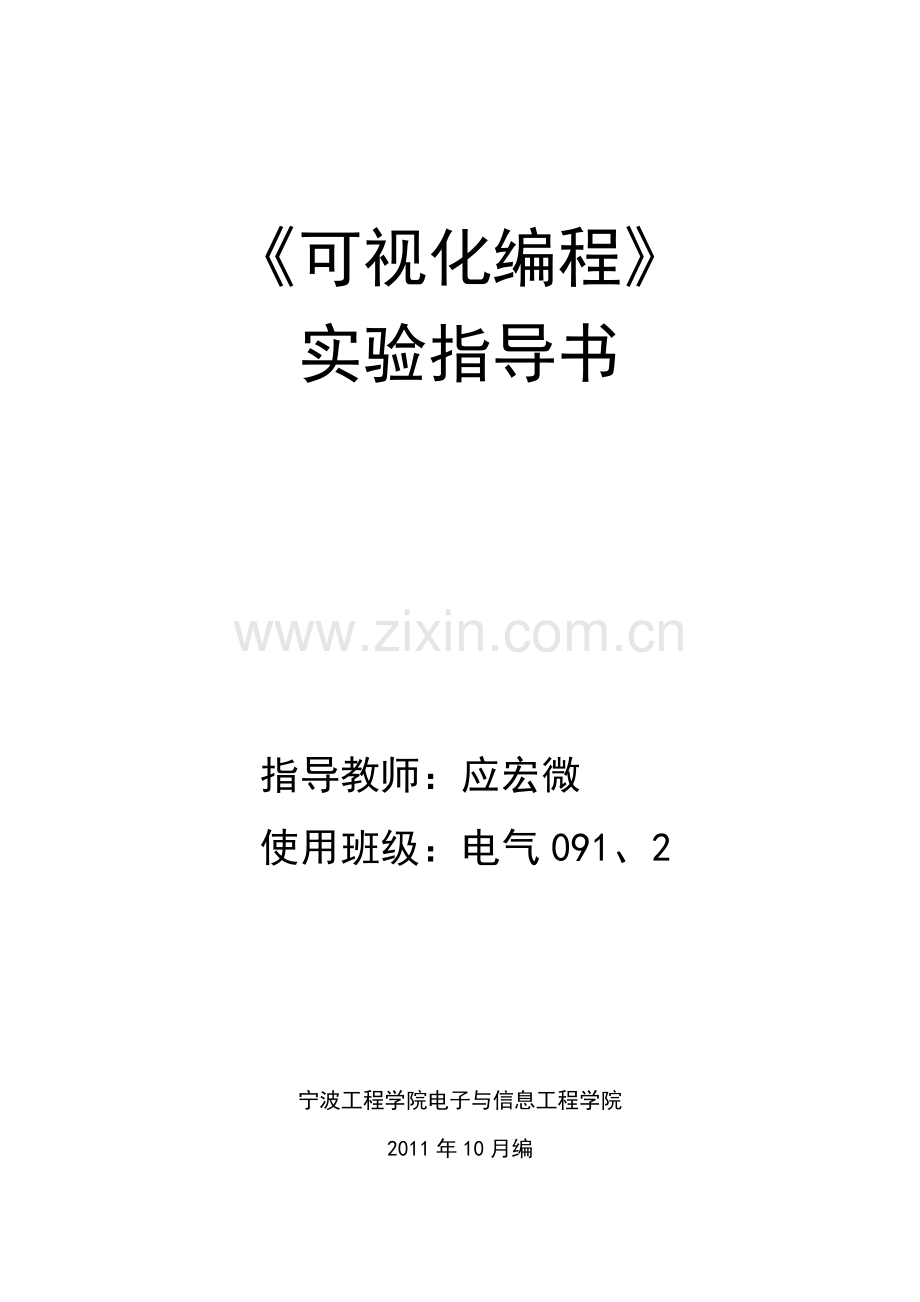

《可视化编程》
实验指导书

指导教师：应宏微
使用班级：电气091、2

宁波工程学院电子与信息工程学院
2011年10月编
实验1 图片浏览工具设计

一、实验目的
1. 熟悉Microsoft Visual studio 2008的C#语言的集成开发界面。
2. 掌握WPF应用程序的创建、调试、运行。
3. 掌握常用容器控件window、grid、canvas的使用。
4. 掌握图片控件image的使用。
5. 掌握常用控件button、menu的使用。
6. 掌握鼠标事件的编程方法，mousedown、mousemove、mouseup三个事件，掌握WPF控件的依赖属性的概念。

二、实验要求
模仿指导老师下发的draw工程的源代码，换个工程名称重新设计这个工程。基本要求如下：
1. 打开图片所在目录，获取该目录下所有图片的路径。图片的类型可限定在bmp、jpeg、gif等几种常用类型。
2. 根据图片的实际大小，调整图片控件image的大小。
3. 可浏览“上一张”、“下一张”图片。
4. 当图片大于显示界面，可移动图片。
附加要求如下：
1. 图片可实现缩放。
2. 图片可实现旋转。

实验2 基本图形的2D绘制

一、实验目的
模仿windows附件中的画图软件，实现以下目标：
1. 掌握基本图形：矩形、椭圆形、线段的生成方法。
2. 掌握图形绘制的颜色、粗细等设置方法。
3. 进一步掌握鼠标事件的编程方法，mousedown、mousemove、mouseup三个事件，进一步掌握WPF控件的依赖属性的概念。

二、实验要求
模仿指导老师下发的paint工程的源代码，换个工程名称重新设计这个工程。基本要求如下：
1. 绘制常用图形：线段、矩形、椭圆形。
2. 在绘制过程中，图形的大小随着鼠标操作而变化。
3. 可设置图形边框的粗细
附加要求如下：
1. 可调节所绘图形的颜色。
2. 可将绘制的图形另存为bmp图像。

实验3 基本形态的3D绘制
一、实验目的
模仿简单的3维软件，实现以下目标：
1. 掌握基本3D图形的生成原理：以立方体为例。
2. 掌握3D图形绘制的颜色、纹理、材质等设置方法。
3. 掌握3D物体的坐标系，能正确放置光源，设置光照方向，光照强度等参数，实现光照渲染效果。
4. 掌握键盘事件的编程方法。

二、实验要求
模仿指导老师下发的View3D工程的源代码，换个工程名称重新设计这个工程。基本要求如下：
1. 绘制一个立方体。
2. 给予立方体外部光照，设置光照的必要参数。
3. 设置立方体本身的颜色、材质、纹理。
附加要求如下：
1. 通过键盘事件旋转立方体。
2. 试绘制其他较复杂的3D形态。
