课程设计说明书2.doc

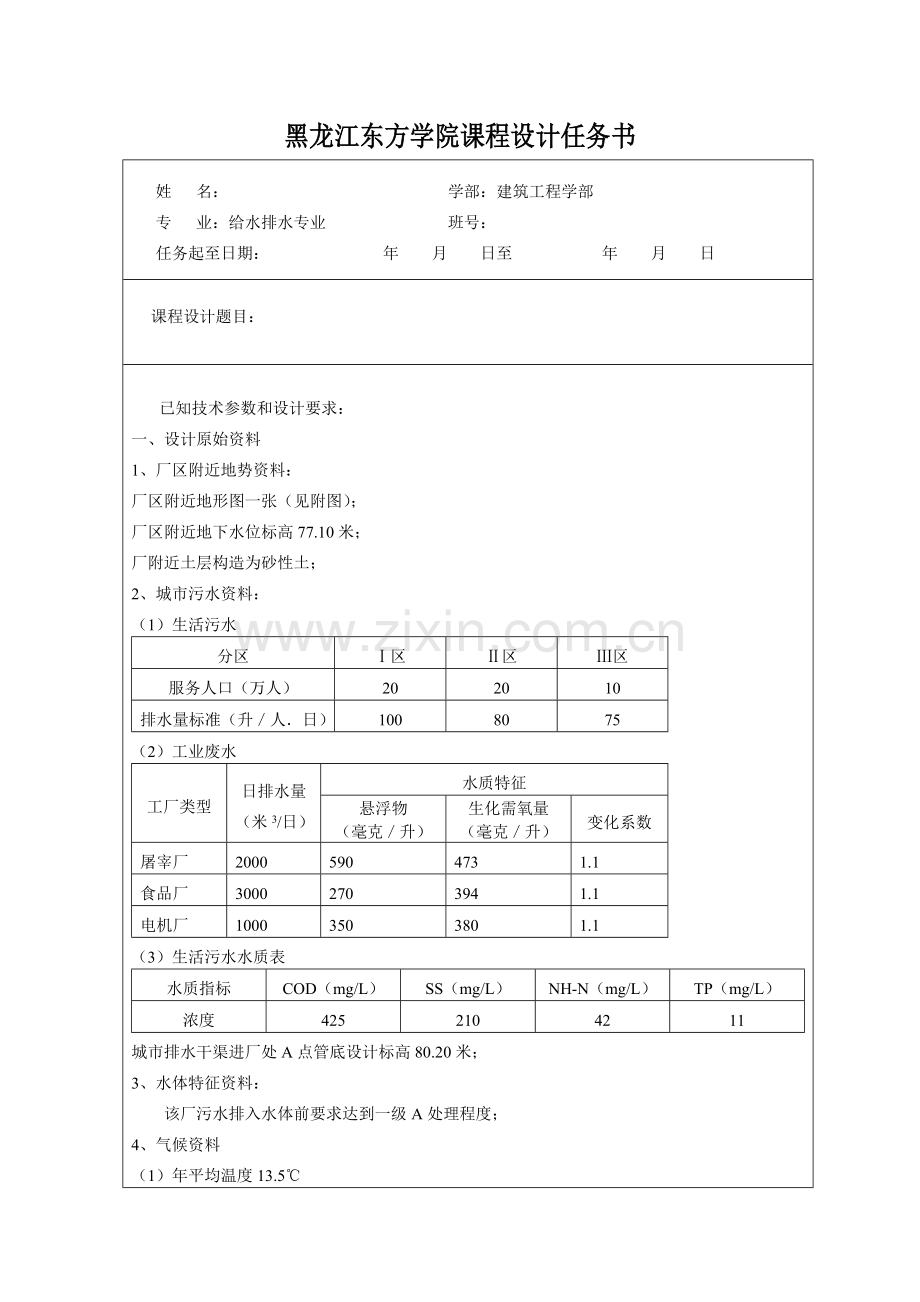

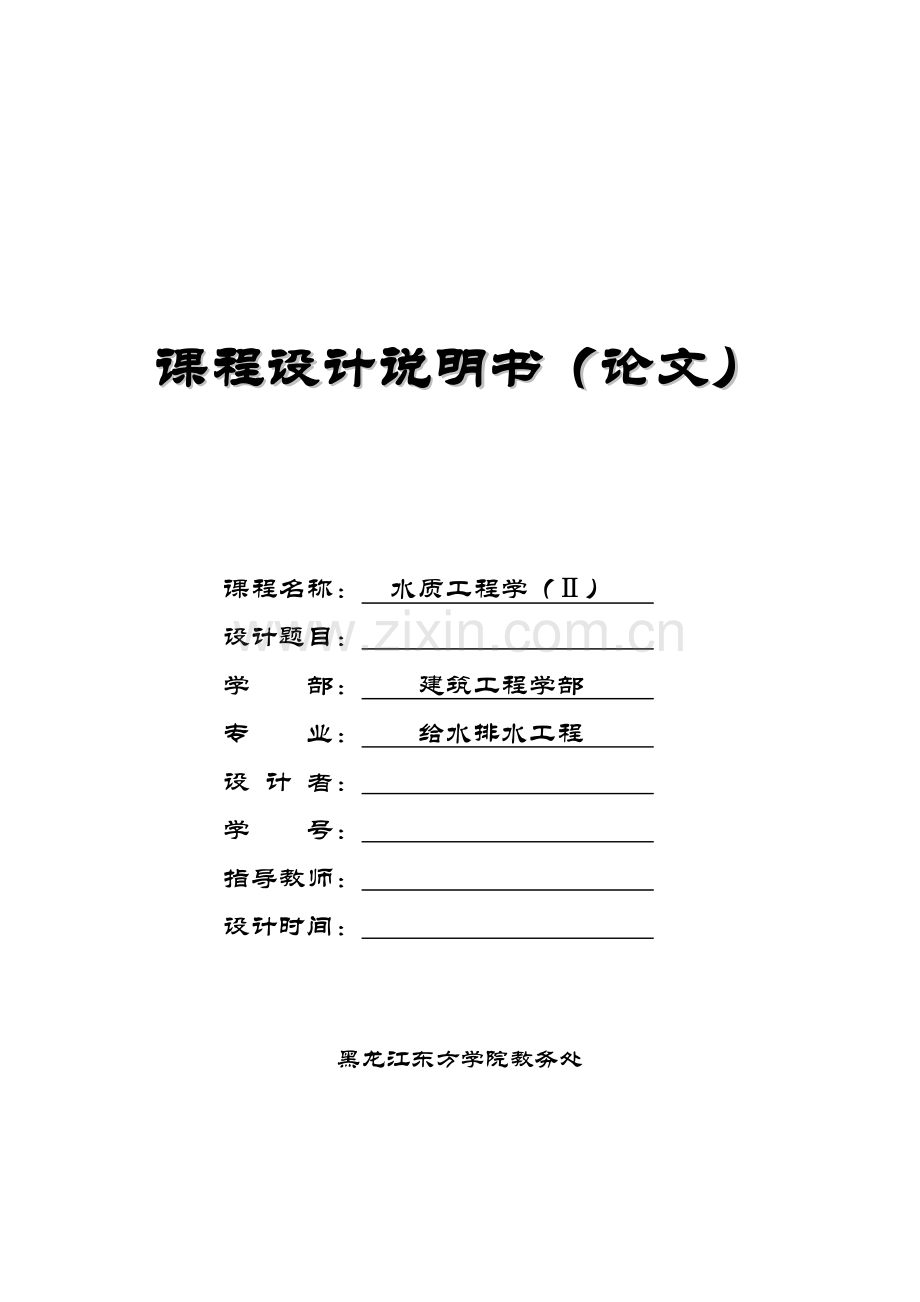

课程设计说明书（论文）课程名称： 水质工程学（） 设计题目： 学 部： 建筑工程学部 专 业： 给水排水工程 设 计 者： 学 号： 指导教师： 设计时间： 黑龙江东方学院教务处黑龙江东方学院课程设计任务书 姓 名： 学部：建筑工程学部 专 业：给水排水专业 班号： 任务起至日期： 年 月 日至 年 月 日 课程设计题目： 已知技术参数和设计要求：一、设计原始资料1、厂区附近地势资料：厂区附近地形图一张（见附图）；厂区附近地下水位标高77.10米；厂附近土层构造为砂性土；2、城市污水资料：（1）生活污水分区区区区服务人口（万人）202010排水量标准（升人日）1008075（2）工业废水工厂类型日排水量（米3/日）水质特征悬浮物（毫克升）生化需氧量（毫克升）变化系数屠宰厂20005904731.1食品厂30002703941.1电机厂10003503801.1（3）生活污水水质表水质指标COD（mg/L）SS（mg/L）NH-N（mg/L）TP（mg/L）浓度4252104211城市排水干渠进厂处A点管底设计标高80.20米；3、水体特征资料： 该厂污水排入水体前要求达到一级A处理程度；4、气候资料（1）年平均温度13.5（2）冬季平均温度-1.0（3）结冻期76天 （4）风向ESE5、河流最高洪水位：78.15米附图：厂区附近地形图 比例尺1:5000二、设计任务与步骤进行某城市市区污水处理厂的初步设计，其任务包括：（1）根据所给的原始资料，计算出进厂的设计流量和水质污染浓度；（2）根据水质情况，地形和上述计算结果，确定污水处理方法和污水、污泥处理的工艺流程以及相关的处理构筑物；（3）对各构筑物进行工艺计算，确定其型式、数目与尺寸；（4）对处理构筑物、附属构筑物及厂区工艺管线进行总体布置，并对污水与污泥处理流程进行高程设计。 工作量：本设计包括设计说明书一份和图纸二张；1、设计说明书内容包括下列各项： 目录 概述设计任务与设计依据，简要分析设计资料的特点； 计算设计流量和水质污染浓度； 污水与污泥处理流程选择的各种因素分析和依据说明； 各处理构筑物及其辅助设备的工艺设计计算，及其工作特点的说明； 污水与污泥处理构筑物之间的水力计算及其高程设计； 处理构筑物、附属构筑物及厂区工艺管线总体布置的特点及依据说明。说明书应简明扼要，力求多用草图、表格说明、要求文句理顺、段落分明、字迹工整。2、绘制下列图纸： 厂区总平面图（1:500）。图中应表示各构筑物的确切位置、外型尺寸、相互距离；各构筑物之间连接管道及厂区内各种管道的平面位置、管径、长度、坡度；其它辅助建筑物的位置、厂区道路、绿化布置等。图中所给各种技术管道皆用单线表示，并应给出各种线条表示的图例，注明构筑物的名称，绘出地形等高线等。 污水与污泥高程图（横向比例为1:500，纵向比例1:501:200）。图中应标出各种构筑物的顶、底、水面的设计标高、地面标高等。上述图纸中应注明图名与比例尺，文字一律用仿宋体书写，图中线条应粗细主次分明，图纸大小应符合标准，图右下角应留出标题栏。 工作计划安排： 同组设计者及分工： 一人一题 指导教师签字_ 年 月 日 教研室主任意见： 教研室主任签字_ 年 月 日
