一、消防喷淋系统
步骤：1、导入设计图
2、分解设计图（导入的设计图为一个整体），输入快捷键：X 进行分解
3、图层冻解（图层隐藏）：点击图层冻结后，弹出窗口，左键选择，右键确认，冻解不需要的图层。
4、构件识别：分水管识别、设备识别
选构件识别后，看命令行，选中构件后，点右键确认。然后选对应的管道类型（喷淋管管径不用先设置），对管道位置的设置。
※ 土建模型对安装工程的影响主要是标高。
标高：水平标高、立管标高。
水管识别应注意问题：
合并间距的概念：指水表、阀门不连接的部分的间距，可以用合并间距后的键实量。
提取线条：框选（全部选中）全部设置完后，全选确认，会出现设置内容出现虚线，然后点可键确认。确认时会出现把阀门、水表等也识别成水管等，处理方法，框选后，先不点右键确认，观察哪些不属管线的，按住shift键重新选择取消。
注意问题：使用命令后，点右键选择识别确认，会出现命令错误。○
设备识别：喷淋头属设备，用设备识别命令。水表、阀门属附件，用附件识别命令。
5、设备连管：框选，右键确认，看命令提示行，再框选，右键确认，看命令提示行。1、管径 2、水平连出、竖向连出等。注：管径用喷淋管径命令。
6、设置完后看三维图：
模型图出来后，设定管径，水管系统：喷淋头个数，然后命令提示设置给水干管。
（过滤）水管出来后，点右键对水平管进行编辑，标注识别相应管径，管径按设计图原位逐一进行修改。
7、建楼层框，为了楼层在一个点上，并设定相对应的楼层所计算出的工程量。要软件算量命令中，选中建楼层框，注意基点要一致，再根据命令提示做汇总统计，点右键，选工程算量预算。
总结：喷淋系统图识别步骤
1、 水管识别
2、 喷头识别（设备识别）
3、 水平、竖管标高设定
4、设置管径（喷淋管径）
5、阀门、水表设置。水表设置后，移动，自动断开。
注意问题：1、把本该不是水管线条识别为水管，原因是设计图图层设置不严密，识别出来后的处理方法？可见“提取线条”中。
2、提取线条完后，要先浏缆是否全部选中。
3、喷淋管径按回路判定，回路上存在交叉管时（喷淋有多个回路且在同一平面交叉），喷淋管径把两不同回路管的标高按图纸变化设定。
二、通风系统
（一） 1、导入 2、分解 3、图层隐藏（冻结） 4、对通风平面图中一些主要对象量的大致区分。
（二） 风管识别
① 风管属性识别（系统类型）分：1、送风（进风）管 2、回风管 3、排风管

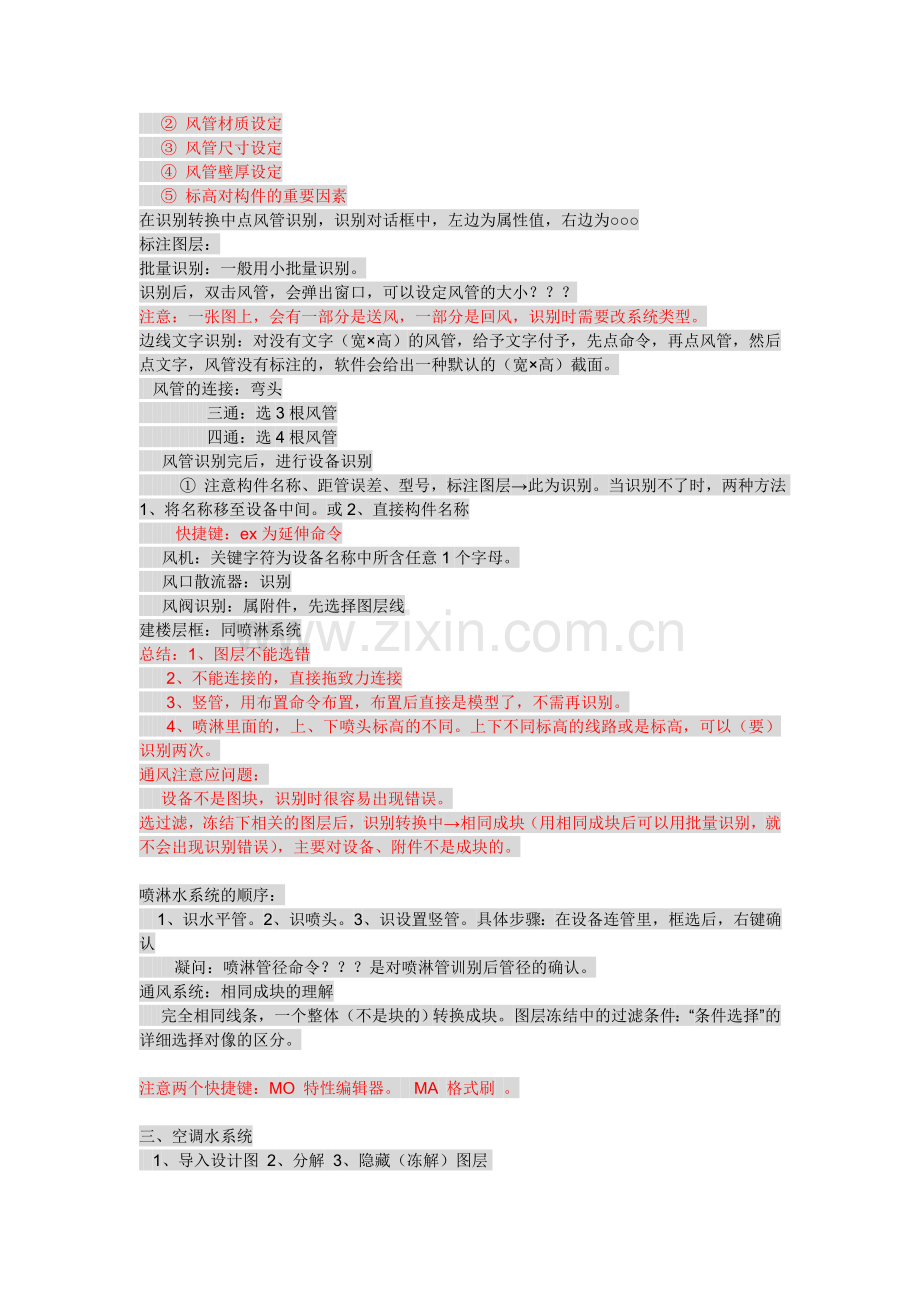

② 风管材质设定
③ 风管尺寸设定
④ 风管壁厚设定
⑤ 标高对构件的重要因素
在识别转换中点风管识别，识别对话框中，左边为属性值，右边为○○○
标注图层：
批量识别：一般用小批量识别。
识别后，双击风管，会弹出窗口，可以设定风管的大小？？？
注意：一张图上，会有一部分是送风，一部分是回风，识别时需要改系统类型。
边线文字识别：对没有文字（宽×高）的风管，给予文字付予，先点命令，再点风管，然后点文字，风管没有标注的，软件会给出一种默认的（宽×高）截面。
风管的连接：弯头
三通：选3根风管
四通：选4根风管
风管识别完后，进行设备识别
① 注意构件名称、距管误差、型号，标注图层→此为识别。当识别不了时，两种方法1、将名称移至设备中间。或2、直接构件名称
快捷键：ex为延伸命令
风机：关键字符为设备名称中所含任意1个字母。
风口散流器：识别
风阀识别：属附件，先选择图层线
建楼层框：同喷淋系统
总结：1、图层不能选错
2、不能连接的，直接拖致力连接
3、竖管，用布置命令布置，布置后直接是模型了，不需再识别。
4、喷淋里面的，上、下喷头标高的不同。上下不同标高的线路或是标高，可以（要）识别两次。
通风注意应问题：
设备不是图块，识别时很容易出现错误。
选过滤，冻结下相关的图层后，识别转换中→相同成块（用相同成块后可以用批量识别，就不会出现识别错误），主要对设备、附件不是成块的。
喷淋水系统的顺序：
1、识水平管。2、识喷头。3、识设置竖管。具体步骤：在设备连管里，框选后，右键确认
凝问：喷淋管径命令？？？是对喷淋管训别后管径的确认。
通风系统：相同成块的理解
完全相同线条，一个整体（不是块的）转换成块。图层冻结中的过滤条件：“条件选择”的详细选择对像的区分。
注意两个快捷键：MO 特性编辑器。 MA 格式刷 。
三、空调水系统
1、导入设计图 2、分解 3、隐藏（冻解）图层
4、识别：识别中分：1、水管识别，按识别水管类型，（选择这点非常重要） ① 先选管，点右键后，再选水管类型。② 水平管、立管标高的设定。水管识别后要进行管径识别。
2、设备识别：不是成块的，有单个识别，单个识别时应注意型号、大小，因为不同型号、大小的设备价格不同。
5、建楼层框
距标注最大值选择要标注的管，然后选设计图上管径，点右键确认。先在原始管径标注→选标注，点右键衙，水管设置→选识别后的管。再识别：先选管线，再选标注，然后右键确认。
套价：清单定额子目的挂接
过滤选择的操作目的？？？？？
1、工程算量：做法设定
设置步骤：
① 点做法设定
② 新建管的子目
③ 套清单子目、定额子目
④ 在计算式中选要计算的长度等
2、赋予做法
选中管→点右键→构件做法
四、给排水：布置，多管布置
竖管一般自己布置，水平管识别。
五、电气系统
麻烦的是：平面图与系统图管线的根数。新版本主要对电气回路与平面图进行识别。
1、先提取系统图
点电气系统中的布置，布置识别：左边窗口→构件，右边窗口→识别种类
组合构件：把零星的组合到一起，如：配电箱里的灯具、插座等等
建书签：系统编号
① 提取材料表→提示选中主箱编号→选文字后→选中回路→点确定
② 在电箱中识别回路时的提取，在不同的图层，选不中，要重新提取识别。
③ 管线提取无后对设备提取，如灯具、开关等
④ 识别灯具，要切换到要具，灯具中，点过滤（过滤命令在命令提示行），在灯具中，选择相应型号→点过滤→点相应灯具→点右键→再框选→框选
配电箱识别时，应注意选择标注图层。
⑤ 识别完后，生成楼层框。
注：一个过滤查找功能，望远镜
布置：系统识别后，进行布置相当于手画。
其它内容：
分组编号：如把动力、照明分开
颜色设置：按不同器具分不同颜色
管线互配：对管径、管材质进行设置
设备连管：主要生成竖管，弹出窗口进行相应设置
管径调整：对原设定管进行设定相应管径
线根数识别：先选管、识别，再选管线根数标注，后点右键确认
计算规则：对线、箱周长等预留长度的设置
