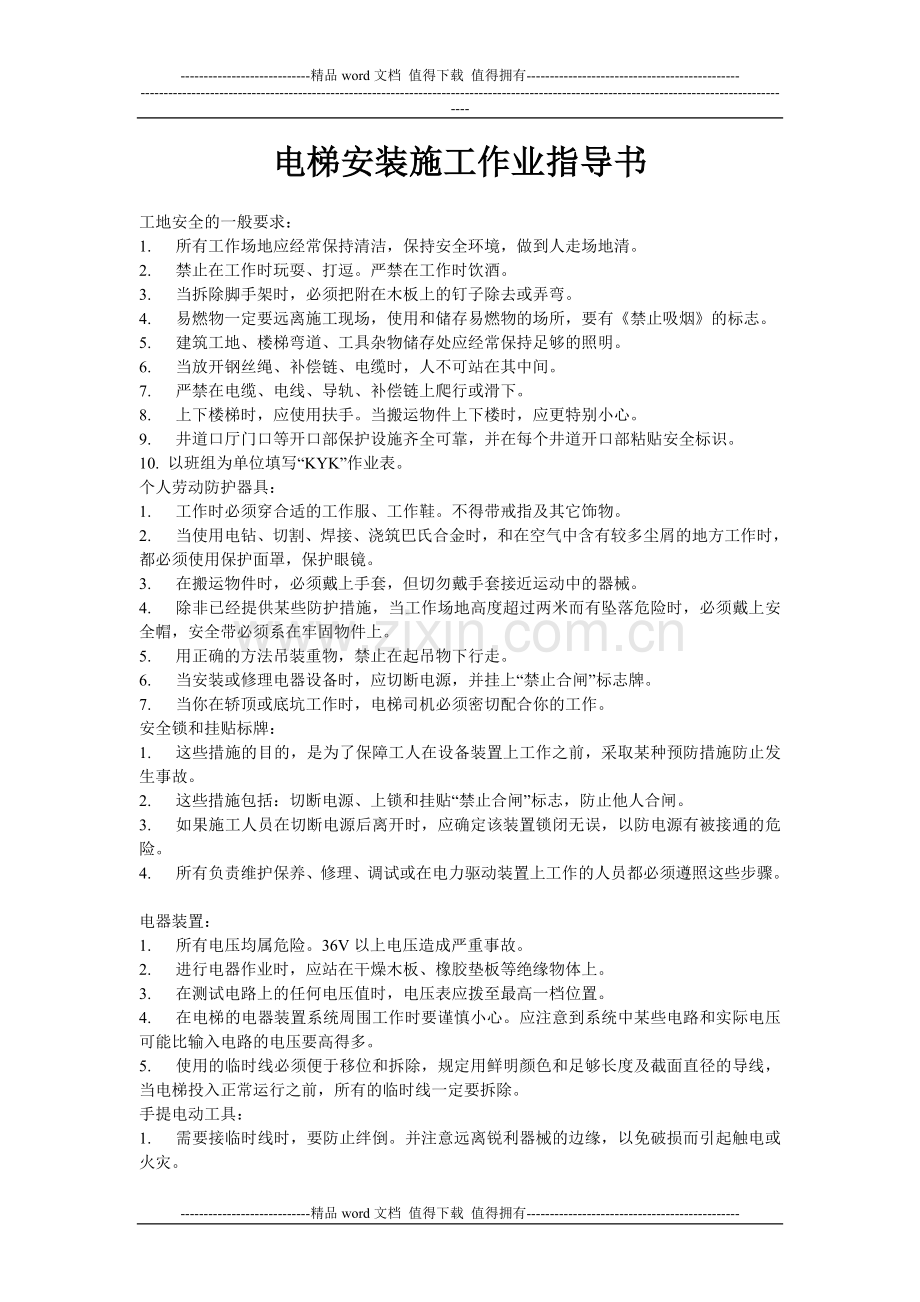

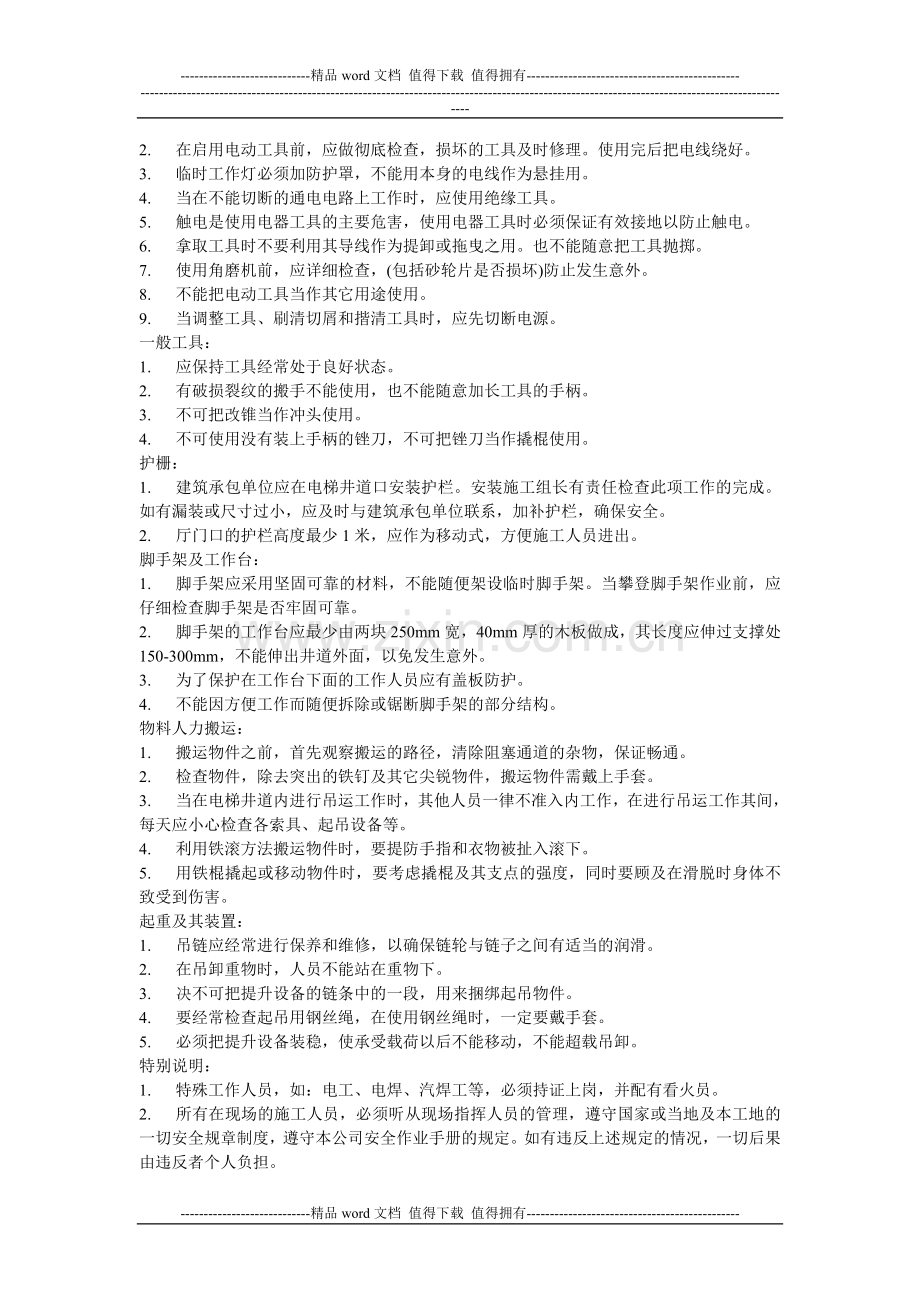

电梯安装施工作业技术交底.doc

-精品word文档 值得下载 值得拥有-电梯安装施工作业指导书工地安全的一般要求： 1.所有工作场地应经常保持清洁，保持安全环境，做到人走场地清。 2.禁止在工作时玩耍、打逗。严禁在工作时饮酒。 3.当拆除脚手架时，必须把附在木板上的钉子除去或弄弯。 4.易燃物一定要远离施工现场，使用和储存易燃物的场所，要有禁止吸烟的标志。 5.建筑工地、楼梯弯道、工具杂物储存处应经常保持足够的照明。 6.当放开钢丝绳、补偿链、电缆时，人不可站在其中间。 7.严禁在电缆、电线、导轨、补偿链上爬行或滑下。 8.上下楼梯时，应使用扶手。当搬运物件上下楼时，应更特别小心。 9.井道口厅门口等开口部保护设施齐全可靠，并在每个井道开口部粘贴安全标识。 10.以班组为单位填写“KYK”作业表。 个人劳动防护器具： 1.工作时必须穿合适的工作服、工作鞋。不得带戒指及其它饰物。 2.当使用电钻、切割、焊接、浇筑巴氏合金时，和在空气中含有较多尘屑的地方工作时，都必须使用保护面罩，保护眼镜。 3.在搬运物件时，必须戴上手套，但切勿戴手套接近运动中的器械。 4.除非已经提供某些防护措施，当工作场地高度超过两米而有坠落危险时，必须戴上安全帽，安全带必须系在牢固物件上。 5.用正确的方法吊装重物，禁止在起吊物下行走。 6.当安装或修理电器设备时，应切断电源，并挂上“禁止合闸”标志牌。 7.当你在轿顶或底坑工作时，电梯司机必须密切配合你的工作。 安全锁和挂贴标牌： 1.这些措施的目的，是为了保障工人在设备装置上工作之前，采取某种预防措施防止发生事故。 2.这些措施包括：切断电源、上锁和挂贴“禁止合闸”标志，防止他人合闸。 3.如果施工人员在切断电源后离开时，应确定该装置锁闭无误，以防电源有被接通的危险。 4.所有负责维护保养、修理、调试或在电力驱动装置上工作的人员都必须遵照这些步骤。 电器装置： 1.所有电压均属危险。36V以上电压造成严重事故。 2.进行电器作业时，应站在干燥木板、橡胶垫板等绝缘物体上。 3.在测试电路上的任何电压值时，电压表应拨至最高一档位置。 4.在电梯的电器装置系统周围工作时要谨慎小心。应注意到系统中某些电路和实际电压可能比输入电路的电压要高得多。 5.使用的临时线必须便于移位和拆除，规定用鲜明颜色和足够长度及截面直径的导线，当电梯投入正常运行之前，所有的临时线一定要拆除。 手提电动工具： 1.需要接临时线时，要防止绊倒。并注意远离锐利器械的边缘，以免破损而引起触电或火灾。 2.在启用电动工具前，应做彻底检查，损坏的工具及时修理。使用完后把电线绕好。 3.临时工作灯必须加防护罩，不能用本身的电线作为悬挂用。 4.当在不能切断的通电电路上工作时，应使用绝缘工具。 5.触电是使用电器工具的主要危害，使用电器工具时必须保证有效接地以防止触电。 6.拿取工具时不要利用其导线作为提卸或拖曳之用。也不能随意把工具抛掷。 7.使用角磨机前，应详细检查，(包括砂轮片是否损坏)防止发生意外。 8.不能把电动工具当作其它用途使用。 9.当调整工具、刷清切屑和揩清工具时，应先切断电源。 一般工具： 1.应保持工具经常处于良好状态。 2.有破损裂纹的搬手不能使用，也不能随意加长工具的手柄。 3.不可把改锥当作冲头使用。 4.不可使用没有装上手柄的锉刀，不可把锉刀当作撬棍使用。 护栅： 1.建筑承包单位应在电梯井道口安装护栏。安装施工组长有责任检查此项工作的完成。如有漏装或尺寸过小，应及时与建筑承包单位联系，加补护栏，确保安全。 2.厅门口的护栏高度最少1米，应作为移动式，方便施工人员进出。 脚手架及工作台： 1.脚手架应采用坚固可靠的材料，不能随便架设临时脚手架。当攀登脚手架作业前，应仔细检查脚手架是否牢固可靠。 2.脚手架的工作台应最少由两块250mm宽，40mm厚的木板做成，其长度应伸过支撑处150-300mm，不能伸出井道外面，以免发生意外。 3.为了保护在工作台下面的工作人员应有盖板防护。 4.不能因方便工作而随便拆除或锯断脚手架的部分结构。 物料人力搬运： 1.搬运物件之前，首先观察搬运的路径，清除阻塞通道的杂物，保证畅通。 2.检查物件，除去突出的铁钉及其它尖锐物件，搬运物件需戴上手套。 3.当在电梯井道内进行吊运工作时，其他人员一律不准入内工作，在进行吊运工作其间，每天应小心检查各索具、起吊设备等。 4.利用铁滚方法搬运物件时，要提防手指和衣物被扯入滚下。 5.用铁棍撬起或移动物件时，要考虑撬棍及其支点的强度，同时要顾及在滑脱时身体不致受到伤害。 起重及其装置： 1.吊链应经常进行保养和维修，以确保链轮与链子之间有适当的润滑。 2.在吊卸重物时，人员不能站在重物下。 3.决不可把提升设备的链条中的一段，用来捆绑起吊物件。 4.要经常检查起吊用钢丝绳，在使用钢丝绳时，一定要戴手套。 5.必须把提升设备装稳，使承受载荷以后不能移动，不能超载吊卸。 特别说明： 1.特殊工作人员，如：电工、电焊、汽焊工等，必须持证上岗，并配有看火员。 2.所有在现场的施工人员，必须听从现场指挥人员的管理，遵守国家或当地及本工地的一切安全规章制度，遵守本公司安全作业手册的规定。如有违反上述规定的情况，一切后果由违反者个人负担。 技术交底附录二 交底内容： 一、17道工序安装内容： 1.安装前准备、拆箱点件、材料运输 拆箱记录及相应报告：设备存放；脚手架和井道照明；工具设备；安全设施及标志。 2.制作样板和井道放线 井道验收结果：上下样板符合布置图要求；样板平行度5mm；样板定位。 3.安装导轨支架 导轨支架水平度5mm；焊接导轨支承架，其焊缝应连续，并应双面焊牢，焊缝饱满；导轨支架间距2.5mm；两端导轨架距井道顶、底两端距离500mm。 4.安装底坑设备 油压缓冲器活塞垂直度偏差5mm，开关操作正常，充油符合设计要求，完全压缩后回复原状时间应90秒；轿底/对重的撞板与缓冲器顶面的距离；油压缓冲器为150-400mm，弹簧缓冲器为200-350mm，轿底/对重的撞板中心与缓冲器中心偏差20mm；涨紧轮底面距底坑地面的距离；2.5m/s以上为75050mm；1.75m/s以下为55050mm；1m/s以下的40050mm。对重防护网安装位置正确。 5.安装并调导轨 两导轨内表面距离偏差：轿厢为0-2mm；对重0-3mm；轿厢/对重导轨全高偏差1mm。导轨垂直度；轿厢0.6mm/5m；对重1mm/5m。导轨接头处台阶；轿厢0.05mm；对重0.15mm。导轨接头间隙；轿厢0.5mm；对重1.0mm；导轨接头处修光长度150mm。 6.安装地坎、门框和门套 厅门地坎高出最终地面2-5mm，水平度偏差2/1000；门套立柱的垂直度偏差和门梁的水平度偏差1/1000；厅门导轨侧面对地坎平面的垂直度0.5mm；厅门底端面与地坎面间隙62mm；轿门地坎与厅门地坎间隙偏差为0-3mm。 7.各厅门安装、调整应运行轻快、平衡。门缝隙为中分门2mm；双折中分门3mm；厅门钥匙开关操作灵活可靠；门扇与门套间隙为6mm；厅门锁轮与轿厢地坎间隙为5-10mm；偏心轮间隙0.4mm；门锁盖、门侧挡板、护脚板安装齐全；各楼层指示盒、外呼按钮盒安装位置正确，其板面与装饰后的墙壁贴实，横竖端正。 8.安装机房设备 曳引机承重梁支承长度应超过承重墙中心20mm；且不应小于75mm；曳引轮与导向轮或复绕轮的平度1mm，垂直度2mm；限速器绳轮垂直度0.5mm钢丝绳与楼板孔洞间隙应为20-40mm；且在孔洞四周筑一高50mm以上，宽度适当的台阶；控制柜安装垂直度1.5/1000；导向轮、复绕轮加注润滑油。9.安装轿厢架和对重设备 轿顶反绳轮应保证润滑，反绳轮垂直度偏差0.5mm；限位开关碰铁垂直度不应超过1/1000，最大偏差3mm；对重铁固定可靠；各安全钳块与导轨工作面间隙符合产品要求；弹性导靴弹簧的伸缩范围4mm。 10.安装曳引绳和限速器绳 曳引钢丝绳长度应满足轿厢/对重撞板至缓冲器顶面的距离，绳表面不应有油污，曳 引张力的差值不大于5%，曳引绳头螺栓应将备母锁紧并装有销钉；限速器钢丝绳与 导轨垂线平行距离偏差10mm；绳表面不应有油污。 11.安装井道线槽和布线 敷设于线槽内的电线总截面不得超过该线槽净截面的60%，安装线槽垂直、水平度 偏差5/1000；金属软管固定点均匀，直边间距1mm，拐弯处两端固定。线槽及 金属软管须接地保护；各厅门锁和呼梯盒须接地保护，严禁串接地线。线槽弯角受力 处应加绝缘衬垫，出入管、槽电线应有护口保护措施。 12.安装机房线槽和布线 电梯动力和控制线路应隔离敷设；线槽安装的垂直度、水平度偏差为2/1000；线槽 弯角受力处应加绝缘衬垫，出入管、槽电线应有护口保护措施。所有电器设备的外壳 均应良好接地，接地线截面不应小于4mm平方。各保险丝的熔量必须符合设计要求； 主电源开关不应控制机房、井道、轿厢、轿顶之照明和电源插座及报警装置。 13.轿厢布线 轿顶各安全开关及按钮操作灵活可靠；轿内按钮、信号、蜂鸣、风扇、照明工作正常。 急停、检修、独立服务、功能转换正常，称量装置准确可靠。轿底电缆支架的固定位 置正确可靠。 14.安装随行电缆和保护装置 随行电缆敷设长度为轿厢压缩缓冲器时，不得与底坑地面在和轿厢底边框接触，不应有打结和波浪扭曲现象。电缆固定绑扎及安装支架应牢固，其定位使随行电缆运行中不得与任何部件发生卡阻磨擦。轿厢上、下越位50-100mm时，限位开关动作；与缓冲器接触之前，极限开关动作，切断电源。 15.慢车调整、安装隔磁板和平衡链 调整抱闸间隙0.7mm；检查各部位急停、检修、超速、断绳等安全开关及按钮程序转换动作灵活可靠；开门刀与各厅门地坎间隙为5-10mm；开关门过程噪音65分贝；安全触板应灵活可靠；隔磁板与感应器的配合间隙三面均等；平衡链悬挂牢靠运行良好；以检修速度下行试验安全钳动作可靠；轿门锁调整可靠；轿厢行驶无异声。 16.快车调整 舒适感应达到产品性能；控制系统的指令、召唤、定向、群控、开车、截车、停车、平层等符合要求。声光信号显示清晰正确；电梯附加功能应满足各项功能。轿厢内分别加空载和载荷的25%、50%、75%、100%和110%运行，以测绘平衡系数应达到40-50%、监控系统操作正常；轿厢运行噪音55分贝。 17.喷漆(涮漆)、清理现场、验收。 制动器手动开闸搬手应挂在容易接近的墙上；机房、井道、底坑、轿顶应清洁无杂物；控制柜、曳引机等设备无积尘、油渍。所有电梯的附属金属构架、托垫、预埋件及焊接处都应作防腐处理；曳引机及控制柜按编号；曳引轮与限速器轮应标有上下运行的方向标记；做好平层标记；机房门窗齐全，并有“机房重地，闲人免进”的标志。 备齐资料，准备验收。 二、设备接地系统内容 接地系统： 1.原则：凡是36V以上的电气设备都应做可靠接地。 2.接地导线及截面积：主电源接地线应为6mm平方的黄绿线，其它电气设备元件、外壳、配线管、槽等全部用2.5mm平方的黄绿线，多股铜线应压线鼻子并涮锡，接地线必须使用双平垫及弹垫压实。线槽跨接地线应使用6mm以上的钢筋焊接，其焊口长度不小于钢筋直径的6倍。 3.具体做法： (1)控制柜接地系统必须安全。主电源地线、线槽接地线及各设备的地线必须接在统一的接线端子上，不得有串联现象。外皮接地不能替代系统接地。 (2)主机接地必须接在指定的接地端子上，其它设备应可靠接地。 (3)所有呼梯盒、楼层显示盒及底坑检修盒都必须可靠接地。 (4)轿厢接地的电缆芯线不得小于3根，轿厢顶上所在接线盒及开门机盒都应可靠接地。轿内操纵盘应作可靠接地。-精品word文档 值得下载 值得拥有-
