protel99常用元件的电气图形符号和封装形式.doc

1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：
AXIAL系列 从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.

2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.

3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.

4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）

5.引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容

6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）

7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列。

11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。

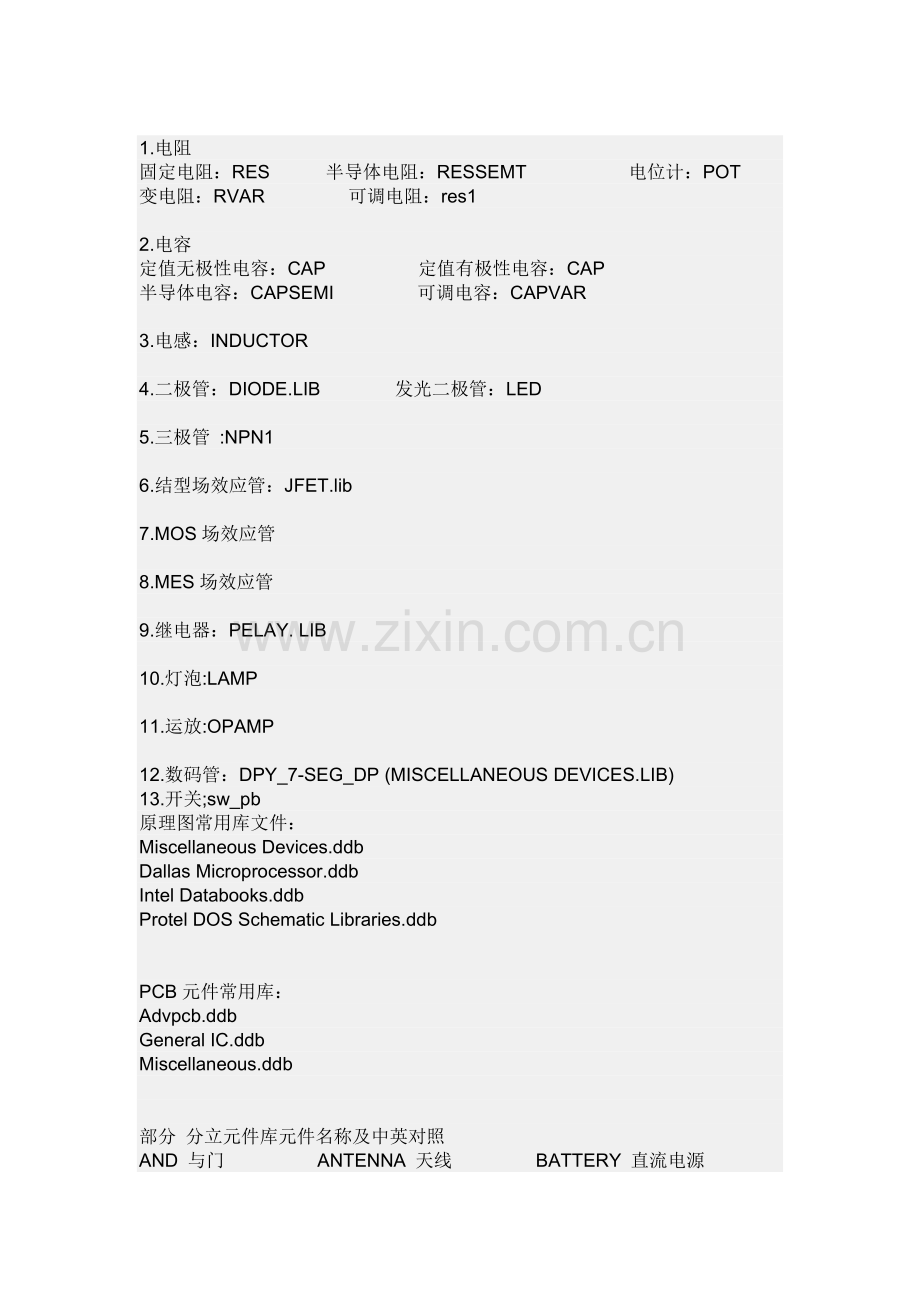

1.电阻
固定电阻：RES 半导体电阻：RESSEMT 电位计：POT
变电阻：RVAR 可调电阻：res1

2.电容
定值无极性电容：CAP 定值有极性电容：CAP
半导体电容：CAPSEMI 可调电容：CAPVAR

3.电感：INDUCTOR

4.二极管：DIODE.LIB 发光二极管：LED

5.三极管 :NPN1

6.结型场效应管：JFET.lib

7.MOS场效应管

8.MES场效应管

9.继电器：PELAY. LIB

10.灯泡:LAMP

11.运放:OPAMP

12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)
13.开关;sw_pb
原理图常用库文件：
Miscellaneous Devices.ddb
Dallas Microprocessor.ddb
Intel Databooks.ddb
Protel DOS Schematic Libraries.ddb

PCB元件常用库：
Advpcb.ddb
General IC.ddb
Miscellaneous.ddb

部分 分立元件库元件名称及中英对照
AND 与门 ANTENNA 天线 BATTERY 直流电源
BELL 铃,钟 BVC 同轴电缆接插件 BRIDEG 1 整流桥(二极管)
BRIDEG 2 整流桥(集成块) BUFFER 缓冲器
BUZZER 蜂鸣器 CAP 电容
CAPACITOR 电容 CAPACITOR POL 有极性电容
CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝
COAX 同轴电缆 CON 插口
CRYSTAL 晶体整荡器 DB 并行插口
DIODE 二极管 DIODE SCHOTTKY 稳压二极管
DIODE VARACTOR 变容二极管 DPY_3-SEG 3段LED
DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点)
ELECTRO 电解电容 FUSE 熔断器
INDUCTOR 电感 INDUCTOR IRON 带铁芯电感
INDUCTOR3 可调电感 JFET N N沟道场效应管
JFET P P沟道场效应管 LAMP 灯泡
LAMP NEDN 起辉器 LED 发光二极管
METER 仪表 MICROPHONE 麦克风
MOSFET MOS管 MOTOR AC 交流电机
MOTOR SERVO 伺服电机 NAND 与非门
NOR 或非门 NOT 非门
NPN NPN三极管 NPN-PHOTO 感光三极管
OPAMP 运放 OR 或门
PHOTO 感光二极管 PNP 三极管
NPN DAR NPN三极管 PNP DAR PNP三极管
POT 滑线变阻器 PELAY-DPDT 双刀双掷继电器
RES1.2 电阻 RES3.4 可变电阻
RESISTOR BRIDGE ? 桥式电阻 RESPACK ? 电阻
SCR 晶闸管 PLUG ? 插头
PLUG AC FEMALE 三相交流插头 SOCKET ? 插座
SOURCE CURRENT 电流源 SOURCE VOLTAGE 电压源
SPEAKER 扬声器 SW ? 开关
SW-DPDY ? 双刀双掷开关 SW-SPST ? 单刀单掷开关
SW-PB 按钮 THERMISTOR 电热调节器
TRANS1 变压器 TRANS2 可调变压器
TRIAC ? 三端双向可控硅 TRIODE ? 三极真空管
VARISTOR 变阻器 ZENER ? 齐纳二极管
DPY_7-SEG_DP 数码管 SW-PB 开关

其他元件库
Protel Dos Schematic 4000 Cmos .Lib （40.系列CMOS管集成块元件库）
4013 D 触发器 4027 JK 触发器
Protel Dos Schematic Analog Digital.Lib（模拟数字式集成块元件库）
AD系列 DAC系列 HD系列 MC系列
Protel Dos Schematic Comparator.Lib（比较放大器元件库）
Protel Dos Shcematic Intel.Lib（INTEL公司生产的80系列CPU集成块元件库）
Protel Dos Schematic Linear.lib（线性元件库）
例555
Protel Dos Schemattic Memory Devices.Lib（内存存储器元件库）
Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）
Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）
Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）
Protes Dos Schematic Operationel Amplifers.lib（运算放大器元件库）
Protes Dos Schematic TTL.Lib（晶体管集成块元件库 74系列）
Protel Dos Schematic Voltage Regulator.lib（电压调整集成块元件库）
Protes Dos Schematic Zilog.Lib（齐格格公司生产的Z80系列CPU集成块元件库）

元件属性对话框中英文对照
Lib ref 元件名称
Footprint 器件封装
Designator 元件称号
Part 器件类别或标示值
Schematic Tools 主工具栏
Writing Tools 连线工具栏
Drawing Tools 绘图工具栏

稳压二极管 ZENER DIODE
肖特基二极管 SCHOTTKY DIODE
二极管 DIODE
变容二极管 VARIODE
三极管 TRANSISTOR
电感 INDUCTOR
磁环 EMIFIL
电阻 RESISTOR
电容 CAPACITY
晶振 CRYSTAL
涤纶电容 MYLAR CAP
电解电容 ELECT CAP
瓷片电容 CERAMIC CAP
安规电容 FILM CAP
