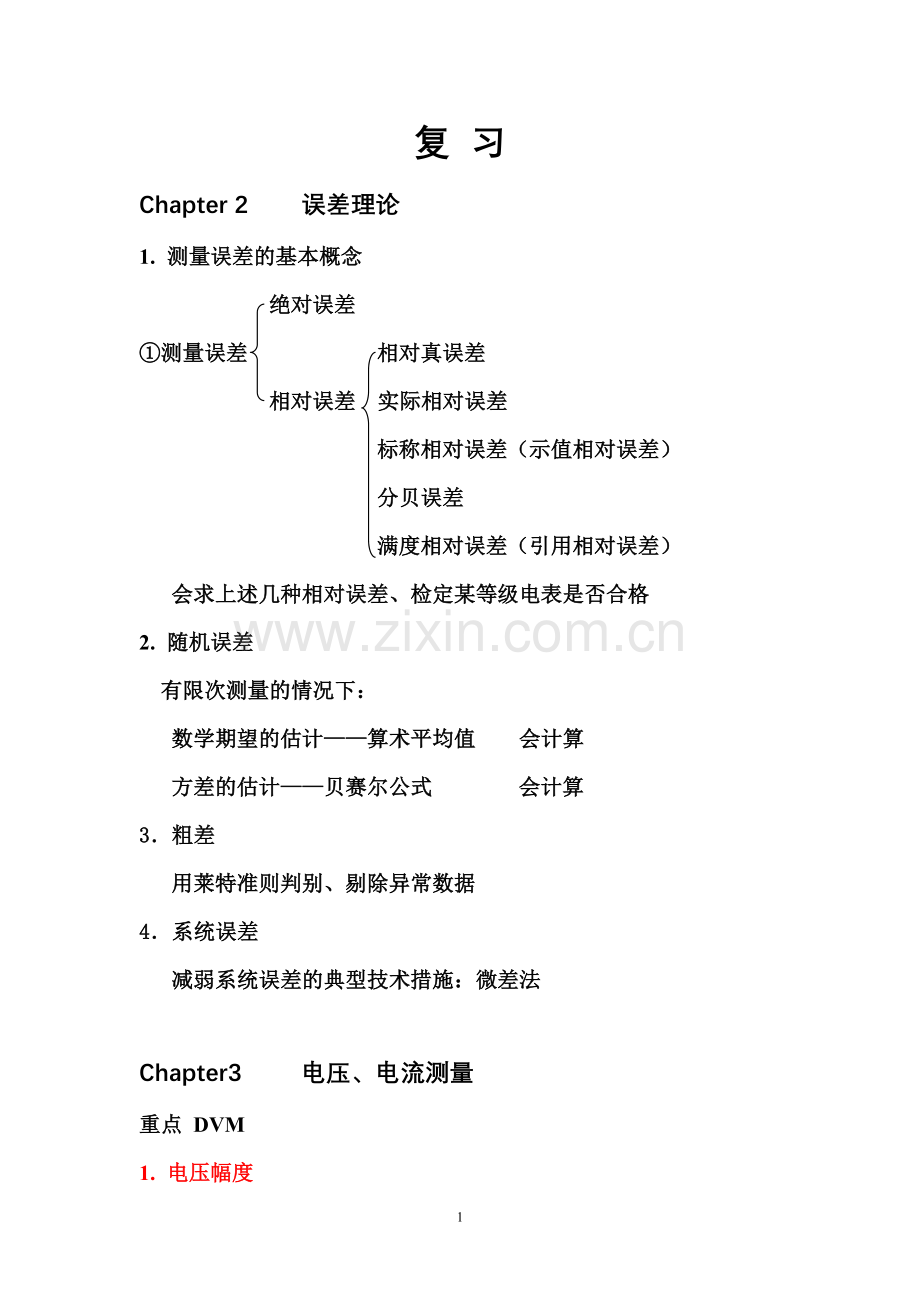

复 习
Chapter 2 误差理论
1. 测量误差的基本概念
绝对误差
①测量误差 相对真误差
相对误差 实际相对误差
标称相对误差（示值相对误差）
分贝误差
满度相对误差（引用相对误差）
会求上述几种相对误差、检定某等级电表是否合格
2. 随机误差
有限次测量的情况下：
数学期望的估计——算术平均值 会计算
方差的估计——贝赛尔公式 会计算
3．粗差
用莱特准则判别、剔除异常数据
4．系统误差
减弱系统误差的典型技术措施：微差法

Chapter3 电压、电流测量
重点 DVM
1. 电压幅度
峰值、平均值、有效值；波形因数kf、波峰因数kp
交流电压的模拟测量方法：
掌握按正弦波有效值刻度的峰值电压表、有效值电压表、平均值电压表 测量正弦波、三角波、方波等信号电压的方法，并能根据表3-1的kf、kp值作计算。
2. DVM
① 几个主要流派V-N转换器的原理、特点
双斜式
三斜式 积分式 “电荷平衡”原理，会计算、判断极性
脉冲调宽式
余数循环式——比较式 会比较过程（包括自动纠错）
② DMM——ACV/DCV 、I/V转换、 R/V变换
③ 抗干扰
T1=k*Tn p76(3－38)
*串模干扰 初相角 Φ＝（n－T1/ Tn）π （3－39）
NMRR p77 (3－41)（3－42） 会计算
*（注意区分两个公式的应用场合）
*共模干扰 CMRR p79 (3-45)
提高CMRR的措施 p79 p80
会计算CMRR

Chapter4 时间、频率的测量
1. 电子计数器测频率、测周期的基本原理
2. 误差分析
测频 量化误差、标准频率误差
测周 量化误差、标准频率误差、触发误差
会计算误差（包括多周期测量）
3．中界频率 fm 会计算（包括多周期测量）
4．电子计数器功能扩展
各种时间间隔、累加计数、计时、频率比、自校
5．提高测量精度
*倒数计数器（多周期同步测量）
*游标法 会计算时间间隔、测时分辨率
*内插法 会计算时间间隔、测时分辨率
6．扩展频率范围
通用计数器直接测频 ＜1.5GHz
采用频率变换技术 微波频率 → ＜1GHz的中频
*变频法（外差法）
差频变换 → 高频 中频 会计算
*置换法 利用锁相环

Chapter5 信号源
1．低频、高频、脉冲信号源基本原理
函数发生器基本原理 会相关计算
2． 直接模拟合成
合成信号源 锁相频率合成
DDS
1）锁相频率合成
①基本锁相频率合成方法 p127
倍频(×)、分频(÷)、混频 (＋－)
②提高分辩力 p148
*微差混频法
f0=(N1-N2)fi1+N2*Δf
*多环合成法
求f0、Δf（作业）
Δf—— 给出最小分辨率；或粗调、细调都写上
会设计多环锁相频率合成器 书例5.1(p138)、补充作业
*小数分频
基本原理
小数环：同样要求下，比普通多环简单（个数少），分辩力、噪
声等方面比较优越
会计算f0、Δf
③扩展频率范围（上限） p141
程控分频器最高工作频率≤1GHz
*倍频混频法
f0=Nfi1+fi2
*固定前置分频法（最高工作频率≤6~8GHz）
f0 = D×N×fr
分辨力降低了 Δf0 = D×fr
*吞脉冲法
采用前置双模分频器（最高工作频率接近固定前置分频法）
f0=( PN1 + N2 )×fr ——不降低分辨率 Δf0 = fr
会计算分频系数范围(书P142)和f0
2）DDS
*基本原理
*输出的频率范围（上限、下限频率）、频率点数、频率分辨率
书P131、132公式，作业

Chapter6 示波器
1、示波器的发展经历了3代产品:
模拟示波器、数字存储示波器、数字荧光示波器
2、模拟示波器
1）技术指标 p150~152
*Y通道
a.带宽（BW）、上升时间（tr）
BW * tr = 0.35
trd2 = tr2 + ts2 + t探头2
b.偏转因素、偏转灵敏度（V/div）
*X通道
a. 时基因数、扫描速度（s/div）
带宽和时基因数的关系:
观测最高频率信号（fh）时，
一个周期占1~2div(最少)→最高扫速 （书P151）
观测最低频率信号（如1hz）时，
一个周期占10div(最多) →最低扫速
*触发：
内触发、外触发（应用）
2）什么是释抑时间？调节释抑时间有什么用？
观察什么样的波形时，需要调节释抑时间？ 书P155
3) 示波器带宽的选择
5倍带宽法则 p159
3、数字存储示波器DSO
1）基本组成原理
2）技术指标
*最高采样速率 fsmax
理论上，最高采样速率 fsmax≥2fh
实际上，不同的采样率、不同的插值方式，波形的幅度误差也不同，书 表6-4（p162）
*数字实时带宽BW=fs/k
k—带宽因子（点显示 25；线性插值 10；正弦插值 2.5）
*存储长度
*测量分辨率（水平、垂直）
*高级触发类型：脉冲宽度触发、矮脉冲触发、逻辑组合触发
的应用
3）DSO关键技术：
*采样技术 实时采样 根据扫速、一屏波形的点数计算采样率
书P163
等效采样 顺序等效采样：计算采样后的频率、Nm
等效采样率
随机采样：原理
理解采样率、重组波形采样的轮数和
等效采样率的关系，会计算
*峰值检测与毛刺捕捉（原理、应用）
*插值技术（线性插值、正弦插值）
正弦波 宜采用 正弦插值
方波、三角波、脉冲信号 宜采用 线性插值
