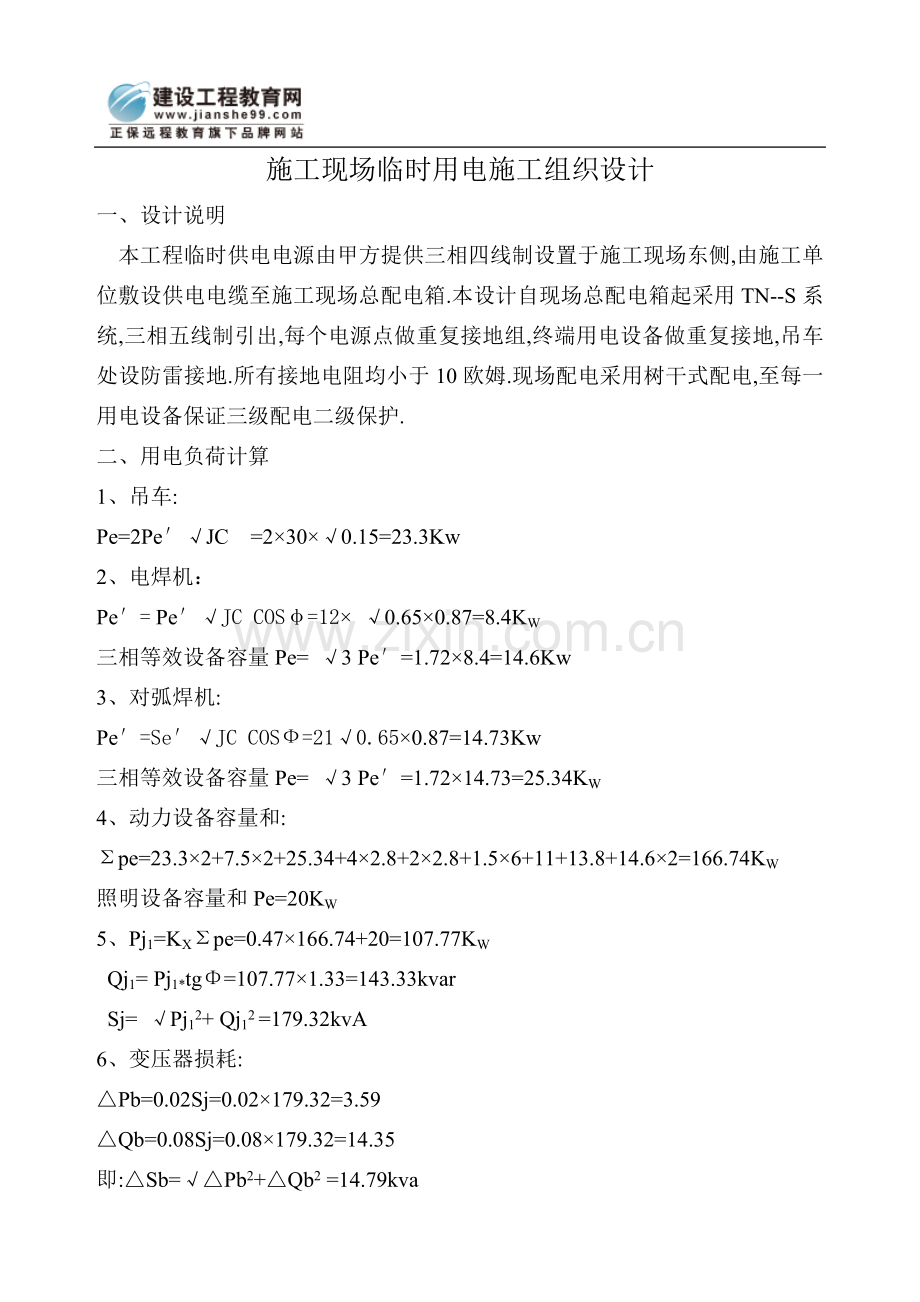

施工现场临时用电施工组织设计
一、设计说明
本工程临时供电电源由甲方提供三相四线制设置于施工现场东侧,由施工单位敷设供电电缆至施工现场总配电箱.本设计自现场总配电箱起采用TN--S系统,三相五线制引出,每个电源点做重复接地组,终端用电设备做重复接地,吊车处设防雷接地.所有接地电阻均小于10欧姆.现场配电采用树干式配电,至每一用电设备保证三级配电二级保护.
二、用电负荷计算
1、吊车:
Pe=2Pe′√JC =2×30×√0.15=23.3Kw
2、电焊机：
Pe′= Pe′√JC COSφ=12× √0.65×0.87=8.4KW
三相等效设备容量Pe= √3 Pe′=1.72×8.4=14.6Kw
3、对弧焊机:
Pe′=Se′√JC COSФ=21√0.65×0.87=14.73Kw
三相等效设备容量Pe= √3 Pe′=1.72×14.73=25.34KW
4、动力设备容量和:
Σpe=23.3×2+7.5×2+25.34+4×2.8+2×2.8+1.5×6+11+13.8+14.6×2=166.74KW
照明设备容量和Pe=20KW
5、Pj1=KXΣpe=0.47×166.74+20=107.77KW
Qj1= Pj1*tgΦ=107.77×1.33=143.33kvar
Sj= √Pj12+ Qj12 =179.32kvA
6、变压器损耗:
△Pb=0.02Sj=0.02×179.32=3.59
△Qb=0.08Sj=0.08×179.32=14.35
即:△Sb=√△Pb2+△Qb2 =14.79kva

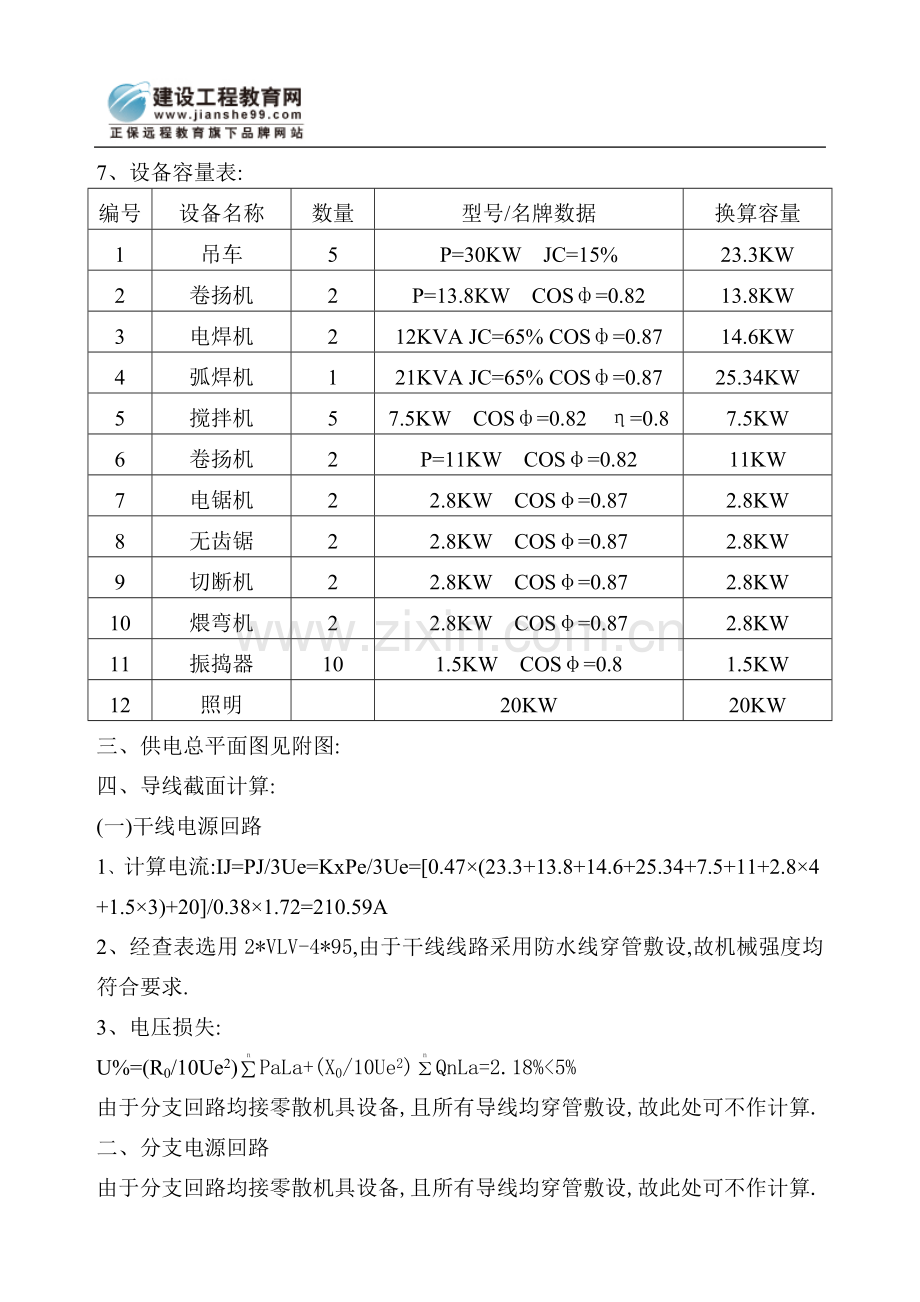

7、设备容量表:
编号
设备名称
数量
型号/名牌数据
换算容量
1
吊车
5
P=30KW JC=15%
23.3KW
2
卷扬机
2
P=13.8KW COSф=0.82
13.8KW
3
电焊机
2
12KVA JC=65% COSф=0.87
14.6KW
4
弧焊机
1
21KVA JC=65% COSф=0.87
25.34KW
5
搅拌机
5
7.5KW COSф=0.82 η=0.8
7.5KW
6
卷扬机
2
P=11KW COSφ=0.82
11KW
7
电锯机
2
2.8KW COSφ=0.87
2.8KW
8
无齿锯
2
2.8KW COSφ=0.87
2.8KW
9
切断机
2
2.8KW COSφ=0.87
2.8KW
10
煨弯机
2
2.8KW COSφ=0.87
2.8KW
11
振捣器
10
1.5KW COSφ=0.8
1.5KW
12
照明

20KW
20KW
三、供电总平面图见附图:
四、导线截面计算:
(一)干线电源回路
1、计算电流:IJ=PJ/3Ue=KxPe/3Ue=[0.47×(23.3+13.8+14.6+25.34+7.5+11+2.8×4
+1.5×3)+20]/0.38×1.72=210.59A
2、经查表选用2*VLV-4*95,由于干线线路采用防水线穿管敷设,故机械强度均符合要求.
3、电压损失:
U%=(R0/10Ue2)∑(n)PaLa+(X0/10Ue2)Σ(n)QnLa=2.18%<5%
由于分支回路均接零散机具设备,且所有导线均穿管敷设,故此处可不作计算.
二、分支电源回路
由于分支回路均接零散机具设备,且所有导线均穿管敷设,故此处可不作计算.
。经查表，吊车、电焊机、弧焊机回路采用10㎜2的橡皮电缆，其余设备回路均采用4㎜2的橡皮电缆。
五、重复接地布置
重复接地利用桩内主筋,分支箱补加钢管接地极.
六、安全用电措施和电气防火措施
1、安全用电措施
(1)本设计要求电气设备设置、安装、防护、使用及电气操作人员,必须符合JG46-88《施工现场临时用电安全技术规范》的要求.
(2) 施工现场用电必须采用三相五线制,保护零线自第一级漏电保护器电源侧引出,并与零线分开单独敷设,电气设备正常情况下不带电金属部件,均应做保护接零.
(3)配电箱配置俩级漏电保护器,漏电保护器采用电流动作型,动作电流不大于30MA,动作时间不大于0.1S.开关箱实行一机一箱一闸一漏.
(4)开关电器及电气装置必须完好无损,装设端正、牢固,不得拖地放置,导线及导线间接头绝缘必须良好,带电导线上严禁搭、挂、压其它物体,导线端做固定连结,配电箱分类别标志,配锁并有专人看护.
(5)电器检修要定时进行,检修时必须作到,停电、挂必要接地线,悬挂停电标志牌,检修人员穿戴和使用必要绝缘工具,有统一组织及专人指挥作业.
对上述技术措施作严格组织措施,对工人定期教育,严格交底并作好检测记录,建立安全用电责任制.
2、电气防火措施
(1)合理配置、整定、更换各种保护电器,在电气装置周围不得堆放易燃易爆和强腐蚀介质,不使用火源,配置绝缘灭火器材,禁止烟火.
(2)建立健全防火责任制,建立电气防火教育制度;提高用电人员防火自觉性,建立防火检查制度,建立防火队伍,强化防火领导体制.
