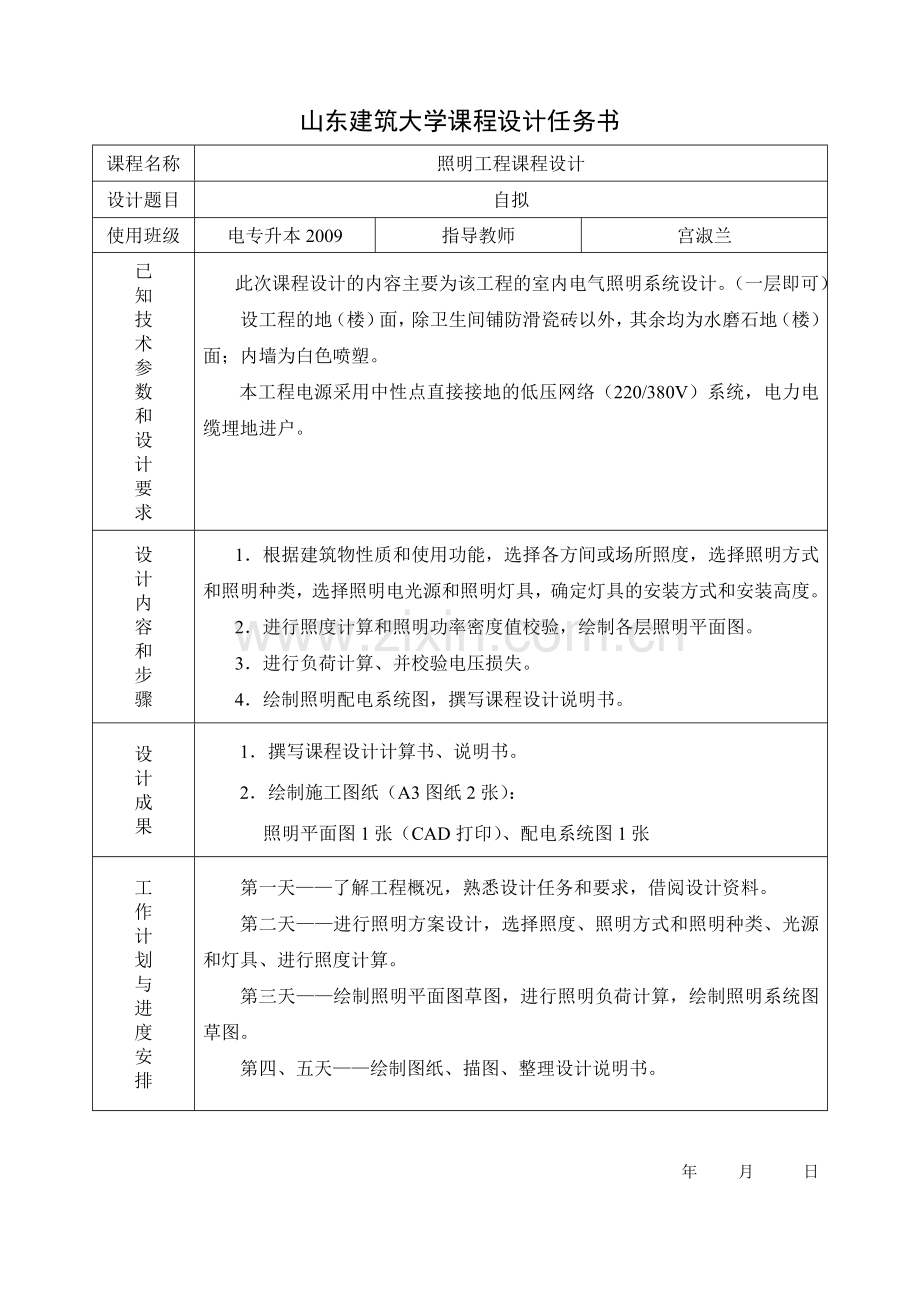

山东建筑大学课程设计任务书
课程名称
照明工程课程设计
设计题目
自拟
使用班级
电专升本2009
指导教师
宫淑兰
已
知
技
术
参
数
和
设
计
要
求
此次课程设计的内容主要为该工程的室内电气照明系统设计。（一层即可）
设工程的地（楼）面，除卫生间铺防滑瓷砖以外，其余均为水磨石地（楼）面；内墙为白色喷塑。
本工程电源采用中性点直接接地的低压网络（220/380V）系统，电力电缆埋地进户。
设
计
内
容
和
步
骤
1．根据建筑物性质和使用功能，选择各方间或场所照度，选择照明方式和照明种类，选择照明电光源和照明灯具，确定灯具的安装方式和安装高度。
2．进行照度计算和照明功率密度值校验，绘制各层照明平面图。
3．进行负荷计算、并校验电压损失。
4．绘制照明配电系统图，撰写课程设计说明书。
设
计
成
果
1．撰写课程设计计算书、说明书。
2．绘制施工图纸（A3图纸2张）：
照明平面图1张（CAD打印）、配电系统图1张
工
作
计
划
与
进
度
安
排
第一天——了解工程概况，熟悉设计任务和要求，借阅设计资料。
第二天——进行照明方案设计，选择照度、照明方式和照明种类、光源和灯具、进行照度计算。
第三天——绘制照明平面图草图，进行照明负荷计算，绘制照明系统图草图。
第四、五天——绘制图纸、描图、整理设计说明书。

年 月 日
