EMD-隔离设计注意事项.doc

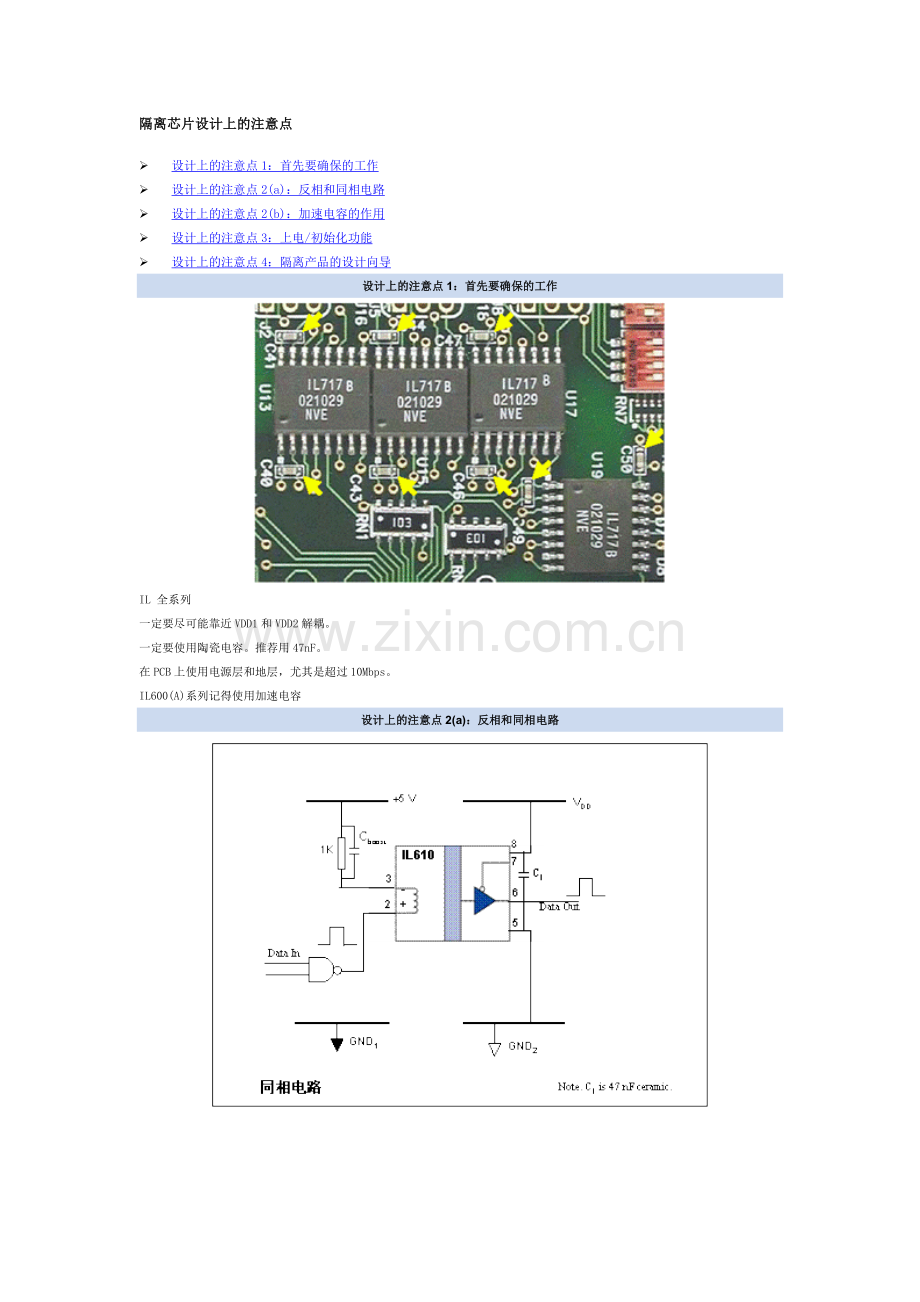

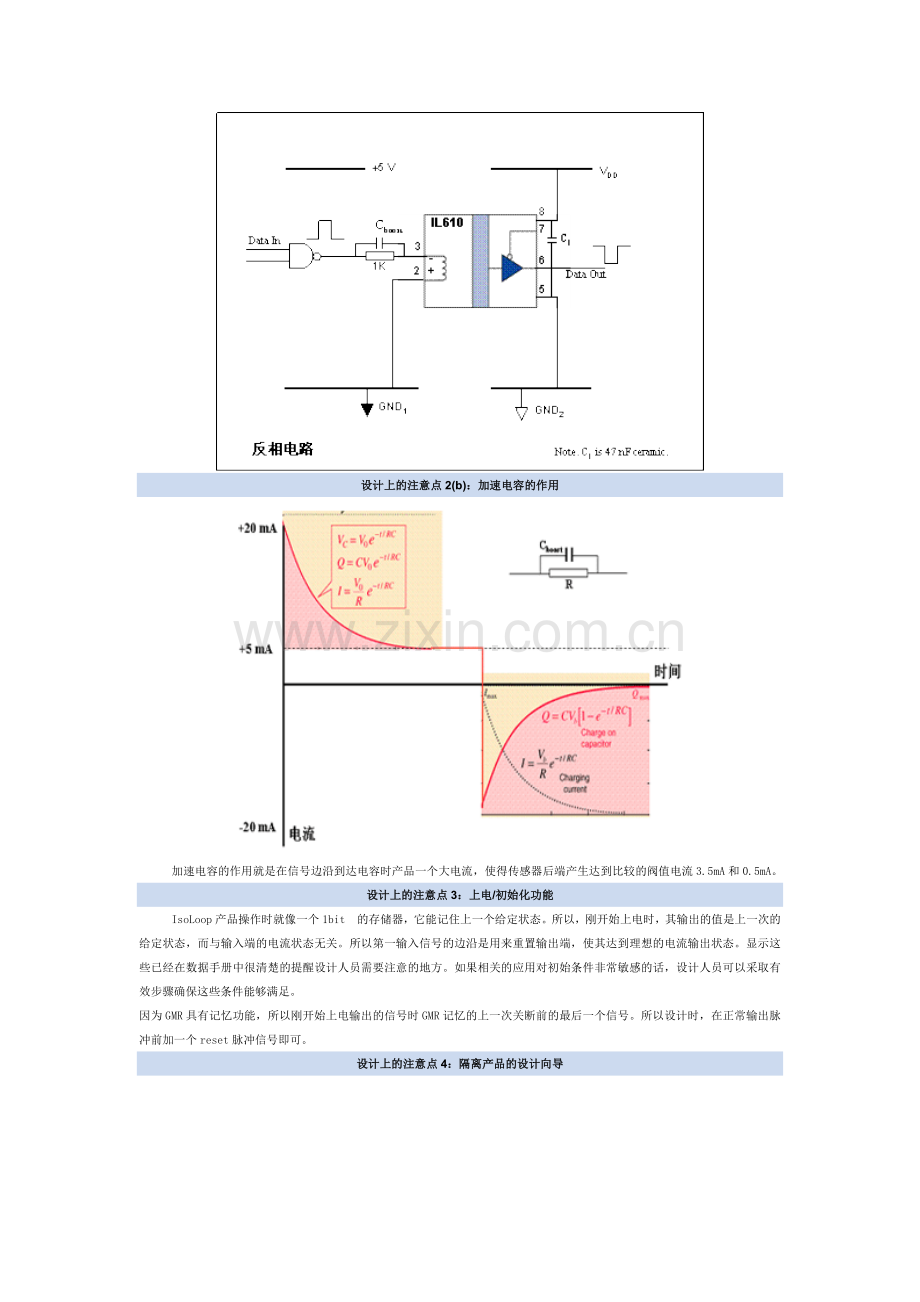

隔离芯片设计上的注意点 设计上的注意点1：首先要确保的工作 设计上的注意点2(a)：反相和同相电路 设计上的注意点2(b)：加速电容的作用 设计上的注意点3：上电/初始化功能 设计上的注意点4：隔离产品的设计向导设计上的注意点1：首先要确保的工作IL 全系列一定要尽可能靠近VDD1和VDD2解耦。一定要使用陶瓷电容。推荐用47nF。在PCB上使用电源层和地层，尤其是超过10Mbps。IL600(A)系列记得使用加速电容设计上的注意点2(a)：反相和同相电路设计上的注意点2(b)：加速电容的作用加速电容的作用就是在信号边沿到达电容时产品一个大电流，使得传感器后端产生达到比较的阀值电流3.5mA和0.5mA。设计上的注意点3：上电/初始化功能IsoLoop产品操作时就像一个1bit的存储器，它能记住上一个给定状态。所以，刚开始上电时，其输出的值是上一次的给定状态，而与输入端的电流状态无关。所以第一输入信号的边沿是用来重置输出端，使其达到理想的电流输出状态。显示这些已经在数据手册中很清楚的提醒设计人员需要注意的地方。如果相关的应用对初始条件非常敏感的话，设计人员可以采取有效步骤确保这些条件能够满足。因为GMR具有记忆功能，所以刚开始上电输出的信号时GMR记忆的上一次关断前的最后一个信号。所以设计时，在正常输出脉冲前加一个reset脉冲信号即可。设计上的注意点4：隔离产品的设计向导
