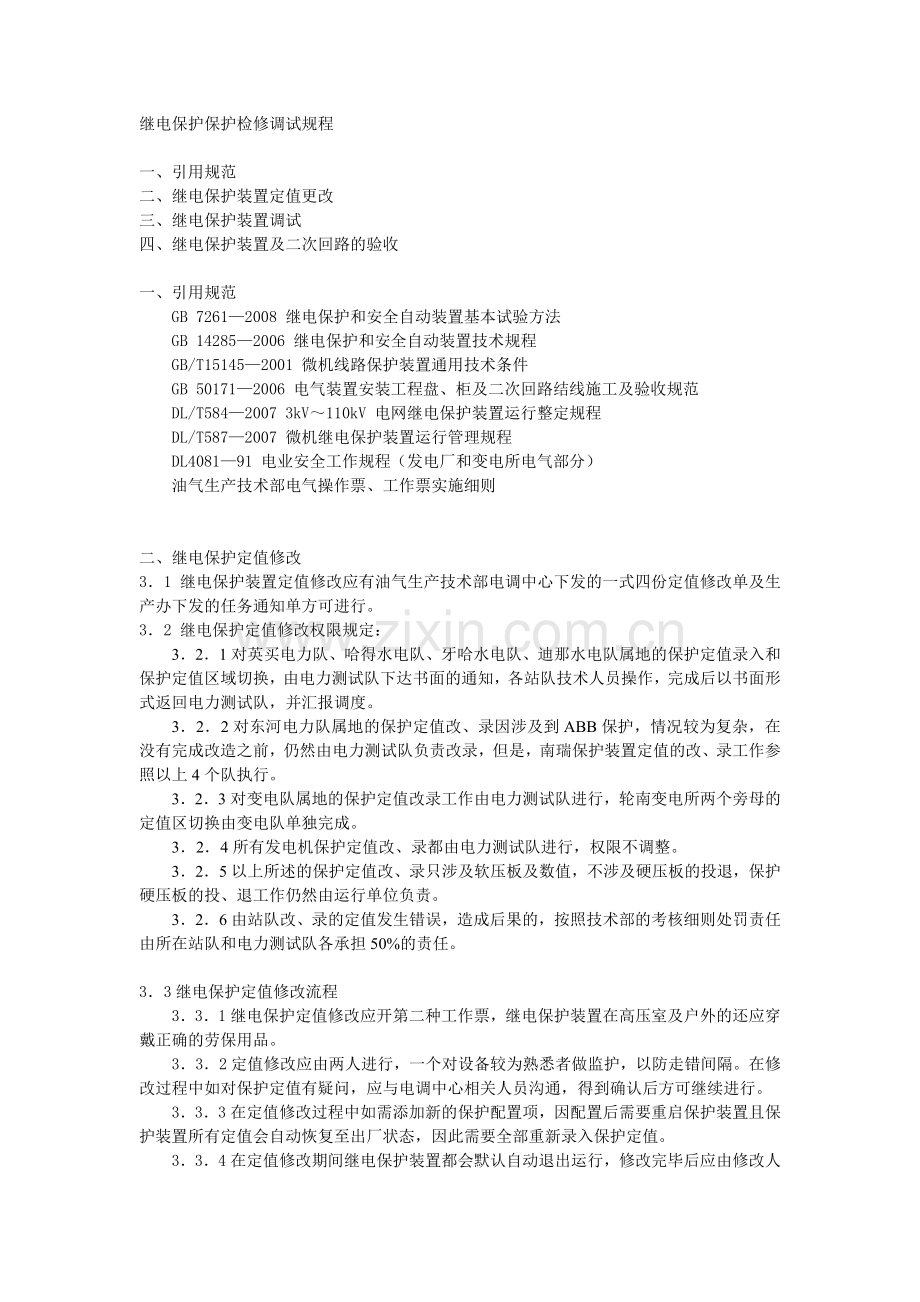

继电保护保护检修调试规程

一、 引用规范
二、 继电保护装置定值更改
三、 继电保护装置调试
四、继电保护装置及二次回路的验收

一、 引用规范
GB 7261—2008 继电保护和安全自动装置基本试验方法
GB 14285—2006 继电保护和安全自动装置技术规程
GB/T15145—2001 微机线路保护装置通用技术条件
GB 50171—2006 电气装置安装工程盘、柜及二次回路结线施工及验收规范
DL/T584—2007 3kV～110kV 电网继电保护装置运行整定规程
DL/T587—2007 微机继电保护装置运行管理规程
DL4081—91 电业安全工作规程（发电厂和变电所电气部分）
油气生产技术部电气操作票、工作票实施细则

二、继电保护定值修改
3．1 继电保护装置定值修改应有油气生产技术部电调中心下发的一式四份定值修改单及生产办下发的任务通知单方可进行。
3．2 继电保护定值修改权限规定：
3．2．1对英买电力队、哈得水电队、牙哈水电队、迪那水电队属地的保护定值录入和保护定值区域切换，由电力测试队下达书面的通知，各站队技术人员操作，完成后以书面形式返回电力测试队，并汇报调度。
3．2．2对东河电力队属地的保护定值改、录因涉及到ABB保护，情况较为复杂，在没有完成改造之前，仍然由电力测试队负责改录，但是，南瑞保护装置定值的改、录工作参照以上4个队执行。
3．2．3对变电队属地的保护定值改录工作由电力测试队进行，轮南变电所两个旁母的定值区切换由变电队单独完成。
3．2．4所有发电机保护定值改、录都由电力测试队进行，权限不调整。
3．2．5以上所述的保护定值改、录只涉及软压板及数值，不涉及硬压板的投退，保护硬压板的投、退工作仍然由运行单位负责。
3．2．6由站队改、录的定值发生错误，造成后果的，按照技术部的考核细则处罚责任由所在站队和电力测试队各承担50%的责任。

3．3继电保护定值修改流程
3．3．1继电保护定值修改应开第二种工作票，继电保护装置在高压室及户外的还应穿戴正确的劳保用品。
3．3．2定值修改应由两人进行，一个对设备较为熟悉者做监护，以防走错间隔。在修改过程中如对保护定值有疑问，应与电调中心相关人员沟通，得到确认后方可继续进行。
3．3．3在定值修改过程中如需添加新的保护配置项，因配置后需要重启保护装置且保护装置所有定值会自动恢复至出厂状态，因此需要全部重新录入保护定值。
3．3．4在定值修改期间继电保护装置都会默认自动退出运行，修改完毕后应由修改人员检查新的保护定值，确认无误后退出定值修改状态，并将继电保护装置恢复至运行状态。
3．3．5由监护人员再次核对修改后的保护定值，确认无误后在继电保护定值单上签字。
3．3．6当值值班负责人应检查新定值与定值单是否一致，确认无误后在继电保护定值单上签字。
3．3．7结束所开第二种工作票，将保护定值单一份留所在站队，一份返至电调中心，一份返至电力技术科，一份在电力测试队留存。

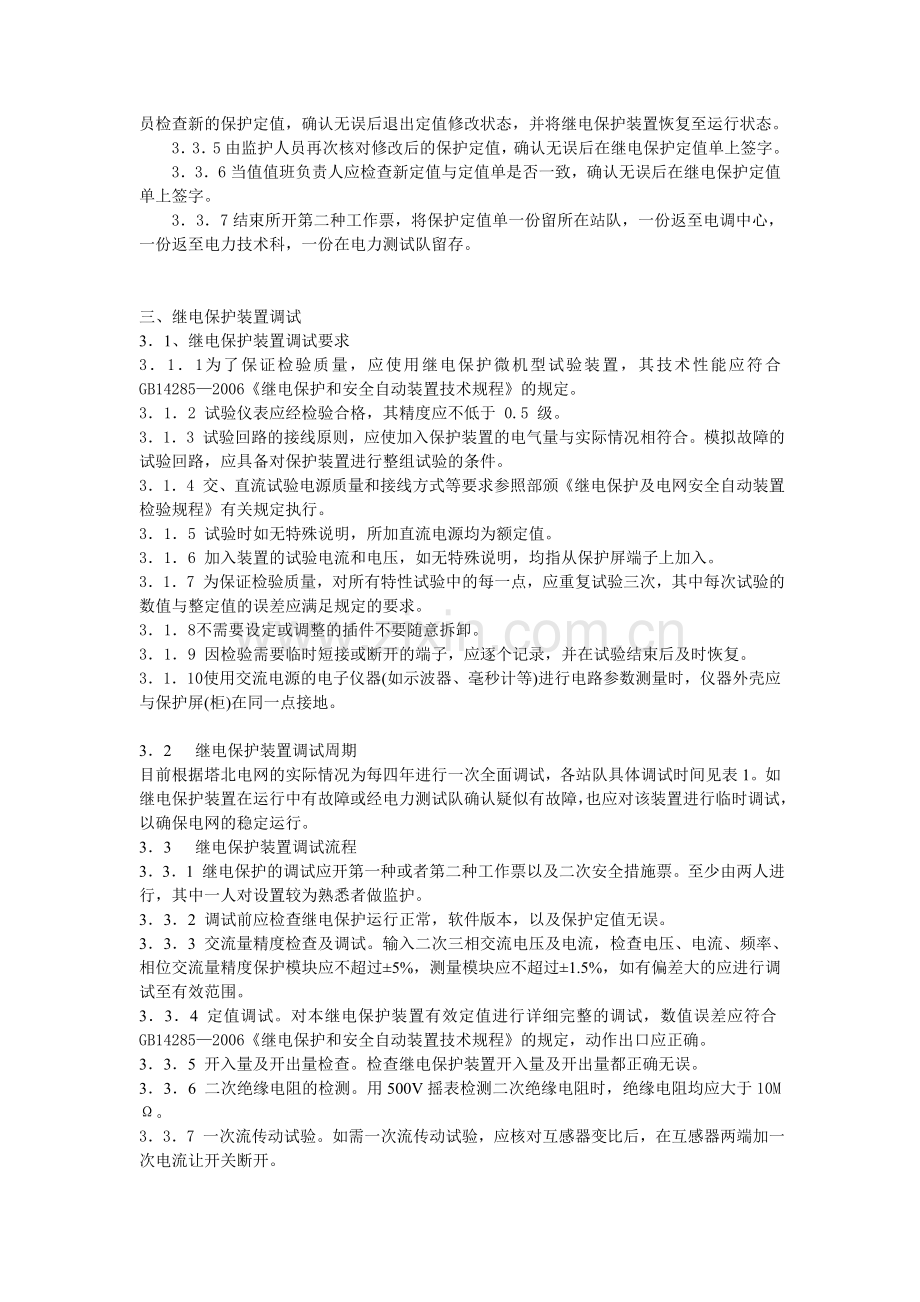

三、 继电保护装置调试
3．1、继电保护装置调试要求
3．1．1为了保证检验质量，应使用继电保护微机型试验装置，其技术性能应符合 GB14285—2006《继电保护和安全自动装置技术规程》的规定。
3．1．2 试验仪表应经检验合格，其精度应不低于 0.5 级。
3．1．3 试验回路的接线原则，应使加入保护装置的电气量与实际情况相符合。模拟故障的试验回路，应具备对保护装置进行整组试验的条件。
3．1．4 交、直流试验电源质量和接线方式等要求参照部颁《继电保护及电网安全自动装置检验规程》有关规定执行。
3．1．5 试验时如无特殊说明，所加直流电源均为额定值。
3．1．6 加入装置的试验电流和电压，如无特殊说明，均指从保护屏端子上加入。
3．1．7 为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数值与整定值的误差应满足规定的要求。
3．1．8不需要设定或调整的插件不要随意拆卸。
3．1．9 因检验需要临时短接或断开的端子，应逐个记录，并在试验结束后及时恢复。
3．1．10 使用交流电源的电子仪器(如示波器、毫秒计等)进行电路参数测量时，仪器外壳应与保护屏(柜)在同一点接地。

3．2 继电保护装置调试周期
目前根据塔北电网的实际情况为每四年进行一次全面调试，各站队具体调试时间见表1。如继电保护装置在运行中有故障或经电力测试队确认疑似有故障，也应对该装置进行临时调试，以确保电网的稳定运行。
3．3 继电保护装置调试流程
3．3．1 继电保护的调试应开第一种或者第二种工作票以及二次安全措施票。至少由两人进行，其中一人对设置较为熟悉者做监护。
3．3．2 调试前应检查继电保护运行正常，软件版本，以及保护定值无误。
3．3．3 交流量精度检查及调试。输入二次三相交流电压及电流，检查电压、电流、频率、相位交流量精度保护模块应不超过±5%，测量模块应不超过±1.5%，如有偏差大的应进行调试至有效范围。
3．3．4 定值调试。对本继电保护装置有效定值进行详细完整的调试，数值误差应符合GB14285—2006《继电保护和安全自动装置技术规程》的规定，动作出口应正确。
3．3．5 开入量及开出量检查。检查继电保护装置开入量及开出量都正确无误。
3．3．6 二次绝缘电阻的检测。用500V摇表检测二次绝缘电阻时，绝缘电阻均应大于10MΩ。
3．3．7 一次流传动试验。如需一次流传动试验，应核对互感器变比后，在互感器两端加一次电流让开关断开。
3．3．8 继电保护装置调试结束后应在7天内做出试验报告。
3．4 继电保护装置的升级
3．4．1继电保护装置在运行过程中如果需要升级软件版本或者硬件配置，应由继电保护装置生产厂家与电力测试队共同完成。
3．4．2继电保护装置升级应开第一种或第二种工作票，如需要还应开第二种安全措施票。
3．4．3继电保护装置升级后应重新核对保护定值，如果是软件版本的升级或者主要硬件的升级，还必须应重新对该装置进行全面调试，确保精度、开入量、开出量及通讯全部正常后方可投入运行。

3． 5 继电保护装置模块或者板件的更换
3．5．1 继电保护装置在运行过程中如果需要更换内部模块或者板件，应开第一种或第二种工作票，如需要还应开第二种安全措施票。
3．5．2继电保护装置更换模块或者板件后应重新核对保护定值，如果是主要模块板件的更换，还必须应重新对该装置进行全面调试，确保精度、开入量、开出量及通讯全部正常后方可投入运行。

四、 保护装置的验收
4．1 继电保护装置的验收应符合GB 50171—2006 电气装置安装工程盘、柜及二次回路结线施工及验收规范。
4．2 继电保护验收试验应涵盖该装置所有保护项目，确保所有试验符合要求。
4．3 继电保护验收时应检查二次接线，并按要求用1000V兆欧表对所有二次回路进行绝缘试验并合格。
4．4继电保护验收时应调试好交易量的精度符合要求，开入量开出量正常，并核对开入量、开出量与其关联的其他设备连接正确，通讯正常。
