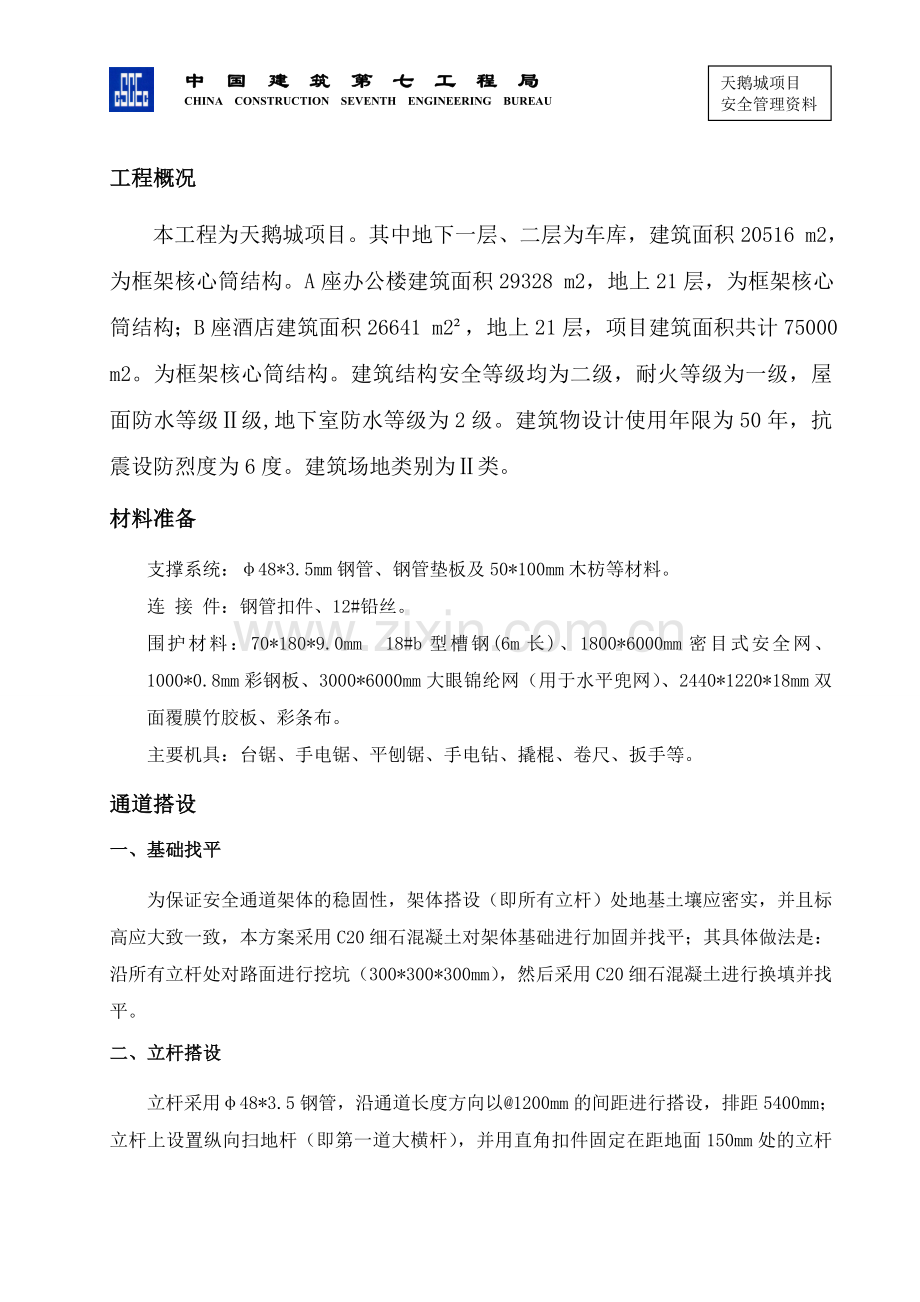

工程概况
本工程为天鹅城项目。其中地下一层、二层为车库，建筑面积20516 m2，为框架核心筒结构。A座办公楼建筑面积29328 m2，地上21层，为框架核心筒结构；B座酒店建筑面积26641 m2²，地上21层，项目建筑面积共计75000 m2。为框架核心筒结构。建筑结构安全等级均为二级，耐火等级为一级，屋面防水等级Ⅱ级,地下室防水等级为2级。建筑物设计使用年限为50年，抗震设防烈度为6度。建筑场地类别为Ⅱ类。
材料准备
支撑系统：φ48*3.5mm钢管、钢管垫板及50*100mm木枋等材料。
连 接 件：钢管扣件、12#铅丝。
围护材料：70*180*9.0mm 18#b型槽钢(6m长)、1800*6000mm密目式安全网、1000*0.8mm彩钢板、3000*6000mm大眼锦纶网（用于水平兜网）、2440*1220*18mm双面覆膜竹胶板、彩条布。
主要机具：台锯、手电锯、平刨锯、手电钻、撬棍、卷尺、扳手等。
通道搭设
一、基础找平
为保证安全通道架体的稳固性，架体搭设（即所有立杆）处地基土壤应密实，并且标高应大致一致，本方案采用C20细石混凝土对架体基础进行加固并找平；其具体做法是：沿所有立杆处对路面进行挖坑（300*300*300mm），然后采用C20细石混凝土进行换填并找平。
二、立杆搭设
立杆采用φ48*3.5钢管，沿通道长度方向以@1200mm的间距进行搭设，排距5400mm；立杆上设置纵向扫地杆（即第一道大横杆），并用直角扣件固定在距地面150mm处的立杆上，立杆的垂直偏差不得大于架高的1/300，同时其绝对偏差不大于75mm。
三、横杆搭设
1）、大横杆
大横杆采用φ48*3.5钢管，对立杆起约束作用；以@1500mm的步距沿通道高度进行搭设（具体数据及布置详见通道立面图），与立杆用直角扣件扣紧，不得遗漏。上下相邻的大横杆在立杆的里外两侧错开布置，减少立杆偏心受荷。大横杆采用对接扣件连接，接头与相邻立杆距离≤500mm。同一平面内侧和外侧、上步和下步相邻的两根大横杆的接头均匀相互错开，不得出现在同一跨间内，水平间距≥500mm。同一排大横杆水平偏差不大于该通道总长度的1/250且不得大于50mm。
2）、小横杆
小横杆采用φ48*3.5钢管，对立杆与大横杆起约束作用；以@1200mm的间距沿通道长度方向进行搭设（具体数据及布置详见通道立面图），并紧贴立杆用直角扣件扣紧在大横杆上。
四、剪刀撑搭设
剪刀撑从沿通道两端起，每5根立杆设置一道，并沿通道架高及通道长度方向连续布置（详见图3）。
通道安全防护
一、第一层防护
在通道架高5100mm处，先沿通道宽度及长度范围内进行满铺18mm厚双面覆膜板三层，并用22号铁丝与小横杆进行绑扎牢固；并沿通道宽度及长度范围内进行满挂一层水平兜网；再用18#b型槽钢b*h*d=70*180*9.0mm mm沿通道长度范围内以间距@1200mm均匀布置（如图2所示）；然后再用木板b*h=300*50mm的木板满铺于槽钢上面；最后用18mm厚双面覆膜板三层满铺于通道长*宽范围内，用钉子与木板钉牢。
二、第二层防护
在通道架高4500mm处，先沿通道宽度及长度范围内进行满铺18mm厚双面覆膜板三层，并用22号铁丝与小横杆进行绑扎牢固；并沿通道宽度及长度范围内进行满挂一层彩条布；再用18#b型槽钢b*h*d=70*180*9.0mm mm沿通道长度范围内以间距@1200mm均匀布置（如图2所示）；然后再用木板b*h=300*50mm的木板满铺于槽钢上面；最后用18mm厚双面覆膜板三层满铺于通道长*宽范围内，用钉子与木
三、护头棚防护
为了防止掉落物品飞溅，故设此护头棚；其围护主要采用外侧满挂密目式安全网，内侧满挂钢丝网一层及锦纶网两层。
四、全通道防护
整个通道的防护采用外侧满挂密目式安全网，内侧采用宽*厚=1000mm*0.8mm的彩钢板沿通道全场范围内进行围护。
