第三章 施工部署
一、施工总目标
1、质量目标：本工程达到合格工程标准；

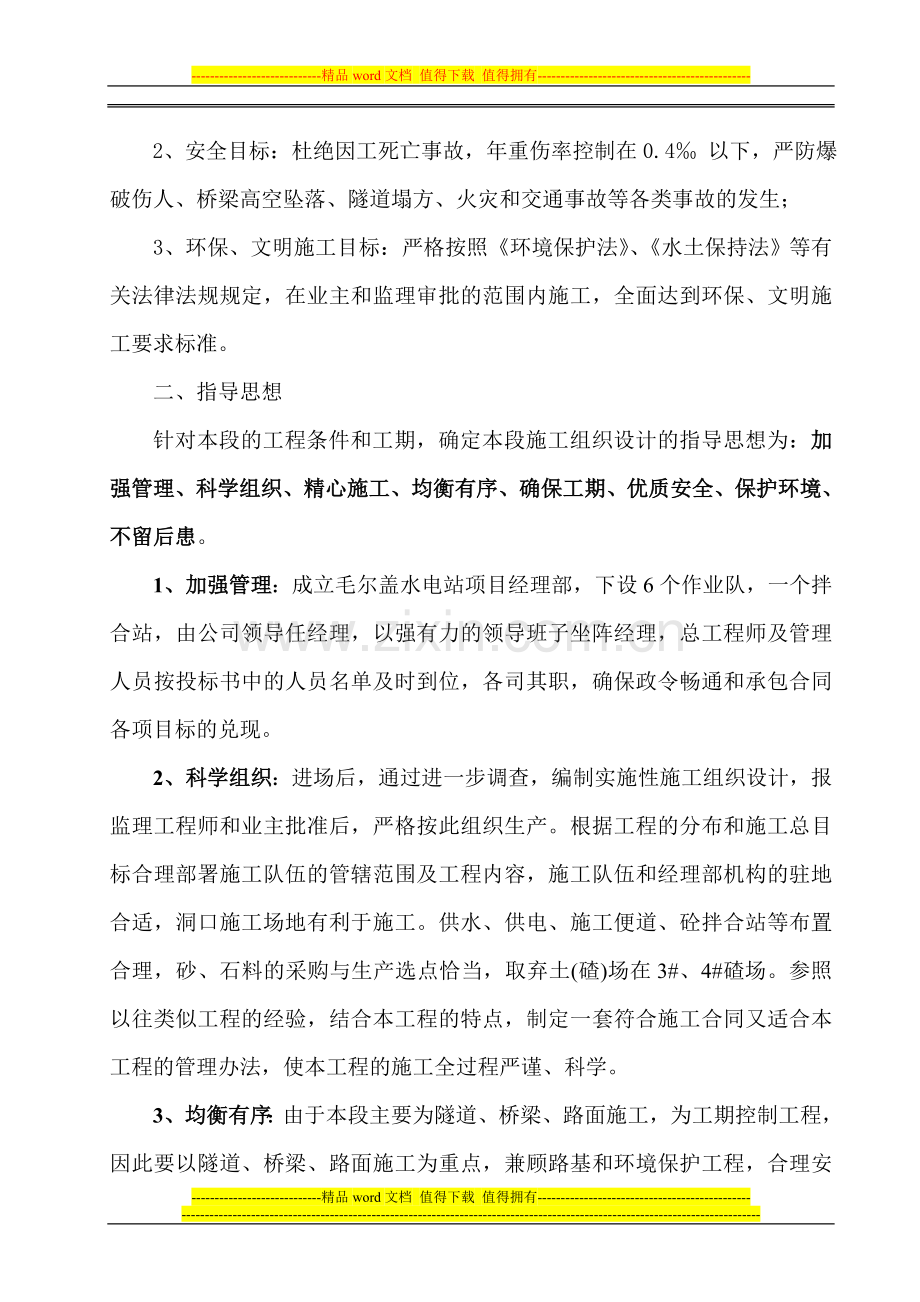

2、安全目标：杜绝因工死亡事故，年重伤率控制在0.4‰ 以下，严防爆破伤人、桥梁高空坠落、隧道塌方、火灾和交通事故等各类事故的发生；
3、环保、文明施工目标：严格按照《环境保护法》、《水土保持法》等有关法律法规规定，在业主和监理审批的范围内施工，全面达到环保、文明施工要求标准。
二、指导思想
针对本段的工程条件和工期，确定本段施工组织设计的指导思想为：加强管理、科学组织、精心施工、均衡有序、确保工期、优质安全、保护环境、不留后患。
1、加强管理：成立毛尔盖水电站项目经理部，下设6个作业队，一个拌合站，由公司领导任经理，以强有力的领导班子坐阵经理，总工程师及管理人员按投标书中的人员名单及时到位，各司其职，确保政令畅通和承包合同各项目标的兑现。
2、科学组织：进场后，通过进一步调查，编制实施性施工组织设计，报监理工程师和业主批准后，严格按此组织生产。根据工程的分布和施工总目标合理部署施工队伍的管辖范围及工程内容，施工队伍和经理部机构的驻地合适，洞口施工场地有利于施工。供水、供电、施工便道、砼拌合站等布置合理，砂、石料的采购与生产选点恰当，取弃土(碴)场在3#、4#碴场。参照以往类似工程的经验，结合本工程的特点，制定一套符合施工合同又适合本工程的管理办法，使本工程的施工全过程严谨、科学。
3、均衡有序：由于本段主要为隧道、桥梁、路面施工，为工期控制工程，因此要以隧道、桥梁、路面施工为重点，兼顾路基和环境保护工程，合理安排施工顺序，全段的施工做到紧条有序。
4、确保工期：保证在业主、监理工程师、施工单位商定的工期前干净利落地完成本工程，并保证混凝土路面工程和环境保护设施按期完成。
5、优质安全：在我公司在质量管理经验的基础上，总结类似项目施工的相关经验，把ISO9001系列标准贯穿施工全过程，高标准，严要求。无论隧道、桥涵、路基及附属工程，均一次成优，确保全部工程达到国家、交通部现行的工程质量验收标准。工程一次验收合格率达到100%，优良率92%以上。隧道工程达到不渗不漏，确保全段创优；坚持“安全第一，预防为主”的方针，严格各项操作规程，有针对性的制定防洪、防火、防冻措施，确保安全生产指标达国标。消化设计文件、吃透设计意图，按设计及规范施工，确保工程质量。
6、保护环境：切实搞好标准化工地建设，文明施工。严格遵守国家环境保护法律、法规及当地政府对环保的有关规定和要求。取弃土(碴)严格按设计文件办理，取弃土场及时复耕绿化，防止水土流失。施工废水不随意乱排，不污染环境。重视野外施工环境保护，珍惜国土资源。
7、不留后患：严格按设计文件和施工规范的要求施工，确保工程质量，且在施工过程中要加强观察(测)，发现任何与设计不符的情况，及时报告设计单位和业主进行修改或补充完善，并积极予以实施，使工程不留任何后患，经得起时间年限的检验。
三、项目优势
中铁二局股份有限公司是由中铁二局集团有限公司（前身为铁道部第二工程局）作为主发起人，联合中铁宝桥股份有限公司、成都铁路局、铁道部第二勘测设计院、西南交通大学等四家发起人，共同发起设立的股份有限公司，是中国铁路建设系统第一家上市公司。
公司注册资本4.1亿元人民币，截止2004年9月30日，拥有总资产51.34亿元，净资产17.7亿元，大型施工机械设备4552台（套），原值13.7亿元，年生产能力超过85亿元。公司本部及各控股子公司在职员工20604人，其中各类专业技术人员7428人，教授级高工211人，副高及中级专业技术人员2625人,技师53人，高中级技工8363人。
公司已通过ISO9001质量管理体系、ISO14001环境管理体系和OSHM18000职业安全健康管理体系认证，被认定为国家高新技术企业，拥有铁路工程施工总承包特级资质，公路、市政公用工程总承包壹级资质，桥梁、隧道、公路路面和路基工程专业承包壹级资质以及城市轨道交通工程专业承包资质，主营各类工业、能源、交通、民用等工程项目施工承包和机械租赁。
公司坚持“科技先导，质量为本，重誉守约，用户至上”的质量方针，严格施工全过程控制，积极推行全面质量管理，求真务实，竭力创优。公司施工的深圳雅园立交桥、成渝高速公路缙云山隧道、深圳广东浮法玻璃厂、衡（阳）广（州）铁路复线连江口-源潭段、广（州）深（圳）准高速公路石龙特大桥、重庆渝澳大桥等6项工程荣获国家建设工程鲁班金像奖；京珠高速公路府伦河特大桥、（北）京九（龙）铁路平湖南编组站、西康铁路Ⅷ和Ⅸ标段线下综合工程等20项工程荣获国家优质工程奖；厦门仙岳山隧道获中国市政等80项工程荣获省部级优质工程奖。公司先后被评为全国优秀施工企业、全国工程质量管理先进企业、全国质量效益型先进施工企业和全国用户满意施工企业，跻身全国55家优秀施工企业行列。
公司参加了数十条铁路干支线计7500余公里和大量交通、能源、水利、工业与民用建筑等基础设施的建设，为国家经济建设作出了重大贡献。我公司作为主战单位参加了青藏铁路、新疆精伊霍铁路、兰州至武威二线铁路等艰巨的施工项目，在复杂、恶劣、高原、冻土等环境中施工积累了丰富经验。经营规模、工程质量、施工技术在国内同行业中居于领先水平，在工程建筑界享有盛誉。
四、总体施工方案
根据工程特点和合同工期要求，以“贝尔隧道、路基土石方及防护、路面工程施工为龙头，合理统筹、均衡安排”的原则进行施工安排。
1、路基工程
土方采用机械开挖，石方采用控制爆破开挖，自卸汽车运输；路堤填料利用路堑挖方，人工配合装载机摊铺平整、冲击式振动压路机碾压，洒水车补充洒水。
路基施工期间，雨季来临前完成截水沟施工，施工过程中进行急流槽、排水沟的施工，防护工程在路基开挖及填筑过程中及时施工。
2、桥梁工程
基坑开挖：基础土方采用人工配合挖掘机开挖，石方采用松动爆破开挖。
基础、台身、连续板施工：基础采用C20片石混凝土、台身及防撞护栏采用大块钢模；连续板采有满堂支架现浇施工；砼采用拌合站集中拌合，砼输送车运输，吊车起吊浇注结构混凝土。
3、涵洞工程
基坑采用机械放坡开挖，基础、台身、台帽、帽石、盖板采用定型钢模型分段安装成型，吊车吊送砼入模，插入式振捣器捣密实。端翼墙及基底换填采用挤浆法施工。
4、隧道工程
根据洞口地形、地质特点和工期安排，隧道施工单向掘进，按“短进尺，强支护，早成环，衬砌紧跟”的原则组织实施。采用分部开挖法、上下台阶法或全断面法开挖，拱部光面爆破法、边墙预裂爆破；挖掘机、装载机配合自卸汽车装运；喷射砼采用干喷工艺；砼衬砌采用液压衬砌台车和泵送砼作业。采取超前地质预报措施，采用先进的量测、探测技术指导施工。
5、路面工程
采用路拌法施工级配碎石底基层，厂拌法施工混凝土面层及水稳层，摊铺机施工水泥稳定碎石基层，滑模摊铺机施工水泥混凝土路面，配备大型自动化控制的混凝土搅拌楼及水稳拌合楼，采用滑模摊铺机配备有密集排列（40cm）的超高频率的振动棒捣固混凝土路面、采用重型振动机压实底基层及水稳层。
附属设施及设备安装按相关规范要求施工。
五、施工组织机构
1、施工组织机构
我公司为实施本合同段工程建立“毛尔盖水电站项目经理部”。项目经理部本着“精干、高效、廉洁”的原则组建，项目部设项目经理1人、副经理2人、项目总工程师1人。目经理对本项目的工期、质量和安全全面负责，制定实现工期、质量和安全目标的具体措施和规章制度。负责施工生产的组织管理和指挥调度，配合业主及监理工程师的工作，代表公司履行合同及承诺。经理部下设工程部、物资部、合同部、财务部、机电部、质安部、协调部、办公室、工地试验室共七部两室。
工程部负责日常施工技术、测量、技术管理工作和现场施工指挥工作，使施工及进度按业主方要求正常进行，其人员包括了土木工程师、测量工程师等；同时在项目总工程师领导下与设计及监理单位直接接触，解决施工中发生的技术问题，对施工过程中的质量进行检查，保证工程质量。工程竣工文件编制工作也由工程部完成；
物资部负责工地材料采购、管理、发放等工作，保证工地施工材料供应；
合同部负责与业主方、监理方相关部门联系，与工程部和财务部合作，及时作好工程计量与验工计价工作，力争验工计价工作尽早完成，保证施工及时到位，保证施工顺利进行；
财务部负责与业主方相关部门联系，保证资金流通正常和日常资金的管理工作，以保障工程进展顺利；
机电部负责施工机械、施工用电的日常维修保养、检查协调、安装调试工作，保证机械设备的完好率、运转率，以及施工用电的正常供应，以利施工正常进行；
质安部负责与监理单位协作，做好工程的自检及隐蔽检查工作，保证工程施工的顺利进行；同时提出质量要求、安全要求，对施工质量、安全进行检查、指导，在过程中把好质量关、安全关，保证施工质量和安全；
协调部专职对外协调工作，负责与业主、监理工程师、县移民办、乡政府进行征地、协调工作，及时与业主、监理工程师、县、乡各级政府取得联系，保障施工的进展顺利；
工地试验室负责工程施工日常检测工作，把好路基、桥梁涵洞、隧道、路面等的工程质量，保证工程质量符合规范及设计要求；
办公室负责日常文书整理工作，做好上传下达工作和日常接待工作安排。
每个项目队配备技术干部及其他管理人员共10人，根据工程的具体情况设置作业班组。
为承包本合同工程设立的组织机构见《表1为承包本合同工程设立的组织机构图》，主要人员详见《表2 在本合同工程任职的主要人员表》。
2、劳力安排及任务划分
根据工程需要，调遣投入本合同段的施工队伍以青藏铁路柳梧段项目队为主体，配以部分松林河一级水电站项目施工人员及管理人员，具有丰富的高原冻土、严寒地区、风积砂地层的路基、桥涵、隧道施工经验，作风顽强，善打硬仗，是我公司的骨干队伍。计划安排5个作业队，高峰时投入劳动力594人。施工中将统筹考虑，动态管理，按施工需要对人员、机具适时进行调整。施工任务划分及劳动力安排见图2-1。
施工任务划分及劳动力安排表 表2-2
序号
队伍安排
任 务 划 分
劳力组织（人）
1
项目经理部
负责本合同段的施工组织、管理、协调
15
2
路基作业队
负责管段内所有路基工程
149
3
隧道作业一队
负责贝尔隧道出口段施工
120
4
隧道作业二队
负责贝尔隧道进口段施工
120
5
路面作业队
负责整个标段路面施工
130
6
桥涵作业队
负责西尔沟桥及管段内所有涵洞工程
60
合计

594
现场施工人员配置根据施工进度需要，隧道按两个口掘进，路基、路面按照平行流水作业进行配置，整个施工高峰期出现于2006年11、12月份及2007年1、2、3月份。
劳动力计划表 表-2-3
序号
工 种
05年
2 0 0 6 年
12
月
1月
2月
3月
4月
5月
6月
7月
8月
9月
10月
11月
1
管理人员
20
25
35
35
35
35
35
35
35
35
30
15
2
钢筋工
5
10
15
20
25
35
35
35
35
35
20
5
3
砼 工
8
15
20
20
20
45
45
45
45
45
15
5
4
木工
10
15
20
20
20
25
25
25
25
25
15
8
5
焊 工
3
5
10
10
15
20
20
20
20
15
5
2
6
爆破工
2
5
10
15
20
20
20
20
15
15
10
0
7
开挖技工
0
8
15
20
30
40
40
40
35
30
20
0
8
操作司机
4
8
12
20
30
30
30
30
30
25
25
5
9
电 工
3
6
6
8
8
8
8
8
8
8
6
2
10
管道技工
3
3
6
8
10
10
10
10
10
10
6
2
11
修 理 工
2
4
6
8
8
10
10
10
10
10
6
2
12
测 量 工
4
6
6
6
6
6
6
6
6
6
6
4
13
防水技工
0
10
20
30
40
40
40
40
40
40
40
10
14
普 工
20
60
80
100
120
150
150
150
150
120
100
25
15
后勤人员
3
8
12
20
20
20
20
20
20
20
20
5
16
砌石工
5
40
60
80
80
80
80
80
40
20
20
5

合计
92
228
328
420
487
574
574
574
524
459
344
95
六、主要施工机械设备及主要试验、测量及质量检验设备
为按期、优质完成本工程施工，我公司以“设备先进、高技术含量、机械化作业为主”的原则配置本合同段机械设备、质检、测量及试验仪器。投入本合同工程的主要施工机械详见附表《表3 投入本合同工程的主要施工机械表》；配备本合同工程的主要的材料试验、测量、质检仪器设备详见附表《表4 配备本合同工程主要的材料试验、测量、质检仪器设备表》。
1、施工机械设备配备原则
主要施工机械设备配备以满足机械化作业、工期安排为前提，隧道按照进、出口同时掘进，挑选我方现有精良设备，投入到毛尔盖水电站库区S302省道改线公路工程施工中。机具设备根据工程施工的实际进度和需要分期分批进入现场，并随时根据实际情况进行调整，确保工程按期完成。
2、投入本工程的主要施工机械设备表见附表3。
投入本合同工程的主要施工机械表 表3
设备名称
型号及规格
数量
制造厂名
购置
年份
购置
原值
已使用
台时
检修
情况
现在
何处
进场时间
现有状况
一
隧道设备
湿喷机
TK961
6
成都岩锋
04年
9万
40
良好
成都
2006.2
良好
挖掘机
PC-200
2
日本小松
03年
110万
0
良好
德阳
2005.12
良好
轮式装载机
966D
1
CAT美国
03年
60万
0
良好
成都
2005.12
良好
轮式装载机
966D
1
CAT美国
03年
60万
0
良好
成都
2006.8
良好
砼输送泵
HB60T
4
三一重工
04年
80万
0
良好
西昌
2006.3
良好
液压衬砌台车
定制
2
广汉
06年
30万
0
良好
成都
2006.8
良好
自卸汽车
CQ19 210/Z35
8
重庆红岩
05年
8万
25
良好
成都
2005.12
良好
自卸汽车
CQ19 210/Z35
6
重庆红岩
05年
8万
25
良好
成都
2006.3
良好
砼输送罐车
NTQ500D
1
日本三菱
04年
60万
120
良好
兰州
2006.1
良好
砼输送罐车
NTQ500D
1
日本三菱
04年
60万
120
良好
兰州
2006.4
良好
注 浆 机
SNS
3
杭州新立
05年
12万
20
良好
成都
2006.2
良好
发 电 机
100~150KW/H
2
贵州龙泉
04年
25万
130
良好
成都
2006.1
良好
空 压 机
4L-20/8
4
重庆
05年
15万
100
良好
成都
2006.3
良好
风 镐
G60A
5
福建
05年
0.15万
0
良好
成都
2006.1
良好
风 镐
G60A
10
福建
05年
0.15万
0
良好
成都
2006.3
良好
轴流式通风机
2X55
2
成都
05年
5万
50
良好
成都
2006.3
良好
风 钻
YD-28
5
江西
05年
0.2万
0
良好
成都
2006.1
良好
风 钻
YD-28
15
江西
05年
0.2万
0
良好
成都
2006.4
良好
地质钻机
MGJ50
1
广西
04年
25万
70
良好
成都
2006.2
良好
抽 水 机
60m扬程
3
浙江
05年
2万
0
良好
成都
2006.3
良好
二
路基及路面设备
挖 掘 机
PC-200
1
日本小松
03年
110万
210
良好
成都
2005.12
良好
挖 掘 机
PC-200
1
日本小松
03年
110万
210
良好
成都
2006.3
良好
装 载 机
ZL- 50C
1
柳州
04年
50万
140
良好
成都
2005.12
良好
装 载 机
ZL- 50C
2
柳州
04年
50万
140
良好
成都
2006.2
良好
推 土 机
SH220
1
山东
04年
40万
120
良好
成都
2006.2
良好
平 地 机
14G
1
美国
04年
300万
300
良好
贵州
2006.6
良好
滑模摊铺机
SP-1600
1
德国
04年
800万
350
良好
深圳
2006.10
良好
摊 铺 机
TiTan-420
1
美国
03年
450万
160
良好
深圳
2006.8
良好
震动压路机
YZ16
1
洛阳
04年
40万
120
良好
成都
2005.12
良好
震动压路机
YZ16
1
洛阳
04年
40万
120
良好
成都
2006.3
良好
自卸汽车
ZM403
15
日本
04年
80万
100
良好
成都
2006.3
良好
砼输送罐车
NTQ500D
3
日本三菱
04年
60万
120
良好
兰州
2006.9
良好
冷拌机
100t/h
1
成都
05年
80万
0
良好
成都
2006.6
良好
高压注浆泵
SNS
3
杭州新立
99年
8000元
400
良好
成都
2006．5
良好
内燃发电机
15~30KW
5
日本三菱
04年
3万元
200
良好
成都
2005．12
良好
内燃发电机
15~30KW
10
日本三菱
04年
3万元
200
良好
成都
2006．2
良好
风钻
YD-28
20
江西
05年
2000
0
良好
成都
2006.3
良好
三
桥梁设备
汽车起重机
QY-16
1
长江
04年
15万
60
良好
成都
2006.2
良好
自卸汽车
ZM403
2
日本
04年
80万
100
良好
成都
2006.1
良好
砼输送罐车
NTQ500D
1
日本三菱
04年
60万
120
良好
兰州
2006.2
良好
四
其它通用设备
砼拌合机
JW500
2
三东
04年
8万
250
良好
成都
2006.2
良好
砼拌合机
JW500
2
三东
04年
8万
250
良好
成都
2006.8
良好
插入式捣固器
ZN50
15
重庆
05年
0.2万
0
良好
成都
2006.2
良好
平板式振捣器
ZB3
8
广州
05年
200元
20
良好
成都
2006.5
良好
钢筋弯曲机
GW-40
2
成都
05年
0.5万
30
良好
成都
2006.1
良好
钢筋切断机
GQ-40
2
东莞
04年
10万
250
良好
成都
2006.1
良好
钢筋调直机
GT6/12B
2
成都
05年
0.3万
20
良好
成都
2006.1
良好
交流电焊机
B×1-300
1
广州
05年
1万
50
良好
成都
2006.1
良好
交流电焊机
B×1-300
3
广州
05年
1万
50
良好
成都
2006.3
良好
混水泵
XQY-250
6
成都
05年
0.2万
20
良好
成都
2006.1
良好
钢筋对焊机
GTB
1
成都
05年
3万
30
良好
成都
2006.1
良好
木工圆锯机
MG106
1
广州
05年
1万
20
良好
成都
2006.1
良好
木工刨床
MB504
1
成都
05年
0.5万
20
良好
成都
2006.1
良好
手提电锯
ZM-3
4
成都
05年
0.1万
10
良好
成都
2005.12
良好
砂浆拌和机
JW350
2
山东
05年
0.8万
0
良好
成都
2005.12
良好
砂浆拌和机
JW350
6
山东
05年
0.8万
0
良好
成都
2006.3
良好

3、配备本合同工程主要的材料试验、测量、质检仪器表见附表4。

配备本合同工程主要的材料试验、测量、质检仪器表 表4
序号
仪器设备名称
规格型号
单位
数量
进场时间
备注
1
砂浆搅拌机
UGW12
台
2
2006.1
120L
2
压力机
YD2000
台
1
2006.1
2000KN
3
万能材料试验机
W60
台
1
2006.1
600KN
4
强制式搅拌机
NJB-50
台
1
2006.1
50L
5
混凝土震动台
ZC100
台
1
2006.1
50L
6
回弹仪
HT25
台
2
2005.12

7
水泥电动抗折机
DKZ-500
台
1
2006.1

8
砂浆滲透仪
HS40
台
1
2006.1

9
砂浆稠度仪
SE145
台
1
2006.1

10
混凝土凝结时间测定仪
CHN-1
台
1
2006.1

11
混凝土滲透仪
SS-15
台
1
2006.1

12
洛氏硬度仪
HR-1500
台
1
2006.1

13
胶砂震动台
GZ-85
台
1
2006.1

14
胶砂搅拌机
NBG-411
台
1
2006.1

15
净浆搅拌机
HJ160
台
1
2006.1

16
水泥负压筛分机
SXY150T
台
1
2006.1

17
电子天平
T2000
台
2
2006.1

18
切割机
HQP-100
台
1
2006.1

19
钻芯机
QX-160
台
1
2006.1

20
水准仪
S3
台
4
2005.12

21
经纬仪
DJ2
台
2
2005.12

22
全站仪
TC1610
台
2
2005.12

23
锚杆拉拔仪

台
1
2006.1

24
坑道周边收敛仪
QJ-81
套
4
2006.1

25
液塑限联合测定仪
FG-Ⅳ
台
2
2005.12
100g
26
重型标准击实仪
HJ-45
台
2
2005.12
4.5Kg
27
含水量快速测定仪
HKC-30
台
3
2005.12

28
核子密实度仪
MC-3
台
2
2005.12

29
电子天平
MD2K-2
台
3
2005.12

30
物理天平
DT-300A
台
4
2005.12

31
台称
TGT-100
台
8
2005.12

32
电热干燥箱
101-1A
台
2
2006.1

33
应力应变仪
FD-204T
台
2
2006.1

34
土压力盒

台
5
2006.1

35
三轴剪力仪
SJ-1A
台
1
2006.1

36
多功能电动击实仪
DG-D
台
1
2006.1

37
动力触探仪

台
5
2006.1
10Kg
38
振动台
1M2
台
4
2006.1
15KW
39
测厚仪
SCH-3
台
1
2006.1

40
数字酸度计
SD-8
台
5
2005.12

41
压碎指标测定仪

台
1
2005.12

42
标准振动筛
XSB-TOB
台
3
2005.12

43
万能材料试验机
WE-1000
台
1
2005.12
600KN
44
水泥稠度凝固测定仪
SCGC-100
台
2
2005.12

45
布氏硬度仪
HLN-11
台
2
2005.12

46
电动抗折机
KYZ-5000
台
2
2006.1

47
水泥恒温标准养护箱
FSY-150
台
4
2005.12

48
雷氏安定性沸煮箱
FZ-31A
台
2
2005.12

49
砼钻孔取芯机
ZQD-20
台
1
2006.1

50
瓦斯检测仪

台
3
2006.1

51
数字声级计
HS-5633
台
1
2005.12

52
电气综合试验台
TQD-2
台
1
2005.12

七、工程材料供应
主材：我经理部设物资部，负责采购合格的主要材料并确保施工需要。主材为业主供应，其他物资按需自行采购。为了确保一切原材料的质量，工地实验室承担本段一切原材料、半成品的试验检测工作。
主要施工材料需求表
材料名称
单位
2005年
2006年

合计
12月
一季度
二季度
三季度
四季度
钢筋
t
10
150
300
250
100
810
水泥
t
800
3000
4500
3500
2000
13800
河砂
m3
500
6000
7000
7000
4000
24500
碎石
m3
1000
8000
9000
8000
4000
30000
型钢
t
0
10
15
15
10
50
炸药
t
5
25
35
30
20
115
木材
m3
16
40
65
60
35
216
石屑
m3
50
100
100
800
150
1200
片石
m3
1000
6000
7000
4000
2000
20000
油料
t
50
250
500
400
200
1400
八、临时工程
1、临时房屋
施工现场规划原则：保护环境、因地制宜、节约用地。施工程序：环保防护→施工→复原或绿化。办公及生活住房：租用黑水县麻窝乡西尔供销社的房屋作为项目部生活、办公用房。工程施工队生产、生活用房，采用新建砖木结构房屋，内墙及外观涂装协调统一,布局整齐合理。
2、施工便道
根据本工程地理特点及施工要求，在西尔瓜子沟和西尔沟分别改建既有便道和新建少量便道与既有S302省道相连，以便机械、材料的进出。西尔瓜子沟便道长约800m，需征用部份耕地将既有小便道拓宽加固到达西尔瓜子隧道出口场地；2号施工便道自西尔瓜子隧道进口场地从山脊绕过西尔瓜子隧道进入路基施工范围，长约800 m，需要新开辟，有一定难度；西尔沟便道对原有便道进行扩宽加固，中间以一座便桥采用“工”字钢，上铺钢板进行加固处理，满足施工机械、工程材料进入贝尔隧道出口，便道宽4~5m，每200m左右设一汇车道，路面作泥结石硬化处理。
3、搅拌站
⑴、水泥稳定碎石搅拌站设在K6+600~K6+680路线左侧，该处为弃渣场，待弃渣场填筑到路基高程后，对表面进行平整压实处理，建一台100T/h的冷拌机进行水泥稳定碎石基层的施工。场内设置砂、石料场、水泥库房、修理车间、污水处理池等配套设施，四周设排水沟截排地表水（详见水泥稳定碎石基层搅拌站临建布置图）。
⑵、路面及西尔瓜子隧道的水泥砼搅拌站也在该处（K6+600~K6+680路线左侧），待水稳基层施工完毕后将冷拌机拆除，建立水泥砼搅拌站（详见砼搅拌站临建布置图）。
⑶、贝尔遂道的水泥砼搅拌站设在西尔沟内贝尔隧道出口处的平地内，共配置两台强制式JW500搅拌机，采用配料机进料，提高生产能力及砼拌合质量。场内设置砂、石料场、水泥库房、修理车间、污水处理池等配套设施（详见贝尔遂道临建布置图）。
4、临时供水、供电
⑴、临时用水
路线所经地区沟水较多，水质好，可作为施工生产、生活用水。
隧道施工生产用水，在沟河上游引水，各建150m3和50 m3高压蓄水池一座，利用高差将水引至高压蓄水池蓄水，供两个隧道生产用水之用。
路基防护工程生产用水利用水车将水运至工地施工现场，在施工工地位置修建临时蓄水池，供防护工程施工用水。施工生活用水，在临建位置修建蓄水池，采用抽水机将水抽至蓄水池沉淀后饮用。
⑵、临时供电
隧道工程施工及生活用电：在桥梁施工队临建用地位置，从经过的10KV高压线上设置一台630KVA变压器，用于施工用电。
路基工程用电配备柴油发电机供电。
5、临时通讯
沿线通讯不便，移动电话基站尚未建成开通，预计明年初开通，为便于对外对内联系指挥，项目经理部安装程控电话，主要管理人员配备手机及对讲机，保证信息畅通。
6、施工总平面布置
项目经理部设在麻窝乡西尔瓜子沟与省道交会处黑水县麻窝乡西尔供销社内，用于项目经理部办公及生活用房，工程施工队的办公及生活住房租用、部分新建，新建采用砖木结构，内墙及外观涂装协调统一，布局整齐合理。其余生产房屋及作业队驻地根据施工特点因地制宜布置。
见施工总平面布置图。
7、工期安排
本合同段开工时间为2005年12月1日，业主要求竣工时间为2006年12月31日，本投标人根据拟投入的生产要素和以往的施工经验，计划竣工时间为2006年12月24日，较业主要求工期提前7天。
根据我项目部进场以来的施工准备情况及工程实际情况综合考虑，各项工程施工进度总体安排如下：
①、施工准备：2005年12月1日~2006年1月31日
②、路基工程：2006年1月31日~2006年7月31日
③、西尔沟桥：2006年4月1日~2006年5月30日
④、涵洞工程：2006年1月31日~2006年4月30日
⑤、隧道工程：2006年1月31日~2006年10月25日
⑥、路基排水及防护：2006年1月31日~2006年7月31日
⑦、路面工程：2006年8月1日~2006年11月10日
⑧、绿化及环境保护：2006年9月8日~2006年11月10日
⑨、安全设施及预埋管线：2006年10月1日~2006年10月30日
⑩、竣工收尾：2006年11月11日~2006年12月24日
各项工程施工进度详细计划见《毛尔盖水电站库区S302省道改线公路施工贝尔合同段施工横道图》及《施工总体计划表》。
九、设备、人员动员周期和设备、人员、材料运到施工现场的方法
1、设备、人员准备
我单位中标后，立即组织人员进驻施工现场组建项目经理部，进行施工前的准备工作，用1~3天时间进行施工队伍的集结，准备随时进场开工，并对参与人员进行总动员，主要内容是：
①、介绍毛尔盖水电站库区S302省道改线公路工程的基本情况和建设意义；
②、介绍本合同段工程概况和工程特点，施工总体进度安排和注意事项；
③、明确工期目标、质量目标、安全目标、环保目标，强化质量、工期、安全及环保意识；
④、强调本工程高起点、高质量、高标准建设的具体要求；
⑤、做好设备、人员进场准备工作。
施工动员逐级进行，普及率达95%以上，使参建人员以饱满的热情、高昂的士气，以实际行动按期、优质、安全地完成施工任务。
2、设备、人员、材料进场方法
根据本工程特点，计划分三批调遣施工队伍进场：第一批项目经理、总工程师、各部室主要人员、作业队负责人及部分专业技术人员20人和先期应急使用的机械设备在中标后两天内进场，开展施工调查，交接现场控制桩，选择临时驻地，办理临时用地征地等，为主体工程开工做好准备。第二批50人的施工队伍和主要施工机械及试验仪器将在中标后10天内进场，修建施工便道、生产生活房屋与大型临时设施，开始洞外工程施工；第三批路基、隧道施工队伍和机械在具备动工条件后全部进场。其余工程的施工队伍和机械设备等根据进度计划适时进场。
设备采用汽车及大型平板车运输方式运至工地。
人员乘汽车到工地。
外购材料采用汽车运输进入施工现场。
0万U豆体验卡
卡号：50D890668267e3349e33
密码：686d03401eefba96faba
奖品名称：500万U豆体验卡
卡号：50De7a00c543af387fc0
密码：b26488ce65abc1787202
奖品名称：500万U豆体验卡
卡号：50Dbac63885c802fd52e
密码：3d1c344384327b85efff
奖品名称：500万U豆体验卡
卡号：50Dd97f0765bdf6998a3
密码：48db1c14e42a2b321fac
奖品名称：500万U豆体验卡
卡号：50D61215eb41ae3cc919
密码：25bffae5346e7b7d2548

奖品名称：100万U豆体验卡
卡号：10D1cab621456ab278ab
密码：709f65f32865af2559c2
奖品名称：100万U豆体验卡
卡号：10D8f1d6a4b953f3474e
密码：6e2e4017cce30dc7e055
奖品名称：100万U豆体验卡
卡号：10Dd1fc6d6dd529b6892
密码：a5dbdd8338f91d2c0701

奖品名称：100万U豆体验卡
卡号：10D08377b71d4374262b
密码：1d7a7c21ebd99b798
