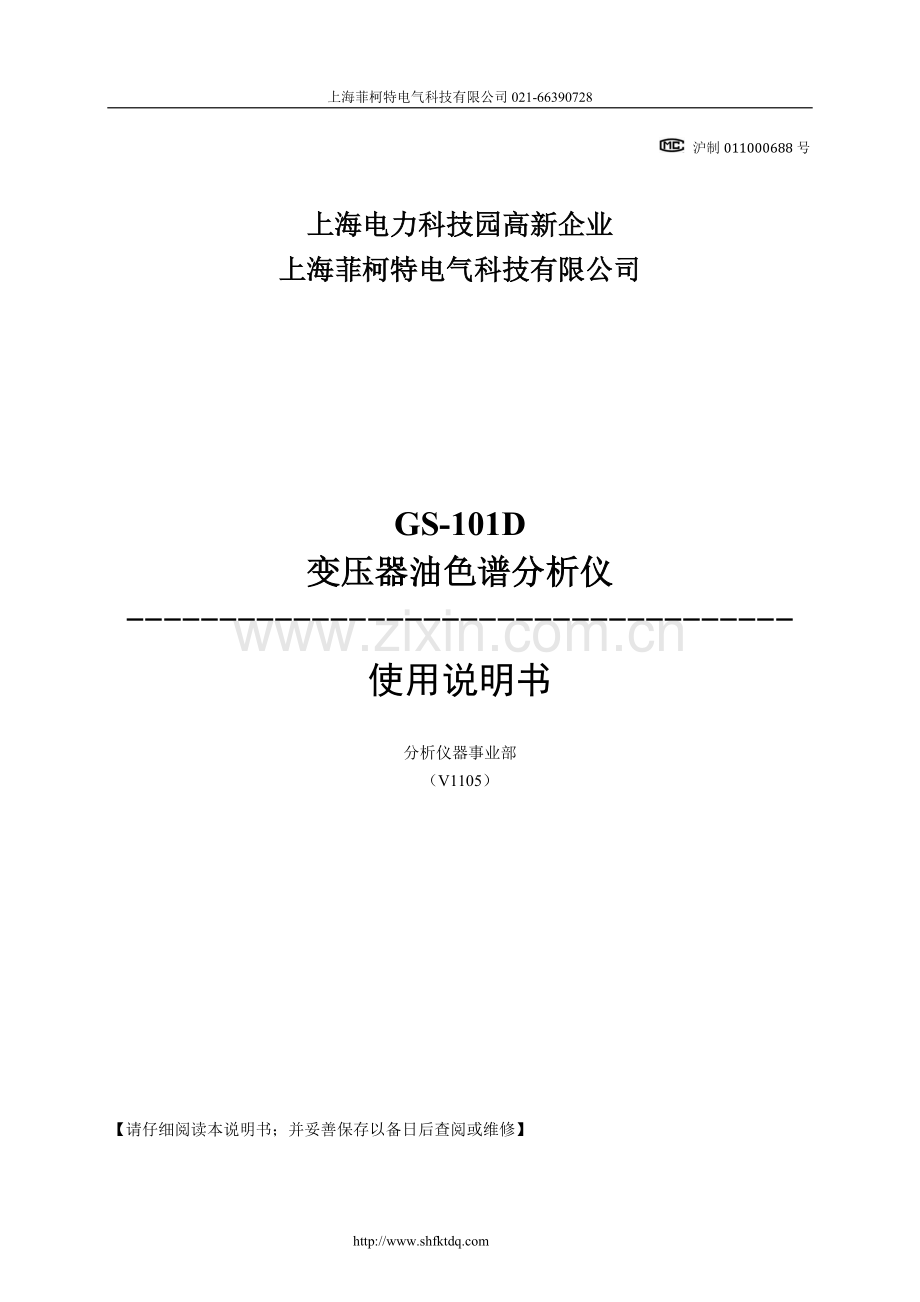

沪制011000688号上海电力科技园高新企业上海菲柯特电气科技有限公司GS-101D变压器油色谱分析仪-使用说明书分析仪器事业部（V1105）【请仔细阅读本说明书；并妥善保存以备日后查阅或维修】 GS-101D变压器油9312/22/2024气相色谱仪 使用说明书 第 III页上海菲柯特电气科技有限公司021-66390728警告用语：说明：此信息是厂商对仪器特别声明内容，值得你关注。注意：此信息是值得你关注的重要内容。警告：此信息是提醒你特别注意，如不按本规定操作可能导致你（他人）的人身伤害或仪器的损坏。危险：此信息表示高度危险，要警惕。高压危险:在仪器运行时，严禁拆卸仪器盖板。仪器运行时，仪器的内部有可能导致人身伤害的高电压存在，拆卸仪器盖板时，可能使一些电器部件暴露。更换保险丝及拆装维护仪器时，应先拔掉电源插头。关闭仪器的电源开关只是停止仪器运行，此时并未完全切断高压。如果电源线破旧或损坏，必须立即更换。高温危险: 仪器工作时或关机后一段时间内，仪器的进样器、检测器、柱箱及后出风口等部件会有一定的高温，应避免与其接触以防止烫伤。如需更换部件，一定要待仪器温度降低以后或使用保护措施后进行！要注意仪器降温时排出的灼热气体，防止烫伤；仪器后面不可放置易燃物品，以免排出的灼热气体点燃易燃物品！气源管道应避开仪器的后出风口，以免排出的灼热气体熔断气源管道，造成更大的危险！气源危险:对于仪器所使用的气瓶、气源，应遵循有关的气瓶运输、储存、管理和安全使用规则。当使用氢气作载气或FID燃气时，要注意氢气可能会流入柱箱引起爆炸危险。所以在管线连接好以前一定要关闭气源，安装色谱柱并连接好进样器和检测器的接头后，对所有的连接处管线和阀进行检漏后，才能打开氢气气源。以防止氢气泄漏到柱箱，发生爆炸。当进行特殊样品分析（如有毒）或仪器可能排出有毒的物质，应将仪器的排出物质排放到室外安全处，以防止室内污染甚至中毒。-本说明文件中的信息如有更改，恕不另行通知。由于技术进步而造成的仪器升级（硬件及软件），厂家不再提供书面通知。本说明书中的文字及插图皆为上海菲柯特电气科技有限公司版权所有，未经书面许可严禁翻印、摘录。同时恳请您认为本说明书和仪器有需要改进的地方，以及在使用过程中遇到的疑问或异常现象反馈给我们，以推动我们对产品不断做出改进，也能更好的为您服务，谢谢！目录1 仪器的介绍111 电力气相色谱仪的工作原理112 GS-101D电力色谱仪的特点113 GS-101D网络化电力气相色谱仪的技术指标2131 仪器主要技术指标2132 检测器技术指标314 GS-101D主要配置说明4141 色谱柱箱4142 进样器4143 热导检测器（TCD）5144 氢火焰离子化检测器（FID）5145 镍触媒转化炉6146 显示屏与键盘6147 外部事件控制与通信输出6148 电源开关7149 GS-101D色谱仪网络版工作站715 仪器的应用环境8151 安装环境8152 电源环境8153 气体环境82 仪器的安装921 仪器的拆箱922 仪器的安装9221 气源的安装9222 减压阀的安装9223 外气路的安装9224 系统检漏1023 工作站软件的安装11231 软件运行环境准备11232 工作站软件的安装1124 系统的开机14241 计算机的网络设定14242 色谱仪的网络参数设定15243 系统端口映射的设定15244 系统的联通初测163 GS-101D电力气相色谱仪器的操作1731 键盘操作17311 温度控制的查看与设定17312 开启或关闭控温系统操作18313 程序升温的查看与设定19314 外部事件的查看与设定20315 检测器的查看与设定20316 执行文件、自动进样时间、屏保、时钟及语言的查看与设定21317 网络参数的查看与设定22318 计时秒表的操作23319 FID的点火操作2432 气体流量控制机械阀244 色谱仪工作站的使用2541 工作站主界面功能2542 下拉式菜单介绍25421 文件F25422系统S25423 帮助H2743 谱图显示参数的查看与设置2744色谱仪管理功能2845 运行参数的查询设置29451 温度/流量的设定29452 气路流量的设定29453 程序升温的设定30454 事件/网络程序的设定31455 版本信息的查询315 色谱数据处理软件的使用3251 前言3252 CDMC变压器油色谱数据处理工作站特点及功能：3353 配置及安装34531 系统配置34532 软件安装34533 软件卸载36533 通信端口设置3754 分析步骤37541 主画面简介37543 工具栏介绍38544 使用CDMC-21变压器油分析软件进行变压器油分析，具体操作步骤归纳如下3955 基本功能介绍45551 实时采样4556 变压汽油数据库操作介绍52561 添加删除修改使用单位52562 添加删除修改设备52563 添加删除修改油样记录52564 重新计算产气率52565 数据库检索52566 多项报告55567 多用户共享时设置数据库路径56568 变压器油数据记录图示操作说明5757 原理60571 峰处理参数60572 变压器油数据记录图示操作说明63573 峰鉴定表（ID表）65574 时间程序676 仪器的维护与保养7261 进样器的清洗7262 氢火焰离子化检测器的清洗7263 色谱柱的安装72631 填充柱的安装72632 毛细管柱的安装7364 气体净化器的维护7365 气体净化管的维护737 仪器的故障与排除7471 开机问题74711 开机无反应74712 不联机7472 色谱峰问题74721 无基线74722 没有色谱峰74723 正常滞留时间而灵敏度下降74724 拖尾峰75725 伸舌峰75726 色谱峰分离不好75727 平顶峰75728 基线突变75729 恒温操作时有不规则基线波动757210 滞留时间延长灵敏度低767211 出峰时信号突然回到低于基线并且灭火767212 基线不回零767213 不规律距离中有尖刺峰767214 在相等间隔中有一定的毛刺767215 圆顶峰767216 基线噪音大767217 额外峰777218 锯齿型基线777219 反峰777220 没有进样而基线单方向变化（FID）777221 单方向基线漂移777222 升温时不规则基线变化787223 周期性基线波动787224 程序升温后基线变化788 热导检测器的维护798.1 热导检测器注意事项798.2 热导检测器常见故障分析与排除79821 进样不出峰79822 信号输出幅度太大（未进样时）79823 基线噪音大79附录A 电器条件细则80附录B 接 地82上海菲柯特电气科技有限公司021-663907281 仪器的介绍欢迎您成为上海菲柯特电气科技有限公司GS-101D网络型电力色谱仪的用户！11 电力气相色谱仪的工作原理GS-101D网络型电力色谱仪是上海菲柯特电气科技有限公司按照中华人民共和国国家标准GB/T17623-1998绝缘油中溶解气体组分含量的气相色谱测定法、中华人民共和国电力行业标准GB/T7252-2001变压器油中溶解气体分析和判断导则中推荐的气相色谱仪流程而设计制造的电力系统专用气相色谱仪。该机采用三检测器流程，一次进样，双柱并联，一次分流。在检测灵敏度，色谱峰的分离度和定量准确性方面都优于国标及行标的要求。连接网络型专用色谱工作站，成为电力行业充油电气设备的制造企业变压器厂、互感器厂、高压电瓷厂、套管厂等；及使用企业发电厂、供电局等单位性能最为优越，操作最为简便、检测最为灵敏的高效专用气相色谱仪。其工作原理简图如下图所示：图1.1 电力气相色谱仪气路图12 GS-101D电力色谱仪的特点众所周知，传统电力气相色谱仪是以1台色谱仪、1台AD转换器、1套计算机、1套打印机的方式工作的。这种工作方式使得色谱仪配备较多的用户在使用和管理上非常不便，并且设备重复投资、浪费严重。在当今技术高速发达的今天，计算机可以说是贬值最严重的商品之一。配备大量的计算机也给用户在设备管理和数据管理上带来诸多不便。同时这种传统的使用模式往往要采用一个厂家的电力气相色谱仪，又要采用另外一个厂家的工作站配合才能使用，使得系统整体的功能难以发挥、系统的性能也难以提高，对于用户提出的功能增加就更无从谈起了（比如数据的远程传输、多台仪器的监控等）。针对这一传统电力气相色谱仪的使用弊病，上海菲柯特电气科技有限公司利用其强大的技术开发实力，采用了全新的工业造型、电子线路，并将当今的主流技术（IP技术）应用于电力气相色谱仪，开发出的新型电力气相色谱仪。仪器彻底摒弃了停产芯片或拆机芯片以及即将淘汰的RS232通信串口，采用了最新的高集成度的工业级芯片、总线技术、以太网技术、微流量气体控制技术以及数据处理技术、优化了温控程序和气路控制，从根本上提高了仪器的可靠性和可维护性。GS-101D系列网络化电力气相色谱仪由于采用了网络技术并内置了谱图数据处理技术，彻底打破了现有国产色谱仪的繁琐笨重的工作模式。使得多台色谱仪共用1套计算机完成数据分析、打印、存储成为现实,并实现了仪器的远距离监控和色谱数据的远距离传输，最大程度的降低了用户的实验室投资以及运行费用，方便了企业管理人员对产品质量的实时跟踪管理。下图1.2为GS-101D网络化色谱仪工作运行简图。图1.2 GS-101D电力气相色谱仪的运行简图GS-101D系列网络化电力气相色谱仪有如下功能和特点： 采用了技术先进的10/100M自适应以太网通信接口、并内置IP协议栈、使仪器可以轻松的通过企业内部局域网、互联网实现远距离的数据传输；方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理； 仪器内部设计3个独立的连接进程，可以连接到本地处理（实验室现场）、单位主管、以及上级主管，可以方便地使单位主管和上级主管实时监控仪器的运行以及分析数据结果； 仪器配备的网络版工作站可以同时支持多台色谱仪工作（253台），实现数据处理以及反控，简化了文档管理，并最大程度的降低了用户的实验室投资以及运行费用； 仪器可以通过互联网连接到生产厂家，实现远程诊断、远程程序更新等（需用户许可）； 仪器配备的5.7寸彩色液晶屏，操作满足不同的用户需求； 系统具有中、英文2套操作系统，可自由切换； 仪器采用了多处理器并行工作方式，使仪器更加稳定可靠；可满足复杂样品分析，可选配多种高性能检测器选择，如FID、TCD，最多可同时安装三种检测器； 仪器采用模块化的结构设计，设计明了、更换升级方便，保护了投资的有效性； 全新的微机温度控制系统，控温精度高，可靠性和抗干扰性能优越；具有六路完全独立的温度控制系统，可实现十六阶程序升温，使该设备能胜任更大范围的样品分析；具有柱箱自动后开门系统，使低温控制精度得到提高，升/降温速度更快； 仪器设计定时自启动程序，可以轻松的完成气体样品的在线分析（需配备在线自动进样部件）； 全微机控制键盘的操作系统，操作简单、方便；并设计检测器自动识别技术；具有故障诊断以及断电数据保护的功能，可自动记忆设定参数； 色谱机内置低噪声、高分辨率24位AD电路，并具有基线存储、基线扣除的功能； 仪器配备国内主流“变压器油气体分析工作站”，功能强大、操作简洁；13 GS-101D网络化电力气相色谱仪的技术指标GS-101D电力气相色谱仪由进样器、检测器、色谱柱箱、镍转化炉、气体流量控制系统、电路控制检测系统及网络版专用工作站等组成。 131 仪器主要技术指标GS-101D网络化电力气相色谱仪外观大气、结构合理的设计，同时加载了我公司自主研发的彩屏显示技术、气体电子流量控制技术。使其的自动化水平和整体性能得到了大幅提高。缩短了国产机型与进口机型的差距，加之本仪器独特的网络远程传输及控制功能，使仪器在无人值守、分散监测、集中控制成为现实。图1.5 GS-101D电力气相色谱仪外观图主要技术指标：操作显示：5.7寸点阵汉化彩色液晶（可配备触摸屏）温控区域：6路温控范围：室温以上8450，增量： 1， 精度：0.1程序升温阶数：16阶程升速率：0.139/min（普通型）；0.180/min（高速型）气体控制：机械阀控制方式、电子流量压力控制方式任选外部事件：4路；辅助控制输出4路进样器种类：填充柱进样、毛细管进样、六通阀气体进样、自动顶空进样任选检测器数目：3个（最多）；启动进样：手动、自动任选通信接口：以太网：IEEE802.3132 检测器技术指标氢火焰离子化检测器（FID）检测限：Mt310-12g/s （正十六烷）；噪音：510-14A漂移：110-13A/30min线性范围： 106最高使用温度：450热导检测器（TCD） 灵敏度：S4000mVml/mg(正十六烷)（放大1、2、4、8倍任选）噪声：10V基线漂移：30v/30min14 GS-101D主要配置说明141 色谱柱箱GS-101D电力气相色谱仪的柱箱容积大，可方便安装填充柱或毛细管柱；内置大功率加热丝并具有后开门结构，使升降温速度大为提高；柱箱控温保护采用双重软件（见键盘设定设置部分）及硬件保护（熔断片，见附录D中配件29），以保色谱柱的安全；柱箱加热丝隐藏在网板后面，以避免热辐射引起弹性石英毛细管柱的峰形分裂；柱箱采用低噪声电机及优质不锈钢风页加速柱箱内温度平衡，仪器运行平稳且机器震动小。142 进样器GS-101D电力气相色谱仪的进样器安装在柱箱顶部左前侧，其结构如图1.7所示。由微机控制器设置并控制其温度。进样器的最上部是一个散热帽，散热帽的下部嵌装有硅橡胶进样垫。进样器的载气进口和气路控制系统中的稳流阀输出口相连接。图1. 7 GS-101D电力气相色谱仪进样器结构示意图注：1. GS-101D电力气相色谱仪配备多个进样器安装，可以同时安装多根填充色谱柱；2. GS-101D电力气相色谱仪的进样器可以直接安装外经为5mm的填充柱，通过安装不同的衬管，还可以安装外经为3、4mm的填充柱；3. GS-101D电力气相色谱仪的进样器亦可通过安装毛细管分流衬管附件或毛细管不分流衬管附件，组成分流进样器或不分流进样器。这样色谱仪的进样器就可安装各种不同口径的不锈钢、玻璃或柔性石英玻璃毛细管柱；4. GS-101D电力气相色谱仪可以安装专用的毛细管隔膜清扫分流进样器来实现毛细管分流/不分流进样。如图1.8所示。图1.8 隔膜清扫分流进样器结构示意图143 热导检测器（TCD）GS-101D电力气相色谱仪可配备热导检测器（TCD）。TCD检测器结构如图1.9所示。1 外壳盖 2 上盖 3 TCD盒 4 TCD检测器 5 导热体 6 底座 7 螺钉 8 压片 9 铂电阻10 加热丝 11 螺母 12 石棉垫圈 13 玻璃珠 14 螺母 15 垫圈 16 钨丝 17 保温棉图1.9 TCD检测器结构示意图它的结构及工作原理是：在一个导热体中加工四个对称的腔室，每个腔室中各放一个热敏元件。其中，两个腔室是测量池，另外两个是参比室。测量池和参比池内的热敏元件组成了惠斯登电桥的四个臂。该电桥接入热导检测器信号处理板以控制电桥的工作及色谱数据的处理。在热导检测器内还装有电热元件和温度测量传感器，与温度控制系统相接以控制其加热温度。TCD参比池仅通过载气气流，从色谱柱流出的组份同载气一起进入测量池。当参比池和测量池只流过载气时，同一气体其导热系数相同，这时电桥平衡，色谱仪输出基线信号。当进样的时候，样品被分离后，由载气携带进入测量池，由于载气的导热系数和组份的导热系数不同，造成电桥平衡破坏，色谱仪输出谱峰信号。144 氢火焰离子化检测器（FID）FID检测器属于质量型检测器，不仅具有灵敏度高、线形范围宽的特点，而且对操作条件变化相对不敏感，稳定性好。特别适合做常量或微量的常规分析，因为响应快所以与毛细管分析技术配合使用可完成痕量的快速分析，是电力气相色谱仪器中应用最广泛的检测器之GS-101D电力气相色谱仪可配备两个独立的氢火焰离子化检测器。图1.10为FID检测器结构示意图。1 防尘帽 2 信号线 3 压板 4收集极 5绝缘片 6 极化电压 7 喷嘴 8 离子室底座图1.10 FID检测器结构示意图FID检测器置于主机的顶部前端。其基座安装在一个导热体内，该导热体同时还装有电热元件和温度测量传感器，与温度控制系统相接以控制其加热温度。极化极接至FID高压输出。收集极输出信号是通过低噪声电缆线与FID微电流放大器相连。氢气和空气由不锈钢管从主机上方的气路控制系统的接头处进入。火焰离子化检测器的原理是：被测样品在氢火焰中燃烧，产生离子流，在极化电场的作用下使正负离子定向的移动，到达收集极从而产生了微弱的电流信号，经过微电流放大器放大、处理后，再输送到色谱数据处理系统。GS-101D电力气相色谱仪氢火焰离子化检测器可以作为单检测器用，亦作为相互补偿的双检测器用（如执行程序升温分析时）。注：1、 在没有接上色谱柱时，不要打开氢气阀，以免氢气进入柱箱。仪器关闭时应当先关闭氢气，降温后，再关闭载气；2、 FID是高灵敏度检测器，必须用经过净化的高纯度载气、氢气以及经过干燥的空气；3、 为了防止检测器被污染，柱子老化时不要把柱子与检测器连接，检测器用螺母封住；4、 通电前检查电路连接是否正确，气路连接是否完整，气体种类是否与要求相符合。警告：在仪器工作时，极化电压为200250V高压，请防止电击！145 镍触媒转化炉镍触媒转化炉是将被测样品中微量的一氧化碳和二氧化碳转化为甲烷的转化装置。在色谱柱和氢焰离子化检测器之间安装上本装置，可容易地分析10ppm以下的在热导检测器（TCD）不能完成的CO、CO2微量分析。在本电力专用色谱仪中，采用了在炉箱内FID检测器下直接安装的方式，减小样品转化后的气路体积，改善了峰型。主要技术指标：转化炉控温范围：0400 甲烷化转化温度：350380；控温方式：PT100铂电阻；转化管尺寸：N型3160mm；加热功率：90W；甲烷化转化率：98%；注：转化炉应在氢气的保护下加热。这样可以保护Ni不受氧化，同时已氧化的Ni（NiO），能够被H2还原为Ni（NiO + H2 =Ni +H2O）。注：关闭仪器时，应在转化炉温度降低至室温附近时，再关闭氢气。146 显示屏与键盘GS-101D电力色谱仪采用5.7寸汉字彩色液晶（可配备触摸屏），用户可一目了然的查看仪器的工作状态。键盘设计简洁明了，功能齐全，操作简单，易学易用。147 外部事件控制与通信输出专用分析仪的外部事件控制在仪器的内部。控制主板左面一列为气路控制输出，右面一列为外部事件控制输出；自上而下二个端子为一组。气路控制输出分别为：载气（氮气）、氢气、空气、点火控制；外部事件分别为：事件1、事件2、事件3、事件4（或开始信号）输出。仪器的通信采用10M/100M自适应以太网接口。通过局域网与工作站计算机通信。注：为了保持仪器的高分辨率、高稳定性，在仪器的内部集成了24位的AD电路，常规的模拟信号不再输出，且只能与本公司的工作站相接。注：为了保持仪器的高分辨率、高稳定性，在仪器的内部集成了24位的AD电路，常规的模拟信号不再输出，且只能与本公司的工作站相接。148 电源开关电源开关为机器的电源开关。警告：当打开机器，可能触及电气部分时，应将电源插头拔离电源！关闭电源开关，色谱仪器内部部分电器仍有高压存在！149 GS-101D色谱仪网络版工作站为适应电力气相色谱仪的网络化需求，从根本上解决传统色谱仪的使用弊端，公司研发了突破传统的网络版专用工作站。该工作站适用于GS-101D所有色谱仪。传统工作站软件一般只设计支持RS232通信接口，众所周知，这种通信接口是即将淘汰的一种通信方式（众多电脑厂家生产的电脑也不再装配这一装置）另外这种通信接口由于是点到点通信，且通信速率低，采用这种通信方式无法完成多台仪器数据的同时处理。该网络版工作站除保留了传统工作站的功能外，增添了多个创新功能。该网络版工作站采用的机理先进、通信容量大、接口方便的以太网通信方式，一举攻克了传统工作站软件的这一弊病；一套传统工作站软件一般只能同时支持2个通道的数据处理，而该网络版工作站可以支持多台色谱仪的多个通道的数据同时处理（最大设计支持5000个色谱仪链接）；由于一套网络版工作站可以同时支持多台色谱仪，谱图文件的管理就尤为重要。为此本系统设计了自动生成色谱仪文件夹、自动生成时间文件夹、以及按时间、班次或序列命名谱图文件功能，简化了文档管理，方便了用户使用。该网络版工作站突破了传统工作站的只能纸质输出报告的模式，开发了可以将分析结果通过多种传输方式（互联网、CAN总线、MODBUS总线、GPRS通信、3G通信、无线专网等）远程地传输到客户需要的地方。这一功能极大地方便了用户的使用，使人工送样（配合自动进样）、人工传送报告成为了历史，节省了人力物力。该网络版工作站可配备“组份含量监控系统”，完成色谱组份含量的统计、分析、监控，可用于对样品进行各个组份的数据统计、含量变化趋势、阀值检测、阀值报警，使组分含量变化趋势一目了然，当天或当班的数据自动存档，免去了人工分析谱图、人工整理谱图、人工判断结果，提高了工厂的自动化水平。特点与功能：色谱数据处理与仪器操作控制有机的结合，使得操作方便，界面友好；采用10/100M自适应以太网通信技术；通信速率高、支持远距离数据传送和控制；采用多线程技术实现信号采集、数据处理、用户管理三者同时协同工作；独特的软件架构，实现了一个系统多个监控座席的丰富配置；使得仪器数量不多的用户可以在单一电脑上完成分析结果的查看管理；仪器数量较多的用户可以配备多个监控座席以满足多人同时工作；配备分析结果扩展通信接口，支持用户二次开发和功能扩展；独有的谱峰智能辨识技术，最大程度的减少需要用户设置的谱图处理参数，基本实现判峰、基线校正、重叠峰分割的自动处理；配备了专用变压汽油气体分析工作站（参照第5章）；输入电压范围：-2.5V2.5V积分灵敏度：0.05Vs最小分辨率：1V动态范围：10-7线形度：0.005%重复性：0.005%采样周期：20次/秒15 仪器的应用环境151 安装环境GS-101D电力气相色谱仪应在温度和相对湿度分别为535和085%的范围内使用。但最好是在人们感到舒适的环境下使用（适当的恒温、恒湿条件）。这样仪器才能发挥最佳的性能，仪器的使用寿命也最长。若将仪器暴露在腐蚀性物质（不管是气体、液体还是固体)中，就会危及GS-101D电力气相色谱仪材料和零部件，应避免。安装GS-101D0电力气相色谱仪的试验台必须稳固。试验台的震动会影响仪器的稳定性。为了能使柱炉的热空气的排出，仪器的背后还应留出至少30cm的空间（且在后面不要放置易燃物品！），以及3040cm的通道，以便安装、检修色谱仪。GS-101D电力气相色谱仪需要10/100M的以太网。可以用HUB或交换机等构建以太网，也可以采用网线直连（当只配备一台色谱仪的时候）。152 电源环境GS-101D电力气相色谱仪的接入电源为220V10%（50Hz0.5 Hz），能提供的功率不小于2000W。为了保护人身的安全，GS-101D电力气相色谱仪的面板和机壳按照国际电工技术协会的要求，用三芯电源线接地。注：为了减少仪器的电器噪音，必须接地良好。警告：严禁将水管、煤气管、零线等代替接地线！153 气体环境为了发挥GS-101D电力气相色谱仪最佳性能，使用气体必须达到相应纯度级别。我们推荐如下的纯度值。检测器气体作用气体名称纯度FID载气He 或N2不小于99.999%TCD载气N2或He不小于99.999我们建议在气路上要装上净化器！气体净化器在使用了一段时间后，应将气体净化器内的分子筛和硅胶进行活化处理。2 仪器的安装21 仪器的拆箱仪器到货后请及时检查仪器外包装的质量，如有损坏，请立即与厂家或销售商联系。拆箱后，请对照发货单清点配套部件，如发现配套部件不符或仪器外观有破损现象，请立即与厂家或销售商联系，以便您免受不必要的经济损失或延误您的工作。检查无误后请打开仪器柱箱门，察看马达风扇页轮是否运转灵活，固定螺丝有无松动；如有松动应及时排除。同时请检查电源插头中线路有无短路现象，如有短路现象万不可将仪器接入市电！22 仪器的安装检查无误后，将仪器小心放置在工作台合适的位置。工作台必须稳固。仪器后面不要堆放易燃物品并留有检修的空间。221 气源的安装使用GS-101D电力气相色谱仪之前请参照1.5.3所述,并根据你欲使用的检测器的种类配备气源。气源请安装在安全之处。如采用钢瓶气源，钢瓶应加以固定以防止翻倒造成事故。无论选择何种形式的气源（如：气体发生器，钢瓶气源，空气压缩机等），皆应仔细查阅所产生气体的质量是否满足GS-101D电力气相色谱仪的气源要求。以免影响分析结果或造成色谱仪的污染甚至损坏！222 减压阀的安装如采用钢瓶式气源，其减压阀安装步骤如下：1. 将二只氧气减压阀和一只氢气减压阀的低压出口头分别拧下，接上减压阀接头，旋上低压输出调节杆（不要旋紧）；2. 将减压阀装到钢瓶上，旋紧螺帽后，打开钢瓶高压阀，减压阀高压表应有所指示；3. 关闭钢瓶高压阀后，减压阀高压表指示不应下降，否则就有漏气之处，应予以排除后才能使用。223 外气路的安装图2.1 外气路连接示意图 该电力气相色谱仪的气路输气管主要是30.5聚乙烯管（配件16）或30.5不锈钢导管（自备）。将输气管按需要长度切成六段，按图2.1所示连接气源-净化器-色谱仪。聚乙烯管或不锈钢导管接头处的连接方式按图2.2所示操作。图2.2 聚乙烯管气路连接示意图注：1、剪取适当长度的聚乙烯管，并在其两端各插入一根20.5的不锈钢衬管。2、将M81密封螺母、磷铜圈和2个O型圈装入聚乙烯管的一端。3.、M81密封螺母旋在钢瓶接头（M81）上，并旋紧，保证密封良好。4、将M81密封螺母、磷铜圈和2个O型圈装入聚乙烯管的另一端。5、将M81密封螺母旋在净化器的相应接头（M81）上，并旋紧，保证密封良好。其余的外气路连接与上相同。GS-101D电力气相色谱仪亦可采用30.5外径的不锈钢或紫铜管来作为外气路的连接管。其连接方法如图2.3：图2.3 金属管气路连接示意图注意：1. 气路分流放空口和检测器放空口应采用管道将气体通到室外，以免分析有毒有害物质时造成室内空气污染；2. 在实操作中，注意经常检漏！一旦某处发生泄露，轻则影响仪器正常工作，重则造成意外事故（如氢气泄露就可能引起爆炸）！3. 载气输入到色谱仪的压力必须在343Pa392Pa范围内（相当于3.5kg/cm24kg/cm2）；4. 空气输入到色谱仪的压力必须在294Pa392Pa范围内(相当于3kg/cm24kg/cm2)；5. 氢气输入到色谱仪的压力必须在196Pa392Pa范围内(相当于2kg/cm24kg/cm2)；6. 如果使用氢气为载气时，输入到色谱仪的载气入口压力应在343000Pa(相当于3.5kg/cm2)。224 系统检漏外气路安装完成后，需进行检漏，以免造成事故发生。检漏按如下步骤执行：（1）将主机上的载气稳流阀、氢气、空气针型阀全部关闭；（2）将钢瓶低压调节杆处于放松状态，开启钢瓶高压阀，再缓慢调节低压调节杆，使低压表指示为3 kg/cm2；（3）关闭钢瓶高压阀。此时减压阀上的低压表指示不应下降。否则，外气路中存在漏气，应仔细检查并予以排除。23 工作站软件的安装231 软件运行环境准备GS101D电力气相色谱仪不同于一般的电力气相色谱仪，她需要一个10/100M的自适应网络环境（当需要通过互联网远程数据传输时，还需要互联网的接入服务）以及一套已经装了中文Windows2000或XP操作系统的计算机或服务器（当构建几十台色谱仪的大型分析测试网络时）。构建网络环境非常简单。如果用户的实验室已经具备了网络环境（本网络环境还有IP剩余的情况下），则可以直接用网线将仪器接入这个网络。如果用户的实验室没有网络或有意将仪器的网络与办公网络隔离时，可采用交换机、HUB等构建一个专用的网络。交换机、HUB等可以在当地的计算机商店采购，也可以在仪器订购时由厂家或经销商代为采购。本仪器的工作站软件运行的计算机没有特殊要求。计算机要求为：1、奔腾CPU 2.0G以上， 内存512M以上；2、安装了中文Windows2000或XP操作系统；3、10/100M自适应网口；4、安装有光驱（如果要备份刻录谱图数据，可以选用带刻录功能的光驱）；5、安装有本地打印机或网络打印机。232 工作站软件的安装将随机的软件光盘放入计算机的光驱后（或从公司网站下载最新的安装软件包，解压后，双击setup文件），会自动启动安装程序，界面上会显示： 单击“取消”则退出安装，单击下一步则出现如下界面：如果此时要退出安装，则单击“取消”；如果要返回上一步，则单击“上一步”；如果要更换“开始菜单文件夹”，就单击“预览”重新选文件夹（此处不建议用户重新选文件夹）；如果确定安装到这个目录，则单击“下一步”则启动程序安装，进入下一步，界面将显示：如果要返回上一步，则单击“上一步”；退出则单击“取消”；单击“下一步”，界面显示：如果要返回上一步，则单击“上一步”；退出则单击“取消”；单击“下一步”，界面显示： 如要退出安装单击“Cancel”，继续安装程序只需稍等片刻，即出现如界面：单击完成即可，该界面自动消失，桌面即会出现“网络色谱工作站”的图标即安装完成。 双击图标则会出现其工作时界面，见下页。“GS-101D网络色谱工作站”界面如下图所示：“CDMC变压器油气体分析工作站”界面如下：其详细使用见后第4和第5章节。24 系统的开机当系统构建完毕，就可以开机以及网络参数的设置了。网络参数（这里包括计算机和网络色谱仪）的设置是本系统中一个重要的参数设定。如果设置不正确，会使系统部分功能不能实现甚至系统不能运行。所以在设定本系统的IP地址前一定要规划好IP地址的分配，不要使本网络的IP地址与其他计算机或设备的IP冲突。在使用路由器并且使用路由器的“DHCP”功能时，本系统的计算机和网络色谱仪要尽量避开使用“DHCP”的IP段，以防其他计算机或设备分配到本系统设定的IP地址。241 计算机的网络设定首先将“本地处理计算机”以及“单位主管计算机（如果需要）”的IP地址、网关、子网掩码设定。设定网络参数时应避免与本网络中的其他的网络设备（如电脑、网络打印机、网络色谱仪、网络电话等）的IP地址冲突。设定计算机的IP地址可参照如下方法：在操作系统的桌面上的“网上邻居”单击点右键，选择“属性”单击；选“本地连接”击点右键，选择“属性”单击；单击“Internet 协议 （TCP/IP）”再单击“属性”或双击“Internet 协议 （TCP/IP）”，将显示如下界面：单击“使用下面的IP地址（S）”，依次输入“IP地址（I）”、“子网掩码”、“默认网关”，按“确定”即可。如下图所示：即是将本计算机的IP地址设置为“192.168.0.2”。注：如果用户的这台电脑还需要登录互联网（俗称：上网），则需要设定DNS服务器地址。DNS服务器地址可咨询互联网服务商。242 色谱仪的网络参数设定设置网络色谱仪的IP地址同样要遵循2.4.1的原则。只需将本色谱仪的IP地址设置为一个空余的IP地址即可。详细参照：318。243 系统端口映射的设定如果构成本系统的处理计算机和网络色谱仪在同一个局域网并且使用同一个网段，则不需要设定系统的端口映射（一般在路由器等网络设备中设定）。如果本系统是通过互联网联通的，则需要在路由器中做好端口映射的工作。比如：单位主管计算机（或上级主管计算机）和分析实验室不在同一个局域网里，而主管计算机和分析试验
