基本测量
11．角度测量
l 关于角度测量数据记录请参阅“22.2 记录角度测量数据”
11.1两点间角度测量
利用水平角置零功能“置零”测定两点间的夹角，该功能可将任何方向的水平角度值设置为零。
操 作 过 程
操作键
显 示
1．按右图所示照准目标点1。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键。此时目标点1方向值已设置为零。
【置零】
【置零】

【测量】
H

ZA
99°43′13″

HAR
0°00′00″
P2
置零

坐标

放样

记录

3．照准目标点2，所显示的“HAR”即为两目标点间的夹角。

【测量】
H

ZA
99°43′13″

HAR
120°21′12″
P2
置零

坐标

放样

记录

11.2将水平方向设置成所需方向值

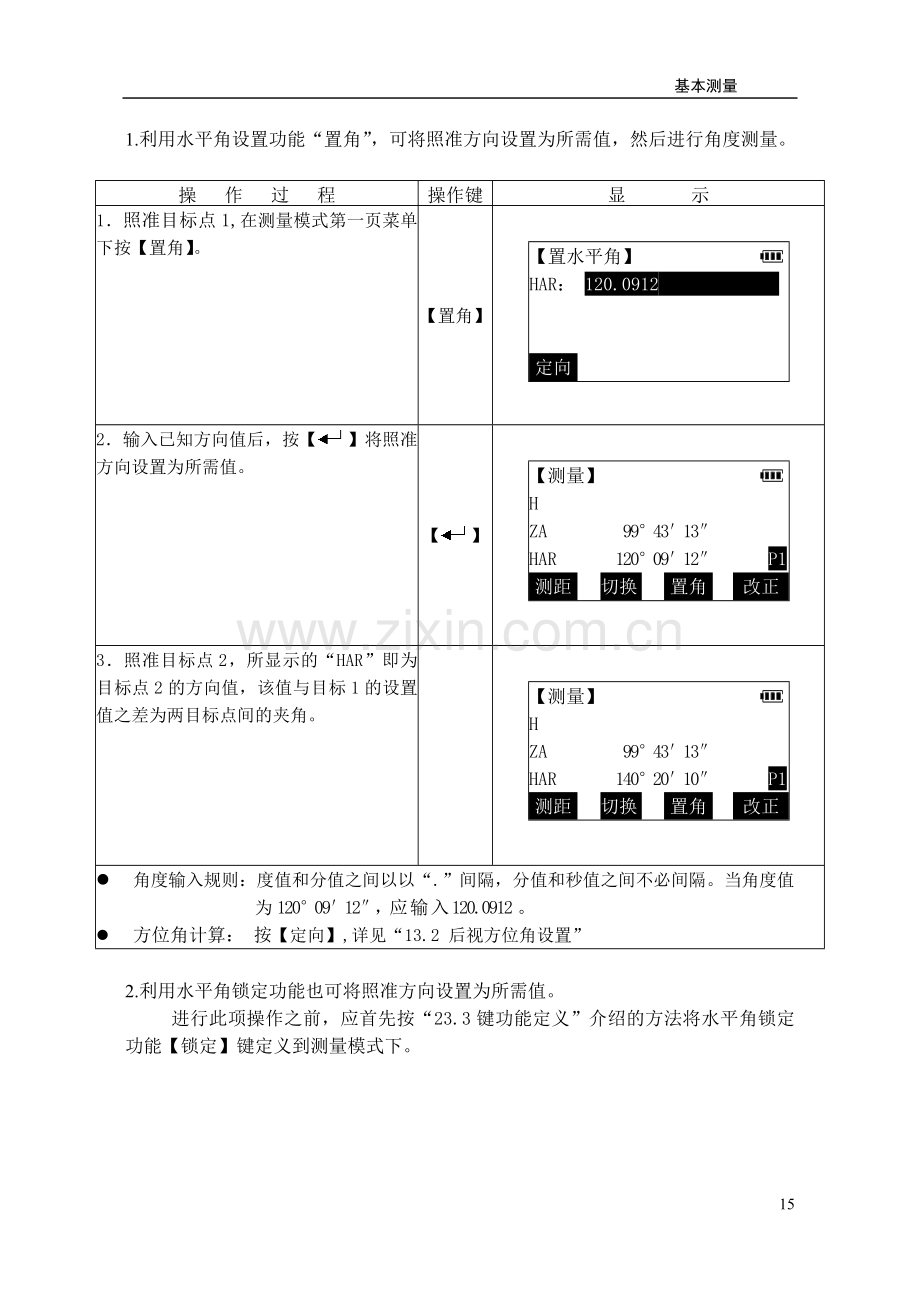

1.利用水平角设置功能“置角”，可将照准方向设置为所需值，然后进行角度测量。

操 作 过 程
操作键
显 示
1．照准目标点1,在测量模式第一页菜单下按【置角】。
【置角】

【置水平角】
HAR： 120.0912

定向

2．输入已知方向值后，按【】将照准方向设置为所需值。

【】

【测量】
H

ZA
99°43′13″

HAR
120°09′12″
P1
测距

切换

置角

改正

3．照准目标点2，所显示的“HAR”即为目标点2的方向值，该值与目标1的设置值之差为两目标点间的夹角。

【测量】
H

ZA
99°43′13″

HAR
140°20′10″
P1
测距

切换

置角

改正

l 角度输入规则：度值和分值之间以以“.”间隔，分值和秒值之间不必间隔。当角度值
为120°09′12″，应 输 入 120.0912 。
l 方位角计算： 按【定向】,详见“13.2 后视方位角设置”

2.利用水平角锁定功能也可将照准方向设置为所需值。
进行此项操作之前，应首先按“23.3键功能定义”介绍的方法将水平角锁定功能【锁定】键定义到测量模式下。

操 作 过 程
操作键
显 示
1．用水平制动钮和微动手轮使显示窗内显示出所需的方向值。

【测量】
H

ZA
99°43′13″

HAR
120°21′12″
P1
测距

切换

锁定

改正

2．按【锁定】，在【锁定】闪动时再次按下该键。此时水平角显示为HAh并被锁定。
【锁定】
【锁定】
【测量】
H

ZA
99°43′13″

HAh
120°21′12″
P1
测距

切换

锁定

改正

3．照准目标点后按【锁定】，将照准方向设为所需方向值,同时水平角解锁。

【锁定】
【测量】
H

ZA
99°43′13″

HAR
120°21′12″
P1
测距

切换

锁定

改正

11.3水平方向显示选择（左角/右角）

水平角显示具有两种形式供选择，即左角（逆时针角）和右角（顺时针角）。
进行此项操作之前，应首先按照“23.3键功能定义”介绍的方法将【左右】键定义到测量模式下。
操 作 过 程
操作键
显 示
1．按【左右】，水平角显示由右角（HAR）形式转换成左角（HAL）。

【左右】
【测量】
H

ZA
99°43′13″

HAL
239°38′48″
P1
测距

切换

左右

改正

2．再按【左右】，重新转换成右角形式。
【左右】
【测量】
H

ZA
99°43′13″

HAR
120°21′12″
P1
测距

切换

左右

改正

l 左角与右角的关系为：HAL=360°- H A R

11.4 ％坡度
MTS-800可按%形式显示坡度。
进行此项操作之前，应首先按“23.3键功能定义”介绍的方法将【A/%】键定义到测量模式下。

操 作 过 程
操作键
显 示
1．按【A/%】，垂直角读数显示由角度转换成％坡度。

【A/%】
【测量】
H

ZA
-17.128 %

HAL
239°38′48″
P1
测距

切换

A/%

改正

2．再按【A/%】，恢复垂直角显示。
【A/%】
【测量】
H

ZA
99°43′13″

HAR
239°38′48″
P1
测距

切换

A/%

改正

l 坡度显示范围： ±300％以内
l 当垂直角格式设置为“水平0”时，“ZA”显示为“VA”。

11.5水平角重复测量
水平角重复测量可获得更高精度的水平角测量结果。

操 作 过 程
操作键
显 示
1．在测量模式第三页菜单下按【菜单】，上下按动光标操纵键将光标移至“8.角度复测”。
【菜单】【5】
【6】
【菜单模式】
5．悬高测量

6．面积计算

7．偏心测量

8．角度复测

2．按【】进入角度复测模式，照准目标点1后按【确定】。
【】
【确定】
累计：
0°00′00″
次数：
0

平均：
0°00′00″

照准目标点1

取消

确定

3．照准目标点2后，按【确定】。
【确定】
角度累计：
30°00′00″
测角次数：
1

角度平均：
30°00′00″

照准目标点2

取消

确定

4．第二次照准目标点1后，按【确定】。
【确定】

角度累计：
30°00′00″
测角次数：
1

角度平均：
30°00′00″

照准目标点1

取消

确定

5．第二次照准目标点2后，按【确定】,重复测量角度值之和与角度均值分别在“角度累计”和“角度平均”中给出。
【确定】

角度累计：
60°00′02″
测角次数：
2

角度平均：
30°00′01″

照准目标点2

取消

确定

6．重复步骤4至5继续后面的测量。

7．完成测量后按【ESC】结束。
【ESC】

l 除了在菜单下进行重复测量外，也可以将【角复】（角度复测）功能定义到测量模式下后选取进行。【角复】功能定义见“23.3键功能定义”。
l 按【取消】取消当前测量结果重新测量。
l 重复测量最大重复次数为10次。

11.6角度测量数据输出

1. 用通讯电缆连接MTS-800至计算机串口。
2. 将【输出】功能定义至测量模式的软键上（参见“23.3键功能定义”），并正确设置通讯波特率（参见“23.2仪器设置”）。
3. 照准目标点。
4. 按【输出】将当前角度观测值向计算机输出。
12．距离测量

12.1距离测量设置
进行距离测量前应首先完成以下设置：
l 气象改正
l 棱镜常数
l 测距模式

1.气象改正值
在进行高精度距离测量时，应使用精确的量测设备测定温度和气压值，以对测量结果施加气象改正。
MTS电子全站仪通过发射光束进行距离测量，光束在大气中的传播速度会因大气折射率不同而变化，而大气折射率与大气的温度和气压有密切的关系。在通常的温度和气压环境下，当气压保持不变，而温度变化1℃；或者当温度保持不变，而气压变3.6ha，都将引起所测距离1mm的变化，即每公里变化1mm（1ppm）。因此，为了精确计算出气象改正数，需要求取光束传播路径上的气温和气压平均值。在山区测量作业时尤其要注意，不同高程的点上其气象条件会有差异。
l 仪器是按温度为15℃、气压为1013hPa时，气象改正数为“0”设计的。
l 仪器可根据输入的温度和气压值计算出相应的气象改正数并存储在内存中，计算公式如下：
0.2904×气压值（hPa）
1+0.003661×温度值（°C）

ppm = 278.96-

l 不需进行气象改正时，请将ppm值设为零。
l 气象改正还可以从气象改正表中查取改正数ppm值后直接输入来进行。

2.棱镜常数改正
不同棱镜具有不同的棱镜常数改正值，测量前应将所用棱镜的常数改正值设置好。本仪器出厂前，棱镜常数设置为“0”

3距离测量模式
可选择如下几种距离测量模式
l 单次精测
l 重复精测
l 精测均值
l 单次快测
l 重复快测
l 跟踪测量

操 作 过 程
操作键
显 示
1．测量模式第1页菜单。

【测量】
H

ZA
99°43′13″

HAR
120°21′12″
P1
测距

切换

左右

改正

2．按【改正】进入测距参数设置。
【改正】
【测距条件设置】
测距模式
单次精测

折光改正
无

棱镜常数
0
P1

确定

3．按【3】、【4】设置测距模式为重复快测。

【3】
【4】
【测距条件设置】
测距模式
重复快测

折光改正
无

棱镜常数
0
P1

确定

4．按【5】【6】或直接按【PAGE】
至测距参数设置第二页温度输入行，输入温度为25度。
【5】 【6】

【测距条件设置】
温度<°C>
25

气压<hPa>
1013

改正值<PPM>
0
P2
0PPM

确定

操 作 过 程
操作键
显 示
5．按【5】【6】移动光标至气压输入行，此时仪器自动显示: 大气改正值为9PPM。
【5】 【6】

【测距条件设置】
温度<°C>
25

气压<hPa>
1013

改正值<PPM>
9
P2
0PPM

确定

6．按【确定】接受测距参数设置，退出至测量模式第一页。

【确定】
【测量】
H

ZA
99°43′13″

HAR
120°21′12″
P1
测距

切换

左右

改正

l 直接输入大气改正值，此时显示的温度、气压值将被清除。
l 按【0PPM】，将大气改正值设为0PPM（即不进行大气改正），同时将温度置为15°，气压置为1013hPa。
l 折光改正：即地球曲率及大气折光改正，可选项为：无、0.14、0.20 。当在长距离高精度 测量平距及高差时，需顾及此项改正。

12.2回光信号检测
l 回光信号检测功能用于检查经棱镜反射回来的光信号强度是否足以进行距离测量，这对远距离测量尤为适用。
l 在短距离测量时，即使照准稍稍偏离棱镜中心，返回的光信号也足够强并显示“﹡”号，但这种情况下的测距结果精度难以保证，因此测量时必须精确照准棱镜中心。
l 回光信号检测除了仪器处于星键功能界面外，可在任何情况下进行。

操 作 过 程
操作键
显 示
1．按【SFT】再按【-】，进入回光检测。返回信号强弱由右图所示的计量条表示。
l 计量条中的黑色部分越长表示返回信号越强。
l 显示“*”号表示返回信号足以测距。
l 无“*”号显示，表示返回信号不足以测距，需重新照准目标,或重新设站。
l 当检测到目标返回信号时，仪器发出蜂鸣声，按【声关】可关闭蜂鸣器，开启蜂鸣器按【声开】。
【SFT】
【-】

【瞄准】
* 回光信号

声关

2．按【ESC】结束回光信号检测返回前一状态。
【ESC】

12.3距离和角度测量
仪器可同时对距离和角度进行测量。
l 关于距离和角度测量数据的记录请参阅“22.1 记录距离测量数据”
操 作 过 程
操作键
显 示
1. 照准目标。
l 对不易照准目标可按【SFT】、【-】借助回光信号精确照准目标。

2．在测量模式第一页菜单下按【测距】开始距离测量。
测距开始后，仪器闪动显示测距模式，棱镜常数改正值PC，气象改正值PPM等信息。

【测距】
【测距】
测距 pc = 0
ppm = 0
模式: 重复精测
DA

停止

3. 距离测量完成时，仪器发出一声短声响后屏幕上显示出距离“H”，垂直角“ZA”和水平角“HAR”的测量值，并不断重复测量，更新测量结果。
按【停止】，停止重复测距，返回至测量模式下。

【停止】

【测距】
H
265.437m
*
ZA
99°43′13″

HAR
120°21′12″

停止

4.测量模式下显示出最新距离测量结果

【测量】
H
265.437m

ZA
99°43′13″

HAR
120°21′12″
P1
测距

切换

置角

改正

5．按【切换】可使距离值的显示在同时显示斜距“S”、平距“H”及高差“V”与单一显示之间转换。

【切换】
【测量】
S
269.303m

H
265.437m

V
-45.469m
P1
测距

切换

置角

改正

l 若将测距模式设置为单次测量，则每次测距完成后测量自动停止。
l 若将测距模式后设置为精测均值，则显示的距离值为H_1, H_2…, H_9,测量完成后在H行上显示距离的平均值。
12.4距离测量数据输出
1. 用通讯电缆连接MTS-800及计算机串口。
2. 将【输出】功能定义至测量模式的软键上（参见“23.3键功能定义”），并正确设置通讯波特率（参见“23.2仪器设置”）。
3. 照准目标点。
4. 按【输出】将距离角度观测值向计算机输出。

13．坐标测量
在输入测站点坐标、仪器高、目标高和后视方位角后，用坐标测量功能可以测定目标点的三维坐标。
l 坐标测量前应首先进行电子测距的有关设置（参阅12.1距离测量设置）。

13.1输入测站坐标

13.1.1 键盘输入测站数据
操 作 过 程
操作键
显 示
1．在测量模式第二页菜单下按【坐标】进入坐标测量菜单屏幕。
l 也可在菜单模式下选取“1.坐标测量”完成同样功能。
【坐标】

【坐标测量】
1．坐标测量

2．测站设置

3．置方位角

4．仪器棱镜高

2．选取“2.测站设置”后按【】确认,进入测站坐标输入屏，输入测站坐标。
l 若需调用仪器内存中已知坐标数据，按【查找】。
l 存储测站数据按【记录】。参见“在记录模式下进行数据记录”。
【5】【6】【】

【测站设置】
N0﹤m﹥:
0.000

E0﹤m﹥:
0.000

Z0﹤m﹥:
0.000

查找

记录

确定

3．按【确定】确认输入的测站坐标值，并返回上级菜单。
【确定】

【坐标测量】
1．坐标测量
2．测站设置

3．置方位角

4．仪器棱镜高

13.1.2 调用内存中已知坐标数据
若希望使用预先存入的坐标数据作为测站点的数据，可在测站数据输入屏下按【查找】读取所需的坐标数据。
操 作 过 程
操作键
显 示
1．在输入测站数据时按【查找】,屏幕上显示出当前内存中用于读取坐标数据的文件。按【文件】可重新选择坐标数据文件。
【文件】

【查找坐标数据】
文件 已知点

点号：

文件

列表

2．按【5】、【6】可使光标上下移动选取测站数据所在的位置(已知点、当前文件或选取内存中其他文件),按【】。例如:选择“当前文件”。
【5】
【6】
【】

【选取文件】
1.已知点

2.当前文件

3.文件列表

读取的既可以是内存已知点中的坐标数据，也可以是所选定的工作文件中的坐标数据及内存任意文件中的坐标数据。
3．输入已知坐标数据的点号,按【】
也可按【列表】,对文件中的坐标数据记录列表，选取需要的坐标数据
【】

【查找坐标数据】
文件 当前文件

点号：2

文件

列表

4.仪器显示从当前文件中查找到坐标数据。
按【确定】将该数据设置为仪器测站点坐标，并返回坐标测量菜单。
【确定】

【测站设置】
N0﹤m﹥:
353.636

E0﹤m﹥:
237.358

Z0﹤m﹥:
0．000

查找

记录

确定

数据列表时：
l 按【▲】或【▼】光标按行移动。
l 按【切换】屏幕显示“︽”光标按页移
l 按【第一】光标移动至数据列表开始处，按【最后】光标移动至数据列表结束处。
l 按【查找】输入点号查阅数据。

13.2后视方位角设置
在输入测站点和后视点的坐标后，便可计算并设置后视点方向的方位角。
照准后视点，通过按键操作，仪器便根据测站点和后视点的坐标，自动完成后视方位角的设置。

操 作 过 程
操作键
显 示
1．在坐标测量菜单屏幕下选取“3.置方位角”后按【】，进入方位角设置。
【】
【坐标测量】
1．坐标测量
2．测站设置

3．置方位角

4．仪器棱镜高

2.此时可直接输入后视点的方位角,并照准后视点，按【】确定后完成定向,并返回坐标测量菜单,参见“11.2将水平方向设置成所需方向”
l 按【定向】,通过输入后视点坐标,
计算并设置方位角

【定向】

【置方位角】
HAR：

定向

操 作 过 程
操作键
显 示
3. 输入后视点坐标,按【确定】。
l 如需调用内存坐标数据按【查找】。（参阅13.1.2调用内存中已知坐标数据）。
l 按【测站】输入测站坐标.参阅“13.1输入测站数据”
【确定】

【置角/输入后视点】
N<m>:
248.695

E<m>:
176.254

Z<m>:

查找

测站

确定

4. 仪器自动计算出后视方位角，并提示照准后视点。
照准后视点后，按【确定】，设置方位角完毕，返回坐标测量菜单。

【确定】

【置水平角】
方位角:
99°43′13″

照准后视点?

取消

确定

13.3输入棱镜高及仪器高
如要测定目标的Z坐标，还需要量取棱镜高及仪器高，输入仪器中。

操 作 过 程
操作键
显 示
1．在坐标测量菜单中选取“4.仪器棱镜高”后按【】。
l 在测量模式第三页下，按【高程】
完成同样功能。
【5】【6】【】
【坐标测量】
1．坐标测量

2．测站设置

3．置方位角

4．仪器棱镜高

2.输入棱镜高和仪器高,按【确定】,
返回坐标测量菜单。

【确定】

【仪器及棱镜高】
棱镜高<m>：
1.50

仪器高<m>:
1.35

确定

13.4三维坐标测量
在测站及其后视方位角设置完成后便可测定目标点的三维坐标。
目标点三维坐标计算公式：
N1=N0+S×sinZ×cosAz
E1=E0+S×sinZ×sinAz
Z1=Z0+S×cosZ+ih-fh
式中：
N0：测站点N坐标
S：斜距
ih：仪器高
E0：测站点E坐标
Z：天顶距
fh：目标高
Z0：测站点Z坐标
Az：坐标方位角

操 作 过 程
操作键
显 示
1.照准目标点上的棱镜,在坐标测量菜单屏幕下选取“1.坐标测量”后按【】，开始坐标测量
【】

【坐标测量】
1．坐标测量

2．测站设置

3．置方位角

4．仪器棱镜高

2.测量完成，屏幕上显示出所测目标点的坐标值。
l 当待测观测目标点的目标高不同时，开始观测前先按【高程】将目标高输入（参阅“13.3输入棱镜高及仪器高”）。
l 按【记录】可记录该测量结果（参阅 “22.在记录模式下进行数据记录”）。
l 按【改正】可更改测距条件设置(
参阅“12.1距离测量设置”)。

【坐标测量】
N：
156.760m

E：
148.540m

Z：
12.345m

记录

改正

高程

测量

3．照准下一目标点后按【测量】开始测量。用同样的方法对所有目标点进行测量。
【测量】

4．按【ESC】结束坐标测量返回坐标测量菜单屏幕。
【ESC】

【坐标测量】
1．坐标测量

2．测站设置

3．置方位角

4．仪器棱镜高
