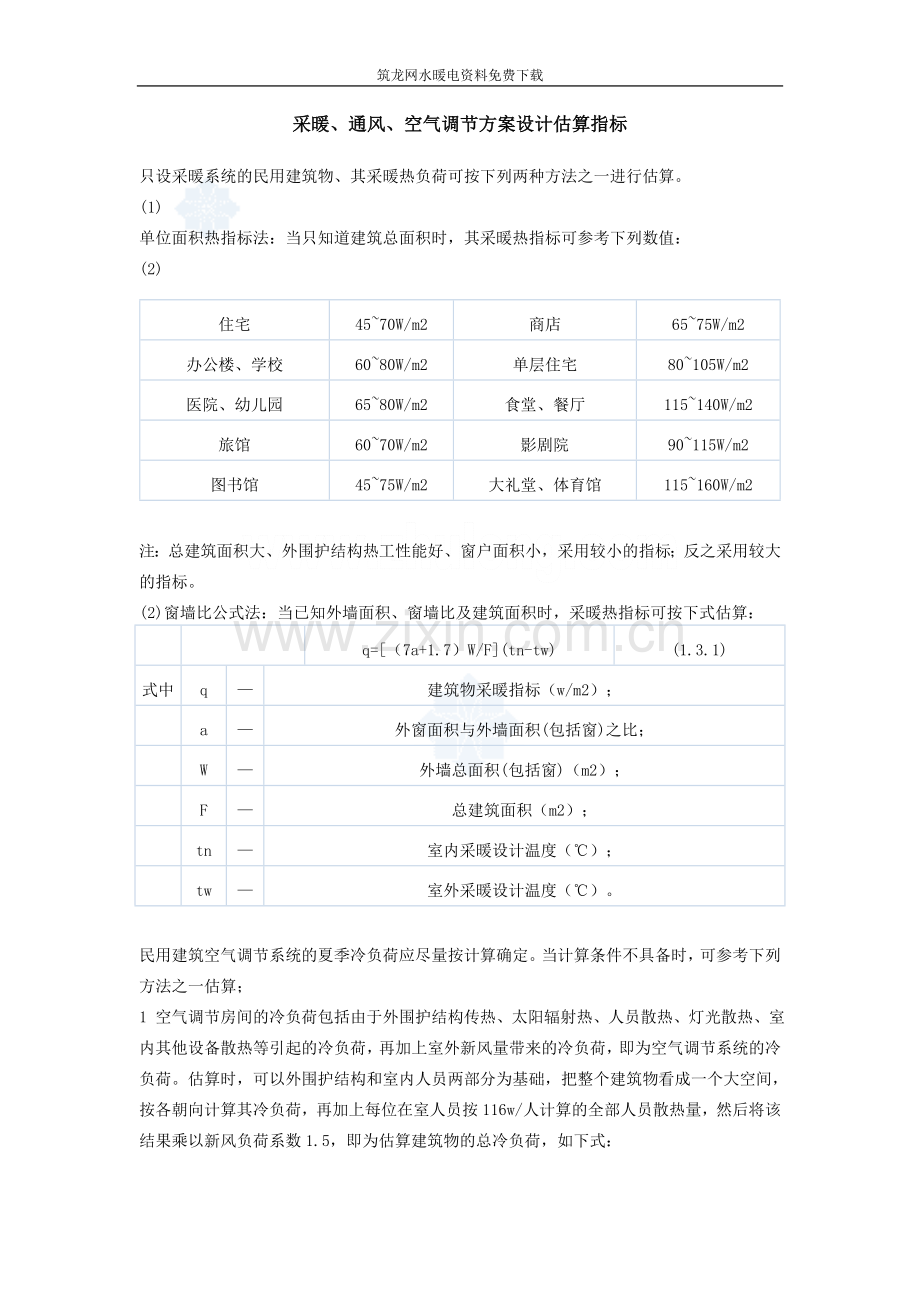

采暖、通风、空气调节方案设计估算指标
只设采暖系统的民用建筑物、其采暖热负荷可按下列两种方法之一进行估算。
(1)
单位面积热指标法：当只知道建筑总面积时，其采暖热指标可参考下列数值：
(2)
住宅
45~70W/m2
商店
65~75W/m2
办公楼、学校
60~80W/m2
单层住宅
80~105W/m2
医院、幼儿园
65~80W/m2
食堂、餐厅
115~140W/m2
旅馆
60~70W/m2
影剧院
90~115W/m2
图书馆
45~75W/m2
大礼堂、体育馆
115~160W/m2

注：总建筑面积大、外围护结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。
(2)窗墙比公式法：当已知外墙面积、窗墙比及建筑面积时，采暖热指标可按下式估算：

q=[（7a+1.7）W/F](tn-tw)
(1.3.1)
式中
q
—
建筑物采暖指标（w/m2）；

a
—
外窗面积与外墙面积(包括窗)之比；

W
—
外墙总面积(包括窗)（m2）；

F
—
总建筑面积（m2）；

tn
—
室内采暖设计温度（℃）；

tw
—
室外采暖设计温度（℃）。

民用建筑空气调节系统的夏季冷负荷应尽量按计算确定。当计算条件不具备时，可参考下列方法之一估算；
1 空气调节房间的冷负荷包括由于外围护结构传热、太阳辐射热、人员散热、灯光散热、室内其他设备散热等引起的冷负荷，再加上室外新风量带来的冷负荷，即为空气调节系统的冷负荷。估算时，可以外围护结构和室内人员两部分为基础，把整个建筑物看成一个大空间，按各朝向计算其冷负荷，再加上每位在室人员按116w/人计算的全部人员散热量，然后将该结果乘以新风负荷系数1.5，即为估算建筑物的总冷负荷，如下式：

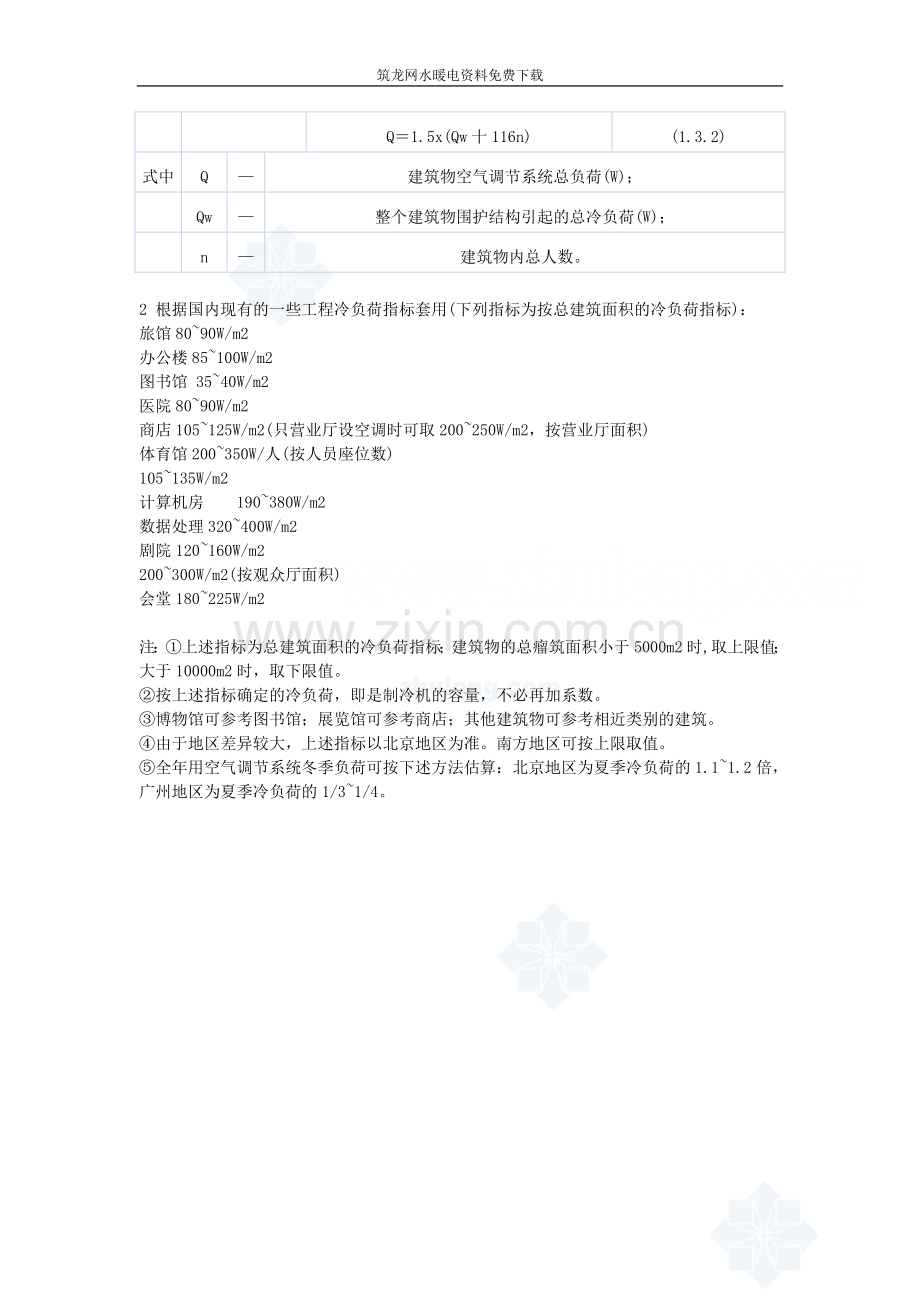

Q＝1.5x(Qw十116n)
(1.3.2)
式中
Q
—
建筑物空气调节系统总负荷(W)；

Qw
—
整个建筑物围护结构引起的总冷负荷(W)；

n
—
建筑物内总人数。

2 根据国内现有的一些工程冷负荷指标套用(下列指标为按总建筑面积的冷负荷指标)：
旅馆80~90W/m2
办公楼85~100W/m2
图书馆 35~40W/m2
医院80~90W/m2
商店105~125W/m2(只营业厅设空调时可取200~250W/m2，按营业厅面积)
体育馆200~350W/人(按人员座位数)
105~135W/m2
计算机房  190~380W/m2
数据处理320~400W/m2
剧院120~160W/m2
200~300W/m2(按观众厅面积)
会堂180~225W/m2

注：①上述指标为总建筑面积的冷负荷指标；建筑物的总瘤筑面积小于5000m2时,取上限值；大于10000m2时，取下限值。
②按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。
③博物馆可参考图书馆；展览馆可参考商店；其他建筑物可参考相近类别的建筑。
④由于地区差异较大，上述指标以北京地区为准。南方地区可按上限取值。
⑤全年用空气调节系统冬季负荷可按下述方法估算：北京地区为夏季冷负荷的1.1~1.2倍，广州地区为夏季冷负荷的1/3~1/4。
