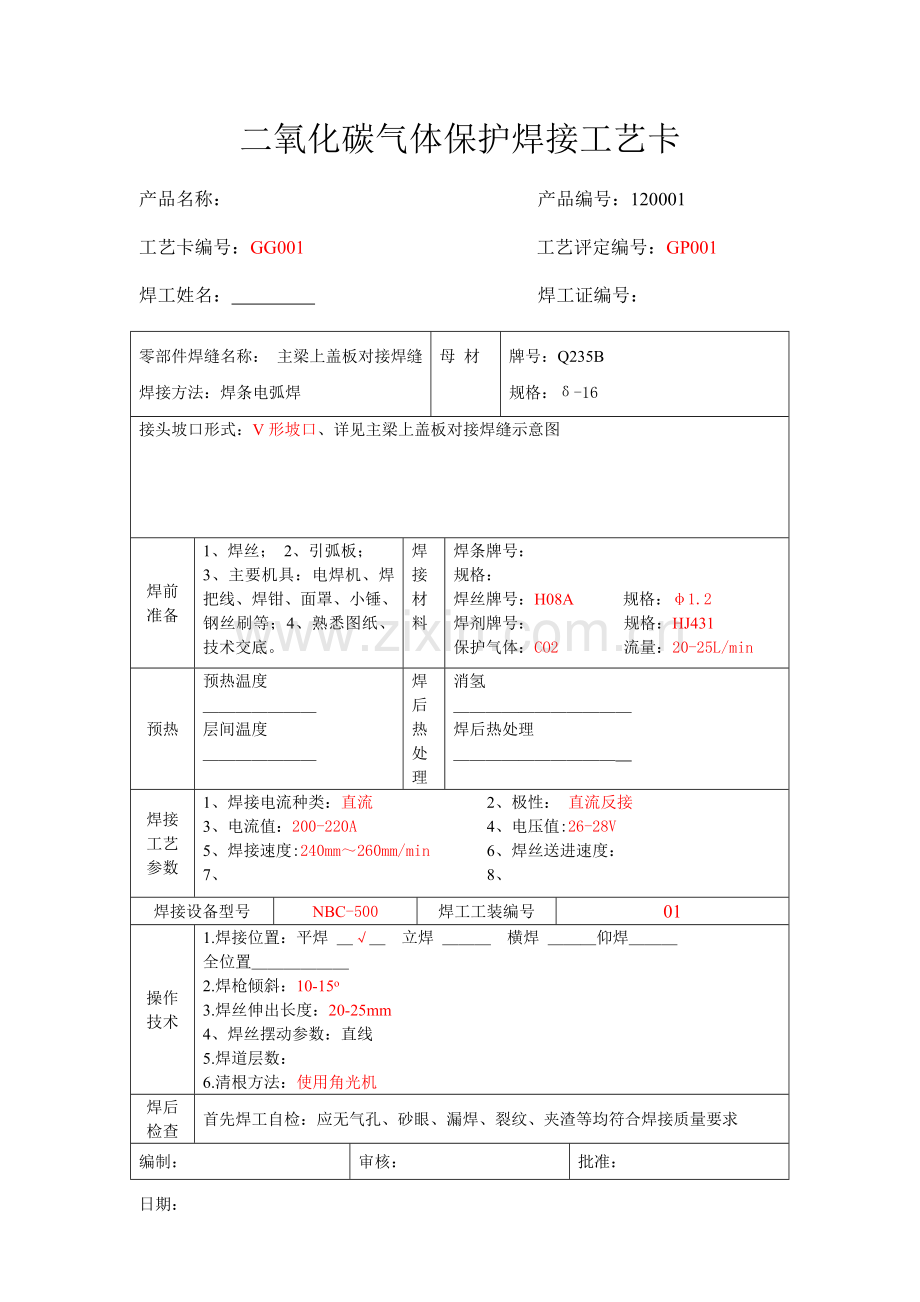

二氧化碳气体保护焊接工艺卡
产品名称： 产品编号：120001
工艺卡编号：GG001 工艺评定编号：GP001
焊工姓名： 焊工证编号：
零部件焊缝名称： 主梁上盖板对接焊缝
焊接方法：焊条电弧焊
母 材
牌号：Q235B
规格：δ-16
接头坡口形式：V形坡口、详见主梁上盖板对接焊缝示意图

焊前
准备
1、焊丝； 2、引弧板；
3、主要机具：电焊机、焊把线、焊钳、面罩、小锤、钢丝刷等；4、熟悉图纸、技术交底。
焊接
材料
焊条牌号：
规格：
焊丝牌号：H08A 规格：φ1.2
焊剂牌号： 规格：HJ431
保护气体：CO2 流量：20-25L/min
预热
预热温度
＿＿＿＿＿＿＿
层间温度
＿＿＿＿＿＿＿
焊后热处理
消氢
＿＿＿＿＿＿＿＿＿＿＿
焊后热处理
＿＿＿＿＿＿＿＿＿＿
焊接工艺参数
1、焊接电流种类：直流 2、极性： 直流反接
3、电流值：200-220A 4、电压值:26-28V
5、焊接速度:240mm～260mm/min 6、焊丝送进速度：
7、 8、
焊接设备型号
NBC-500
焊工工装编号
01
操作
技术
1.焊接位置：平焊 ＿√＿ 立焊 ＿＿＿ 横焊 ＿＿＿仰焊＿＿＿
全位置＿＿＿＿＿＿
2.焊枪倾斜：10-15o
3.焊丝伸出长度：20-25mm
4、焊丝摆动参数：直线
5.焊道层数：
6.清根方法：使用角光机
焊后检查
首先焊工自检：应无气孔、砂眼、漏焊、裂纹、夹渣等均符合焊接质量要求
编制：
审核：
批准：
日期：
