电路探秘（1-5节）练习
1.如图，打开S2，闭合S1时，为 路。打开S1，为 路。闭合S1、S2时为 路。
2. 电流表接入电路中，只能和用电器＿＿＿联，如果与用电器并联或两接线柱直接与电源正负极相接，就会烧坏＿＿＿＿和＿＿＿。若闭合开关接通电路后，电流表的指针反时针方向转动，说明电流表的＿＿＿＿接错。如果电流表的指针不动，灯也不亮，说明电路＿＿＿＿路；如果指针快速偏转且立即摆到满刻度处，说明此电路＿＿＿＿路，也可能选用的是＿＿＿＿量程。
3.用一个开关同时控制两只电灯发光，两只电灯在电路中
A.一定要串联 B.只有并联 C. 可以是串联，也可以是并联 D. 不可能是并联
4.下图中，闭合S后，属于串联电路的是 ，属于并联电路的是 。

5.如右上图，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查电路，将导线先接在L1的两端发现L:发光，由此可以判断
A.灯L1短路 B.灯L1开路 C. 灯L2短路 D.灯L2开路
6. 某同学在使用电流表时，本应使用“＋”和“3”两个接线柱，但误将“＋”和“0.6”两个接线柱接入电路，电流从“＋”接线柱流入，从“0.6”接线柱流出，这样做的可能后果是：
A. 指针不动。　　　　　　　　B. 指针摆动的角度小了。
C. 指针反向摆动。　　　　　　D. 指针摆动角度太大，电流表可能被烧坏。
7. 某同学用导线把干电池、小灯泡和开关连成了一个电路，闭合开关后，小灯泡不发光，一会儿电池却发热了，这个电路的故障可能是
A. 断路。　　　　　B. 短路。　　　　C. 灯泡坏了。　　　　D. 电池坏了。
8. 有0～0.6A和0～3A两个量程的电流表，在某次测量中用了0～0.6A量程测某一电路中的电流，从0～3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，测得实际电流的大小为

A. 0.43A。　　　　B. 0.46A。　　　C. 0.7A。　　　D. 2.3A。
9.根据电路图，连接实物图。

10.流过灯a的电流Ia＝5500毫安，流过灯b的电流Ib＝0.55安。流过灯c的电流Ic＝5.5×103微安，比较三个电流大小正确的是
A.Ia＝Ib<Ic B.Ia>Ib>Ic C.Ia>Ib>Ic D.Ia>Ib>Ic

11.已知流过灯L的电流方向是a到b，如图，则流过灯的电子方向是a _ b

12.将图中的元件连接。要求灯泡L1、L2并联，电流表测灯L1中的电流，开关S1控制整个电路，S2只控制灯L2。并画出电路图

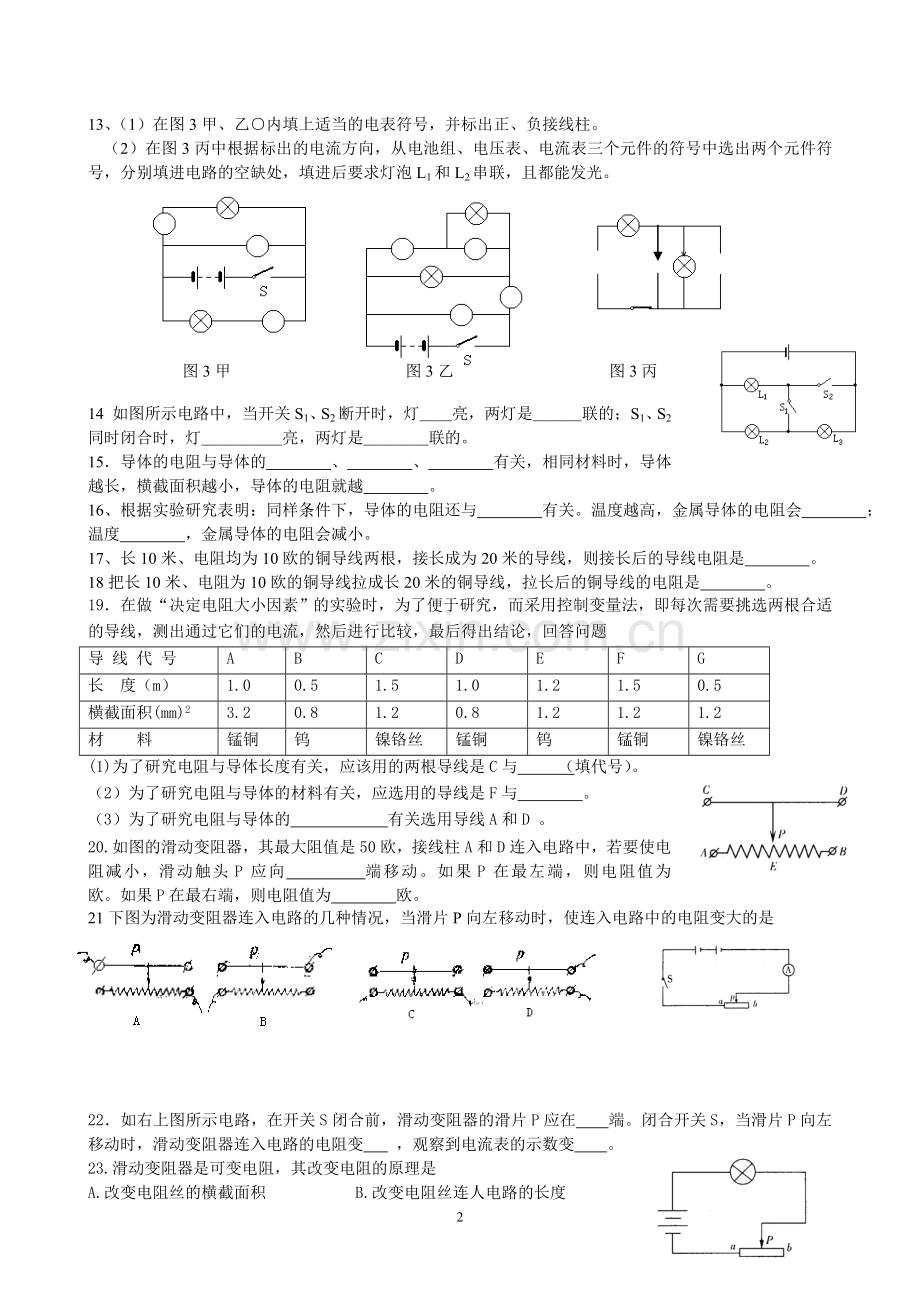

13、（1）在图3甲、乙○内填上适当的电表符号，并标出正、负接线柱。
（2）在图3丙中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。

图3甲
图3乙
图3丙

14 如图所示电路中，当开关S1、S2断开时，灯＿＿亮，两灯是＿＿＿联的；S1、S2同时闭合时，灯＿＿＿＿＿亮，两灯是＿＿＿＿联的。
15．导体的电阻与导体的 、 、 有关，相同材料时，导体越长，横截面积越小，导体的电阻就越 。
16、根据实验研究表明：同样条件下，导体的电阻还与 有关。温度越高，金属导体的电阻会 ；温度 ，金属导体的电阻会减小。
17、长10米、电阻均为10欧的铜导线两根，接长成为20米的导线，则接长后的导线电阻是 。
18把长10米、电阻为10欧的铜导线拉成长20米的铜导线，拉长后的铜导线的电阻是 。
19．在做“决定电阻大小因素”的实验时，为了便于研究，而采用控制变量法，即每次需要挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论，回答问题
导 线 代 号
A
B
C
D
E
F
G
长 度（m）
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积(mm)2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材 料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
镍铬丝

(1)为了研究电阻与导体长度有关，应该用的两根导线是C与 （填代号）。
（2）为了研究电阻与导体的材料有关，应选用的导线是F与 。
（3）为了研究电阻与导体的 有关选用导线A和D 。
20.如图的滑动变阻器，其最大阻值是50欧，接线柱A和D连入电路中，若要使电阻减小，滑动触头P应向 端移动。如果P在最左端，则电阻值为 欧。如果P在最右端，则电阻值为 欧。
21下图为滑动变阻器连入电路的几种情况，当滑片P向左移动时，使连入电路中的电阻变大的是

22．如右上图所示电路，在开关S闭合前，滑动变阻器的滑片P应在 端。闭合开关S，当滑片P向左移动时，滑动变阻器连入电路的电阻变 ，观察到电流表的示数变 。
23.滑动变阻器是可变电阻，其改变电阻的原理是
A.改变电阻丝的横截面积 B.改变电阻丝连人电路的长度
C. 滑片跟电阻丝发生摩擦 D.改变接线柱中的导线连接
24.如图是能调节电灯亮度的电路图，要使电灯变暗，滑片P应
A.向a端移动 B.向b端移动 C. 在b点不动 D.在中间不动
