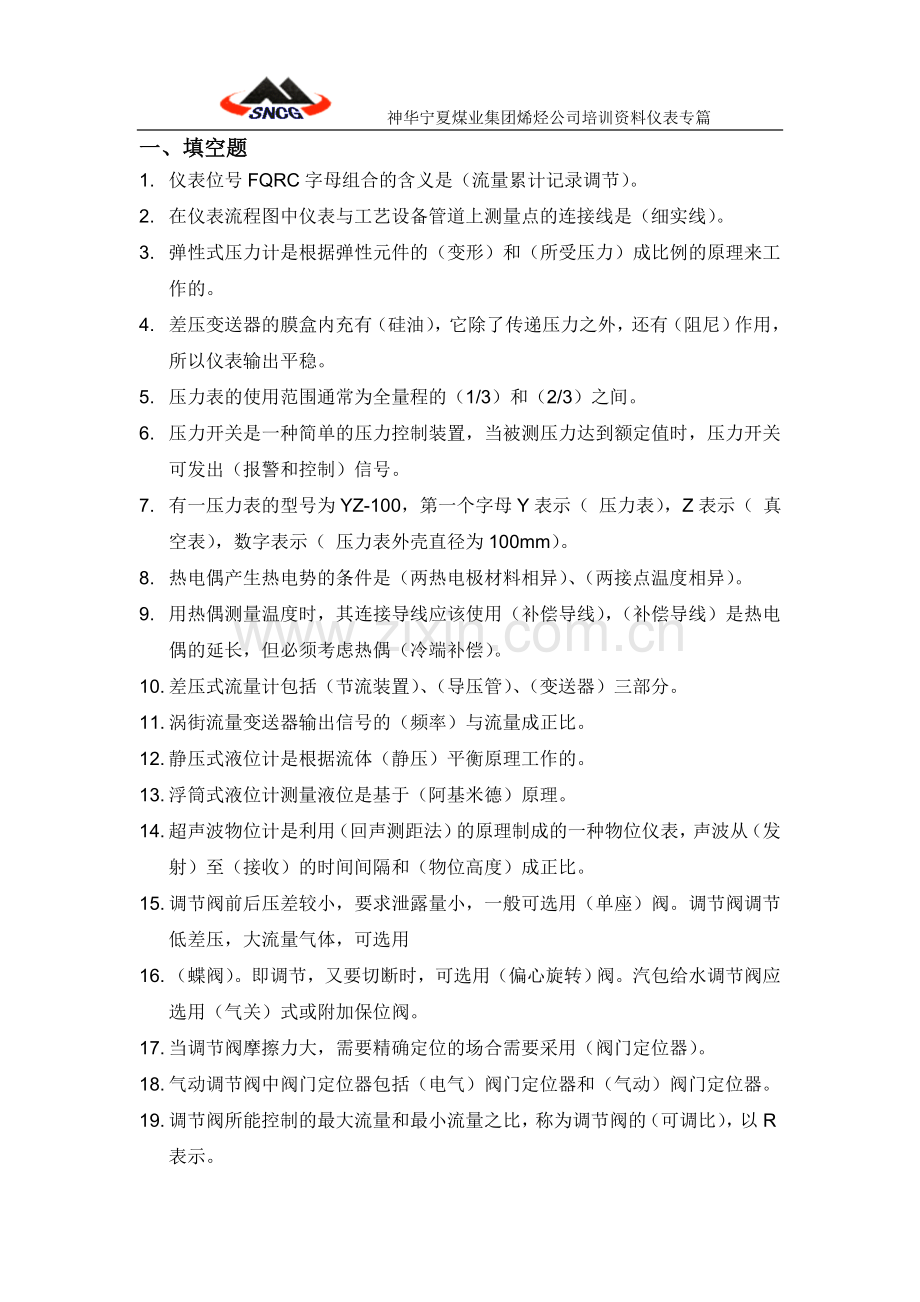

神华宁夏煤业集团烯烃公司培训资料仪表专篇
一、填空题
1. 仪表位号FQRC字母组合的含义是（流量累计记录调节）。
2. 在仪表流程图中仪表与工艺设备管道上测量点的连接线是（细实线）。
3. 弹性式压力计是根据弹性元件的（变形）和（所受压力）成比例的原理来工作的。
4. 差压变送器的膜盒内充有（硅油），它除了传递压力之外，还有（阻尼）作用，所以仪表输出平稳。
5. 压力表的使用范围通常为全量程的（1/3）和（2/3）之间。
6. 压力开关是一种简单的压力控制装置，当被测压力达到额定值时，压力开关可发出（报警和控制）信号。
7. 有一压力表的型号为YZ-100，第一个字母Y表示（ 压力表），Z表示（ 真空表），数字表示（ 压力表外壳直径为100mm）。
8. 热电偶产生热电势的条件是（两热电极材料相异）、（两接点温度相异）。
9. 用热偶测量温度时，其连接导线应该使用（补偿导线），（补偿导线）是热电偶的延长，但必须考虑热偶（冷端补偿）。
10. 差压式流量计包括（节流装置）、（导压管）、（变送器）三部分。
11. 涡街流量变送器输出信号的（频率）与流量成正比。
12. 静压式液位计是根据流体（静压）平衡原理工作的。
13. 浮筒式液位计测量液位是基于（阿基米德）原理。
14. 超声波物位计是利用（回声测距法）的原理制成的一种物位仪表，声波从（发射）至（接收）的时间间隔和（物位高度）成正比。
15. 调节阀前后压差较小，要求泄露量小，一般可选用（单座）阀。调节阀调节低差压，大流量气体，可选用
16. （蝶阀）。即调节，又要切断时，可选用（偏心旋转）阀。汽包给水调节阀应选用（气关）式或附加保位阀。
17. 当调节阀摩擦力大，需要精确定位的场合需要采用（阀门定位器）。
18. 气动调节阀中阀门定位器包括（电气）阀门定位器和（气动）阀门定位器。
19. 调节阀所能控制的最大流量和最小流量之比，称为调节阀的（可调比），以R表示。
20. 实际可调比取决于（阀芯结构）和（配管状况）。
21. 混合气体中除待测组分外的所有组分统称为（背景气），（背景气）中对分析有影响的组分叫（干扰组分）。
22. 工业气相色谱仪的主要性能指标有（测量对象），（测量范围），（重复性），（分析流路数），（分析组分数），（分析周期）。
23. 气相色谱仪常用的检测器有（热导式检测器TCD），（氢火焰离子化检测器FID），（火焰光度检测器FPD）。
24. 可燃气体的一级报警设定值（≤25%LEL），可燃气体的二级报警设定值（≤50%LEL），有毒气体的报警设定值（≤100%TLV），当试验用标准气调制困难时，报警设定值可为（≤200%TLV）。
25. DCS系统由（集中管理部分）、（分散控制监视部分）、和（通讯网络部分）组成。
26. 集散控制系统DCS是集（计算机技术），（控制技术），（通讯技术），（CRT技术）为一体的综合性高技术产品。
27. 连锁线路通常由（输入）部分、（逻辑）部分和（输出）部分组成。
28. DCS故障大致可分为（现场仪表设备故障），（系统故障），（硬件故障），（软件故障），（操作、使用不当引起故障）。
29. 自动调节系统主要由（调节器）、（调节阀）、（调节对象）和（变送器）四大部分组成。
30. 自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分）、（比例微分）、（比例积分微分）等调节系统。
31. 在自动化领域中，把被调参数不随时间而变化的（平衡状态）称为系统的静态。
32. 反馈分为（正）反馈和（负）反馈。
33. 调节阀常用填料有哪两种，并填空。
答：调节阀常用填料有四氟填料和石墨填料。
a、（四氟填料）的摩擦力小，可不带定位器使用。
b、（石墨填料）的摩擦力大，应带定位器使用。
c、（石墨填料）的工作温度为－200 - +600℃
d、（四氟填料）的工作温度为－40 - +250℃
e、常温（－40 - +250℃）下，应优先选用（四氟填料）
f、中温下（－40 - +450℃），（四氟填料）必须加散热片使用。
g、中温下，（石墨填料）可以不带散热片使用，故经济性好。
h、（石墨填料）对于蒸汽、高温水介质使用最佳，应优先选用。
i、高温（+450 - +600℃）下，不能使用（四氟填料）。
j、（四氟填料）使用寿命短，在极限温度下只能使用到3 - 5个月。
k、（石墨填料）的禁用介质为高温、高浓度强氧化剂。
l、（四氟填料）的禁用介质为熔融状碱金属、高温三氟化氯及氟元素。

34. 调节阀所能控制的最大流量（Qmax）与最小流量（Qmin）之比，称为调节阀的（ 可调比），以R表示。
35. 当阀两端压差保持恒定时，上述流量比称为（理想可调比）
36. 实际使用中，阀两端压差是变化的，这时上述流量比称为（实际可调比）。
37. 理想可调比取决于（阀芯结构）。
38. 实际可调比取决于（阀芯结构）和（配管状况）。
39. 我国生产的直通单、双座调节阀，R值为（30）。
40. 被调介质流过阀门的相对流量（Q/Qmax）与阀门相对行程（l/L）之间的关系称为调节阀的（流量特性）。
41. 阀前后压差保持不变时，上述关系称为（理想流量特性）。
42. 实际使用中，阀前后压差总是变化的，此时上述关系称为（工作流量特性）。
43. 理想流量特性取决于（阀芯形状）。
44. 工作流量特性取决于（阀芯形状）和（配管状况）。
45. 关小与调节阀串联的切断阀，会使可调比变（小），流量特性变（差）。
46. 打开与调节阀并联的旁路阀，会使可调比变（小），流量特性变（差）。
47. 对可调比来说，切断阀比旁路阀的影响要（小）。
48. 对流量特性来说，切断阀比旁路阀的影响要（大）。
49. 流量系数C的定义是：调节阀全开，阀前后为（100kPa），流体重度为（1gf/cm3）
时，每（小时）所通过的流体（立方米）数。
50. 国外采用CV值表示流量系数，CV的定义是：调节阀全开，阀前后压差为（1磅/英寸2）时，温度（60oF）的清水每（分钟）所通过的流体（美加仑）数。C值和Cv值的换算关系是：1Cv=(1.17)C。
51. 所谓安全火花型防爆仪表是指在正常状态和事故状态下产生的火花能量不足以对周围可燃介质构成点火源均为安全火花的仪表。
52. 调节器的三个整定参数分别为比例带；积分时间；微分时间。
53. 测量不同参数的各种气动变送器，有着共同的气动转换部分，不同的只是测量 部分。
54. 在比例积分调节器中，积分时间越小，则积分作用越强，微分时间越大，则微分作用越强
55. 当调节阀两端压差保持恒定时，其最大流量和最小流量之比例称理想可调比。
56. 调节阀理想可调比取决于阀芯结构。
57. 喷嘴挡板机构的作用，是把微小的位移转换成相应的压力信号。
58. 调节阀实际可调比取决于阀芯结构和配管状况。
59. 调节阀的被调介质流过阀门的相对流量（Q/Qmax）与阀门相对行程（1/L）之间关系称调节阀的流量特性。
60. 仪表的相对百分误差越大，仪表的精度越低。
61. 取源阀门与工艺设备或管道的连接不宜采用卡套式接头。
62. 相对误差是绝对误差与仪表示值之比的百分数。
63. 安装取源部件的开孔与焊接工作，必须在工艺管道或设备的防腐；衬里；吹扫；和压力试验前进行
64. 温度取源部件与工艺管道垂直安装时，取源部件轴线应与工艺管道轴线垂直相交。
65. 差压变送器迁移后，所能测量的最大值（包括正向和负向）不能大于仪表测量范围的上限值。
66. 绝对压力变送器与差压变送器工作原理基本相同，所不同的是低压部分作成密闭室 ，把膜盒内部的压力抽成真空。
67. 当测试调节器的闭环跟踪精度（静差）时，调节器的正反作用开关应置于反作用位置，当测试微分时间和积分时间时，调解器的比例带应置于100%。
68. 气动薄膜执行机构分正作用和反作用两种形式，信号压力增大时推杆向 上 动作的称反作用。
69. 执行器由执行机构和阀体两部分组成。
70. 调节阀理想流量特性主要有直线；百分比；对数及快开等四种。
71. 调节阀前后压差较小，要求泄漏量小，一般可选单座阀。
72. 气动调节蝶阀特别适用于大口径，大流量，低压差场合。
73. 执行器按其能源形式特别适用于气动；液动；电动三大类。
74. 分辨力是分辨率乘以最小量程的满度数。
75. 在数字电压表的输入电路中，不加分压器和量程放大器的量程称基本量程
76. 直流电位差计由三个最基本的回路组成，它们是工作电流回路；标定工作电流回路；测量回路
77. 电阻箱各盘均在零位时，其实际值不一定正好为零，这残存的阻值叫做电阻箱的零值电阻，端钮式电阻箱却没有这种电阻。
78. 检流计的主要参数是电流常数（电压常数），内阻和外临界电阻。
79. 检流计不是用来测量电流的大小，而是检测电流的有无。
80. 锯割软材料和厚度较大的材料时，为了便于排屑，一般选用粗齿锯条
81. 公称直径Dg100mm的钢管，相当于英制4”，1”管子的螺纹是每寸11扣，（1/2）”管子螺纹每寸14扣，国产面盘直径为150mm的压力表接管螺纹是M20*1.5。
82. 在斜管压力计中确定基底板是否准确定位借助于水准器。
83. 用于测量流量的导压管线，阀门组回路中，当正压侧泄漏时，仪表指示偏低，当负压侧泄漏时，仪表指示偏高，平衡阀泄漏时，仪表指示偏低，正压侧堵死，负压侧畅通时，仪表指示跑零下。
84. 测量液体压力时，取压点应设在管道的下半部，导压管的最高点应装设集气器；测量气体压力时，取压点应设在管道的上半部，导压管的最低点应装排液装置。
85. 按误差数值表示的方法，误差可分为绝对误差，相对误差，引用误差。
86. 测量流体压力用的压力表的读数叫表压，如果被测流体的绝对压力低于大气压，则压力表所测得的值称为负压或真空度。
87. 调节器的输出值随偏差值的增加而增加为正作用调节器，调节器的输出值随偏差值的增加减少为反作用调节器。
88. 已知仪表的绝对误差表示为△=X-X0，其中X是测量值读数，X0是真实值读数。
89. A、B两表的绝对误差相同，但A表量程<B表量程，则B表准确度大于A表。
90. 用节流装置测量流量时，节流装置前后可产生与流量对应的差压信号，而且两者是开方关系。
91. 补偿导线的正极应与热电偶的正极相连，负极应与热电偶负极相连。
92. 自动调节系统是具有被调参数负反馈的闭环系统。它与其他系统的本质区别就在于调节系统有负反馈。
93. 电磁流量计只能测具有导电性液体介质的流量。
94. 节流或测量装置有孔板，喷嘴和文丘利管三种标准形式，都是利用流体流径节流装置时产生的压力差而实现流量测量。它与流量成平方关系。
95. 转子流量计是属于恒压降流量计。
96. 涡轮流量变送器应水平安装。
97. 电磁流量计既不是容积式流量计，也不是质量式流量计，而是一种速度式流量计。
98. 仪表的精度等级是根据引用误差来划分的。
99. 流量分为:体积流量和质量流量，它们之间的关系为M=Q*ρ
100. GB2624—81中规定的标准节流装置有标准孔板和标准喷嘴两类，前者可采用角接或法兰 取压，后者仅能采用角接取压。
101. 沉筒或界面变送器在现场调零时，应在浮筒内充满轻质介质。
102. 气动薄膜执行机构分为正和反作用两种形式。
103. 比例调节依据偏差大小来动作，在系统中起稳定被调参数的作用。
104. 有一台电流表共有两档，一档是0~25mA,另一档是0~50mA,精确度为0.5%，用来校对温度变送器输出，应选用0~25mA档。
105. 用氖管验电笔区分是交流电还是直流电，氖管两极都发光的是交流电一级发光的是直流电。
106. 仪表保温箱内的温度应保持在15~20℃之间。
107. 浮力式液位计分为恒浮力式和变浮力式两种。
108. 对于热电偶，用两种不同材料焊接而成的一端称工作端或热端，另一端称冷端。
109. 调节器的比例度δ越大，放大倍数Kc越小，比例作用越弱。
110. 测量范围－25℃~100℃的下限值-25℃，上限值100℃，量程125℃。
111. 转子流量计是属于恒压降流量计。
112. 绝对零度是-273.16℃。
113. 温度越高，铂，镍，铜等材料的电阻值越大。
114. 安全管理的“三不伤害”是指不伤害自己，不伤害他人，不被他人伤害。
115. 仪表“四率”是指完好率；控制率；使用率；泄漏率。
116. 气动执行器中，若气源总管泄露或气源阀门没有打开，则调节阀不动作。
117. 仪表位号TT-102中,第一个字母T的含义温度,第二个字母T的含义变送
118. 半导体是导电能力介于导体和绝缘体之间的物质。
119. P型半导体中，电子数少于空穴数
120. 常用二极管的特性是单向导电性
121. 硅材料的死区电压0.5伏锗材料的死区电压0.1伏
122. 仪表位号PDRC中的PD的含义是压差
123. 气动仪表对供风的要求相当严格，对供风的含尘、含油、含水等都有规定，同时，供风压力应控制在300-700kPa之间
124. 仪表位号FQRC字母组合的含义是流量累计记录调节
125. 在仪表流程图中仪表与工艺设备管道上测量点的连接线是细实线
126. 电源箱的接地电阻在施工时应不大于4欧姆
127. 一般情况下,管道内的液体速度在管道中心线处流速最大.
128. 节流孔板对前后直管段一般都有一定的要求:前10, D,后5D.
129. 差压变送器一般情况都与三阀组配套使用,当正压侧阀门有泄露时,仪表指示偏低.。
130. 仪表的完好率是反映仪表完好状况的重要指标，一般要求完好率要大于等于98%。
131. 仪表的泄漏率是反映仪表和工艺接口汇漏情况的重要指标，一般要求小于0.3%
132. 仪表检定校验时，一般要调校5个个点。
133. 有一测温仪表，精确度等级为0.5级，测量范围为 400-600℃,该表的最大绝对误差是±1℃
134. 用单法兰液位计测量敞口窗口液位，液位计已校好，后因维护需要，仪表位置下移了一段距离，则仪表指示上升
135. 在热电偶测温回路中，如果显示仪表和连接导线两端温度相同，将其接入后热电偶的总电势值不变
136. 在分度号为B、S、K、E的四种热电偶中，100℃时的热电势最大的是E型型热电势最小的是B型
137. 温度越高，铂、镍、铜等材料的电阻值越大
138. 用双法兰液位计测量容器液位时，液位计的零点和量程均已校正好，后因维护需要，仪表的安装位置上移了一段距离，则液位计的零点不变量程不变
139. 透光式玻璃板液位计适于测量粘度较小介质的液位。
140. 爆炸性气体混合物发生爆炸必须具备的两个条件是：一定的浓度，足够的火花能量。
二、选择题
1. 灵敏度是表达仪表对被测参数变化的灵敏程度（2）。
1）不正确    2）正确    3）不一定正确
2. 在自控系统中一般微分时间用（3）表示。
1）Ｐ　　　2）Ｉ　　　3）Ｄ
3. 下列关于电阻温度计的叙述中不恰当的是（ D  ）。
A、电阻温度计的工作原理是利用金属丝的电阻随温度作近似线性的变化
B、电阻温度计在温度检测时，有时间延迟的缺点
C、与电阻温度计相比，热电偶所测温度相对较高一些
D、因为电阻体的电阻丝是用较粗的导线做成的，所以有较强的耐振性能
4. 补偿导线的正确敷设，应该从热电偶起敷到（  D  ）为止。
A、就地接线盒
B、仪表盘端子板
C、二次仪表
D、与冷端温度补偿装置同温的地方
5. 如何选用热电偶和热电阻（1）。
1）根据测温范围选用   2）根据环境温度选用     3）根据测温对象
6. 流量是指（2）内流过管道某一截面积的流体数量。
1）单位体积    2）单位时间     3）单位面积
7. 相同差压下，压力损失最大的节流装置的名称是（2）。
1）喷嘴    2）孔板    3）文丘利管
8. 用孔板测量流量，孔板装在调节阀（ 1 ）是合理的。
1）前　　    2）后　   　3）任意位置。
9. 差压式流量计，负压管线不畅，则表指示（  1  ）。
1）偏大　　　2）偏小　　　3）不变
10. 转子流量计中的流体流动方向是（ 2 ）。
1）自上而下       2）自下而上      3）都可以
11. 操作温度下不结晶、不粘稠，但在环境温度下可能结晶或粘稠的液体应选用（1）。
1）内浮筒液面计    2）外浮筒液面计   3）二者均可
12. 当被调介质含有固体悬浮物是，宜选用（A），特性二位调节应选用（B），调节阀经常在小开度下工作时，宜选用（C），程序控制应选用（B），在非常稳定的调节系统中，可选用（A或C）。
A直线 B快开 C等百分比
13. 一般用于毒性气体检测报警系统，不用于在线分析仪器的硫化氢分析仪为（d）。
a 醋酸铅纸带法 b. 紫外吸收法 c.气相色谱法 d. 电化学法
14. DCS系统中DO表示：（  3  ）
1）模拟输入    2）模拟输出     3）开关量输出 4) 开关量输入
三、判断题
15. 压力是单位面积上所受到的作用力，其单位是牛顿或Kg。（╳）
单位是帕斯卡（Pa）。
16. 热电阻应采用两线制。（╳）
热电阻应采用三线制。
17. 热电偶的延长线必须用补偿导线。（√）
18. 当用热偶测量温度时，若连接导线用的是补偿导线，就可以不考虑热偶冷端的补偿。（  × ）
19. 电磁流量计可以测量气体介质流量。（╳）
电磁流量计所测介质必须是导电性液体，所以不能测量气体介质流量。
20. 大部分差压变送器的检测元件都采用膜盒组件，因它具有很好的灵敏和线性。（√）
21. 电磁流量计的输出电流与介质流量有线性关系。（√）
22. 使用孔板测量流量时，流量与差压成正比。（ ╳ ）
流量与差压的平方根成正比。
23. 浮子钢带液位计由于链轮与显示部分轴松动，会导致液位变化，指针不动。（√）
24. 双法兰液位计是一种差压变送器。（ √ ）
25. 调节阀的稳定性，是指阀在信号压力不变时，能否抵抗各种干扰的性能。（√）
26. 调节阀的填料是防止介质因阀杆移动而泄漏。（  √  ）
27. 自动调节系统的给定值是根据生产要求人为设定的。（ √ ）
28. 在自动调节中，PID调节器主要靠比例作用避免过分振荡，靠积分作用消除静态偏差，靠微分作用减少动态偏差。（ √ ）
29. 调节阀可控制的最小流量与泄漏量是一回事（ ╳ ）
答：不对。可控流量（Qmin）是可调流量的下限值，它一般为最大流量（Qmax）的2～4％，而泄漏量是阀全关时泄漏的量，泄漏量仅为最大流量的0.5％～0.001％。
四、问答、计算题
1. 仪表电源24V，输出功率32W，求其输出电流。
解：P=UI   I=P/U   I=32W/24V=1.33A
2. 测量压力的仪表，按其转换原理的不同，可分为几类，各是什么？
答：测量压力的仪表，按其转换原理的不同，可分为四大类，分别为：1）液柱式压力计；2）弹簧式压力计；3）电器式压力计；4）活塞式压力计
3. 1151GP压力变送器的测量范围原为0～100KPa，现零位迁移100%。则
1．仪表的测量范围变为多少？
2．仪表的量程是多少？
3．输入多少压力时，仪表的输出为4、12、20mA？
解：仪表的原测量范围为0～100KPa，现零位正迁了100%，所以：
1．测量范围成了100～200KPa。
2．仪表的量程是200-100=100KPa。
3．输入为100KPa时，仪表的输出为4mA。
输入为150KPa时，仪表的输出为12mA。
输入为200KPa时，仪表的输出为20mA。
4. 差压变送器的停用步骤是什么？
答：1、缓慢关闭正压阀
2、同时打开平衡阀
3、再缓慢关闭负压阀
4、将一次取压阀关闭
5. 在校验压力表时，用手轻敲表壳，是否正确？
答：在校验压力表时用手轻敲表壳是正确的，也是必须的。但敲击后指针变动量不得超过最大允许基本误差绝对值的1/2，轻敲表壳前、后的示值与标准器示值之差，应符合仪表精度等级要求，同一检定点在升压和降压时轻敲后的读书之差，不得超过最大允许基本误差的绝对值。
6. 什么是温度？温度能够直接测量吗？
答：温度是表征物体冷热程度。  温度不能直接测量，只能供助于冷热不同物体之间的热交换，以及物体的某些物理性质随冷热程度不同变化的特性来加以间接测量。
7. 热电偶冷端补偿一般采用哪几种方法？
答：1、冰点法     2、计算法         3、平衡电桥法
8. 热电阻由几部分组成?引线为什么采用三线制?
由热电阻体、绝缘套管、保护套管及接线盒组成。采用三线制的目的是减少引线电阻变化引起的附加误差。
9. 测量物位仪表按其工作原理主要有哪些类型？
答：1）直读式物位仪表；2）差压式物位仪表；3）浮子式物位仪表；4）电磁式物位仪表；5）和辐射式物位仪表；6）声波式物位仪表；7）光学式物位仪表。
10. 雷达液位计的测量原理？它有什么特点？
答：测量原理：通过天线向被测介质物位发射微波，然后测出微波发射和反射回来的时间而得容器内液位。
特点：1无位移、传动部件，非接触测量，不受温度、蒸汽、气雾、和风尘的限制，适用于粘度大的介质，有毒或无毒的卫生介质，腐蚀性介质测量
2.没有测量盲区，精度可以很高，可达1mm，特殊可达0.1mm，可用作商用计量仪表。
11. 调节阀按结构形式可分为哪几类？
答：1、直通单座调节阀         2、直通双座调节阀 3、角型阀                 4、三通阀
5、隔膜阀                  6、低温调节阀 7、蝶阀
12. 自力式调节阀有何特点？适用于什么场合？
答：自力式调节阀也称直接作用调节阀，它是一种不需要任何外加能源，并且把测量、调节、执行三种功能统一为一体，利用被调对象本身的能量带动其动作的调节阀。它具有结构简单、价格便宜、动作可靠等特点。适用于流量小、调节精度要求不高或仪表气源供应困难的场合。
13. 气动薄膜执行机构有何特点？有哪两种形式？
答：气动薄膜执行机构机构简单，动作可靠，维护方便，价格低廉，是一种应用最广泛的执行机构。它分为正、反作用两种形式。
正作用——当信号压力增加时，推杆向下动作；
反作用——当信号压力增加时，推杆向上动作。
14. 阀门定位器的作用有哪些？
答：阀门定位器的主要作用有：
改善调节阀的静态特性，提高阀门位置的线性度
改善调节阀的动态特性，减少调节信号的传递滞后
改善调节阀的流量特性
改善调节阀对信号压力的响应范围，实现分程控制
使阀门动作反向。
15. 一台运行的气动薄膜调节阀，如果阀芯与阀杆脱节，会出现什么现象？
答：1）：被调参数突然发生变化；
2）：调节阀不起控制作用，阀杆动作，但流经调节阀的流量不变。
16. 什么是在线分析仪?在线分析仪表如何分类？
答：在线分析仪又称过程分析仪表，是指安装在工艺流程中，对物料的组成成分或物性参数进行自动连续分析的一类仪表。
17. 什么是ESD系统？目前ESD产品主要有哪几种类型？
答：（1）ESD中文的意思是紧急停车系统，它用于监视装置或独立单元的操作，如果生产过程超出安全操作范围，可以使其进入安全状态，确保装置或独立单元具有一定的安全度。
（2）目前市场上销售的产品主要有双重化诊断系统、三重化表决系统和从双重化诊断系统发展出来的四重化诊断系统。
18. HART375手操器应怎样和智能变送器连接？
答：（1）可连到变送器的连接端子或其他任何连接处，包括连至负载电阻R两端，但不能直接连在电源上，因为电源是低阻抗，不能直接通信。
（2）负载电阻和回路电阻的阻值之和应在250欧到600欧之间。太小了不能通信，太大了变送器无法工作。
19. 涡街流量计的测量原理是什么?
答：它是利于管道中置一漩涡发生体，根据所产生的漩涡数来测量流量大小的。
20. 热电偶测温度的原理是什么？
答：用热电偶测量温度的基本原理是基于两种不同成分的导体连接处所产生的热电现象。
取二根不同材料的金属导线A和B，将其两端焊在一起，这样就组成一个闭合回路。如将其一端加热，也就是说，使其一个接点处的温度t高于另一个接点处的温度t0。那么，在此闭合回路中就有热电势产生。这样，只要测出热电势的大小，就能判断测温点温度的高低，这就是利用热电现象来测量温度的原理。
21. 仪表自动化系统分为哪几类？
答：分为四类：自动检测系统；自动信号系统；自动联锁系统；自动调节系统
22. 报火警时应注意那些事项？
答：要讲清楚起火地点，着火种类（燃烧介质和火势大小），有无爆炸危险及是否有人被困等
23. 怎样操作仪表三阀组，需注意什么？
答：操作仪表三阀组，需注意两个原则：
1.不能让导压管内的凝结水或隔离液流失
2.不可使测量元件（膜盒或波纹管）受压或受热
三阀组的启动程序应该是:
a. 打开正压阀；
b. 关闭平衡阀；
c. 打开负压阀；
停运的顺序与述相反，即：
a. 关闭负压阀
b. 打开平衡阀；
c. 关闭正压阀
对于蒸汽流量计和带负迁移的液位计来说，启动或停运三阀组的操作过程中，不可有正负压阀和平衡阀同时打开的状态，即使开着的时间很短液时不允许的，在三个阀都开着的情况下，负压侧凝结水或隔离阀都打开的情况下，负压侧冷凝器里凝结水或隔离罐里的隔离液将会散失，导压仪表指示不准，甚至被迫停运。
24. 画出简单控制系统方框图，并说明各部分作用？

答：测量元件和变送器：测量需控制的工艺参数并将其转化为一种特定信号（电信号或气压信号）是自动控制系统的“眼睛”，要求准确、及时、灵敏。
调节器：又称控制器，按照测量元件和变送器的信号控制执行器动作。
执行器：实现控制目的以达到工艺要求，最常用的执行器是气动薄膜调节阀。
被控对象：工艺变量需要控制的生产设备或机器称为被控对象。各种塔设备、反应器、泵、压缩机以及各种容器、储罐、储槽。
25. 装置验收进行“三查四定”内容？
答：“三查四定”是交工前必须做的一个施工工序，由设计单位、施工单位、和建设单位组成的三方人员对每一个系统进行全面仔细的检查，检查重点是施工质量是否符合GB50093-2002《自动化仪表工程施工及验收规范》的规定，施工内容是否符合图纸要求，是否有不安全因素和质量隐患，是否还有未完成项目。对查出的问题必须“定责任、定时间、定措施、定人员”。
26. 送器、显示表、调节器、薄膜调节阀之间的关系是什么？（难）
答：变送器将测量的信号转换成电信号或气信号送到显示仪表和调节器，调节器将送来的信号与规定的信号进行比较，得出偏差值后，对偏差值进行比例、积分、微分等运算，把结果送到执行单元即薄膜调节阀，调节阀根据调节器送来的信号使阀杆移动，将阀门关小或开大，直到偏差消除为止，达到调节的目的。
27. 仪表发生故障，怎么判别？（难）
答：在生产操作中，有时仪表发生故障，记录趋势图因此产生变化。如果工艺人员误认为是工艺有问题而对设备进行操作，其结果就会影响生产，所以判别趋势变化的原因是在工艺还是在仪表，是正常操作的重要前提。
简单的判别如下：
1) 趋势图记录曲线的前后比较。
a)记录曲线突变。一般来说，工艺参数的变化是比较缓慢的，有规律的，如果记录曲线突然变化到“最大”或“最小”两个极端位置上时，则可能是仪表发生故障。
b)记录曲线突然大幅增大。各个工艺参数往往是互相关联的，一个参数的大幅度变化总要引起其他参数的明显变化，如果其他参数并没有变化，则这个指示参数大幅度变化的仪表（或有关装置）可能有故障。
c)记录曲线不变化。（或呈直线状），目前仪表大多都很灵敏，使用灵敏度较高的仪表对工艺微小的变化都能反映出一些来。如果较长的时间内记录线直线状或原来有波动的曲线突然变成直线型，就要考虑可能仪表有故障。
2) 控制室仪表与现场同位仪表对照比较。
对控制室仪表有怀疑时，可以去现场看看同位置安装的各种直观（现场就地）仪表指示，两者指示值是否相近（不一定完全相等），如果差别很大，则仪表有故障。
3) 仪表同仪表之间的比较。
对一些重要的工艺参数，往往都是用两台仪表同时进行检测显示。如果两台仪表不是同时变化，则表明一台表出了故障。
总之，当曲线发生波动时，要正确判断是工艺本身的问题还是仪表本身的问题之后，再采取相应的措施，防止误操作，造成不应有的损失。
28. 什么叫基本误差和附加误差？
答：仪表的基本误差是指仪表在规定的参比工作条件下，既该仪表在标准工作条
件下的最大误差，一般仪表的基本误差也就是该仪表的允许误差。附加误差是仪
表在非规定的参比工作条件下使用时另外产生的误差，如电源波动附加误差、温
度附加误差等。

29. 什么是精度等级？精度越高越灵敏对不对？为什么？
答：精度等级实际上是准确度等级，是仪表按准确度高低分成的等级，决定了仪表的基本误差的最大允许值。通常称精度等级。仪表的灵敏度是仪表达到稳态后，输出增量与输入增量之比，比值越大，越灵敏，或说引起输出变化的最小输入增量越小，越灵敏。所以精度高并不意味着灵敏度高。

30. 直接比较法校验仪表即采用被校表与标准表的示值直接比较来校验，如何选择标准表？
答：一是标准表与被校表性质相同，如被校表是直流电压表，标准表也应是直流
电压表；二是与被校表额定值相适应或不超过被校表的额定值的25%；三是标准
表的允许误差不应超过被校表允许误差的1/3。例如，量程相同时，被校表是1．5
级，标准表应选0．5级。

31. 差压变送器的检测元件为什么要做成膜盒结构，用单膜片行不行？
答：因为膜盒能耐单向工作压力，差压变送器的工作压力常比所测差压大得多，
由于操作不慎或其它异常原因，测量元件难免会承受比测量范围大很多的单向工
作压力，而单膜片加工方便，灵敏度高，但它不能耐单向过载，所以绝大部分差
压变送器采用膜盒。同时膜盒组件在使用的差压范围内，灵敏度和线性很好，当
差压超范围时，受影响少。

32. 请说明测量蒸汽流量的差压变送器安装后初次起动的操作步骤。
答：（1）检查各个阀门、导压管、活接头等是否已连接牢固；
（2）检查二次阀和排污阀是否关闭，平衡阀是否关闭（三阀组）；
（3）稍开一次阀（根部阀），然后检查导压管、阀门、活接头等，如果不漏
就全开一次阀；
（4）分别打开排污阀，进行排污后，关闭排污阀；
（5）拧松差压室丝堵，排除其中的空气；
（6）待导压管内充满凝结水后方可起动差压变送器；
（7）起动差压变送器，开正压阀，关平衡阀，开负压阀。

①
②
③
33. 下图为工艺管道截面图，请标出液体、气体和蒸汽的引压口位置，并说明原因。

答：测量气体时，为了使气体内的少量凝结液能顺利地回工艺管道，而不流入测
量管道和仪表内部，取压口应在管道的上半部，如图的1处。
测量液体时，为了让液体内析出的少量气体能顺利地返回工艺管道，而不进入测量管道和仪表内部，取压口最好在与管道水平中心以下成0-45°夹角内，如图3处。
对于蒸汽介质，应保持测量管道内有稳定的冷凝液，同时也防止工艺管底部的固体介质进入测量管道和仪表内部,取压口最好在管道水平中心以上成0-45°角内，如图2处。

34. 简述电磁流量计的工作原理。
答：电磁流量计由变送器和转换器两部分组成，二者之间用连接线（包括励磁线、
信号线）相互连接。
变送器基于电磁感应定律工作，被测介质在垂直于磁力线的方向上流动，在与介质流动和磁力线都垂直的方向上产生一感应电动势EX。
EX = Βdν·10-4Ⅴ
其中，B—磁感应强度，d—两电极间距（管径）v—被测介质平均流速，当两电极间距离，磁感应强度一定时，则EX与流量成正比。
转换器是一个高输入阻抗，且能抑制各种干扰成分的交流毫伏转换器。

35. 什么是涡街流量计？简述其工作原理。
答：涡街流量计又称卡门旋涡流量计，它是利用流体自然震荡的原理制成的一种旋涡分离型流量计。当流体以足够大的流速流过垂直于流体方向的物体时，若该物体的几何尺寸适当，则在物体的后面，沿两条平行直线上产生整齐排列、转向相反的涡列。涡列的个数，即旋涡频率，和流体的流速成正比。因而通过测量旋涡频率，就可知道流体的流速，从而测出流体的流量。

36. 什么是质量流量计？质量流量计的工作原理？
答：质量流量计又叫科氏力流量计，是美国Micomotion公司首先开发出来的，
所以有人也叫Micomotion流量计。质量流量计的工作是根据科里奥利效应制成
的。假如在一个旋转体系中，具有质量m和速度v的物体，以角速度速度v从里
往外（反之亦然）运动，则物体会受到一个切向力，该切向力称为科里奥氏力，
简称为科氏力FC，它为 FC=-2mvv ，科氏力质量流量计由传感器和转换器两部
分组成，传感器的结构很多，有的是两根平行的U型管，有的是两根W型管，有
的是两根直管。都是在管子上加电磁激励，使其震荡，当流体流过管子时，在科
里奥利力的情况下，管子会发生形变，通过测量管子的形变而测得流体的质量流
量。

37. 超声波流量计的工作原理？
答：超声波在流体中传播时，其传播速度和相位受流体流速的影响，将穿过流体
的超声波信号进行适当处理，就可测量出流体的速度，从而得知流体的流量。根
据信号检测和处理方式的不同，超声波流量计有五种类型：传播速度差式（包括
时间差失、相位差式、声循环式）、多普勒式、相关式、波束位移式、旋涡式。

38. 图示为用差压变送器测量闭口容器的液位，已知h2=200㎝,h3=140㎝,被测液密度为0.85g/㎝3 。求变送器的量程和迁移量。(g=9.807g/㎝2)图中为什么要加冷凝器？如容器内外温差较大或被测液体易凝结则测量方式有何改变？
答：量程为：⊿P = h2ρg = 200×0.85×980.7×100/1000 = 16671.9 Pa
在液位最低时，P+ = h3ρg = 140×0.85×980.7×100/1000 = 11670.3 Pa
P－= 0。所以本题是正迁移，迁移量为P+－P－=11670.3 Pa。
从本题可以看出，液体的气相在操作中不易凝结，所以负向管中不必加隔离液，但被测液体的气相总有一定的凝结，故通常在负压排污阀前加一冷凝管，以保证测量精度不受凝结液影响。如容器内外温差较大或被测液体易凝结的测量场合，则负压导管内需要加隔离液，一般有一定的负迁移。
干隔离管
冷凝器
最高液位
最低液位
h2
h3

+ -

39. 为什么电磁流量计对接地要求高，接地应注意什么？
