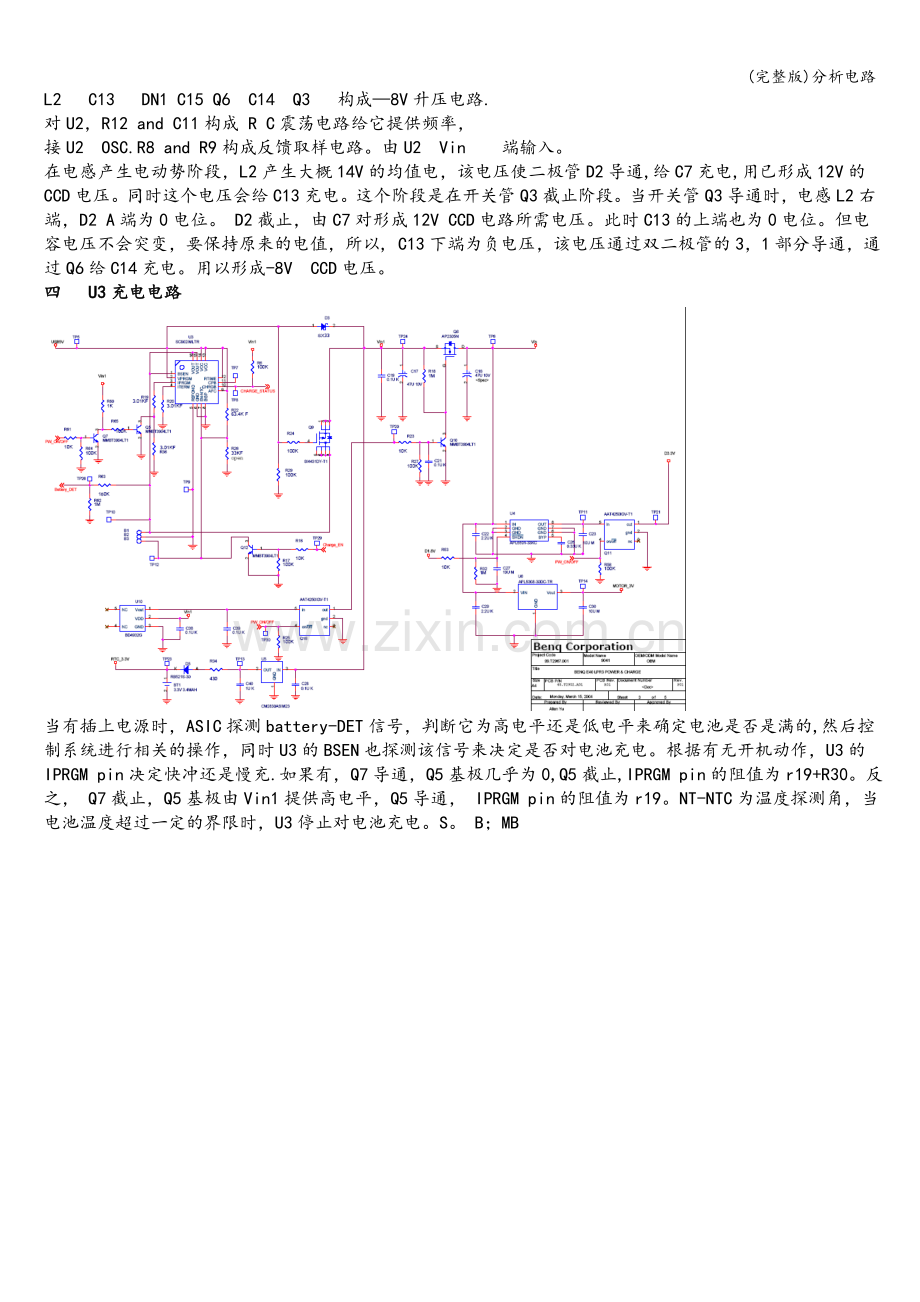

(完整版)分析电路电路图的分析一 具体介绍怎样实现降压：当方波由低电平向高电平变化的时候，只要超过0。7V(NPN晶体管)，三极管导通，此时二极管D截止.由电感L，电阻R，三极管一起构成放电回路。由于方波由低电平向高电平变化产生稳定的变化率的变化电流,这个变化率与电感的电感值的乘积就是最大的电感电动势。当方波在最地点时，三极管截止,二极管D导通,由二极管D，电感L，电容C构成回路对电容充电.这个时间越长，电容上的电压越高。通过反馈电路控制充电时间的长短就可以获得我们需要的电压。二 怎样由电池或Adapt产生1.8V电压，U1集成了类方波发生器，MOS开关管,逻辑控制块。因此只要在Lx上接上电感及相干元件，就构成了如上所讲的降压电路。电感对C4充电获得需要的电压.C4需要存储能量,所以容值很大，C5 is used to filter high frequency wave。 R2,R3构成反馈电路(对输出的1。8V电压进行取样），将采样的电压反馈给U1， U1的逻辑控制块控制方波的脉宽来调整相应的输出电压,直到获得稳定的1。8V电压.U1的mode模式给客户提供PWM 或PFM ,当它接高电平时就处于PWM ，这就是我们需要的模式。因此我们将他接Vin.SHDN是省电模式，为低电平时只有0。1微安的电流通过该IC。这而我们并不需要省电模式，所以直接接Vin.三 具体介绍怎样实现升压：升压电路与降压电路差不多，不同点在于升压电路电容上的电压是输入与电感电压之和。而降压电路则只是电感上的电压四 怎样产生CCD12V,-8V电压，L2 D2 Q3 C7构成12V升压电路.L2 C13 DN1 C15 Q6 C14 Q3 构成8V升压电路.对U2，R12 and C11构成 R C震荡电路给它提供频率，接U2 OSC.R8 and R9构成反馈取样电路。由U2 Vin 端输入。在电感产生电动势阶段，L2产生大概14V的均值电，该电压使二极管D2导通,给C7充电,用已形成12V的CCD电压。同时这个电压会给C13充电。这个阶段是在开关管Q3截止阶段。当开关管Q3导通时，电感L2右端，D2 A端为0电位。 D2截止，由C7对形成12V CCD电路所需电压。此时C13的上端也为0电位。但电容电压不会突变，要保持原来的电值，所以, C13下端为负电压，该电压通过双二极管的3，1部分导通，通过Q6给C14充电。用以形成-8V CCD电压。四 U3充电电路当有插上电源时，ASIC探测battery-DET信号，判断它为高电平还是低电平来确定电池是否是满的,然后控制系统进行相关的操作，同时U3的BSEN也探测该信号来决定是否对电池充电。根据有无开机动作，U3的IPRGM pin决定快冲还是慢充.如果有，Q7导通，Q5基极几乎为0,Q5截止,IPRGM pin的阻值为r19+R30。反之， Q7截止，Q5基极由Vin1提供高电平，Q5导通， IPRGM pin的阻值为r19。NT-NTC为温度探测角，当电池温度超过一定的界限时，U3停止对电池充电。S。 B；MB
