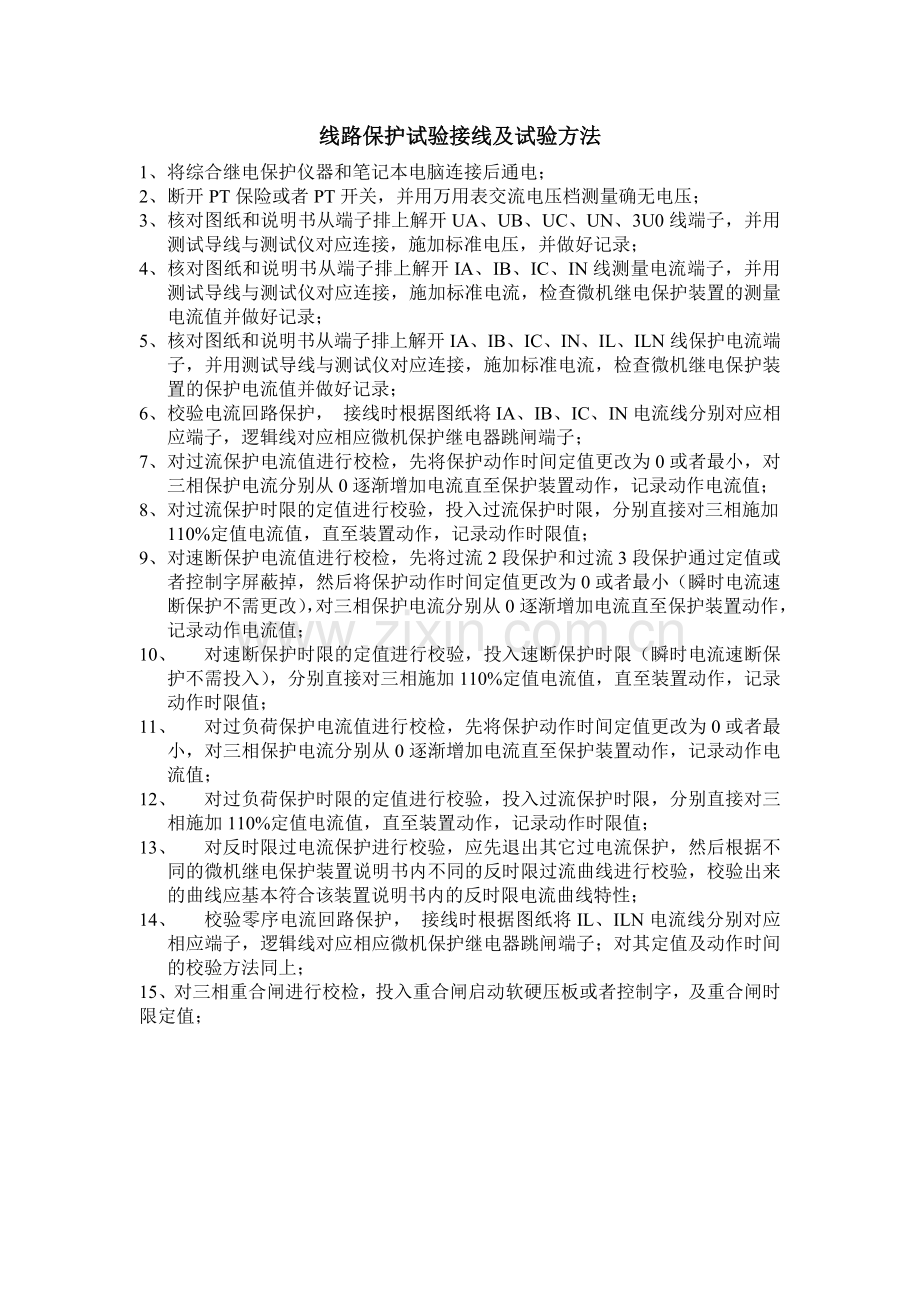

线路保护试验接线及试验方法
1、 将综合继电保护仪器和笔记本电脑连接后通电；
2、 断开PT保险或者PT开关，并用万用表交流电压档测量确无电压；
3、 核对图纸和说明书从端子排上解开UA、UB、UC、UN、3U0线端子，并用测试导线与测试仪对应连接，施加标准电压，并做好记录；
4、 核对图纸和说明书从端子排上解开IA、IB、IC、IN线测量电流端子，并用测试导线与测试仪对应连接，施加标准电流，检查微机继电保护装置的测量电流值并做好记录；
5、 核对图纸和说明书从端子排上解开IA、IB、IC、IN、IL、ILN线保护电流端子，并用测试导线与测试仪对应连接，施加标准电流，检查微机继电保护装置的保护电流值并做好记录；
6、 校验电流回路保护， 接线时根据图纸将IA、IB、IC、IN电流线分别对应相应端子，逻辑线对应相应微机保护继电器跳闸端子；
7、 对过流保护电流值进行校检，先将保护动作时间定值更改为0或者最小，对三相保护电流分别从0逐渐增加电流直至保护装置动作，记录动作电流值；
8、 对过流保护时限的定值进行校验，投入过流保护时限，分别直接对三相施加110%定值电流值，直至装置动作，记录动作时限值；
9、 对速断保护电流值进行校检，先将过流2段保护和过流3段保护通过定值或者控制字屏蔽掉，然后将保护动作时间定值更改为0或者最小（瞬时电流速断保护不需更改），对三相保护电流分别从0逐渐增加电流直至保护装置动作，记录动作电流值；
10、 对速断保护时限的定值进行校验，投入速断保护时限（瞬时电流速断保护不需投入），分别直接对三相施加110%定值电流值，直至装置动作，记录动作时限值；
11、 对过负荷保护电流值进行校检，先将保护动作时间定值更改为0或者最小，对三相保护电流分别从0逐渐增加电流直至保护装置动作，记录动作电流值；
12、 对过负荷保护时限的定值进行校验，投入过流保护时限，分别直接对三相施加110%定值电流值，直至装置动作，记录动作时限值；
13、 对反时限过电流保护进行校验，应先退出其它过电流保护，然后根据不同的微机继电保护装置说明书内不同的反时限过流曲线进行校验，校验出来的曲线应基本符合该装置说明书内的反时限电流曲线特性；
14、 校验零序电流回路保护， 接线时根据图纸将IL、ILN电流线分别对应相应端子，逻辑线对应相应微机保护继电器跳闸端子；对其定值及动作时间的校验方法同上；
15、对三相重合闸进行校检，投入重合闸启动软硬压板或者控制字，及重合闸时限定值；
