某煤矿井下电缆吊挂管理规定.doc

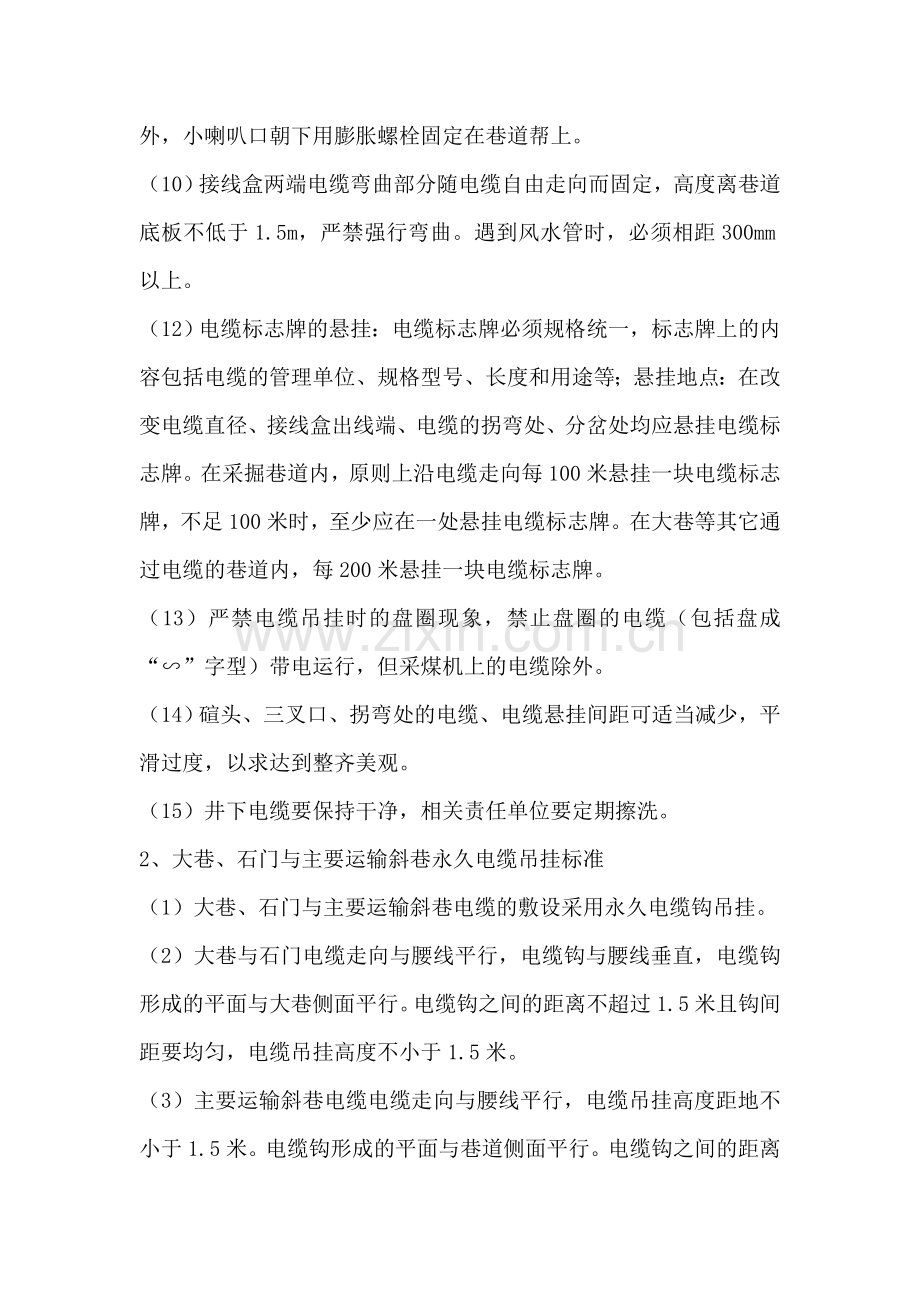

某煤矿井下电缆吊挂管理规定（草稿） 本文来自: 中国煤矿安全网 () 详细出处参考：一、 通用标准（1）动力电缆和通讯信号电缆进行分类吊挂，通讯信号电缆挂在动力电缆上方，间距大于100mm；信号电缆之间、动力电缆之间的距离不应小于50mm，电缆钩间距1.5米，吊挂高度距底板不少于1.米；（2）巷道交岔点处电缆要顺巷帮垂直上行，在巷道肩窝处弯成圆弧，不拐死弯，然后贴顶吊挂到对帮指定位置。（3）单根通讯信号电缆过帮过顶采用塑料扎头，每0.5米捆扎一扣。（4）多根电缆从巷道的一边过到另一边时，电缆沿巷顶板贴顶敷设且电缆走向与巷道走向垂直，电缆固定用专用的电缆卡箍（见附图）,间距为不大于0.6米。（5）电缆出开关、接线盒后先向下弯曲，比喇叭口低50mm以上，两侧电缆弯曲弧度自然一致。（6）小绞车操作台上的四小电器出线必须保证出线弧度。（7）四小电器出线必须保证四小电器中心线高于两侧电缆50mm 以上。（8）高压接线盒，两头的电缆余量必须大于500mm，接线盒应与巷道方向一致，用电缆钩或固定架固定在帮上，离巷道底板1.5m，并按标准做好接地。（9）低压接线盒，两头的电缆余量必须大于300mm，四通必须盖向外，小喇叭口朝下用膨胀螺栓固定在巷道帮上。（10）接线盒两端电缆弯曲部分随电缆自由走向而固定，高度离巷道底板不低于1.5m，严禁强行弯曲。遇到风水管时，必须相距300mm以上。（12）电缆标志牌的悬挂：电缆标志牌必须规格统一，标志牌上的内容包括电缆的管理单位、规格型号、长度和用途等；悬挂地点：在改变电缆直径、接线盒出线端、电缆的拐弯处、分岔处均应悬挂电缆标志牌。在采掘巷道内，原则上沿电缆走向每100米悬挂一块电缆标志牌，不足100米时，至少应在一处悬挂电缆标志牌。在大巷等其它通过电缆的巷道内，每200米悬挂一块电缆标志牌。（13）严禁电缆吊挂时的盘圈现象，禁止盘圈的电缆（包括盘成“”字型）带电运行，但采煤机上的电缆除外。（14）碹头、三叉口、拐弯处的电缆、电缆悬挂间距可适当减少，平滑过度，以求达到整齐美观。（15）井下电缆要保持干净，相关责任单位要定期擦洗。2、大巷、石门与主要运输斜巷永久电缆吊挂标准（1）大巷、石门与主要运输斜巷电缆的敷设采用永久电缆钩吊挂。（2）大巷与石门电缆走向与腰线平行，电缆钩与腰线垂直，电缆钩形成的平面与大巷侧面平行。电缆钩之间的距离不超过1.5米且钩间距要均匀，电缆吊挂高度不小于1.5米。（3）主要运输斜巷电缆电缆走向与腰线平行，电缆吊挂高度距地不小于1.5米。电缆钩形成的平面与巷道侧面平行。电缆钩之间的距离不超过1.5米且钩间距要均匀。（3）大巷电缆钩的制作由机电科根据动力电缆计通讯信号电缆的根数，并留有一定备用电缆沟出图，经机电副总审批后由机厂加工，机电科负责安装吊挂。（4）斜巷电缆钩的制作由运输科根据动力电缆计通讯信号电缆的根数，并留有一定备用电缆沟出图，经机电副总审批后由机厂加工运输负责安装吊挂。2、煤巷两道电缆吊挂标准（1）煤巷两道电缆使用聚乙烯电缆钩吊挂。（2）电缆钩采用2钢丝绳或8#钢丝吊挂，钢丝绳（钢丝）不小于60米拉一次，并用花杆螺丝张紧。（3）使用聚乙烯电缆钩吊挂，规格为20的吊挂通讯信号电缆；规格为28的吊挂4mm2电缆；规格为38的吊挂6-10mm2电缆；规格为48和50的吊挂16mm2、25mm2、35mm2电缆；规格为68的吊挂50mm2、70mm2电缆；规格为80的吊挂95mm2以上的电缆。电缆钩间距1.5米，用14#铁丝固定在拉紧的钢丝绳或8#钢丝上，固定铁丝单股拧两圈，丝头剪短拧向帮。（4）迎头及部分地点单根小线吊挂采用铁丝拉线，然后用塑料扎头捆绑，取代现在用铁扎线绑扎。3、岩巷电缆吊挂标准（1）巷道动力电缆、通讯及信号电缆使用焊接式电缆钩（见附图）；电缆钩表面要刷成杏黄色.电缆钩固定在巷帮上，间距1.5米，要求电缆吊挂与底帮平行，电缆吊挂后形成一条直线。（2）迎头接线盒出多根小电缆时，用塑料扎头绑好，做到横平竖直。二、检查考核标准机电科、安检科要对井下电缆进行定期检查，发现有一处不符合上述标准要求,考核责任单位50元。
