噴漆作業中常見的漆面缺陷及處理方法.doc

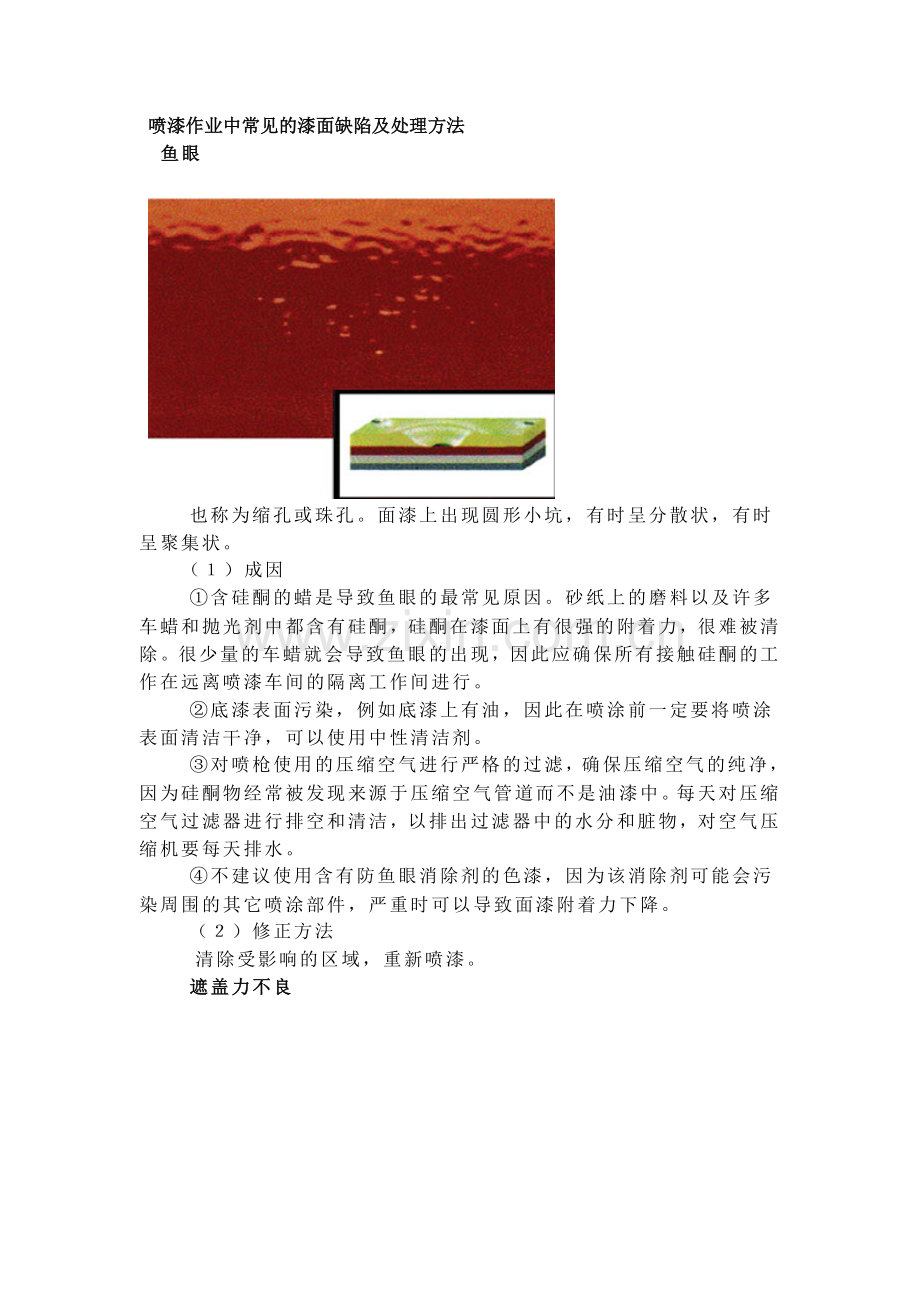

喷漆作业中常见的漆面缺陷及处理方法
鱼眼

　　也称为缩孔或珠孔。面漆上出现圆形小坑，有时呈分散状，有时呈聚集状。
 　 （１）成因
 　　①含硅酮的蜡是导致鱼眼的最常见原因。砂纸上的磨料以及许多车蜡和抛光剂中都含有硅酮，硅酮在漆面上有很强的附着力，很难被清除。很少量的车蜡就会导致鱼眼的出现，因此应确保所有接触硅酮的工作在远离喷漆车间的隔离工作间进行。
　　②底漆表面污染，例如底漆上有油，因此在喷涂前一定要将喷涂表面清洁干净，可以使用中性清洁剂。
 　　③对喷枪使用的压缩空气进行严格的过滤，确保压缩空气的纯净，因为硅酮物经常被发现来源于压缩空气管道而不是油漆中。每天对压缩空气过滤器进行排空和清洁，以排出过滤器中的水分和脏物，对空气压缩机要每天排水。
 　　④不建议使用含有防鱼眼消除剂的色漆，因为该消除剂可能会污染周围的其它喷涂部件，严重时可以导致面漆附着力下降。
 　　（２）修正方法
  清除受影响的区域，重新喷漆。
 　　遮盖力不良

 　　也称为透色或渗色。色漆不能完全遮盖原有漆面的颜色，或旧漆膜的颜色、底漆层的颜色渗透到面漆层，改变了面漆的颜色。红色和黄色漆层出现渗色的现象较多。
 　　（１）成因
 　　①色漆产生沉淀。面漆在稀释后，没有进行充分的搅拌，颜料沉积在容器底部，导致喷涂的油漆中树脂含量过高，颜色变浅。
 　　②错误的喷涂技术。例如每一后续涂层没有进行重复喷涂，导致条状漆面或出现遮盖不良的现象。
 　　③使用了过多的稀释剂，使油漆涂层变得很薄。
 　　④旧漆层或底层涂层中，含有能引起渗色的颜料，因此对于旧漆层应慎重处理，可以喷涂一层能防止渗色的隔离层。
 　　（２）修正方法
  如果有轻微渗色，可以喷涂足够的油漆进行遮盖。对于渗色严重的漆面，应将其打磨掉，再重新喷涂。
原子灰或中涂底漆开裂

 　　在漆面修补区内，原子灰填充区或底漆层开裂，从而导致面漆层开裂。
 　　（１）成因
 　　①原子灰层或中涂底漆层过厚，每层之间干燥时间不充分，使得原子灰层或中涂底漆层表面干燥而底层松软，导致原子灰层或中涂底漆层开裂。因此在原子灰刮涂或底漆喷涂中应采取薄层多次施工的方式，根据气候条件留出足够的干燥时间。
 　　②原子灰或中涂底漆层与旧漆层之间的过渡区，即羽状边周围处理不充分，导致原子灰涂层结合不紧密而开裂，应使用６００号砂纸以避免将溶剂带入下层的深刮层。
　　③底漆中使用了不符合要求的稀释剂，导致底漆层不易干燥或过度收缩而开裂。
　　（２）修正方法
彻底打磨开裂区，重新刮涂原子灰并喷涂底漆和面漆，注意涂层之间留出足够的干燥时间。
　　细小龟裂

 　　漆面严重失去光泽，面漆层上出现很多细小的裂纹，与干涸的池塘中的泥土开裂形状相似，裂纹往往呈现三角形、星形或不规则的放射形状。开裂一般发生在面漆层，有时也会深入到内涂层。
　　（１）成因
　　①漆层过厚。过厚的面漆层会将正常的应力放大，造成开裂，应采用较薄涂层多次喷涂的方法。而且每层面漆喷涂作业之间应留出足够的干燥时间，不可以用喷枪吹风干燥。
　　②使用了错误的添加剂。应认真阅读并严格遵守油漆标签上的规定，各种非面漆层专用的添加剂会损害最终的漆层，使漆面更容易开裂。
　　（２）修正方法
如果龟裂不能用打磨抛光的方法去除，应彻底将开裂的部位打磨光滑。情况严重时，应清除漆层，直至露出金属层后重新喷涂。
线状裂纹

 　　面漆表面有明显的线状裂纹穿透，各裂纹之间比较平行，在黑色或其它深色的油漆表面上最常出现。
　　（１）成因
　　①表面处理时使用了过粗的砂纸，正确做法是每次打磨都应使用比上次打磨更细的砂纸。
②稀释剂使用不当，溶解力太强，应使用与油漆相适应的稀释剂。
　　③旧漆面或以前的修补表面没有充分处理，原来产生的裂纹有未被去除的痕迹，往往是在原来已经开裂的漆层上喷涂新的漆层时出现这种现象，因此进行漆面修补时应彻底清洁修补区域。
　　（２）修正方法
针对旧漆面和底材应选用正确的中涂底漆和面漆，如果出现裂纹，应使用细砂纸将表面磨平，露出内涂层，并使用正确的稀释剂重喷。
　　脆裂

 　　也称为撕裂或爪痕，裂纹呈现向外延伸的不规则的线形。
　　（１）成因
 　　①喷涂过程中，漆层喷涂过厚，导致最终旧漆层和新漆层的总厚度过大而出现裂纹。因此应严格遵守用较薄涂层多次喷涂的操作规范，以达到正确的涂层厚度。
 　　②漆层过薄，尤其是面漆层过薄，会导致漆层过早开裂或脱落。
 　　③油漆质量太差，或漆面长时间暴露在日光下，或大气环境中的化学物质对油漆表面造成侵蚀，这些情况都会导致裂纹的产生。
　　④旧漆层或以前修补遗留的影响。应确保面漆与底层相匹配，底层中的旧漆层也不能太厚。
　　⑤确保旧漆层与新喷涂漆层的融合。气候条件和漆层厚度等因素均会影响到漆层干燥时间，因此不能绝对地按照干燥时间施工，应灵活掌握。
　　⑥没有将油漆充分搅拌均匀或喷涂了已经部分胶化的油漆。如果油漆搅拌不均匀，油漆中的添加剂成分就不能充分发挥作用，漆面抗应力能力减弱，就会出现裂纹。
　　⑦油漆喷涂在过冷的表面上，例如单组份丙烯酸清漆表面。
　　（２）修正方法
彻底将裂纹部位打磨至底漆层后重新喷涂。情况严重时，应清除漆层，直至露出金属层后重新喷涂。
砂纸痕迹扩张

 　　油漆表面出现明显的砂纸打磨痕迹。
 　　（１）成因
 　　①底层使用较粗的砂纸打磨后未用原子灰或底漆填充砂纸痕迹。
 　　②使用了不当的稀释剂或稀释剂的比例不当，新喷的面漆中的稀释剂会渗入旧漆层中，它会使砂纸痕迹扩张。
　　（２）修正方法
用干磨或湿磨的方式打磨砂纸痕迹至平滑，然后刮涂原子灰，喷涂底漆和面漆。
