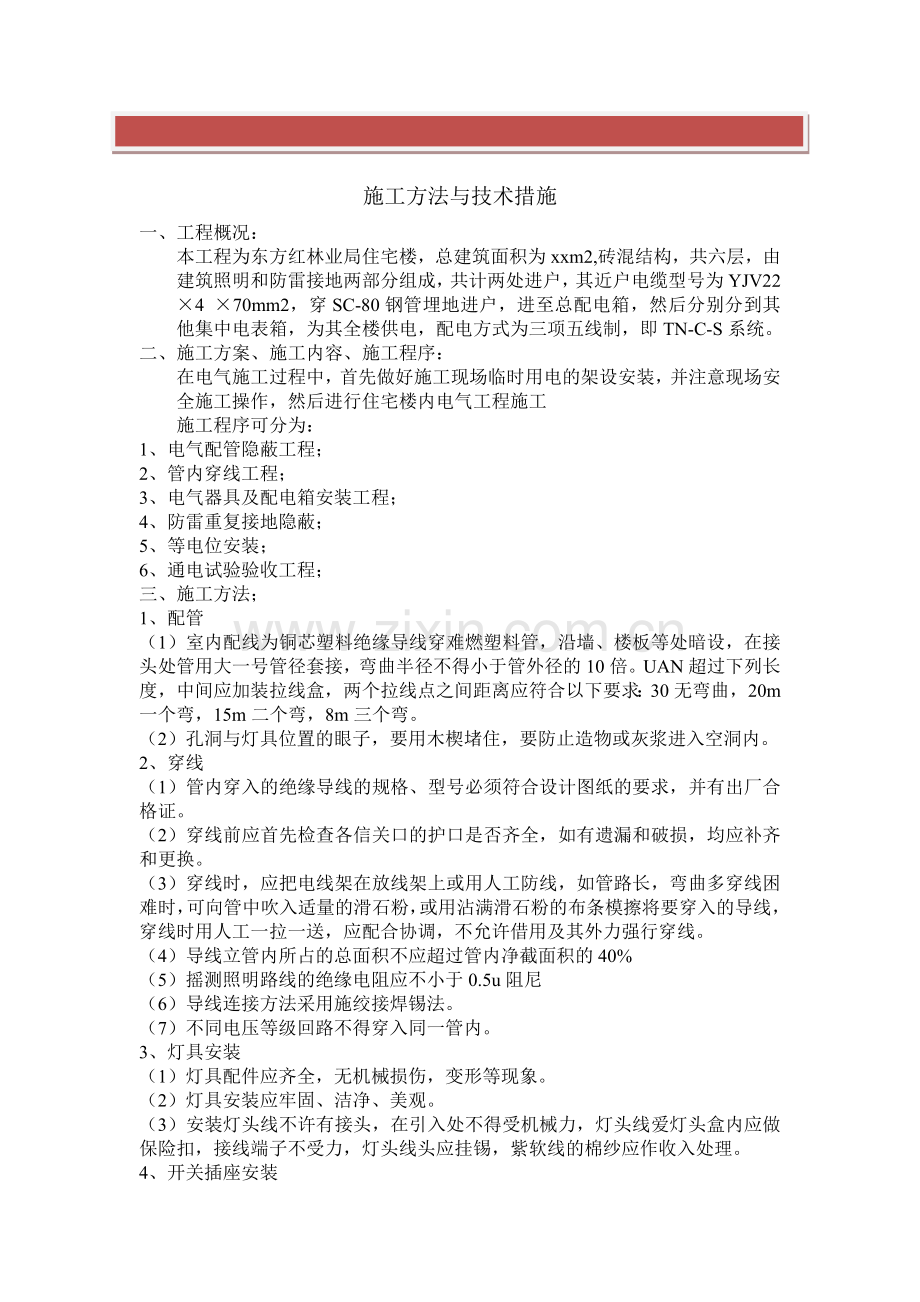

最新资料，word文档，可以自由编辑！精品文档下载 【本页是封面，下载后可以删除!】施工方法与技术措施一、 工程概况：本工程为东方红林业局住宅楼，总建筑面积为xxm2,砖混结构，共六层，由建筑照明和防雷接地两部分组成，共计两处进户，其近户电缆型号为YJV224 70mm2，穿SC-80钢管埋地进户，进至总配电箱，然后分别分到其他集中电表箱，为其全楼供电，配电方式为三项五线制，即TN-C-S系统。二、 施工方案、施工内容、施工程序：在电气施工过程中，首先做好施工现场临时用电的架设安装，并注意现场安全施工操作，然后进行住宅楼内电气工程施工施工程序可分为：1、 电气配管隐蔽工程；2、 管内穿线工程；3、 电气器具及配电箱安装工程；4、 防雷重复接地隐蔽；5、 等电位安装；6、 通电试验验收工程；三、 施工方法；1、配管（1）室内配线为铜芯塑料绝缘导线穿难燃塑料管，沿墙、楼板等处暗设，在接头处管用大一号管径套接，弯曲半径不得小于管外径的10倍。UAN超过下列长度，中间应加装拉线盒，两个拉线点之间距离应符合以下要求：30无弯曲，20m一个弯，15m二个弯，8m三个弯。（2）孔洞与灯具位置的眼子，要用木楔堵住，要防止造物或灰浆进入空洞内。2、穿线（1）管内穿入的绝缘导线的规格、型号必须符合设计图纸的要求，并有出厂合格证。（2）穿线前应首先检查各信关口的护口是否齐全，如有遗漏和破损，均应补齐和更换。（3）穿线时，应把电线架在放线架上或用人工防线，如管路长，弯曲多穿线困难时，可向管中吹入适量的滑石粉，或用沾满滑石粉的布条模擦将要穿入的导线，穿线时用人工一拉一送，应配合协调，不允许借用及其外力强行穿线。（4）导线立管内所占的总面积不应超过管内净截面积的40%（5）摇测照明路线的绝缘电阻应不小于0.5u阻尼（6）导线连接方法采用施绞接焊锡法。（7）不同电压等级回路不得穿入同一管内。3、灯具安装（1）灯具配件应齐全，无机械损伤，变形等现象。（2）灯具安装应牢固、洁净、美观。（3）安装灯头线不许有接头，在引入处不得受机械力，灯头线爱灯头盒内应做保险扣，接线端子不受力，灯头线头应挂锡，紫软线的棉纱应作收入处理。4、开关插座安装（1）插座的安装高度均按设计。（2）同一场所的开关切断位置应一致，开关应接在相线上，搬把开关按动时应上为合下文分，插座为左零右火上地线。5、配电箱安装（1）配电箱。电表箱等安装位置应处于干燥明亮，不易受撞损伤，不受震动且便于抄表，便于操作和修理的地方。（2）配电箱、开关箱、集中计算箱等在土建施工时应按箱体尺寸预留孔洞，箱壁应紧贴墙体，并应涂防锈漆。（3）箱体嵌入墙体后后壁外露时，应加金属网保护，然后用50号水泥砂浆抹好，严禁将水泥砂浆直接抹在配电箱后壁上。（4）配电箱、开关箱的安装应横平、数值、牢固、整齐。（5）配电箱上的刀开关，保鲜盒等设备应垂直安装，上端接电源下端接负荷，相序应一致。（6）导线穿过版面时，应采用塑料管头等保护，箱上多余的孔洞应密封处理，并刷油漆。油漆颜色应与箱体颜色一致。（7）配电箱所有电器的下方，均应标明回路编号及名称，且所控制的火炉应图纸一致。6、防雷部分 无论是明装避雷带或明装的引下线，钢筋或扁钢，都应平直，不应有高低起伏和弯曲现象，各部接点应牢固可靠，钢筋与钢筋连接长度不得小于钢筋直径6倍，扁钢搭接长度不得小于扁钢宽度的2倍，搭接处不得有夹渣、咬肉、气泡及没焊透的现象，最后涂沥青防腐处理。7、 电缆敷设电缆头制安：放电缆前腰遥测电缆绝缘电阻，相间、相零、相地、地零之间，绝缘电阻均要测量符合要求，认真填写记录，侧后填写记录，侧后要充分放电，确保安全，放电缆时，要有专人放电缆，做到电缆不受机械损伤，要按施工图标示的水平或树枝均匀排列，不交叉，不重叠，顺序一致，尽量做到与配电箱、配电柜相应电气回路裴烈顺序一致，干包电缆包制作要求严格按施工技术规程操作，削切绝缘层时掌握恰当的力度，不伤线芯，压接线鼻子，压点均匀，力度一致，电缆线包缠严实、美观，相色符合要求，接头前色是绝缘电阻，填好记录。电缆和开关连接时必须采用和电缆截面积相同，电流和回路要求一致的铜线鼻子进行压接，不得随意采用电缆线和开关连接。8、 配电柜（1） 首先，配电柜开箱后要严格查看，是否缺少电气配件，配电柜有无磕碰等现象，是否有3C认证产品，有无合格证。（2） 查看柜上开关盒施工图纸回路容量、型号编制是否一致，有无（3） 检查配电柜的接地、接零是否可靠，配电柜点击保护导线最小截面积不小于本标准8.2.2表中规定。（4） 检查配电柜上的各线间对地、对零、绝缘电阻值、馈电线路0.5u阻尼，二次回路1m阻尼。（5） 配电柜安装时，基础槽钢和配电柜固定要牢固，不得松动，要找好配电柜水平度和垂直度的要求，必须达到允许的偏差值内，垂直度允许偏差为1.5，相互间接缝2mm，盘面偏差5mm。（6） 基础槽钢安装的不直度允许1米1mm，全长5mm，水平度允许1米1mm.，全长5mm。四、 质量要求于标准1、 同一室内成排灯具应成一线，其中心偏差不得大于5mm。2、 所有灯具开关，插座应安装平整、牢固、清洁、高度一致，位置正确，同一层楼允许偏差不超过10mm，相邻高低差不得大于2mm.3、 粉刷完的墙与其他地方，不允许乱打孔洞，照明配电箱表面应平整，位置正确，同一层楼高低差50mm，并安装的各种部件齐全。4、 接线盒安装要高度一致，盒盖安装要平整不允许翘起，安装后美观。5、 灯具与导线连接，导线与导线，开关、插座与导线连接要正确，包扎牢固，不损伤线芯，接头要紧，焊接要牢固，接触良好。6、 绝缘电阻的检测需在0.5M阻尼以上，并备有记录，灯具必须试亮后，方可交工验收。7、 接地电阻以实测为准，并备有记录。8、 工序交接确认（！）现浇砼板内配管在底层钢筋绑扎完成，山层钢筋为绑扎前敷设，且检查确认才能绑扎上层钢筋和浇捣砼。（2）导线绝缘测试合格，才能灯具接线。（3）总等电位联结：对可作导电接地体的金属管道，入户处和供总等电位来凝结的接地干线的位置检查确认，才能按章焊接总等电位联结端子板，按设计要求做总等电位来凝结。五、安全要求1、进入现场必须带好安全帽、2、同一楼层垂直上方有人祖业时，在下方的工作人员不得作业。3、穿线时眼睛及面部，不要对准管口，以防引线勾人致伤。4、适用人字梯、单梯前，检查梯子是否坚固，要有防滑措施，不要站在顶端作业。5、在使用锤子时，要检查是否松动，锤头牢固方可适用，以防垂头伤头伤人。6、适用电焊机时，要按电焊工安全操作规程进行操作。7、在高空作业与特别危险场所，要检好安全带，在就爱你查没有危险及有安全措施方可作业8、多有工具集安全工具均要符合标准，经检查后方可适用。9、融化焊锡条，锡块的工具要干燥，防止爆溅，垂直上方挂锡时，下方不得有人逗留或作业。10、适用电钻、电锤等手持电动工具，电话线要完好，适用时应戴绝缘手套，作业时不允许用身体直接压在电动工具上11、电焊机等其他电器设备要接零。12、焊钳及把线要绝缘良好，连接导体要牢固，更换焊条时，应戴手套，在超市地方工作要站在绝缘板上。13、雷雨天气，应停止露天作业。14、易燃、易爆场所，不允许焊接作业，如进行作业时必须的防护措施。15、把线、地线、禁止与钢丝绳接触，更不允许用钢丝绳或机电设备做零线。16、非本工种工作的人员，不准乱动电器设备。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
