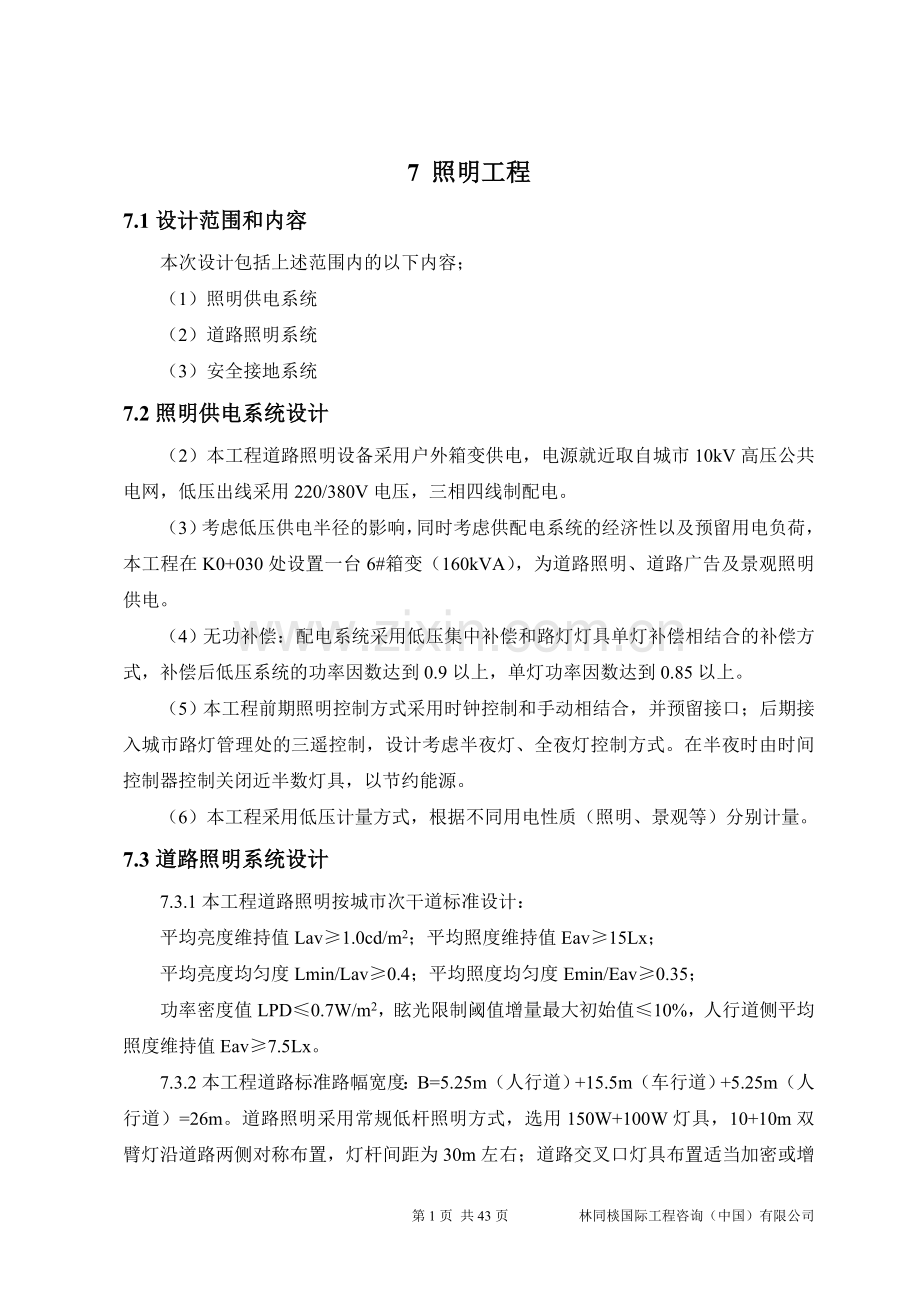

7 照明工程
7.1设计范围和内容
本次设计包括上述范围内的以下内容；
（1）照明供电系统
（2）道路照明系统
（3）安全接地系统
7.2照明供电系统设计
（2）本工程道路照明设备采用户外箱变供电，电源就近取自城市10kV高压公共电网，低压出线采用220/380V电压，三相四线制配电。
（3）考虑低压供电半径的影响，同时考虑供配电系统的经济性以及预留用电负荷，本工程在K0+030处设置一台6#箱变（160kVA），为道路照明、道路广告及景观照明供电。
（4）无功补偿：配电系统采用低压集中补偿和路灯灯具单灯补偿相结合的补偿方式，补偿后低压系统的功率因数达到0.9以上，单灯功率因数达到0.85以上。
（5）本工程前期照明控制方式采用时钟控制和手动相结合，并预留接口；后期接入城市路灯管理处的三遥控制，设计考虑半夜灯、全夜灯控制方式。在半夜时由时间控制器控制关闭近半数灯具，以节约能源。
（6）本工程采用低压计量方式，根据不同用电性质（照明、景观等）分别计量。
7.3道路照明系统设计
7.3.1本工程道路照明按城市次干道标准设计：
平均亮度维持值Lav≥1.0cd/m2；平均照度维持值Eav≥15Lx；
平均亮度均匀度Lmin/Lav≥0.4；平均照度均匀度Emin/Eav≥0.35；
功率密度值LPD≤0.7W/m2，眩光限制阈值增量最大初始值≤10%，人行道侧平均照度维持值Eav≥7.5Lx。

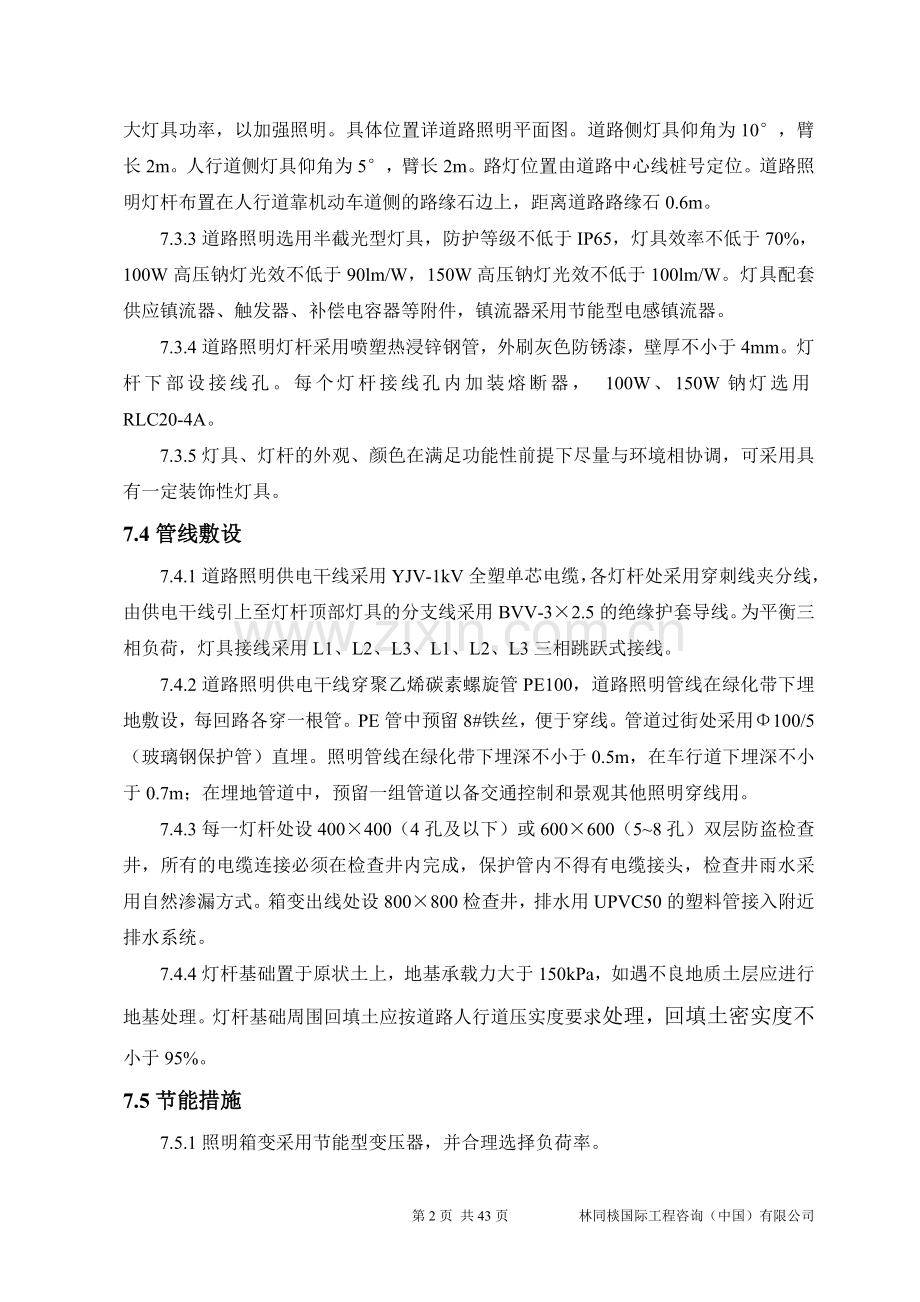

7.3.2本工程道路标准路幅宽度：B=5.25m（人行道）+15.5m（车行道）+5.25m（人行道）=26m。道路照明采用常规低杆照明方式，选用150W+100W灯具，10+10m双臂灯沿道路两侧对称布置，灯杆间距为30m左右；道路交叉口灯具布置适当加密或增大灯具功率，以加强照明。具体位置详道路照明平面图。道路侧灯具仰角为10°，臂长2m。人行道侧灯具仰角为5°，臂长2m。路灯位置由道路中心线桩号定位。道路照明灯杆布置在人行道靠机动车道侧的路缘石边上，距离道路路缘石0.6m。
7.3.3道路照明选用半截光型灯具，防护等级不低于IP65，灯具效率不低于70%，100W高压钠灯光效不低于90lm/W，150W高压钠灯光效不低于100lm/W。灯具配套供应镇流器、触发器、补偿电容器等附件，镇流器采用节能型电感镇流器。
7.3.4道路照明灯杆采用喷塑热浸锌钢管，外刷灰色防锈漆，壁厚不小于4mm。灯杆下部设接线孔。每个灯杆接线孔内加装熔断器， 100W、150W钠灯选用RLC20-4A。
7.3.5灯具、灯杆的外观、颜色在满足功能性前提下尽量与环境相协调，可采用具有一定装饰性灯具。
7.4管线敷设
7.4.1道路照明供电干线采用YJV-1kV全塑单芯电缆，各灯杆处采用穿刺线夹分线，由供电干线引上至灯杆顶部灯具的分支线采用BVV-3×2.5的绝缘护套导线。为平衡三相负荷，灯具接线采用L1、L2、L3、L1、L2、L3三相跳跃式接线。
7.4.2道路照明供电干线穿聚乙烯碳素螺旋管PE100，道路照明管线在绿化带下埋地敷设，每回路各穿一根管。PE管中预留8#铁丝，便于穿线。管道过街处采用Φ100/5（玻璃钢保护管）直埋。照明管线在绿化带下埋深不小于0.5m，在车行道下埋深不小于0.7m；在埋地管道中，预留一组管道以备交通控制和景观其他照明穿线用。
7.4.3每一灯杆处设400×400（4孔及以下）或600×600（5~8孔）双层防盗检查井，所有的电缆连接必须在检查井内完成，保护管内不得有电缆接头，检查井雨水采用自然渗漏方式。箱变出线处设800×800检查井，排水用UPVC50的塑料管接入附近排水系统。
7.4.4灯杆基础置于原状土上，地基承载力大于150kPa，如遇不良地质土层应进行地基处理。灯杆基础周围回填土应按道路人行道压实度要求处理，回填土密实度不小于95%。
7.5节能措施
7.5.1照明箱变采用节能型变压器，并合理选择负荷率。
7.5.2箱变处进行集中无功自动补偿，提高系统功率因数。
7.5.3照明光源采用高光效高压钠灯照明光源。
7.5.4高压钠灯灯具采用节能型电感镇流器。
7.5.5高压钠灯具设置无功补偿电容器，补偿后功率因数达到0.9以上。
7.5.6道路照明灯具按全、半夜分组，半夜可关闭部分灯具。所有灯具均可根据时钟和照度自动开闭，实现节能运行。
7.5.7本工程照明功率密度值：LPD=0.68W/m2满足规范要求。
7.6安全接地系统
7.6.1低压配电系统采用TN-S接地型式。N线与PE线在变压器处接地后完全分开。
7.6.2工程沿照明管线全线通长埋地敷设一根40×4热镀锌扁钢作灯具灯杆保护接地、防雷接地的接地极，每个灯杆埋地螺栓采用φ10镀锌圆钢与接地极可靠焊接，接地扁钢在线路首端、末端、分支点处设垂直接地极，接地极采用L50×5角钢，2.5m长，埋深0.8m。接地电阻要求不大于4欧。做法详国标图集03D501-4-11。
7.6.3电气装置的下列金属部分，均应于PE线可靠电气连接。
（1）变压器、配电柜（箱、盘）等的金属底座或外壳。
（2）室内外配电装置的金属构架及靠近带电部位的金属遮栏和金属门。
（3）电力电缆的金属护套、接线盒和保护管。
（4）配电和路灯的金属杆塔。
（5）其它因绝缘破坏可能使其带电的外露导体。
第3页 共43页 林同棪国际工程咨询（中国）有限公司
