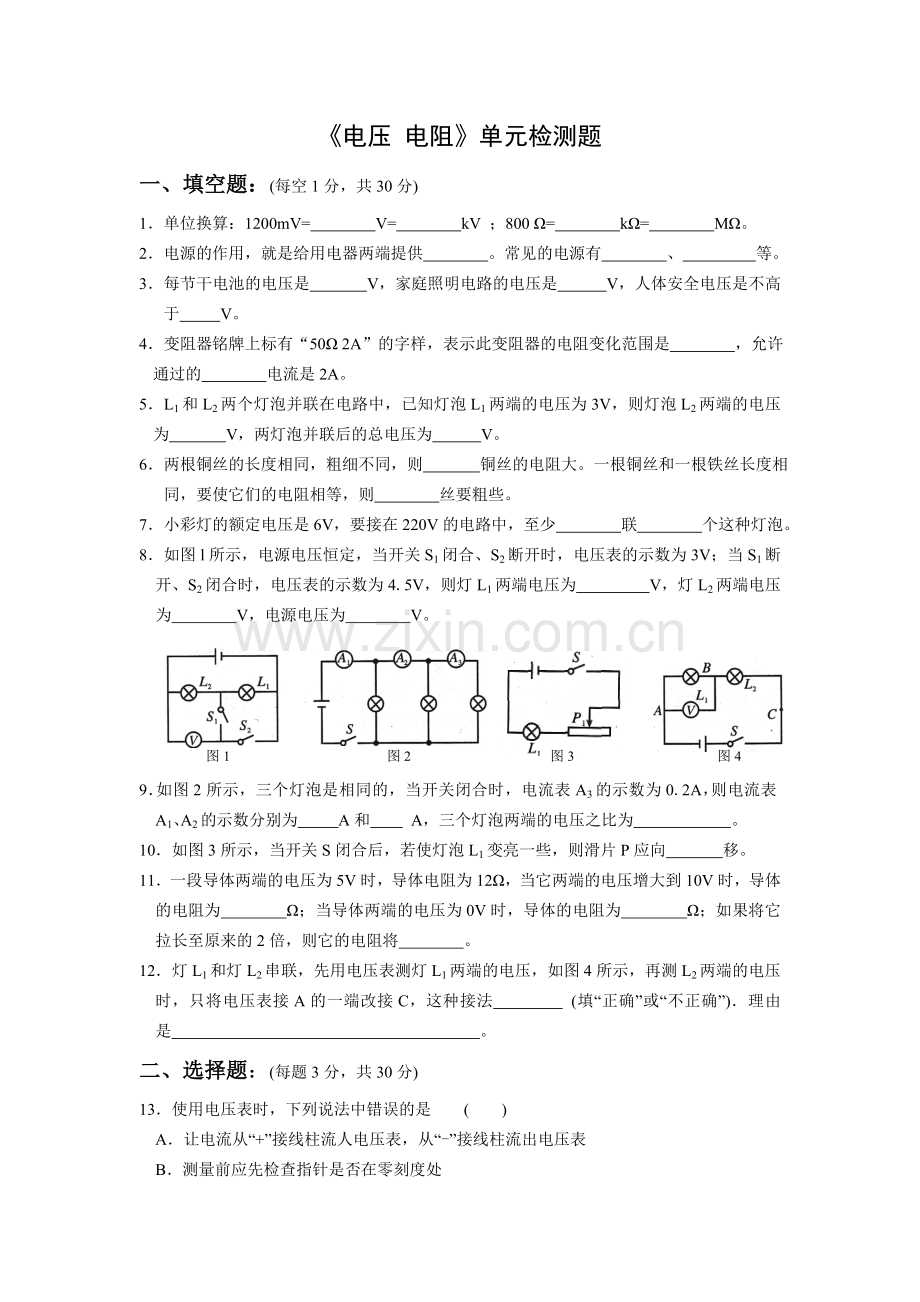

《电压 电阻》单元检测题.doc

电压 电阻单元检测题一、填空题：(每空1分，共30分)1单位换算：1200mV= V= kV ；800 = k= M。2电源的作用，就是给用电器两端提供 。常见的电源有 、 等。 3每节干电池的电压是 V，家庭照明电路的电压是 V，人体安全电压是不高于 V。4变阻器铭牌上标有“50 2A”的字样，表示此变阻器的电阻变化范围是 ，允许通过的 电流是2A。 5L1和L2两个灯泡并联在电路中，已知灯泡L1两端的电压为3V，则灯泡L2两端的电压为 V，两灯泡并联后的总电压为 V。6两根铜丝的长度相同，粗细不同，则 铜丝的电阻大。一根铜丝和一根铁丝长度相同，要使它们的电阻相等，则 丝要粗些。7小彩灯的额定电压是6V，要接在220V的电路中，至少 联 个这种灯泡。图1图2图3图48如图l所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端电压为 V，灯L2两端电压为 V，电源电压为 V。9如图2所示，三个灯泡是相同的，当开关闭合时，电流表A3的示数为0.2A，则电流表A1、A2的示数分别为 A和 A，三个灯泡两端的电压之比为 。10如图3所示，当开关S闭合后，若使灯泡L1变亮一些，则滑片P应向 移。11一段导体两端的电压为5V时，导体电阻为12，当它两端的电压增大到10V时，导体的电阻为 ；当导体两端的电压为0V时，导体的电阻为 ；如果将它拉长至原来的2倍，则它的电阻将 。12灯L1和灯L2串联，先用电压表测灯L1两端的电压，如图4所示，再测L2两端的电压时，只将电压表接A的一端改接C，这种接法 (填“正确”或“不正确”)理由是 。二、选择题：(每题3分，共30分)13使用电压表时，下列说法中错误的是 ( ) A让电流从“+”接线柱流人电压表，从“-”接线柱流出电压表 B测量前应先检查指针是否在零刻度处 C要把电压表与待测电路并联 D不能估计电压大小时，应选较小量程试触14将两个灯泡接入电路中，用电压表测得它们两端电压相等，则 ( ) A两个灯泡一定是串联的 B两个灯泡一定是并联的 C若通过的电流相等，则一定是串联的 D条件不足，没法确定两灯的连接方式15若用电压表测出三节干电池的电压是1.5V、1.4V、1.3V，则这三节干电池串联后，电池组的电压是 ( ) A1.5V B1.4V C4.2V D4.5V16下列物体中，全是导体的一组是（ ） A金属、人体 B金属、橡胶 C金属、玻璃 D大地、玻璃17滑动变阻器是通过改变自身连入电路中的阻值从而实现改变电路中电流的，滑动变阻器是依靠改变什么因素来改变自身连入电路中的电阻的 ( ) A电阻丝的横截面积 B电阻丝的长度 C电阻丝的材料 D电阻丝的温度图5图618如图5所示，电源电压为9V，且保持不变，开关S闭合后，电压表的示数为6V则 ( ) AL1两端的电压为3V BL1两端的电压为6V CL2两端的电压为3V DL2两端的电压为9V 19张燕同学连接的电路如图6所示，她使用的电源是12V的蓄电池，当她闭合开关后，电压表的示数为4V，关于电动机两端的电压，下列说法中正确的是 ( ) A4V B8V C12V D16V20小明同学在物理实践活动中，设计了如图7所示的四种用电流表或电压表示数反应弹簧所受压力大小的电路，其中R/是滑动变阻器，R是定值电阻，电源两端的电压恒定，四个电路中有一个电路能实现压力增大，电表的示数增大，这个电路是 ( )图7 图821如图8所示的电路中，当开关S闭合后，发现电压表的指针仍指“零”处，其原因不可能是 ( ) AL2灯丝断了，其他完好 BL1灯丝断了，其他完好 C灯L1发生短路 D电压表因接线不牢而开路图922在图9所示的电路中，电源电压为6V当开关S闭合时，只有灯泡L1发光，且电压表的示数为6V，产生这一现象的原因可能是 ( ) A灯L1短路 B灯L2短路 C灯L1断路 D灯L2断路图10三、实验作图题:(共40分)23如图10所示的电路是某同学设计的电路图，圆圈内是电表，请你利用学过的电压表和电流表的知识在圆圈内填上适当的电表。（6分）L1L1L212图11图1224如图11所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，则V1用的量程是 V，V2用的量程是 V，小灯泡L1上的电压U1= 。（6分）25学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图12所示，他把滑动端的金属夹首先夹在了铅笔芯的B端，这样做的目的是 ；金属夹向A端移动的过程中，电路中的电流将变大，这一看不见的变化可由看得见的现象来呈现，即 。通过分析，此简易调光灯还有一些不足，请提出一种改进意见： 。（6分）26将如图13所示的器材连入电路，要求：（1）滑动变阻器改变电路中的电流，（2）电压表测电阻R两端的电压。（6分）图13电路连接完成后，思考：在电路连接的时，开关应该是 的，这样做的目的是 ；闭合开关前，滑片P应位于 端。（6分）27在做“研究导体的电阻跟哪些因素有关”的实验时，提供了下表所示的四根导线，则下列说法中正确的是 ( ) （4分） 导线代号 甲 乙 丙 丁 长度(m) 1.0 1.0 0.5 1.0 横截面积(mm2) 0.8 1.2 1.2 0.8 材料 镍铬 镍铬 镍铬 锰铜A研究导体的电阻跟长度的关系应选导线甲和丙B研究导体的电阻跟横截面积的关系应选导线甲和乙C研究导体的电阻跟横截面积的关系应选导线丙和丁D研究导体的电阻跟材料的关系应选导线乙和丁28某同学在探究串联电路电压间关系时设计了如图14所示的电路图，并通过改变电源电压取得了三组实验数据，其中第二次电压表V1和第三次实验时V2的示数分别如图15所示。图14图15（6分）(1)把电压表的示数填人表中空格处。实验次数电压表V1的示数电压表V2的示数电压表V3的示数11V2V3V23V4.5V32V6V(2)分析表中的实验数据，得到的实验结论是：串联电路中 。(3)分析表中第三次实验数据，出现误差的原因可能是 。 电压 电阻单元检测题一、填空题：(每空1分，共30分)11.2 1.210-3 0.8 810-4。 2电压 电池 发电机。 31.5 220 36。 4050 最大。 53 3。 6细 铁。7串 37。 81.5 3 4.5。 90.6 0.4 1：1：1。10左。 1112 12 变大。 12不正确 电压表的正负接线柱接反了。二、选择题：(每题3分，共30分)图1313D 14D 15C 16A 17B 图10AAV18A 19B 20B 21B 22B三、实验作图题:(共40分)23如图10（填对一个给2分，共6分）24 015 03 3 V。（每空2分，共6分）25为了保护电路 灯泡的亮度 应在电路中安装一个开关。（每空2分，共6分）26如图13所示。（每条线画正确各2分，共6分）断开 为了保护电路 A。（每空2分，共6分） 27B（4分）28 (1)（每空1分，共2分）实验次数电压表V1的示数电压表V2的示数电压表V3的示数11V2V3V21.5V3V4.5V32V4.4V4.5V6V(2)两端的总电压等于各部分电路两端电压这和。（2分）(3)灯L2的温度升高，导致了电阻增大的缘故。（其它符合要求也可给分）（2分）
