路基图纸审核意见.doc

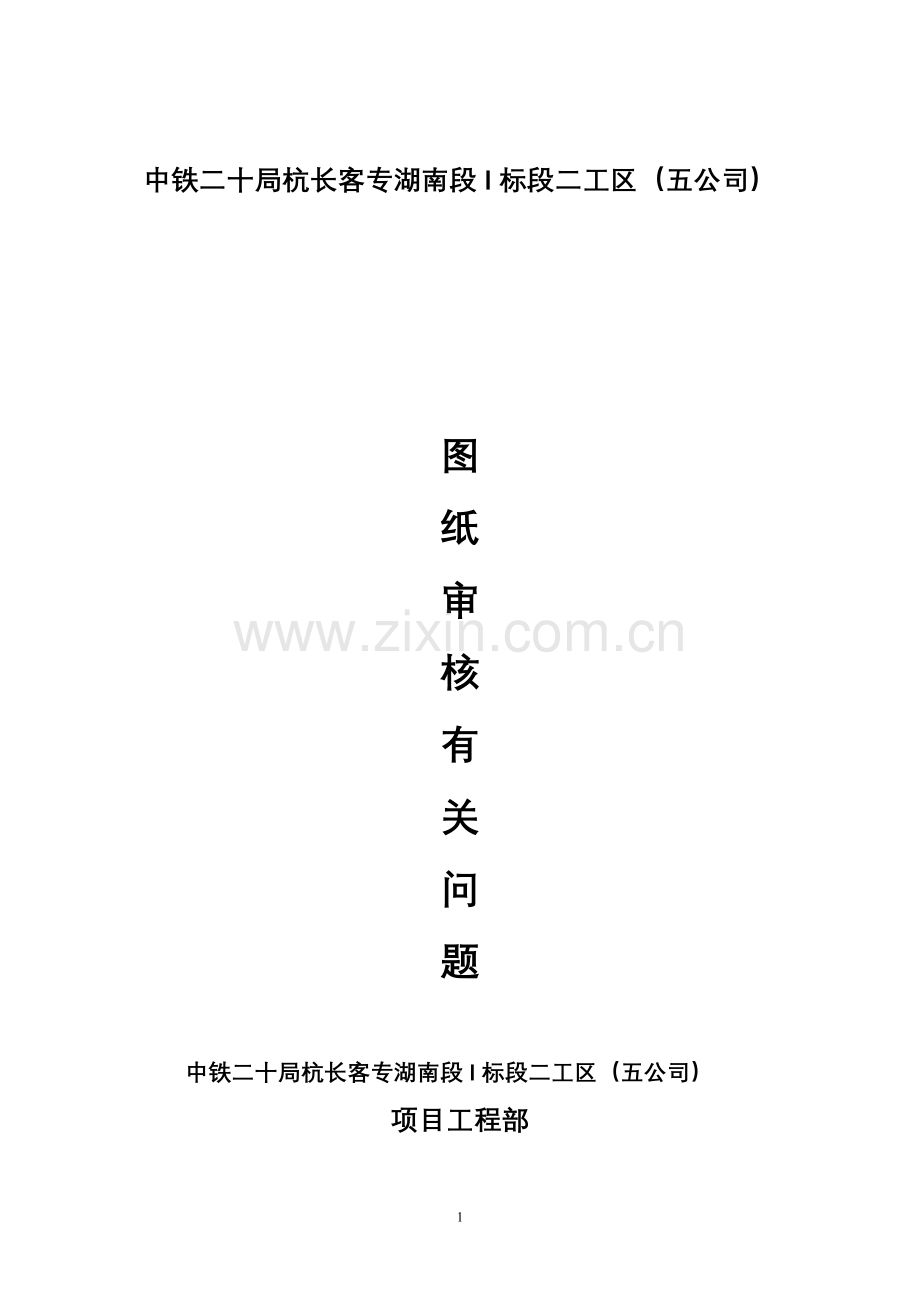

中铁二十局杭长客专湖南段I标段二工区（五公司）

图
纸
审
核
有
关
问
题

中铁二十局杭长客专湖南段I标段二工区（五公司）
项目工程部

2010-6-18
桥梁图纸审核有关问题
⑴、 岳汝高速立交特大桥
图号：杭长客专施图（桥）—HCHNⅠ—17 2010年5月
1、1#、2#、3#承台底与桩顶有高差，分别为1.5m、0.5m、0.5m，是否有误。
2、14#桩底标高和桩长对应不上，相差1m，是否有误。
⑵、 东京殿大桥
图号：杭长客专施图（桥）—HCHNⅠ—9 2010年5月
1、7#承台桩基超出承台尺寸范围，承台结构尺寸或标注是否有误。
2、8#、9#、10#、11#、12#、13#无桩长、桩底设计高程及地质资料。
3、8#、9#、10#、11#无桩位布置、承台结构尺寸图。
⑶、2桥图纸均无相关工程数量表。

隧道图纸审核有关问题
（1） 大林隧道设计图
图号：杭长客专施图（遂）HCHNⅠ—03 2010年4月
大林隧道设计弃砟场为采石场，征用难度大，建议将弃砟场改为DK828+200处线路右侧400m的山坳处，经勘测占林地20亩，田地10亩，容砟量为9万方；图纸无开挖半径；无相关配套的参考图集；无管棚设计图。
大林隧道纵向距进口130m处，埋深仅有1m左右，需设计院提供专项施工方案。
（2） 桐子岭隧道设计图
图号：杭长客专施图（隧）HCHNⅠ02 2010年4月
桐子岭隧道进出口里程纵断面与隧道平面图不一致；桐子岭进出口弃砟均弃于进口弃砟场，则出口弃砟运距为1.4km，设计未考虑出口弃砟运距；图纸无开挖半径；无管棚设计参数；无相关配套的参考图集。
（3） 钟家屋隧道设计图
图号：杭长客专施图（隧）HCHNⅠ07 2010年4月
钟家屋隧道进出口里程纵断面与隧道平面图不一致；进口征地里程为DK839+773，进口明暗里程为DK839+793,考虑仰坡开挖及截水天沟，红线征地界里程应改为DK839+810处；图纸无开挖半径；无相关配套的参考图集；无管棚设计参数。
（4）茶坡里隧道：
图号：杭长客专施图（隧）HCHNⅠ04 2010年4月
1、无横洞相关设计资料。
2、无弃砟场相关设计图纸。
3、无开挖半径。
4、无相关工程数量表。
⑸ 以上图纸均无相关工程数量表.
7

醴陵北站横断面图纸审核有关问题
1、DK833+826—DK833+875段面路基底基层以下换填底标高、宽度、坡度未注明，请明示；
2、DK833+826.63断面I线位置（路基表层标高95.636）与距I线平距1.625（路基表层标高95.627）经计算该段的坡破率为5.5﹪、图纸上该段坡率为5﹪不符；
3、路基边坡防护;C25砼方格型截水型骨架、框架锚杆两种防护型式具体尺寸，间距、厚度详细说明；
4、路线右侧防护5m平台，是否有坡度，未说明；
5、站场路基距I线左侧4.6m位置向边沟放破、坡率未说明；
6、DK834+000断面路线右侧设计挖台阶，高、宽度未明确注明；
7、站场区间内W1、W２、W3检修线下，路堤填筑部分采用何种填料未确定；
8、站场地基处理预应力管桩所采用的水泥标号未做说明；
9、站场地基处理形式：C35砼钻孔灌注桩、管桩，该两种处理方式无渐变段平面布置图；
10、站场外无DK835+450-DK835+671段区间路基横断面施工蓝图.
路基图纸审核有关问题
1、DK854+241.88~DK854+361.25段路基（下麻冲大桥—刘家坡特大桥）
（1）2010年4月所出的纵断面图中基床底层填料为级配碎石掺3﹪的水泥，而5月份出的横断面图基床底层填料为级配碎石掺8﹪的水泥，以哪个图为准；
（2）该段路基横断面图基床表层坡度是以标准断面图为准，请明示；
（3）排水沟尺寸未确定，请明示；
2、DK853+808.95~DK853+917.29段路基（壁屋中桥—下麻冲大桥）
（1）2010年4月份出的纵断面图此段桩号为DK853+808.94～DK853+917.3，而5月份出的横断面图此段桩号为DK853+808.95—DK853+917.29，4月所出的纵断面图中基床底层填料为级配碎石掺5﹪的水泥，而5月份出的横断面图基床底层填料为级配碎石掺8﹪的水泥，以哪个图为准，请明示；
（2）4月所出的DK853+825纵断面地面高程为122.35m，而5月份出的横断面地面高程为121.989m，不相符，请明示；
3、DK833+348.51~DK833+698.26段路基（油茶大桥至茅栗坪大桥）
（1）路基横断面图底层以下换填部分坡率未注明，请明示；
（2）路基底层填筑坡率未注明，请明示；
（3）路基表层级配碎石护堤边坡坡率未注明，请明示；
（4）C25混凝土预制块护肩具体尺寸未确定，请明示；
4、DK836+039.13~DK836+228段路基（106国道立交大桥至桐子岭
隧道）
（1）2010年4月份出的纵断面图此段桩号为DK836+036.50～DK836+225，而5月份出的横断面图此段桩号为DK836+039.13～DK836+228，纵、横断面图桩号不符，请明示；
（2）路肩坡度未确定，请明示；
（3）路基表层采用级配碎石掺加百分之几的水泥未确定，请明示；

2010-6-18
