一、检测器概述
　　检测器主要用于工程建筑、装潢装修、桥梁建造、设备安装等工程的施工及竣工检测。

建筑工程检测器图册(2张)
二、检测器种类
　　建筑工程检测器（2m尺)
　　测径靠尺
　　建筑用电子水平尺
　　对角测量尺
　　内外直角检测尺
三、功能与用途
　　1．建筑工程检测器（尺）：
　　为2米折叠式铝合金制作，仪表为机械指针式。
　　功能：垂直度检测，水平度检测、平整度检测,家装监理中使用频率最高的一种检测工具。检测墙面、瓷砖是否平整、垂直。检测地板龙骨是否水平、平整。偏差规格:2000*55*25 测量范围:±14/2000 精度误差:0.5 。
　　使用方法：

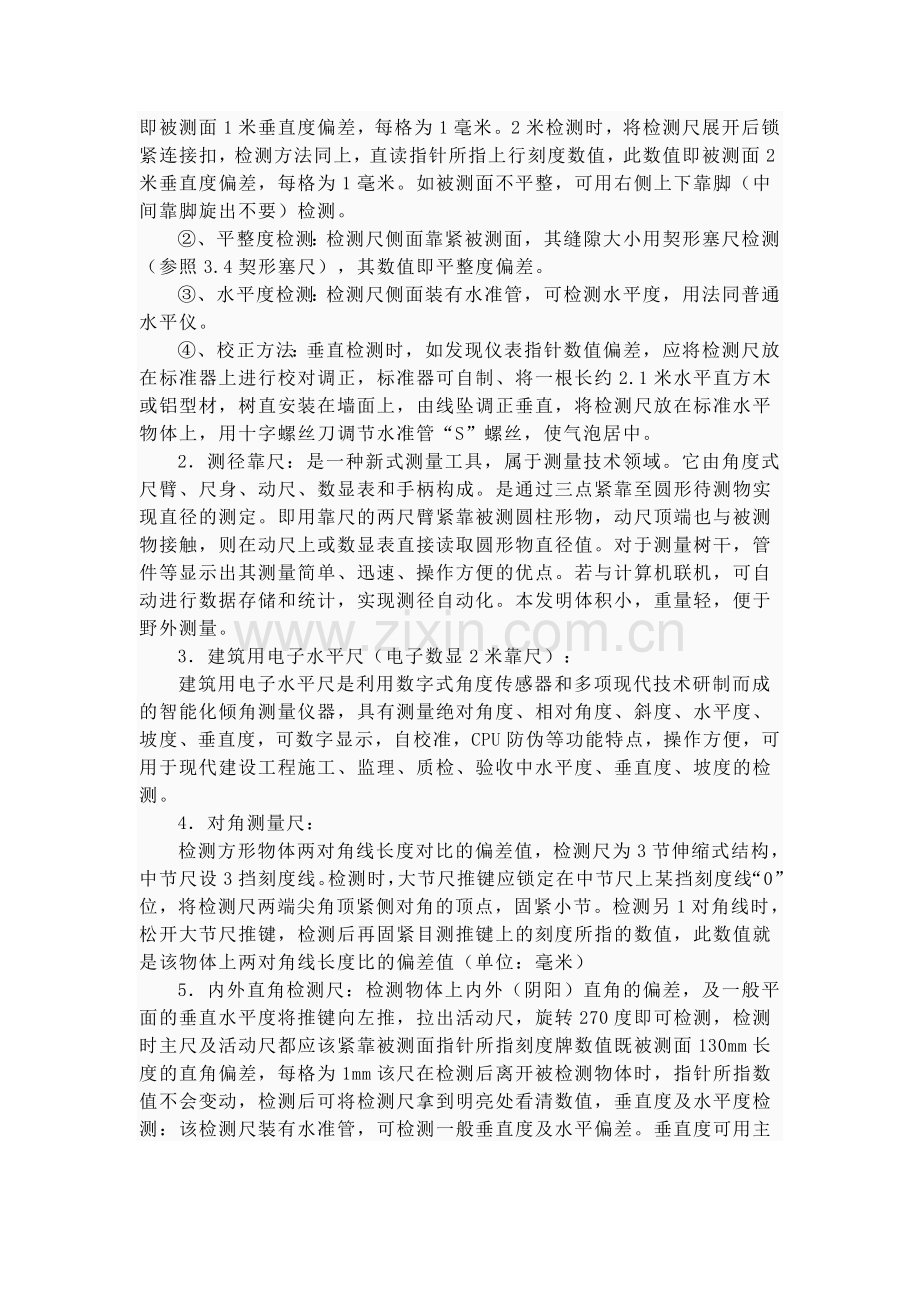

　　①、垂直度检测：检测尺为可展式结构，合拢长1米，展开长2米。用于1米检测时，推下仪表盖。活动销推键向上推，将检测尺左侧面靠紧被测面，（注意：握尺要垂直，观察红色活动销外露3-5毫米，摆动灵活即可。）待指针自行摆动停止时，直读指针所指刻度下行刻度数值，此数值即被测面1米垂直度偏差，每格为1毫米。2米检测时，将检测尺展开后锁紧连接扣，检测方法同上，直读指针所指上行刻度数值，此数值即被测面2米垂直度偏差，每格为1毫米。如被测面不平整，可用右侧上下靠脚（中间靠脚旋出不要）检测。
　　②、平整度检测：检测尺侧面靠紧被测面，其缝隙大小用契形塞尺检测（参照3.4契形塞尺），其数值即平整度偏差。
　　③、水平度检测：检测尺侧面装有水准管，可检测水平度，用法同普通水平仪。
　　④、校正方法：垂直检测时，如发现仪表指针数值偏差，应将检测尺放在标准器上进行校对调正，标准器可自制、将一根长约2.1米水平直方木或铝型材，树直安装在墙面上，由线坠调正垂直，将检测尺放在标准水平物体上，用十字螺丝刀调节水准管“S”螺丝，使气泡居中。
　　2．测径靠尺：是一种新式测量工具，属于测量技术领域。它由角度式尺臂、尺身、动尺、数显表和手柄构成。是通过三点紧靠至圆形待测物实现直径的测定。即用靠尺的两尺臂紧靠被测圆柱形物，动尺顶端也与被测物接触，则在动尺上或数显表直接读取圆形物直径值。对于测量树干，管件等显示出其测量简单、迅速、操作方便的优点。若与计算机联机，可自动进行数据存储和统计，实现测径自动化。本发明体积小，重量轻，便于野外测量。
　　3．建筑用电子水平尺（电子数显2米靠尺）：
　　建筑用电子水平尺是利用数字式角度传感器和多项现代技术研制而成的智能化倾角测量仪器，具有测量绝对角度、相对角度、斜度、水平度、坡度、垂直度，可数字显示，自校准，CPU防伪等功能特点，操作方便，可用于现代建设工程施工、监理、质检、验收中水平度、垂直度、坡度的检测。
　　4．对角测量尺：
　　检测方形物体两对角线长度对比的偏差值，检测尺为3节伸缩式结构，中节尺设3挡刻度线。检测时，大节尺推键应锁定在中节尺上某挡刻度线“0”位，将检测尺两端尖角顶紧侧对角的顶点，固紧小节。检测另1对角线时，松开大节尺推键，检测后再固紧目测推键上的刻度所指的数值，此数值就是该物体上两对角线长度比的偏差值（单位：毫米）
　　5．内外直角检测尺： 检测物体上内外（阴阳）直角的偏差，及一般平面的垂直水平度将推键向左推，拉出活动尺，旋转270度即可检测，检测时主尺及活动尺都应该紧靠被测面指针所指刻度牌数值既被测面130mm长度的直角偏差，每格为1mm该尺在检测后离开被检测物体时，指针所指数值不会变动，检测后可将检测尺拿到明亮处看清数值，垂直度及水平度检测：该检测尺装有水准管，可检测一般垂直度及水平偏差。垂直度可用主尺侧面垂直靠正被检测面上检测。 四、其他仪器简介 6．活动锤头：锤头上M6螺孔，可安装在伸缩杆或对角检测尺上，便于高度检测。
　　7．楔形塞尺：检测建筑物体上缝隙的大小及物体平面的平整度。
　　8．磁力线坠：检测建筑物体的垂直度及用于砌墙、安装门窗、电梯等任何物体的垂直校正，目测对比（另附详细说明书）
　　9．格网：检测面积等同于标准砖，其上均布100小格，专用于检测砌体砖面砂浆涂复的饱满度，既覆盖率（单位：﹪）
10．检测镜：检测物体的上冒头背面弯曲肉眼不易直接看到的地方，手柄处有M6螺孔，可装在伸缩杆或对角检测尺上，以便于高处检测。11．卷线器：可检测建筑物体的平直，如砖墙砌体灰缝踢脚线等。检测时，拉紧两端丝线，放在被测处，目测观察对比。12．伸缩杆：可装楔形尺检测镜活动锤头等，是辅助检测工具。13．焊接检测尺检测钢筋折角焊接后的质量（另附详细说明书）14．水电检测锤：适用于检测水电管道的安装，地面装饰等工程利用敲击振动的声响来判断物体的牢固的程度及施工的质量15．响鼓锤：轻轻敲打抹灰后的墙面，可以判断墙面的空鼓程度及沙灰与砖水泥冻结的粘合质量。16．钢针小锤：小锤轻轻敲打玻璃马赛克瓷砖，可以判断空鼓程度及粘合质量。拔出塑料手柄，里面是剪头钢针钢针向被检物上戳几下，可探擦出多孔板缝隙，砖缝等砂浆是否饱满。

建筑工程质量检测工具包
一、简介
　　建筑工程质量检测工具包由11件多功能建筑检测器组成：内外直角检测尺；楔形塞尺；磁力线锥（8功能）；百格网；检测镜；卷线器；伸缩杆；焊缝检测尺；水电检测锤；响鼓锤；钢针小锤

工具包配件名称
。
二、使用功能
　　1、内外直角检测尺：检测物体上内外（阴阳）直角的偏差，及一般平面的垂直度与水平度；
　　2、楔形塞尺：检测建筑物体上缝隙的大小及物体平面的平整度；
　　3、磁力线坠（8功能）：检测建筑物体的垂直度及用于砌墙、安装门窗、电梯等任何物体的垂直校正，目测对比
　　4、百格网：百格网采用高透明度工业塑料制成，展开后检测面积等同于标准砖，其上均布100小格，专用于检测砌体砖面砂浆涂复的饱满度，即覆盖率（单位%）
　　5、检测镜：检测建筑物体的上冒头、背面、弯曲面等肉眼不易直接看到的地方，手柄处有M6螺孔，可装在伸缩杆或对角检测尺上，以便于高处检测。
　　6、卷线器：塑料盒式结构，内有尼龙丝线，拉出全长15米，可检测建筑物体的平直，如砖墙砌体灰缝、踢脚线等（用其他检测工具不易检测物体的平直部位）。检测时，拉紧两端丝线，放在被测处，目测观察对比，检测完毕后，用卷线手柄顺时针旋转，将丝线收入盒内，然后锁上方扣。
　　7、伸缩杆：二节伸缩式结构，伸出全长410毫米，前端有M16螺栓，可装锲形塞尺，检测镜，活动锤头等，是辅助检测工具。
　　8、焊缝检测尺：检测钢筋折角焊接后的质量。
　　9、水电检测锤（锤头重50G）：使用于检测水电管道安装、地面装饰等工程，利用敲击振动的声响，来判断物体的牢固的程度及施工质量；
　　10、响鼓锤（锤头重25G）：轻轻敲打抹灰后的墙面，可以判断墙面的空鼓程度及砂灰与砖、水泥冻结的粘合质量
　　11、钢针小锤（锤头重10G）：
　　①小锤轻轻敲打玻璃、马赛克、瓷砖，可以判断空鼓程度及粘合质量
　　②拨出塑料手柄，里面是尖头钢针，钢针向被检物上戳几下，可探查出多孔板缝隙、砖缝等砂浆是否饱满。锤头上M6螺孔，可安装在伸缩杆或对角检测尺上，便于高处检验。
三、技术参数
　　1、内外直角检测尺200×13 ±7/130 0.5
　　2、楔形塞尺150×15×17 1~15 0.5
　　3、磁力线锥（8功能）坠头300g 另附说明书
　　4、百格网240×115×3标准砖 0.5%
　　5、检测镜100×65×7.5
　　6、卷线器65×65×20线长15m
　　7、伸缩杆250×16×10伸出长410
　　8、焊缝检测尺 250×50×2.5 另附说明书
　　9、水电检测锤50g3g
　　10、响鼓锤25g2g
　　11、钢针小锤10g1g
