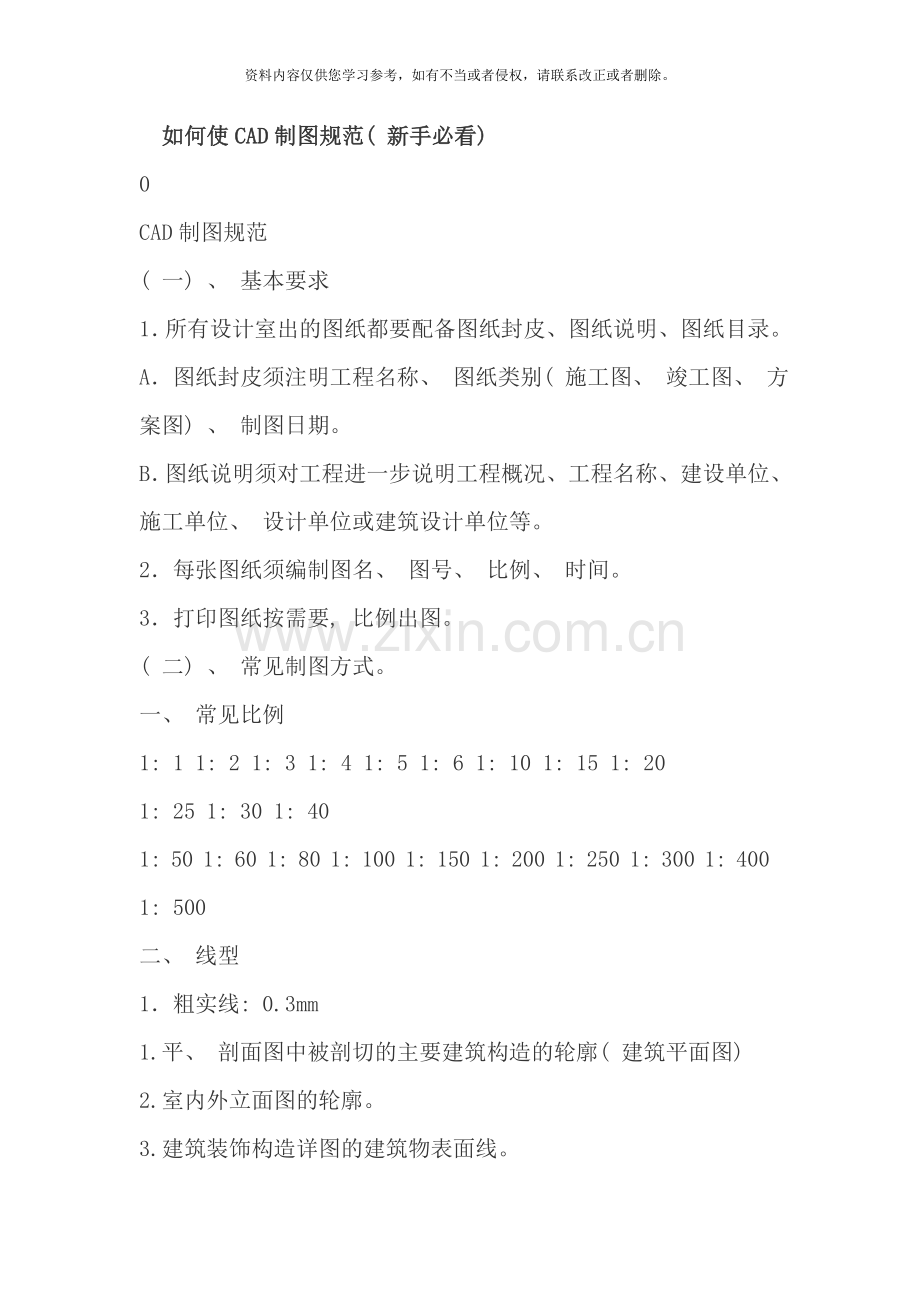

如何使CAD制图规范( 新手必看)
0
CAD制图规范
( 一) 、 基本要求
1．所有设计室出的图纸都要配备图纸封皮、 图纸说明、 图纸目录。
A．图纸封皮须注明工程名称、 图纸类别( 施工图、 竣工图、 方案图) 、 制图日期。
B．图纸说明须对工程进一步说明工程概况、 工程名称、 建设单位、 施工单位、 设计单位或建筑设计单位等。
2．每张图纸须编制图名、 图号、 比例、 时间。
3．打印图纸按需要, 比例出图。
( 二) 、 常见制图方式。
一、 常见比例
1: 1 1: 2 1: 3 1: 4 1: 5 1: 6 1: 10 1: 15 1: 20
1: 25 1: 30 1: 40
1: 50 1: 60 1: 80 1: 100 1: 150 1: 200 1: 250 1: 300 1: 400 1: 500
二、 线型
1．粗实线: 0.3mm
1.平、 剖面图中被剖切的主要建筑构造的轮廓( 建筑平面图)
2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。

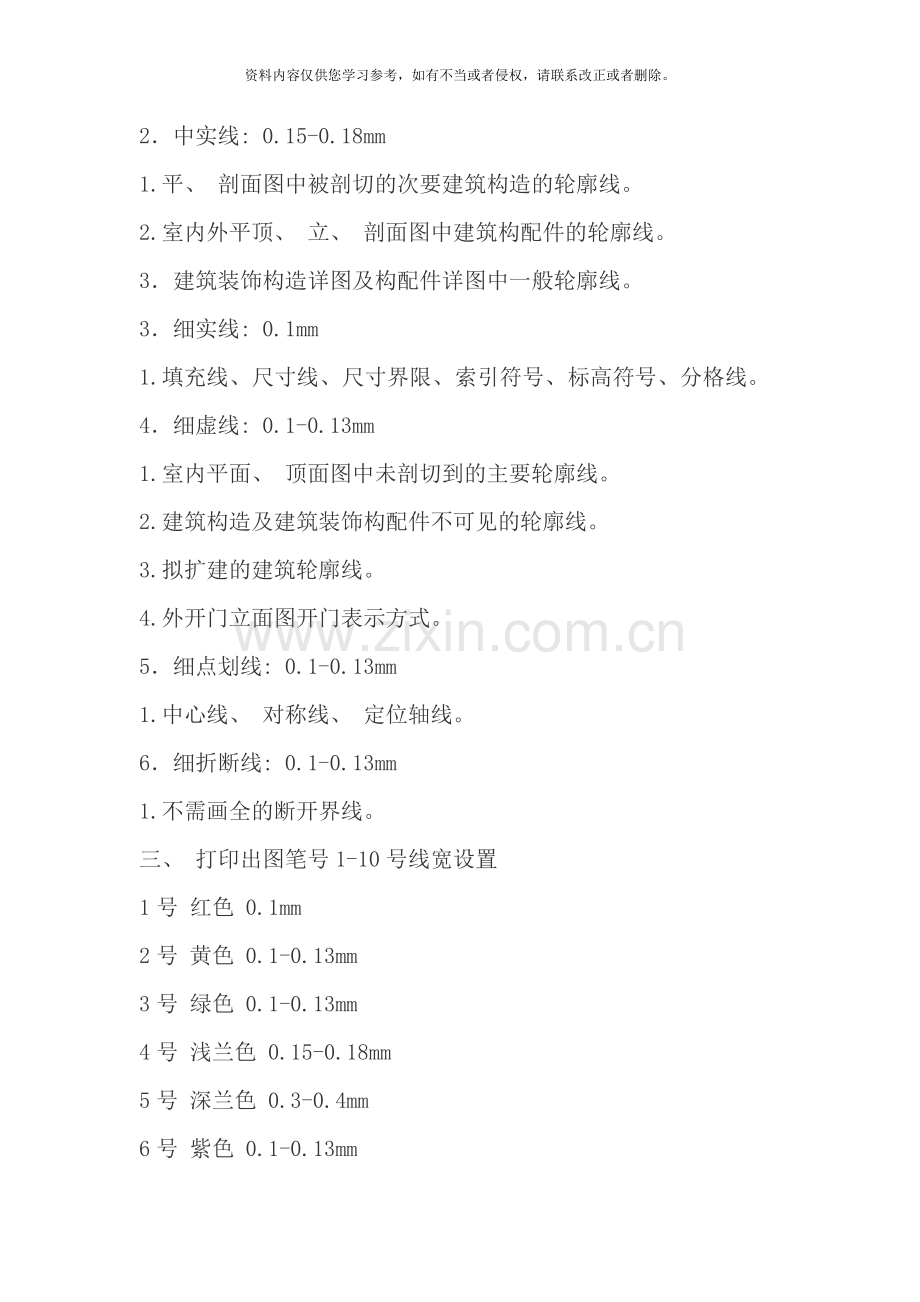

2．中实线: 0.15-0.18mm
1.平、 剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、 立、 剖面图中建筑构配件的轮廓线。
3．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线: 0.1mm
1.填充线、 尺寸线、 尺寸界限、 索引符号、 标高符号、 分格线。
4．细虚线: 0.1-0.13mm
1.室内平面、 顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线: 0.1-0.13mm
1.中心线、 对称线、 定位轴线。
6．细折断线: 0.1-0.13mm
1.不需画全的断开界线。
三、 打印出图笔号1-10号线宽设置
1号 红色 0.1mm
2号 黄色 0.1-0.13mm
3号 绿色 0.1-0.13mm
4号 浅兰色 0.15-0.18mm
5号 深兰色 0.3-0.4mm
6号 紫色 0.1-0.13mm
7号 白色 0.1-0.13mm
8.9号 灰色 0.05-0.1mm
10号 红色 0.6-1mm
10号特粗线:
1.立面地坪线
2.索引剖切符号
3.图标上线
4.索引图标中表示索引图在本图的短线
三、 剖切索引符号
1. m: ø12mm(在A0、 A1、 A2、 图纸)
2. m: ø10mm(在A3、 A4图纸)
3. 特粗线到索引线为剖视方向
4. A: 字高5mm(在A0、 A1、 A2、 图纸)
字高4mm(在A3、 A4图纸)
5. B-01:字高3mm(在A0、 A1、 A2、 图纸)
字高2.5mm(在A3、 A4图纸)
6. A为索引图号, B-01为索引图纸号, B-01为” ”表示索引在本图
图片:
接上
四、 平、 立面索引符号
1．m: ø12mm(在A0、 A1、 A2图纸)
2．m: ø10mm(在A3、 A4图纸)
3．A1-A4: 字高4mm(在A0、 A1、 A2图纸)
字高3mm(在A3、 A4图纸)
4．B-01--B-04: 字高2.5mm(在A0、 A1、 A2图纸)
字高2mm(在A3、 A4图纸)
5．箭头为视图方向。
五、 大样图索引
大样引出框 大样引出框
1．m: ø12mm(在A0、 A1、 A2图纸)
2．m: ø12mm(在A3、 A4图纸)
3．A: 字高4mm(在A0、 A1、 A2图纸)
字高3mm(在A3、 A4图纸)
4．B-01: 字高2.5mm(在A0、 A1、 A2图纸)
字高2mm(在A3、 A4图纸)
六、 图标
1.图名: 字高7mm(在A0、 A1、 A2图纸)
字高5mm(在A3、 A4图纸)
2.比例及英文图名: 字高4mm(在A0、 A1、 A2图纸)
字高3mm(在A3、 A4图纸)
七、 文字注释
1. 引出线为箭头或点, 引出线为统一体, 由标注命令引线制作。
2．文字说明: 字高4mm(在A0、 A1、 A2图纸)
字高3mm(在A3、 A4图纸)
八、 标高符号
1. 数字: 字高2.5mm(在A0、 A1、 A2图纸)
字高2mm(在A3、 A4图纸)
2．符号为等腰直角三角形。
3．数字以m计单位, 小数点后留三位。
4．零点标高写成±0.000, 正数标高不注”+”, 负数标高应注”-”。
5．同样位置不同标高标注, 如:
九、 轴线符号
1．n: ø10mm, 字高4mm (在A0、 A1、 A2图纸)
2．n: ø8mm, 字高3.5mm (在A3、 A4图纸)
十、 尺寸符号
1．尺寸标注是尺寸为统一体, 如需调整尺寸数字, 可采用edit( ed) 命令。
2．尺寸界线距标注物体2-3mm, 第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。
3．半径、 直径标注时箭头样式为实心闭合箭头。
4．标注字高2.5mm(在A0、 A1、 A2图纸)
字高2mm(在A3、 A4图纸)
5．标注文字距尺寸线1-1.5mm
十一、 坡度标注
制图技巧:
一、 图层管理.
一般制图分层 A.墙体层(WALL)
B.家具层(FURNITURE)
C.填充层
D.窗层(WINDOW)
E.布置层
F.尺寸层(DIM)
G.文字层(TEXT)
H.轴线层(DOTE)
I.轴线标注层(AXIS)
J.分格层
制图时分清各层便于调整图纸, 节省时间。
二、 线条分色
制图时将墙体、 家具、 填充线、 文字、 分格线等线条颜色区分, 便于在电脑显示时一目了然。
三、 图框插入
按比例插入图框, 首先制作1: 1图框, 将图框放大, 与图比较看是否配合。如不配合缩放与之配合。如要作1: 30的图框, 第一次图框放大40后不合适, 再次缩放输入3/4, 即可得到1: 30的图框。
四、 其它
1．CAD文件在从其它文件粘贴近来后, 容易出现无用图层, 可purge(pu),清理无用图层。
2．文字的大小是根据图纸的比例变化的, 如A3图纸, 比例为1: 50, 注释文字打印出的尺寸应该是3mm, 在文字制作时, 文字尺寸大小输入150。
3．一套图中可能会有不同的比例, 在按比例插完第一个图框后, 遇到不同比例的图, 应根据比例的大小缩放。如有一张图比例为1: 50, 是正确的, 现在要给另一张图插图框, 假设这张图要插1: 40的图框,
那就复制1: 50的图框, 然后缩放输入4/5即得。文字的大小亦可采用这种办法。
4．同一个CAD界面下, 如果打开多个CAD文件, 可按着ctrl键点 Tab键转换。
5．在多重复制同一个物体时, 可将这一物体作成块, 如果修改了此物体, 则其它同样物体也随之改变, 如不建立块, 则需每个都要修改。
6．建立CAD文件时要有选择的将平面图、 立面图、 详图分为几个文件。
7．0层上是不能够用来画图的, 是用来定义块的。定义块时, 先将所有图元均设置为0层( 有特殊时除外) , 然后再定义块, 这样, 在插入块时, 插入时是哪个层, 块就是那个层了。
8．不能在DEFPOINTS层建立图元, 此层容易在打印是出现图元消失。
9．我们在绘制中, 一般来说, 能用编辑命令完成的, 就不要用绘图命令完成。在CAD软件的使用过程中, 虽然一直说是画图, 但实际上大部分都是在编辑图。因为编辑图元能够大量减少绘制图元不准确的几率, 而且能够在一定程度上提高效率。
10.在使用绘图命令时, 一定要设置捕捉, F3切换。
11.在使用绘图和编辑命令时, 大部分情况下, 都要采用正交模式, F8切换
12．图纸大小: A0—1194*840; A1—840*597; A2—597*420; A3—420*297; A4—297*210
13．将CAD文件转化成位图文件, 第一种是在CAD的菜单中, 选择”输出”, 再选择bmp的后缀存储。能够把CAD的屏幕显示内容变成位图文件, 但文件分辨率太小。第二种方法可将CAD文件转化成为较大分辨率的位图文件。先需要设置一下, 菜单中”工具”—”选项”—打印和发布, ”添加或配置绘图仪”—”添加绘图仪向导”。出来一张”添加绘图仪”的菜单, 左侧是阶段, 右侧是选择内容。”开始”阶段选择”我的电脑”, ”绘图仪型号”阶段选择生产商为”光栅文件格式”, 最右侧的表格中基本上每个都能够, bmp或jpeg。一路选择”下一步”。在”完成”阶段选择”编辑绘图仪配置”, 出现”编辑绘图仪配置”菜单, 在这个菜单中自定义一个图纸尺寸。
14．将EXCEL表格倒入CAD能够利用AutoXlsTablev2.53插件或是先将EXCEL表格复制, 到CAD里的下拉编辑菜单的选择性粘贴即可得, 到CAD后将表格炸开后即可CAD修改。
15. 打印时,图框外出现"由AUTODESK教育产品制作",要想去掉则先把文件转成DXF格式然后保存
四、 平、 立面索引符号
1．m: ø12mm(在A0、 A1、 A2图纸)
2．m: ø10mm(在A3、 A4图纸)
3．A1-A4: 字高4mm(在A0、 A1、 A2图纸)
字高3mm(在A3、 A4图纸)
4．B-01--B-04: 字高2.5mm(在A0、 A1、 A2图纸)
字高2mm(在A3、 A4图纸)
5．箭头为视图方向。
五、 大样图索引
大样引出框 大样引出框
1．m: ø12mm(在A0、 A1、 A2图纸)
2．m: ø12mm(在A3、 A4图纸)
3．A: 字高4mm(在A0、 A1、 A2图纸)
字高3mm(在A3、 A4图纸)
4．B-01: 字高2.5mm(在A0、 A1、 A2图纸)
字高2mm(在A3、 A4图纸)
六、 图标
1.图名: 字高7mm(在A0、 A1、 A2图纸)
字高5mm(在A3、 A4图纸)
2.比例及英文图名: 字高4mm(在A0、 A1、 A2图纸)
字高3mm(在A3、 A4图纸)
七、 文字注释
1. 引出线为箭头或点, 引出线为统一体, 由标注命令引线制作。
2．文字说明: 字高4mm(在A0、 A1、 A2图纸)
字高3mm(在A3、 A4图纸)
八、 标高符号
1. 数字: 字高2.5mm(在A0、 A1、 A2图纸)
字高2mm(在A3、 A4图纸)
2．符号为等腰直角三角形。
3．数字以m计单位, 小数点后留三位。
4．零点标高写成±0.000, 正数标高不注”+”, 负数标高应注”-”。
5．同样位置不同标高标注, 如:
九、 轴线符号
1．n: ø10mm, 字高4mm (在A0、 A1、 A2图纸)
2．n: ø8mm, 字高3.5mm (在A3、 A4图纸)
十、 尺寸符号
1．尺寸标注是尺寸为统一体, 如需调整尺寸数字, 可采用edit( ed) 命令。
2．尺寸界线距标注物体2-3mm, 第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。
3．半径、 直径标注时箭头样式为实心闭合箭头。
4．标注字高2.5mm(在A0、 A1、 A2图纸)
字高2mm(在A3、 A4图纸)
5．标注文字距尺寸线1-1.5mm
十一、 坡度标注
制图技巧:
一、 图层管理.
一般制图分层 A.墙体层(WALL)
B.家具层(FURNITURE)
C.填充层
D.窗层(WINDOW)
E.布置层
F.尺寸层(DIM)
G.文字层(TEXT)
H.轴线层(DOTE)
I.轴线标注层(AXIS)
J.分格层
制图时分清各层便于调整图纸, 节省时间。
二、 线条分色
制图时将墙体、 家具、 填充线、 文字、 分格线等线条颜色区分, 便于在电脑显示时一目了然。
三、 图框插入
按比例插入图框, 首先制作1: 1图框, 将图框放大, 与图比较看是否配合。如不配合缩放与之配合。如要作1: 30的图框, 第一次图框放大40后不合适, 再次缩放输入3/4, 即可得到1: 30的图框。
四、 其它
1．CAD文件在从其它文件粘贴近来后, 容易出现无用图层, 可purge(pu),清理无用图层。
2．文字的大小是根据图纸的比例变化的, 如A3图纸, 比例为1: 50, 注释文字打印出的尺寸应该是3mm, 在文字制作时, 文字尺寸大小输入150。
3．一套图中可能会有不同的比例, 在按比例插完第一个图框后, 遇到不同比例的图, 应根据比例的大小缩放。如有一张图比例为1: 50, 是正确的, 现在要给另一张图插图框, 假设这张图要插1: 40的图框
那就复制1: 50的图框, 然后缩放输入4/5即得。文字的大小亦可采用这种办法。
4．同一个CAD界面下, 如果打开多个CAD文件, 可按着ctrl键点 Tab键转换。
5．在多重复制同一个物体时, 可将这一物体作成块, 如果修改了此物体, 则其它同样物体也随之改变, 如不建立块, 则需每个都要修改。
6．建立CAD文件时要有选择的将平面图、 立面图、 详图分为几个文件。
7．0层上是不能够用来画图的, 是用来定义块的。定义块时, 先将所有图元均设置为0层( 有特殊时除外) , 然后再定义块, 这样, 在插入块时, 插入时是哪个层, 块就是那个层了。
8．不能在DEFPOINTS层建立图元, 此层容易在打印是出现图元消失。
9．我们在绘制中, 一般来说, 能用编辑命令完成的, 就不要用绘图命令完成。在CAD软件的使用过程中, 虽然一直说是画图, 但实际上大部分都是在编辑图。因为编辑图元能够大量减少绘制图元不准确的几率, 而且能够在一定程度上提高效率。
10.在使用绘图命令时, 一定要设置捕捉, F3切换。
11.在使用绘图和编辑命令时, 大部分情况下, 都要采用正交模式, F8切换
12．图纸大小: A0—1194*840; A1—840*597; A2—597*420; A3—420*297; A4—297*210
13．将CAD文件转化成位图文件, 第一种是在CAD的菜单中, 选择”输出”, 再选择bmp的后缀存储。能够把CAD的屏幕显示内容变成位图文件, 但文件分辨率太小。第二种方法可将CAD文件转化成为较大分辨率的位图文件。先需要设置一下, 菜单中”工具”—”选项”—打印和发布, ”添加或配置绘图仪”—”添加绘图仪向导”。出来一张”添加绘图仪”的菜单, 左侧是阶段, 右侧是选择内容。”开始”阶段选择”我的电脑”, ”绘图仪型号”阶段选择生产商为”光栅文件格式”, 最右侧的表格中基本上每个都能够, bmp或jpeg。一路选择”下一步”。在”完成”阶段选择”编辑绘图仪配置”, 出现”编辑绘图仪配置”菜单, 在这个菜单中自定义一个图纸尺寸。
14．将EXCEL表格倒入CAD能够利用AutoXlsTablev2.53插件或是先将EXCEL表格复制, 到CAD里的下拉编辑菜单的选择性粘贴即可得, 到CAD后将表格炸开后即可CAD修改。
15. 打印时,图框外出现"由AUTODESK教育产品制作",要想去掉则先把文件转成DXF格式然后保存。
