第7周第二课时作业（电路 作图）
班级： 学号： 姓名：
1．在图1中，重为6牛的物体静止在水平地面上，在图中用力的图示法中画出它所受的重力G。

A
图2
图1

图3

图4

2．重为8牛的物体静止在水平地面上，用力的图示法画出在图2中物体受到的力。
3．在图3中，重为20牛的物体静止在水平面上，用力的图示法画出它所受的支持力F支。
4．如图4所示，重为5牛的金属球A对斜面的压力为4牛，请用力的图示法画出小球在图示位置时对斜面的压力F。
5．如图5所示，用9牛的力将一个重为6牛的木块顶在竖直墙面上，用力的图示法画出墙面受到的压力。
图6
图5

6．如图6所示，将重力为6牛的小球浸入液体中恰能静止，请用力的图示法画出小球所受到的浮力F浮。
16．如图16所示，静止在水平地面上的物体受到的重力为6牛，请用力的图示法画出物体对地面的压力。

图16 图17

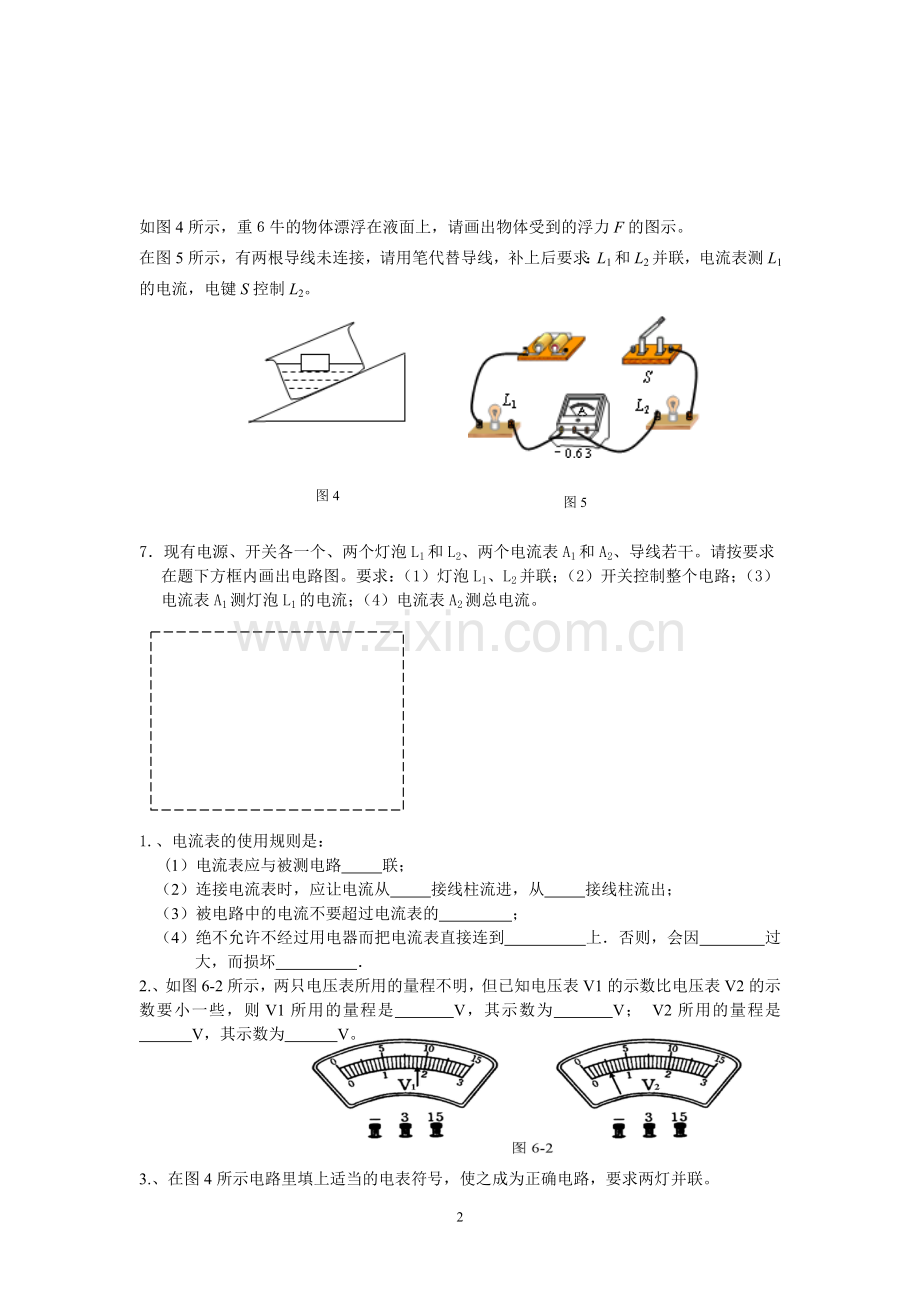

如图4所示，重６牛的物体漂浮在液面上，请画出物体受到的浮力F的图示。
在图5所示，有两根导线未连接，请用笔代替导线，补上后要求：L1和L2并联，电流表测L1的电流，电键S控制L2。

图4
图5

7．现有电源、开关各一个、两个灯泡L1和L2、两个电流表A1和A2、导线若干。请按要求在题下方框内画出电路图。要求：（1）灯泡L1、L2并联；（2）开关控制整个电路；（3）电流表A1测灯泡L1的电流；（4）电流表A2测总电流。

、电流表的使用规则是：
(1）电流表应与被测电路 联；
（2）连接电流表时，应让电流从 接线柱流进，从 接线柱流出；
（3）被电路中的电流不要超过电流表的 ；
（4）绝不允许不经过用电器而把电流表直接连到 上．否则，会因 过大，而损坏 ．
、如图6-2所示，两只电压表所用的量程不明，但已知电压表V1的示数比电压表V2的示数要小一些，则V1所用的量程是     V，其示数为     V； V2所用的量程是     V，其示数为     V。

、在图4所示电路里填上适当的电表符号，使之成为正确电路，要求两灯并联。

图4 图5 图6
10．在图5所示电路中，填上适当的电流表和电压表符号，当电键S闭合时，灯泡正常发光，同时标出通过灯泡的电流方向。
12．如图6所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
、重为20牛的物体放在水平地面上，用力的图示法在图7中画出物体对地面的压力。
、重力为6牛的小球静止在水中，请在图8中用力的图示法画出小球所受的力。
S
L2
L1
、在图9中的〇里填上适当的电表符号，使之成为正确的电路图。
图8

图7
图4

． 小明在做电学实验时，按图1连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（ ）
A．灯Ｌ1短路　　　B．灯Ｌ2短路　　C．灯Ｌ1断路　　　D．灯Ｌ2断路
． 某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图2。若开关闭合其后果是（ ）
A．两表会被烧坏 B．两表不会被烧坏
C．电压表不会被烧坏,但无示数 D．电压表不会被烧坏,电流表可能被烧坏
V
A

图1 图2 图3 图4
．如图3是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ）
A．电源正极与a之间断路 B．a、L1、b之间断路
C．b、L2、c之间断路 D．c与电源负极之间断路
．如图4所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是（ ）
A． 电灯L1灯丝断了 B． 电灯L2灯丝断了 C． 电灯L1短路 D． 电灯L2短路

S
L2
L1
．如图13所示的电路里，在圆圈a,b,c上连接适当电表，使灯L1和L2串联且能发光，那么a应是___表；b是____表；c是____表。在圆圈a,b,c上连接适当电表，使灯L1和L2并联且能发光，那么a应是___表；b是____表；c是____表。
S
La
Lb
1
2
3

．在如图11所示电路中，开关S闭合后，灯泡L1和L2正常发光。请在图中圆圈内填上合适的电表符号。
、在图3所示电路的〇中填入电表符号，使之成为正确的电路图。
、在图7中的里填上适当的电表符号，使之成为正确的电路图。

图8
、在图8所示电路中尚缺一根导线，请补上。要求使电流表只测灯L2的电流、电键S同时控制两灯。

R1

S
R2

图7

、下列家用电器中，正常工作时电流最接近0.5安的是（ ）
A 电饭煲。 B 空调器。 C 电熨斗。 D 电视机。
．如图1为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（ ）
A．电风扇约2A B．电冰箱约1A C．电视机约2A D．台灯约1A

图1
．关于如图2所示的电表的下列说法中，不正确的是（ ）
A．它是一个电压表　　　　　　　　　　B．它的示数一定是1.7V
C．它的示数可能是8.5V　　　　　　　　D．它有一个负接线柱和两个正接线柱
．用一个开关同时控制电灯发光和电铃发声，则这两个用电器（ ）
A．一定是串联接入电路中　　　　　　 B．一定是并联接入电路中
C．可能串联也可能并联接入电路中　　 D．以上说法都不正确
．下列关于电流的说法正确的是（   ）
A． 只有正电荷的移动，才能形成电流   B． 只有自由电子的移动，才能形成电流
C． 正电荷定向移动的方向为电流方向   D． 负电荷定向移动的方向为电流方向
、若通过某导体的电流为0.2安，则2分钟内通过导体横截面的电荷量为 库。
．某工厂的电镀槽电镀一个工件时，需要120库的电荷量，如果电路中的电流是2安，镀完这个工件需要_____分钟
．手电筒每分钟有24库的电荷［量］通过灯泡的灯丝，则通过灯丝的电流为_______安。
．语言复读机工作时需要6Ｖ的电源，这可以由　　节干电池　　联而成。
、一节新干电池的电压为 伏。家中的白炽灯正常工作时电压为 伏。电灯与控制它的电键之间是 的（选填“串联”或“并联”）。

二、密度、压强、浮力
