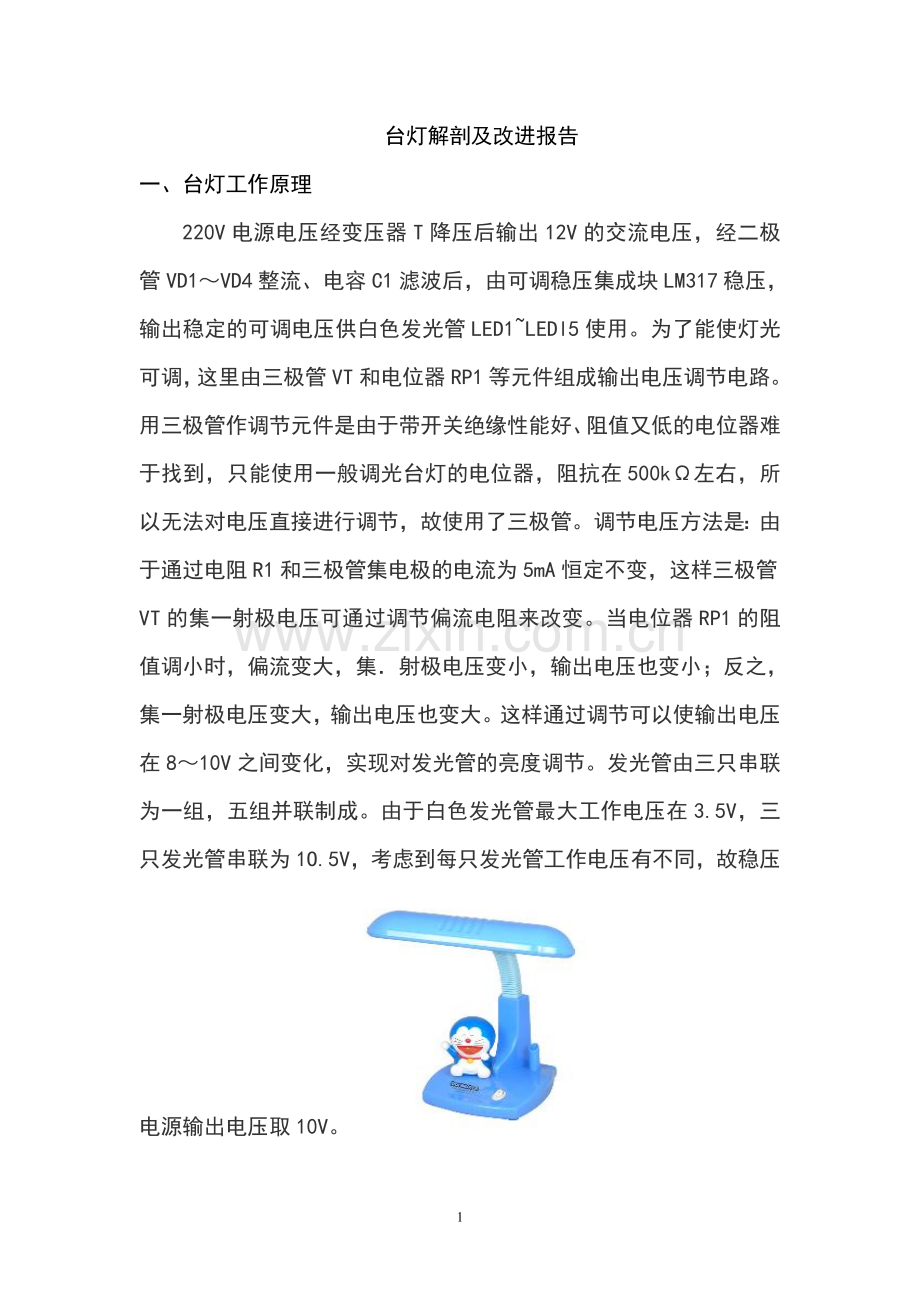

台灯解剖及改进报告
一、台灯工作原理
220V电源电压经变压器T降压后输出12V的交流电压，经二极管VD1～VD4整流、电容C1滤波后，由可调稳压集成块LM317稳压，输出稳定的可调电压供白色发光管LED1~LEDl5使用。为了能使灯光可调，这里由三极管VT和电位器RP1等元件组成输出电压调节电路。用三极管作调节元件是由于带开关绝缘性能好、阻值又低的电位器难于找到，只能使用一般调光台灯的电位器，阻抗在500kΩ左右，所以无法对电压直接进行调节，故使用了三极管。调节电压方法是：由于通过电阻R1和三极管集电极的电流为5mA恒定不变，这样三极管VT的集一射极电压可通过调节偏流电阻来改变。当电位器RP1的阻值调小时，偏流变大，集．射极电压变小，输出电压也变小；反之，集一射极电压变大，输出电压也变大。这样通过调节可以使输出电压在8～10V之间变化，实现对发光管的亮度调节。发光管由三只串联为一组，五组并联制成。由于白色发光管最大工作电压在3.5V，三只发光管串联为1O.5V，考虑到每只发光管工作电压有不同，故稳压电源输出电压取10V。

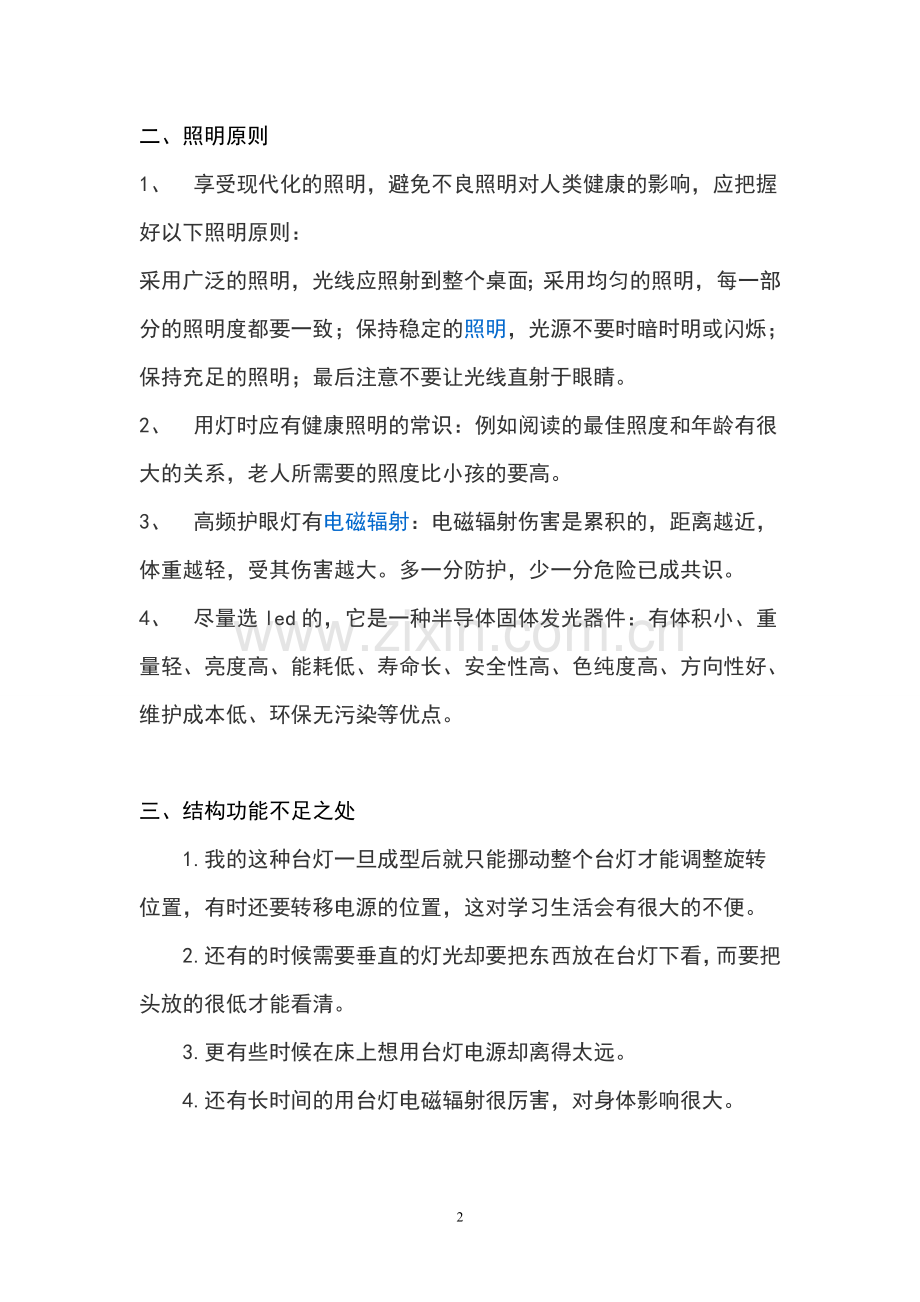

二、照明原则
1、 享受现代化的照明，避免不良照明对人类健康的影响，应把握好以下照明原则：
采用广泛的照明，光线应照射到整个桌面；采用均匀的照明，每一部分的照明度都要一致；保持稳定的照明，光源不要时暗时明或闪烁；保持充足的照明；最后注意不要让光线直射于眼睛。
2、 用灯时应有健康照明的常识：例如阅读的最佳照度和年龄有很大的关系，老人所需要的照度比小孩的要高。
3、 高频护眼灯有电磁辐射：电磁辐射伤害是累积的，距离越近，体重越轻，受其伤害越大。多一分防护，少一分危险已成共识。
4、 尽量选led的，它是一种半导体固体发光器件：有体积小、重量轻、亮度高、能耗低、寿命长、安全性高、色纯度高、方向性好、维护成本低、环保无污染等优点。

三、结构功能不足之处
1.我的这种台灯一旦成型后就只能挪动整个台灯才能调整旋转位置，有时还要转移电源的位置，这对学习生活会有很大的不便。
2.还有的时候需要垂直的灯光却要把东西放在台灯下看，而要把头放的很低才能看清。
3.更有些时候在床上想用台灯电源却离得太远。
4.还有长时间的用台灯电磁辐射很厉害，对身体影响很大。

四．基于上述问题提出的解决方案
1.灯座改用旋转型底座，连接处用小轴承就可达到旋转目的（如图示）， 有必要时可用电刷解决导线缠绕问题。

2.要得到方便的垂直光，可用折叠撑杆，还可以在每节上进行伸缩改装，已达到目的。

3.把台灯内加上微型可充电型电池，这样可以提供较短时间内的供电，便于在床上和停电时启用。
4.对于电磁辐射可以在灯管上涂上一层透明的防辐射物质，解决这个问题。
