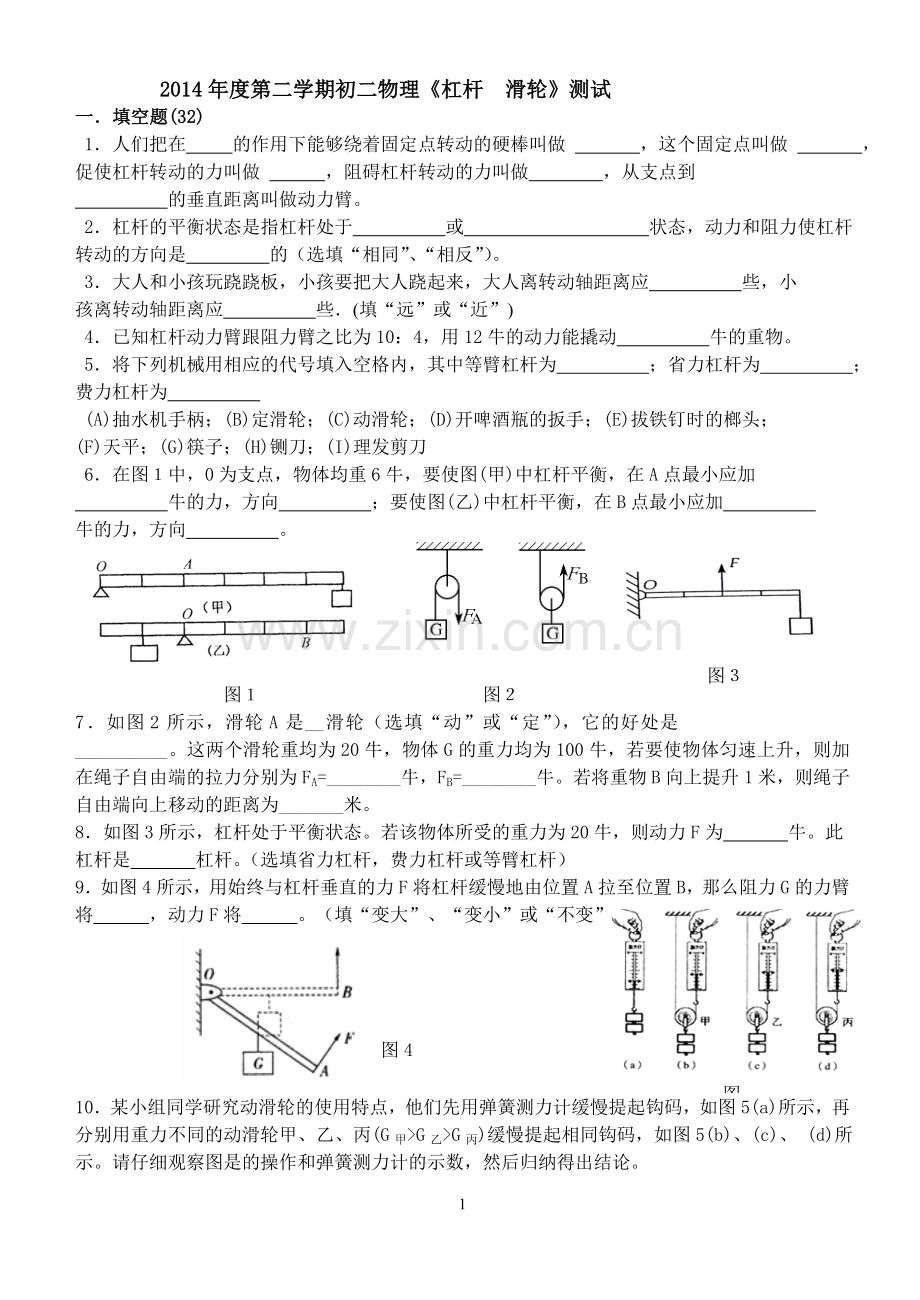

2014年度第二学期初二物理《杠杆　滑轮》测试
一．填空题(32)
1．人们把在 的作用下能够绕着固定点转动的硬棒叫做 ，这个固定点叫做 ，促使杠杆转动的力叫做 ，阻碍杠杆转动的力叫做 ，从支点到
的垂直距离叫做动力臂。
2．杠杆的平衡状态是指杠杆处于 或 状态，动力和阻力使杠杆转动的方向是 的（选填“相同”、“相反”）。
3．大人和小孩玩跷跷板，小孩要把大人跷起来，大人离转动轴距离应 些，小
孩离转动轴距离应 些．(填“远”或“近”)
4．已知杠杆动力臂跟阻力臂之比为10：4，用12牛的动力能撬动 牛的重物。
5．将下列机械用相应的代号填入空格内，其中等臂杠杆为 ；省力杠杆为 ；费力杠杆为
(A)抽水机手柄；(B)定滑轮；(C)动滑轮；(D)开啤酒瓶的扳手；(E)拔铁钉时的榔头；
(F)天平；(G)筷子；(H)铡刀；(I)理发剪刀
6．在图１中，0为支点，物体均重6牛，要使图(甲)中杠杆平衡，在A点最小应加
牛的力，方向 ；要使图(乙)中杠杆平衡，在B点最小应加
牛的力，方向 。

图３

　　　　　　　　图１　　　　　　　　　　　　图２
7．如图2所示，滑轮A是__滑轮（选填“动”或“定”），它的好处是__________。这两个滑轮重均为20牛，物体G的重力均为100牛，若要使物体匀速上升，则加在绳子自由端的拉力分别为FA=________牛，FB=________牛。若将重物B向上提升1米，则绳子自由端向上移动的距离为_______米。
8．如图3所示，杠杆处于平衡状态。若该物体所受的重力为20牛，则动力F为 牛。此杠杆是 杠杆。（选填省力杠杆，费力杠杆或等臂杠杆）
图511
9．如图4所示，用始终与杠杆垂直的力F将杠杆缓慢地由位置A拉至位置B，那么阻力G的力臂将______，动力F将______。（填“变大”、“变小”或“不变”）

图4

10．某小组同学研究动滑轮的使用特点，他们先用弹簧测力计缓慢提起钩码，如图5(a)所示，再分别用重力不同的动滑轮甲、乙、丙(G甲>G乙>G丙)缓慢提起相同钩码，如图5(b)、(c)、 (d)所示。请仔细观察图是的操作和弹簧测力计的示数，然后归纳得出结论。

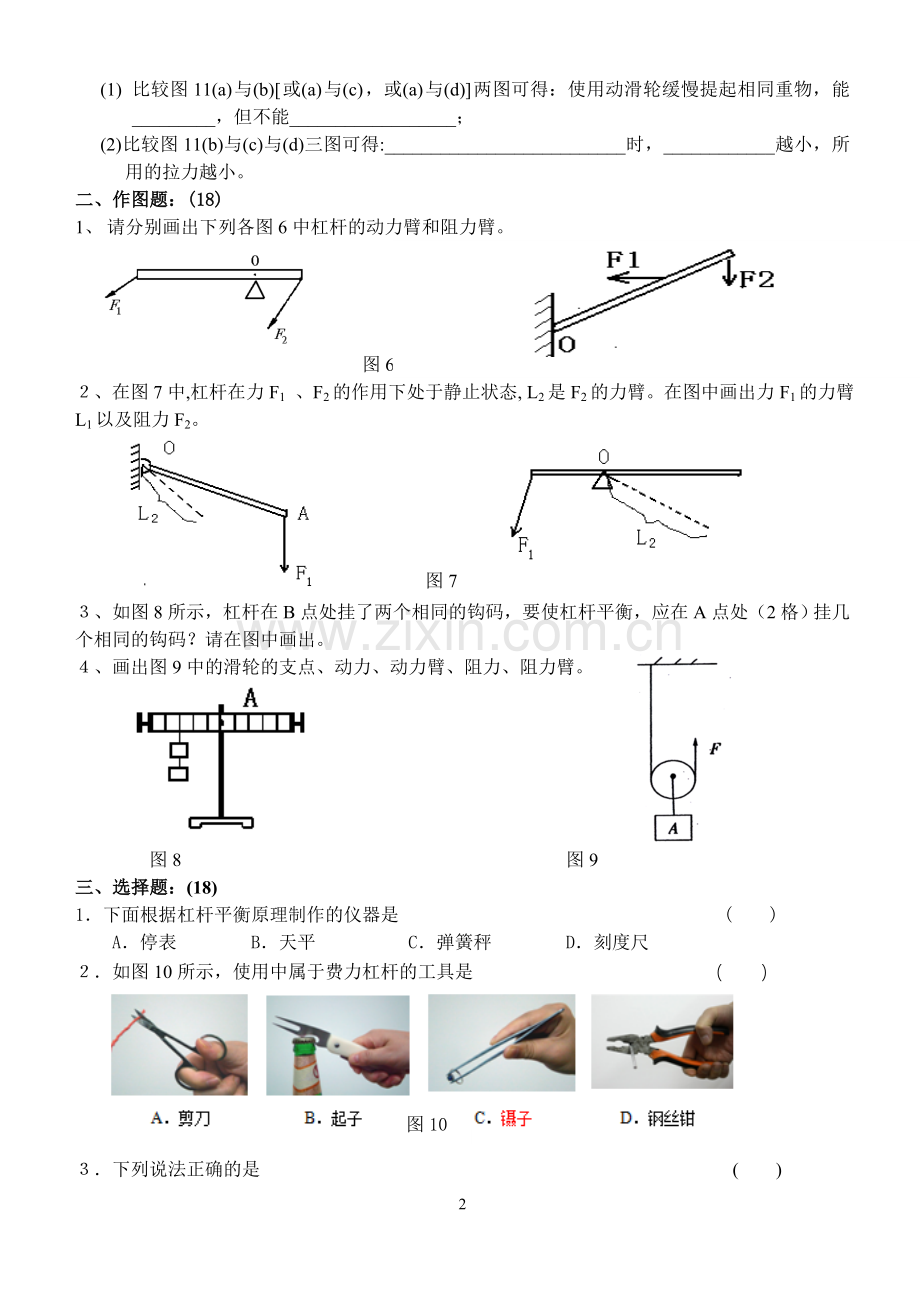

(1) 比较图11(a)与(b)[或(a)与(c)，或(a)与(d)]两图可得：使用动滑轮缓慢提起相同重物，能_________，但不能__________________；
(2)比较图11(b)与(c)与(d)三图可得:__________________________时，____________越小，所用的拉力越小。
二、作图题：(18)
1、 请分别画出下列各图6中杠杆的动力臂和阻力臂。

图6
２、在图7中,杠杆在力F1 、F2的作用下处于静止状态, L2是F2的力臂。在图中画出力F1的力臂L1以及阻力F2。
图7
３、如图8所示，杠杆在B点处挂了两个相同的钩码，要使杠杆平衡，应在A点处（2格）挂几个相同的钩码？请在图中画出。
４、画出图9中的滑轮的支点、动力、动力臂、阻力、阻力臂。

图8 　　　　　　　　　　　　　 图9　　　　　　
三、选择题：(18)
1．下面根据杠杆平衡原理制作的仪器是 ( )
A．停表 B．天平 C．弹簧秤 D．刻度尺
２．如图10所示，使用中属于费力杠杆的工具是 （ ）

图10

３．下列说法正确的是 ( )
A．杠杆的长度就是动力臂与阻力臂之和
B．杠杆的支点一定在杠杆上
C．杠杆的力臂是支点到力的作用点的垂直距离
D．杠杆的支点一定在动力作用点与阻力作用点之间
４．两力作用在杠杆的两端，使杠杆达到平衡，则 ( )
A．这两个力大小一定相等 B．这两个力的力臂一定相等
C．力臂较长的那个力较大 D．力和力臂的乘积—定相等
图11
5．如图11所示，利用滑轮装置以不同方式在相同的水平面上匀速拉动同一重50牛的物体A，所用的拉力分别是F1、F2、F3，比较它们的大小应是 ( )
F3
A
F2
A
A
F1

A F1＞F2＞F3。 B F1＜F2＜F3。 C F2＞Fl＞F3。 D F2＜F1＜F3。
6．如图12所示，通过定滑轮匀速提起重物G时，向三个方向拉动的力分别为F1、F2、F3，则这三个力大小关系是 ( )
A F1最大。 B F2最大。 C F3最大。 D 一样大。
７．图13中杠杆的A点，先后沿AD、AE、AF、AG四个方向施加力的作用，均能使杠杆平衡．在这四种惰况中 ( )
D
A．沿AD方向最省力 B．沿AE方向最省力
C．沿AF方向最省力 D．沿AG方向最省力
F1
F2
F3

图13
图14
图12

８．在图14中，已知物体A重24牛，AC＝8厘米，AB＝20厘米，CD＝12厘米，当杠杆平衡时，拉力F为 （ ）
A．6.9牛 B.9.6牛 C.16牛 D.40牛
图
9．如图15所示为等刻度的轻质杠杆，A处挂一个重为2牛的物体，若要使杠杆在水平位置平衡，则在B处施加的力为 （ ）
A、可能为0.5牛。 B、可能为2牛。
图15
C、一定为1牛。 D、一定为4牛。
四、计算题(16)
图16
1．图16中OB为轻质杠杆，OA＝60cm，AB＝20cm，在杠杆的B端挂一个所受重力为90牛的重物，要使杠杆在水平位置上平衡，在A点应加一个多大的竖直向上的拉力? 当力F向左倾斜时，为使杠杆仍保持静止，力F的大小将如何变化？
2．某人用如图17所示的牵引装置来锻炼关节的功能。重物的质量为2千克，若小腿拉绳使重物在3秒内匀速上升0．5米。求①小腿对绳的拉力。②绳子通过的距离。
图17

２．长1.2米的轻质杠杆的左端挂一个20牛重的物体，右端挂一个40牛重的物体．如果要使其平衡，则支点应在距右端多少米的地方?

五、实验题(16)
根据“研究杠杆平衡条件”的实验，完成下列填空：
1.实验的器材有：带刻度的杠杆（上有弹簧夹）、铁架台、钩码和________。
2.某同学在调节杠杆水平位置平衡时，发现杠杆的右端翘起，如下图18所示，此时杠杆处于________(选填”平衡状态”或”不平衡状态’)。他调节右端的螺母，使它向 (填“左”或“右”)移动，或者调节左端螺母，使它向 移动．使杠杆在 位置平衡，其目的是为了便于 。
图18
3.操作时，把钩码分别挂在杠杆的两侧，改变钩码的 或在杠杆上的 ，使杠杆 。
4. 小华和小明同学完成实验，数据如下：
表一 小华同学

表二 小明同学
实验
序号
F1
（N）
L1
（cm）
F2
（N）
L2
（cm）

实验
序号
F1
（N）
L1
（cm）
F2
（N）
L2
（cm）
1
1
8
8
1

1
1
8
4
2
2
3
6
6
3

2
2
8
4
4
3
2
8
8
2

3
4
5
2
10
（1）分析比较实验序号1、2与3的数据及相关条件，小华同学得出结论：杠杆平衡条件是F1+L1=F2+L2。
请判断：小华的结论是_________的(选填“正确”或“错误”)，依据是：_________________。
（2）进一步综合分析比较表一和表二中的数据及相关条件，通过比较________________和________________的值，可归纳出杠杆的平衡条件是
（3）实验中需要多次测量,其目的是
(4)如果作用在杠杆上动力与动力臂的乘积不等于阻力与阻力臂的乘积，你认为可能的原因是 。
