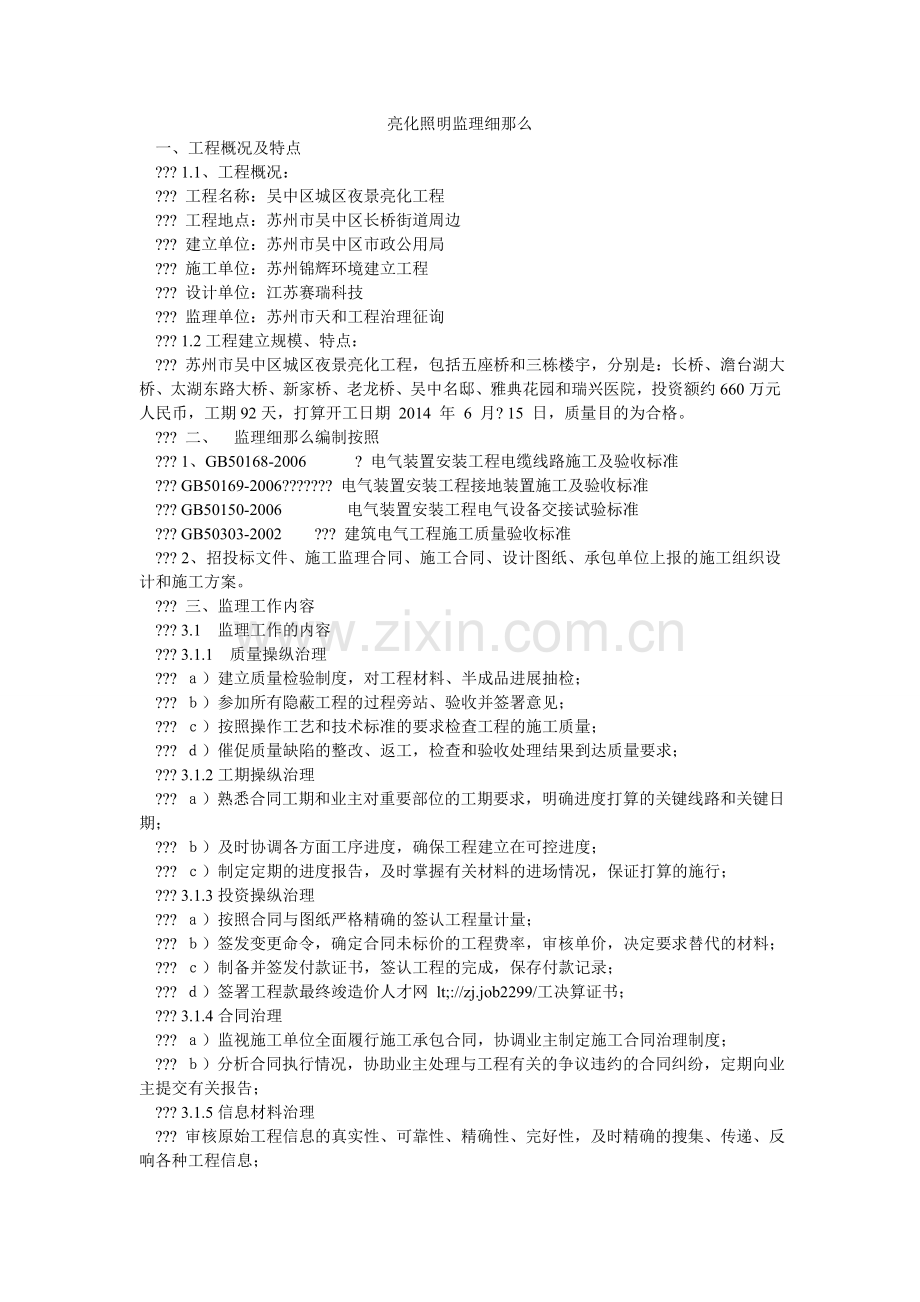

亮化照明监理细那么

一、工程概况及特点

??? 1.1、工程概况：

??? 工程名称：吴中区城区夜景亮化工程

??? 工程地点：苏州市吴中区长桥街道周边

??? 建立单位：苏州市吴中区市政公用局

??? 施工单位：苏州锦辉环境建立工程

??? 设计单位：江苏赛瑞科技

??? 监理单位：苏州市天和工程治理征询

??? 1.2工程建立规模、特点：

??? 苏州市吴中区城区夜景亮化工程，包括五座桥和三栋楼宇，分别是：长桥、澹台湖大桥、太湖东路大桥、新家桥、老龙桥、吴中名邸、雅典花园和瑞兴医院，投资额约660万元人民币，工期92天，打算开工日期 2014 年 6 月? 15 日，质量目的为合格。

??? 二、　监理细那么编制按照　

??? 1、GB50168-2006　　　? 电气装置安装工程电缆线路施工及验收标准　

??? GB50169-2006??????? 电气装置安装工程接地装置施工及验收标准

??? GB50150-2006　　　　电气装置安装工程电气设备交接试验标准

??? GB50303-2002　　??? 建筑电气工程施工质量验收标准　

??? 2、招投标文件、施工监理合同、施工合同、设计图纸、承包单位上报的施工组织设计和施工方案。

??? 三、监理工作内容

??? 3.1　监理工作的内容　

??? 3.1.1　质量操纵治理　

??? ａ）建立质量检验制度，对工程材料、半成品进展抽检；　

??? ｂ）参加所有隐蔽工程的过程旁站、验收并签署意见；　

??? ｃ）按照操作工艺和技术标准的要求检查工程的施工质量；　

??? ｄ）催促质量缺陷的整改、返工，检查和验收处理结果到达质量要求；　

??? 3.1.2工期操纵治理　

??? ａ）熟悉合同工期和业主对重要部位的工期要求，明确进度打算的关键线路和关键日期；　

??? ｂ）及时协调各方面工序进度，确保工程建立在可控进度；　

??? ｃ）制定定期的进度报告，及时掌握有关材料的进场情况，保证打算的施行；

??? 3.1.3投资操纵治理　

??? ａ）按照合同与图纸严格精确的签认工程量计量；　

??? ｂ）签发变更命令，确定合同未标价的工程费率，审核单价，决定要求替代的材料；　

??? ｃ）制备并签发付款证书，签认工程的完成，保存付款记录；　

??? ｄ）签署工程款最终竣造价人才网 lt;://zj.job2299/工决算证书；　

??? 3.1.4合同治理　

??? ａ）监视施工单位全面履行施工承包合同，协调业主制定施工合同治理制度；　

??? ｂ）分析合同执行情况，协助业主处理与工程有关的争议违约的合同纠纷，定期向业主提交有关报告；　

??? 3.1.5信息材料治理　

??? 审核原始工程信息的真实性、可靠性、精确性、完好性，及时精确的搜集、传递、反响各种工程信息；　

??? 3.1.6组织协调工作　

??? 按照合同所规定的权利与义务，处理好业主及施工单位的关系，并协调好与设计、质量监视部门的关系，处理各种矛盾；　

??? 3.1.7平安文明施工的治理工作　

??? ａ）审查施工单位平安文明施工治理体系和责任制建立情况；　

??? ｂ）定期组织对平安文明施工、环境保护的专项检查工作，提出整改要求并跟踪落实；　

??? 四、监理工作操纵的要点及目的值　

??? 施工质量是工程建立操纵的核心和关键，施工阶段监理工作操纵包括施工过程的质量操纵和最终产品的质量操纵，其中心任务是在健全有效的质量监视工作保证体系下，按照监理标准和公司质保体系要求，以事前预控为重点，采取巡视检查和旁站监视的方式确保工程质量到达合同规定的标准和要求。　

??? 4.1照明配电柜、箱安装监理工作操纵要点及目的值　

??? ａ）检查施工单位进场材料是否是否符合国家公布的现行标准，并附有合格证书；　

??? ｂ）检查配电柜、箱内的主要元器件，应有“　CCC”认证的合格产品，柜内配线等附件与主要元器件相匹配，规格、型号及相关指标符合设计要求；　

??? ｃ）设备外观无损伤变形，油漆完好，色泽一致，柜内装置完好、齐全，具有一定的防水功能；　

??? ｄ）柜、箱内开关动作灵敏可靠，安装时垂直度偏向不大于1.5％，固定根底结实可靠；　

??? ｅ）柜（箱）内导线连接紧密，不伤芯线，不断股，垫圈下螺栓两侧压的导线面积一样，同一端子上导线连接不多于环保人才网 lt;2”://hb.job2299/2根，防松垫圈等零件齐全，各回路编号齐全，标识明晰精确；　

??? ｆ）柜（箱）体可靠接地，零线与保护地线分别接于专用接线排上，接地装置经人行道处埋深不小于1米，接地装置的焊接应符合相应标准要求；　

??? ｇ）室外施工时，脚手架和梯子要用单调的模板垫脚，并有人监护，确保施工平安；　

??? ｈ）试运转期间，检查各开关功能是否正常，各回路与配电柜（箱）开关标志是否一致，测量各回路电流、电压是否正常，在24小时内每2小时记录一次运转状态；　

??? ｉ）安装过程及交付相关单位之前要做好保护工作，确保电气产品完好交付；　

??? 4.2直埋电缆敷设安装监理工作操纵要点及目的值　

??? ａ）保证电缆的型号、规格及相关技术指标能够满足设计与相关标准要求；　

??? ｂ）在电缆的运输装卸过程中，采取措施保证不使电缆盘受损伤，严禁将电缆盘直截了当从车内推下，严禁平入运输、平放储存，运输和滚动电缆盘前必须保证电缆盘结实，滚动时须顺着电缆盘箭头指示方向或电缆缠捆方向；　

??? ｃ）电缆进场时外观应有完好包装，绝缘层没有遭到损害，防潮封端应紧密，当对外观有疑征询时，应进展受潮推断或送检处理。在保管期间，电缆盘及包装要完好，标志齐全，封端紧密，防止日晒雨淋；　

??? ｄ）电缆线路途径上有可能使电缆遭到机械损伤、化学作用、震动、受热等危害地段时要采取保护措施；　

???? ｅ）电缆埋置深度除需要满足设计要求外，同时要保证电缆外表距地表间隔不小于0.7米，在引入建筑物或与地下建筑穿插时能够浅埋，但是要做保护处理；　

???? ｆ）直埋电缆的上下部应铺不小于10㎝ 厚的软土或砂层，其覆盖宽度应超过电缆两侧各5㎝，回填时分层压实；　

???? ｇ）在接地（PE）或接零（PEN）施工完成后，经检查确认，才能够敷设电缆；　

???? ｈ）电缆敷设时应留意电缆的弯曲半径应符合标准要求及电缆本身的技术指标要求，在敷设的同时要留意检查电缆是否受伤，放电缆的长度不能操纵的太紧；　

???? ｉ）回填土前应清理管沟内的积水，进展一次隐蔽验收，合格后方能够及时回填，并分层夯实；　

???? ｊ）电缆敷设完毕后，确认电缆的连接位置、连接长度和绝缘测试合格后才能够制造电缆头，操纵电缆绝缘电阻测试和校线合格后，电线、电缆交接试验和相位核对合格后才能够接线，制造好电缆头后，要进展电气交接试验，合格后才能通电运转；　

???? ｋ）接线精确，正监理工程师论坛 lt;://bbs.job2299/确连接开关的位号和编号，防止把相位接错，防止送电时发生严峻平安事故；　

???? ｌ）在线路走向上埋置标志桩，防止穿插施工时遭到破坏；　

???? ｍ）保证施工中电缆的弯曲不小于标准同意的最小半径　

????? 电缆最小同意弯曲半径　

??? 序号?电缆品种?最小同意弯曲半径?

??? 1?无铅包钢铠护套的橡皮绝缘电力电缆?10D?

??? 2?有钢铠护套的橡皮绝缘电力电缆?20D?

??? 3?聚氯乙烯绝缘电力电缆?10D?

??? 4?交联聚氯乙烯绝缘电力电缆?15D?

??? 5?多芯操纵电缆?10D?

??? （注明：D为电缆外径）　

??? 4.3照明灯具安装监理操纵要点及目的值　

??? ａ）检查进场灯具是否符合设计要求及具备国家相关平安认证，检查灯具合格证，新型气体放电灯具应具备附带的技术文件；　　

??? ｂ）成套灯具的绝缘电阻、内部接线等功能进展现场检测，灯具绝缘电阻不小于 2MΩ，内部接线为铜芯绝缘线，芯线截面积不小于 0.5㎜ ，橡胶或聚氯乙烯（PVC）绝缘电线的绝缘层厚度不小于0.6㎜，对水下灯具的密闭性和绝缘性有疑议时，按照批样送有资质的试验室检测；　

??? ｃ）灯具的其他辅材如：膨胀螺栓、高强螺栓、平安压接帽、焊锡、焊剂、绝缘胶带等均要满足相关质量要求　

??? ｄ）检查灯具外观是否正常，有无擦碰、变形、受潮、金属镀层剥落锈蚀等现象，灯具涂层完好，无损伤，附件齐全，灯具使用的灯泡的功率应符合安装说明的要求；　

???? ｅ）核对灯具的标称型号等参数是否符合要求，是否为具有防雨功能的专用灯具。灯具使用导线其电压等级必须符合设计要求，灯具的导电部分对地绝缘值大于2MΩ；　

???? ｆ）落地式灯具底座与根底相吻合，预埋地脚螺栓位置精确，螺纹完好无损伤，灯具与地脚螺栓连接牢靠，平垫圈及弹簧垫圈齐全；
