《AUTOCAD与工程制图》教案

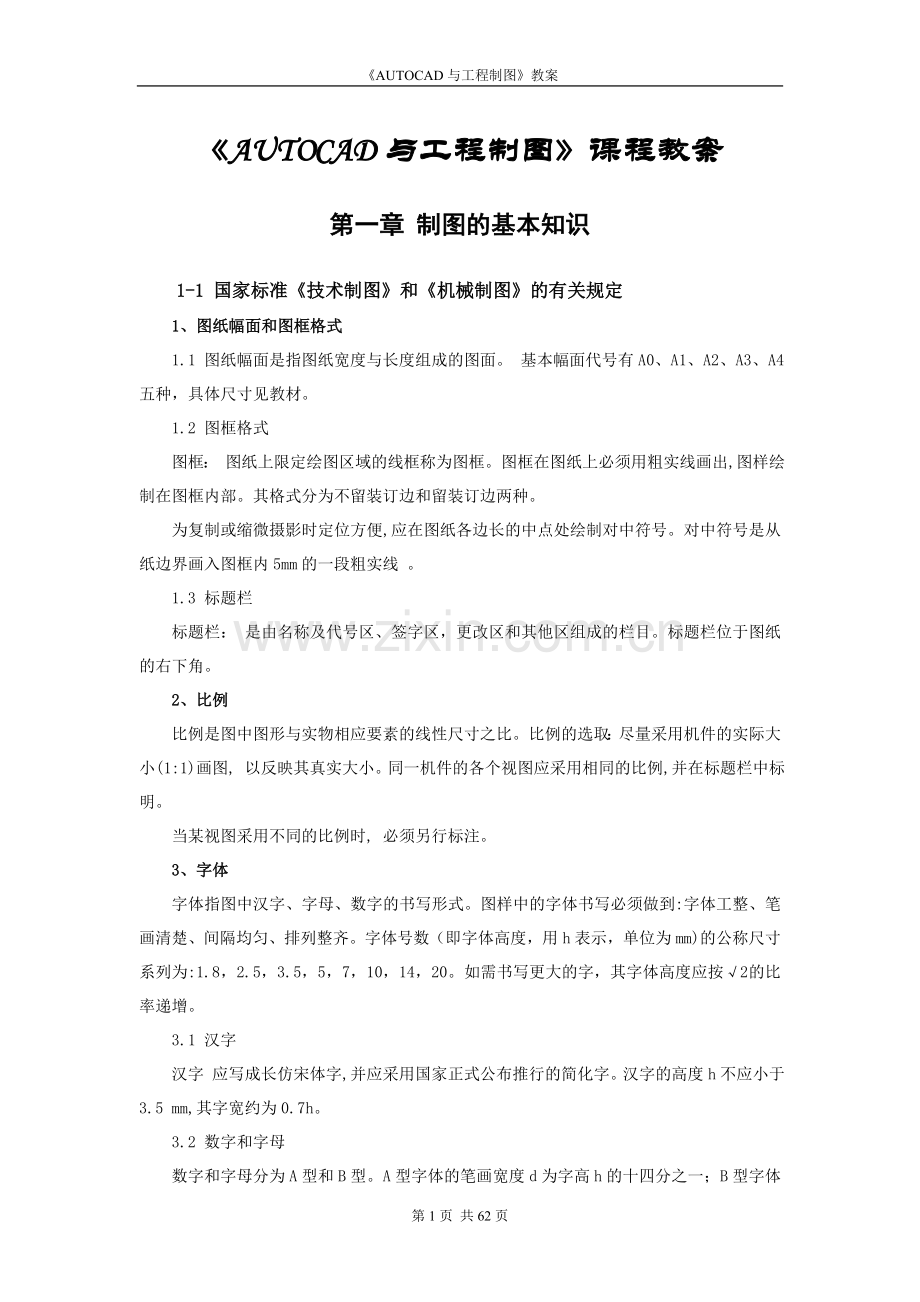

《AUTOCAD与工程制图》课程教案
第一章 制图的基本知识
1-1 国家标准《技术制图》和《机械制图》的有关规定
1、图纸幅面和图框格式
1.1 图纸幅面是指图纸宽度与长度组成的图面。 基本幅面代号有A0、A1、A2、A3、A4五种，具体尺寸见教材。
1.2 图框格式
图框： 图纸上限定绘图区域的线框称为图框。图框在图纸上必须用粗实线画出,图样绘制在图框内部。其格式分为不留装订边和留装订边两种。
为复制或缩微摄影时定位方便,应在图纸各边长的中点处绘制对中符号。对中符号是从纸边界画入图框内5mm的一段粗实线 。
1.3 标题栏
标题栏： 是由名称及代号区、签字区，更改区和其他区组成的栏目。标题栏位于图纸的右下角。
2、比例
比例是图中图形与实物相应要素的线性尺寸之比。比例的选取：尽量采用机件的实际大小(1:1)画图, 以反映其真实大小。同一机件的各个视图应采用相同的比例,并在标题栏中标明。
当某视图采用不同的比例时, 必须另行标注。
3、字体
字体指图中汉字、字母、数字的书写形式。图样中的字体书写必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。 字体号数（即字体高度，用h表示，单位为mm)的公称尺寸系列为:1.8，2.5，3.5，5，7，10，14，20。 如需书写更大的字，其字体高度应按√2 的比率递增。
3.1 汉字
汉字 应写成长仿宋体字,并应采用国家正式公布推行的简化字。汉字的高度h不应小于3.5 mm,其字宽约为0.7h。
3.2 数字和字母
数字和字母分为A型和B型。A型字体的笔画宽度d为字高h的十四分之一；B型字体的笔画宽度d为字高h的十分之一。数字和字母有斜体和直体之分,斜体字字头向右倾斜,与水平基准线成75°角。

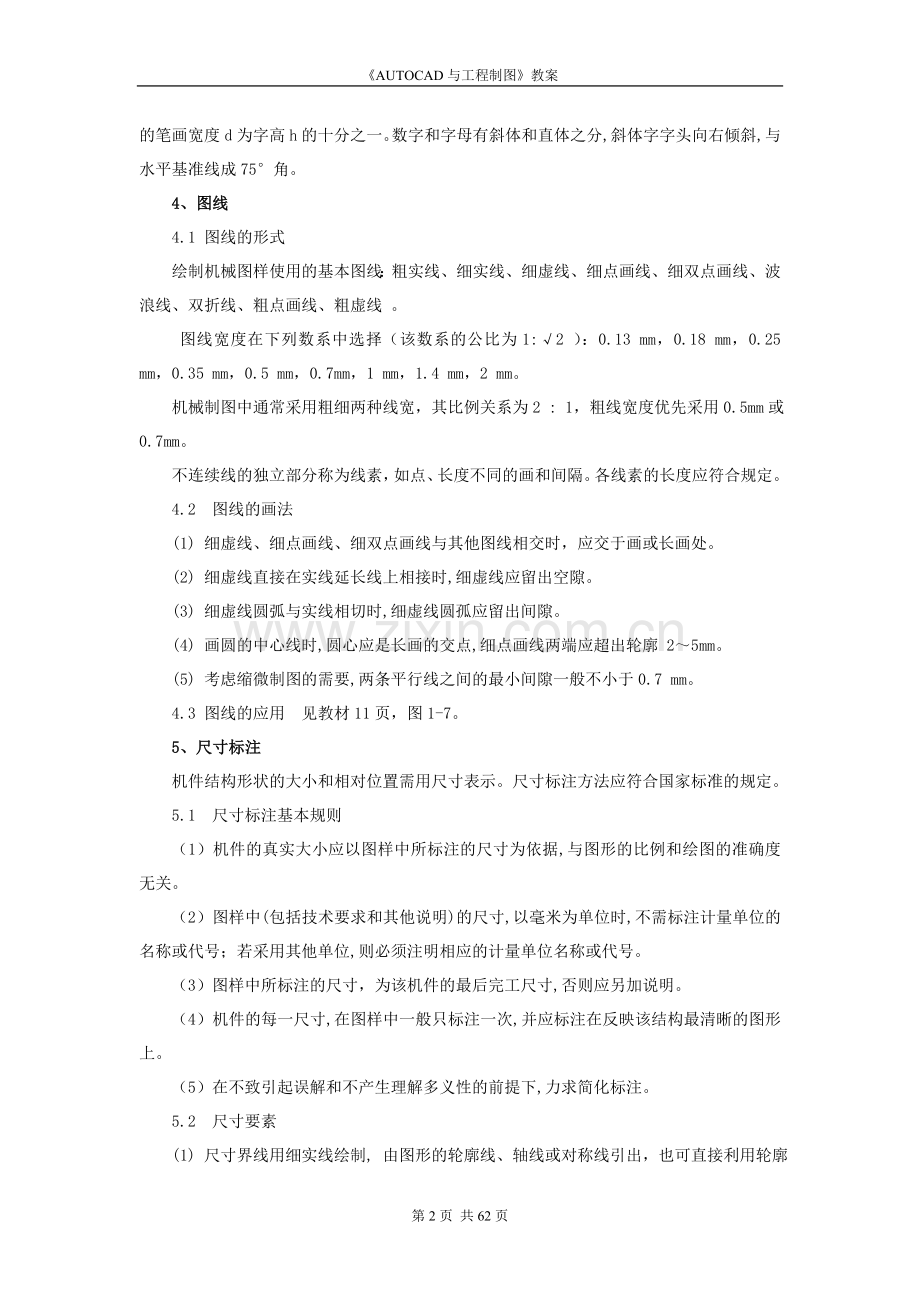

4、图线
4.1 图线的形式
绘制机械图样使用的基本图线：粗实线、细实线、细虚线、细点画线、细双点画线、波浪线、双折线、粗点画线、粗虚线 。
图线宽度在下列数系中选择（该数系的公比为1:√2 ）：0.13 mm，0.18 mm，0.25 mm，0.35 mm，0.5 mm，0.7mm，1 mm，1.4 mm，2 mm。
机械制图中通常采用粗细两种线宽，其比例关系为2 : 1，粗线宽度优先采用0.5mm或0.7mm。
不连续线的独立部分称为线素，如点、长度不同的画和间隔。各线素的长度应符合规定。
4.2 图线的画法
(1) 细虚线、细点画线、细双点画线与其他图线相交时，应交于画或长画处。
(2) 细虚线直接在实线延长线上相接时,细虚线应留出空隙。
(3) 细虚线圆弧与实线相切时,细虚线圆孤应留出间隙。
(4) 画圆的中心线时,圆心应是长画的交点,细点画线两端应超出轮廓 2～5mm。
(5) 考虑缩微制图的需要,两条平行线之间的最小间隙一般不小于0.7 mm。
4.3 图线的应用 见教材11页，图1-7。
5、尺寸标注
机件结构形状的大小和相对位置需用尺寸表示。尺寸标注方法应符合国家标准的规定。
5.1 尺寸标注基本规则
（1）机件的真实大小应以图样中所标注的尺寸为依据,与图形的比例和绘图的准确度无关。
（2）图样中(包括技术要求和其他说明)的尺寸,以毫米为单位时,不需标注计量单位的名称或代号；若采用其他单位,则必须注明相应的计量单位名称或代号。
（3）图样中所标注的尺寸，为该机件的最后完工尺寸,否则应另加说明。
（4）机件的每一尺寸,在图样中一般只标注一次,并应标注在反映该结构最清晰的图形上。
（5）在不致引起误解和不产生理解多义性的前提下,力求简化标注。
5.2 尺寸要素
(1) 尺寸界线用细实线绘制, 由图形的轮廓线、轴线或对称线引出，也可直接利用轮廓线、轴线或对称中心线等作为尺寸界线。尺寸界线应超出尺寸线约2～5 mm。尺寸界线一般应与尺寸线垂直,必要时允许倾斜。
(2) 尺寸线用细实线绘制。标注线性尺寸时,尺寸线必须与所标注的线段平行。尺寸线一般不用其他图线所代替,也不与其他图线重合或在其延长线上,应尽量避免与其他尺寸线或尺寸界线相交。
5.3 尺寸数字及相关符号 祥见教材12-1页。
1-2 尺规绘图
1、尺规绘图工具及其使用
详见教材15-18页。
2、几何作图
本节重点介绍使用尺规绘图工具,按几何原理绘制机械图样中常见的几何图形。包括圆周等分（内接正多边形）、斜度、锥度、圆弧连接及非圆曲线（椭圆、渐开线）等的画法。
3、平面图形的尺寸分析及画图步骤
3.1 平面图形尺寸分析
对平面图形的尺寸分析，可以检查尺寸的完整性，确定各线段及圆弧的作图顺序。尺寸按其在平面图形中所起的作用，可分为定形尺寸和定位尺寸两类。要确定平面图形中线段的上下、左右的相对位置，必须引入尺寸基准的概念。
（１）基准
确定平面图形的尺寸位置的几何元素称为基准。一个平面图形至少有两个基准，如直角坐标X、Y方向基准。常用作基准线的有：
① 对称图形的对称中心线；
② 较大圆的中心线；
③ 较长的直线。
（２）定形尺寸
确定平面图形上各线段形状大小的尺寸称为定形尺寸，如直线的长度、圆及圆弧的直径或半径，以及角度大小等。
（３）定位尺寸
确定平面图形上的线段或线框间相对位置的尺寸称为定位尺寸。
3.2 平面图形中圆弧线段的分类
根据圆心的两坐标及半径可确定一个圆弧。具备上述三个尺寸的圆弧称已知弧；具备上述两个尺寸的圆弧称中间弧，一般给出半径Ｒ；
具备上述一个尺寸的圆弧称连接弧，一般给出半径Ｒ。缺少的尺寸，可利用相切的条件作出。
3.3 平面图形的画图步骤
（１）画出基准线，并根据各个封闭图形的定位尺寸画出定位线；
（２）画出已知线段；
（３）画出中间线段；
（４）画出连接线段。
3.4 平面图形的尺寸标注
标注尺寸时要考虑：
（1）齐全，不多不少；
（2）清晰，符合国家标准规定。
标注尺寸的步骤：
（1）分析图形各部分的构成，确定基准；
（2）注出定形尺寸和定位尺寸；
（3）检查。
4、尺规绘图的操作步骤
(1) 准备好铅笔及圆规；擦净图板、丁字尺和三角板。
(2) 根据所绘图形的大小和比例，选取合适的图纸幅面。
(3) 用丁字尺找正后，用胶带固定图纸。
(4) 用细实线画图框及标题栏。
(5) 布图，先画基准线，再画主要轮廓线，最后画细节。
(6) 检查、修改底稿作图线。
(7) 按先曲线后直线、先实线后其他线的顺序描深。尽量使同类线的粗细、浓淡一致。
(8) 标注尺寸,书写其他文字、符号，填写标题栏。
(9) 检查，改正错误，清洁图面，完成全图。
1-3 徒手绘图
徒手绘图指的是用铅笔，不用丁字尺、三角板、圆规(或部分使用绘图仪器)的手工绘图。 草图（即徒手图）是指以目测估计比例，徒手绘制的图形。
徒手绘制草图的要求：
（1）画线要稳，图线要清晰；
（2）目测尺寸尽量准确，各部分比例匀称；
（3）绘图速度要快；
（4）标注尺寸无误，字体工整。
1、徒手绘图的方法
1.1握笔的方法
手握笔的位置要比尺规作图高一些，以利于运笔和观察目标。笔杆与纸面成45°～60°角,执笔稳而有力。
1.2 直线的画法
画直线时,眼睛看着画线的终点,轻轻移动手腕和手臂。画水平线时为顺手，图纸可斜放。画竖直线时上下运笔。
1.3 圆及圆角的画法
先定圆心及画中心线,再根据半径大小用目测在中心线上定出四点,过这四点画圆。当圆的直径较大时,可过圆心增画两条45°斜线,在线上再定四点,过这八点画圆。
画圆角时，先用目测在分角线上选取圆心位置，过圆心向两边引垂直线定出圆弧的起点和终点,并在分角线上也画出一圆周点,然后徒手作圆弧把这三点连接起来。
1.4 椭圆的画法
可按画圆的方法先画出椭圆的长短轴,并用目测定出其端点位置,过这四点画一矩形，然后徒手作椭圆与此矩形相切。也可先画适当的外切菱形，再根据此菱形画出椭圆。
2、目测的方法
画中、小物体时,可用铅笔当尺直接放在实物上测各部分的大小,然后按测量的大体尺寸画出草图。也可用此方法估计出各部分的相对比例, 画出缩小的草图。
画较大的物体时,用手握一铅笔进行目测度量。目测时，人的位置保持不动，握铅笔的手臂要伸直。人和物体的距离大小，应根据所需图形的大小来确定。在绘制及确定各部分相对比例时，建议先画大体轮廓。

第二章 AutoCAD2006基础
2.1 AutoCAD2006入门
2.1.1 AutoCAD2006的一般操作
2.1.1.1 启动AutoCAD2006
<1>从Windows开始菜单；<2>在Windows资源管理器中双击AutoCAD的文档文件；<3>在桌面上建立快捷图标，然或双击该图标。
2.1.1.2 工作界面
AutoCAD2006的工作界面主要有：标题栏、菜单栏、工具栏、绘图窗口、文本窗口与命令行、状态栏等元素组成。
<1>标题栏：
用于显示当前正在运行的程序名及文件名等信息。默认的图形文件名为：Drawing N.dwg。
<2>菜单栏与快捷菜单：
菜单栏：包含文件、编辑、视图、插入、绘图、格式、工具等几乎全部的功能和命令。（说明）
快捷菜单：有称上下文相关菜单。（说明）
<3>工具栏：
应用程序调用命令的另一种方式，系统共提供了20多种已命名的工具栏。
<4>绘图区：
用户工作区域，内有坐标、滚动条、“模型”和“布局”选项卡。
<5>命令行与文本窗口：
显示从键盘输入的命令与CAD信息的提示窗口。
<6>状态栏：
显示当前十字光标的三维坐标，命令和功能按健的帮助说明等。
2.1.2 AutoCAD2006的图形管理
2.1.2.1 建立新的图形文件
启动命令：<1>命令：New；<2> “文件”| “新建”命令；
<3>标准工具栏上单击图标；<4>快捷健[Ctrl+N]。
2.1.2.2 打开原有图形
启动命令：<1>命令：Open；<2> “文件”| “打开”命令；
<3>标准工具栏上单击图标；<4>快捷健[Ctrl+O]。
执行以上命令，AutoCAD2006将打开一个对话框，“选择文件”。
2.1.2.3 保存当前的文件图形
启动命令：<1>命令：Save或Qsave；<2> “文件”|“保存”命令；或“另存为”命令。 <3>标准工具栏上单击图标；<4>快捷健[trl+S]。执行任一命令，均出现“保存图形文件存盘”对话框。
2.1.2.4 退出AutoCAD2006
启动命令：<1>命令：Close或Quit；<2> “文件”| “关闭”命令；<3>单击由上角按钮；<4>快捷健[Ctrl+F4]。
2.2 准备绘图
2.2.1 建立图层
图层是AutoCAD提供的一个管理图形对象的工具，它像没有厚度的透明纸，各层之间的坐标基点完全对齐。
2.2.1.1 创建新图层
启动命令：<1>命令：Layer或La；<2>“格式”| “图层”命令-打开“图层特性管理器”对话框，单击“新建”子命令，在图层列表中将创建名为：“图层1”的新图层；<3>”对象特性”工具栏上单击图标。
2.2.1.2 设置图层颜色
在“图层特性管理器”中单击“颜色”，打开“选择颜色”对话框，它包括5个选项。
<1>标准颜色：包括红、黄、绿、紫等9种标准颜色；
<2>灰度：灰度值共6中，颜色序号为：250-255；
<3>逻辑颜色：用于确定图层颜色的跟随方式，随层、随块；
<4>全色调色板：它包含240中，颜色文本框显示：10-249；
<5>“颜色”文本框：用于显示或编辑所选的颜色。
另外选择“格式”|“颜色”命令也可打开“选择颜色”对话框。
2.2.1.3 设置图层线型
默认情况下，图层线型为：Continuous(连续），要改变线型，可在图层列表中单击“线型”列的Continuous，打开“选择线型”对话框，在已加载的线型中选择一种线型，单击“确定”即可。
2.2.1.4 加载线型
在“选择线型”对话框中单击“加载”，打开“加载或重加载线型”对话框，从当前线型库中选择要加载的线型，单击“确定”即可。
AutoCAD线型库中定义文件为：acad.lin(英制），acadiso.lin。
2.2.1.5 设置线型比例（对非连续线型）
启动命令：<1>“格式”|“线型”；<2>命令：Ltscale。打开“线型管理器”对话框，使用它来设置图形中的线型比例。
“全局比例因子”：用于设置图形中所有线型的比例；“当前对象缩放比例”：用于设置当前选中线型的比例。
2.2.1.6 设置图层线宽
线宽设置可从两个途径:<1>在打开的“图层管理器”对话框中“线宽”列单击线宽对应的“-默认”，打开“线宽”对话框。
<2>”格式”| “线宽”命令，打开“线宽设置”对话框。
2.2.2 管理图层
在“图层特性管理器”对话框中不仅可以创建图层，设置图层的颜色、线型、线宽，还可以对图层进行更多的设置与管理。
2.2.2.1 设置图层特性
图层特性包括：图层名称、打开/关闭、冻结/解冻、锁定/解锁、线型、颜色、线宽、打印样式等特性。
<1>名称：它是图层的唯一标识，即图层的名字。
<2>打开/关闭：用于打开或关闭图层。关闭的图层，不能显示，也不能打印输出，但它参加系统的运算。
<3>冻结/解冻：同<2>,但冻结的图层不参加系统的运算。
<4>锁定/解锁:锁定状态并不影响图形的显示，但用户不能编辑锁定图形上的对象，但可以绘制新图形对象，还可以在锁定的图层上使用查询命令和对象捕捉功能。
<5>打印样式和打印
确定图层的“打印样式”，但不能设置彩色绘图仪的打印样式。
2.2.2.2 切换当前层
<1>在“图层特性管理器”中选中某一图层，单击“当前”按钮即可；<2>在“对象特性”工具栏中单击下拉列表，选中某一图层即可。
2.2.2.3 过滤图层
当图形中包含大量图层时，可利用“图层特性管理器”对话框中“命名图层过滤器”过滤图层。
<1>设置过滤条件：分三种，默认“显示所有图形”。
<2>命名图层过滤器:包括：图层名称、状态、颜色、线型、线宽等过滤条件。可使用通配符，“*”代替任意多个字符，“？”任意一个。
<3>设置其他过滤条件：“反向过滤器”、“应用到对象特征工具栏”
2.2.2.4 保存与恢复图层状态
<1>保存图层状态:用于将设置好的图层，在“图层状态”和“图层特性”选项区中选择相应项后，以命名的“新图层状态名”保存。
<2>恢复图层状态：用户可使用打开的“图层状态管理器”中的恢复、编辑、删除、重命名、输入、输出等按钮导入与导出保存的图层状态。
2.2.2.5 转换图层
在AutoCAD2006中，使用新增的“图层转换器”可以转换图层，实现图形的标准化和规范化。
启动命令：<1> “工具”|“CAD标准”|“图层转换器”命令；
<2>在“对象特性”工具栏中单击图标。
功能如下：<1>转换自：显示当前图形中即将转换的图层结构，也可用“选择过滤器”选择；
<2>转换为：显示可以将当前图形的图层转换成的图层名称，并可以“加载”图层标准的图形文件和“新建”图层。
<3>映射：可以将在“转换自”列表框中选中的图层映射到“转换为”列表框中，且原图层被删除。
<4>映射相同；<5>图层转换映射；<6>设置；<7>转换。
2.2.2.6 改变对象所在图层
2.2.3 设置绘图界限
绘图界限：是指在模型空间中设置一个想象的矩形绘图区域。图限用于确定栅格的显示区域。
2.2.4 设置绘图单位
在AutoCAD中，可以采用1:1的比例因子绘图。所有的直线、圆和其他对象都可以以真实大小绘制。在打印出图时，再将图形按图纸大小进行缩放
启动命令：<1>命令：Units；<2>”格式”│ “单位”命令。打开“图形单位”对话框来设置绘图时的单位。
2.2.5 常用辅助对象工具的设置
为了快速准确地绘图，AutoCAD提供了辅助绘图工具，在状态栏中列出了：捕捉、栅格、正交、极轴、对象捕捉、对象追踪等选项，用于关闭或打开以上功能。
2.2.5.1 捕捉：用于设定光标指针移动的间距。
启动命令：<1>单击状态栏“捕捉”；<2>按F9键；
<3>“工具”│ “草图设置”命令，-选择“启用捕捉”。
2.2.5.2 栅格：是一种可见的位置参考图标，它是有一系列有规则的点组成，类似于坐标纸。
启动命令：<1>单击状态栏“栅格”；<2>按F7键；
<3>“工具”│ “草图设置”命令，-选择“启用栅格”。
2.2.5.3 “捕捉和栅格”的设置
单击“草图设置”对话框中“捕捉和栅格”选项区，用于设置捕捉和栅格的间距、类型、样式等功能。
2.2.5.4 “极轴追踪”的设置
“极轴追踪”是按事先给定的角度增量来追踪特性点；而“对象捕捉追踪”则是按与对象的某种特定的关系来追踪，这种特定关系确定了一个事先并不知道的角度。
“启用极轴追踪”可按F10键或选择本选项复选框。
2.2.5.5 “对象捕捉”的设置
“对象捕捉”选项区中，两个复选框与状态栏上的按钮同效。“对象捕捉模式”设置有各种特征点，如：端点、切点、中点、圆心、节点、交点等13项。由用户在使用自动捕捉前预先设定。
2.2.5.6 正交模式
在状态栏中单击“正交”或按F8键可打开或关闭“正交模式”。
2.2.5.7 “自动捕捉”与“自动追踪”的设置
AutoCAD中，自动追踪功能是一个非常有用的辅助绘图工具。
它可按指定角度绘制对象或绘制与其它对象有特定关系的对象。自动追踪分为：“极轴追踪”和“对象捕捉追踪”两种。
选择“工具”│“选项”命令，打开“选项”对话框，单击“草图”选项卡。可设置“自动捕捉设置”和“自动追踪设置”选项。
2.2.5.8 使用命令设置“捕捉”与“栅格”
<1> “捕捉”设置
命令：Snap, 打开或关闭捕捉模式，也可设置相关参数。
指定捕捉间距或[开（on)/关(off)/纵横向间距(A)/旋转(R)/样式(S)/类型(T)]<10.0000>:
<2> “栅格”设置
命令：Grid, 打开或关闭栅格模式，也可设置栅格显示及间距。
指定栅格间距(x)或[开（on)/关(off)/捕捉(S)/纵横向间距(A)]<10.0000>:
2.3 AutoCAD实体绘图命令
2.3.1 绘制直线、射线和构造线
绘制直线
启动命令： <1>Line；<2>“绘图”│“直线”命令；<3>在绘图工具栏上单击图标。
绘制射线
启动命令： <1>Ray；<2>“绘图”│“射线”命令；
绘制构造线
启动命令： <1>“绘图”│“构造线”命令；<2>在绘图工具栏上单击图标。
2.3.2 绘制圆
启动命令： <1>命令：Circle；<2>“绘图”│“圆”命令子菜单；
<3>在绘图工具栏单击图标。圆的绘图方法共有六种。
2.3.3 绘制圆弧
启动命令： <1>Arc；<2>“绘图”│“圆弧”命令子菜单；<3>在绘图工具栏上单击图标。圆弧的绘制方法有11中。
2.3.4 绘制椭圆及椭圆弧
启动命令： <1>Ellipse；<2>“绘图”│“椭圆”命令子菜单；<3>在绘图工具栏上单击图标。椭圆的绘制方法有两种，如果打开“等轴测”功能，在Ellipse命令下可绘制等轴测面的椭圆。

2.3.5 绘制矩形
启动命令： <1>Rectangle；<2>“绘图”│“矩形”命令子菜单；<3>在绘图工具栏上单击图标。
2.3.6 绘制正多边形
启动命令： <1>Polygon；<2>“绘图”│“正多边形”命令子菜单；<3>在绘图工具栏上单击图标。可绘制边数为：3-1064的正多边形。
2.3.7 绘制点
启动命令： <1>Point；<2>“绘图”│“点”命令子菜单；<3>在绘图工具栏上单击图标。绘制点可分为以下四种：单点、多点、定数等分、定距等分。用户可选择：“格式” │“点样式”命令或Ddptype命令，打开“点样式”对话框，设置点的样式和大小。
2.3.8 绘制多段线
启动命令： <1>Pline；<2>“绘图”│“多段线”命令子菜单；<3>在绘图工具栏上单击图标。
2.3.9 绘制样条曲线
启动命令： <1>Spline；<2>“绘图”│“样条曲线”命令子菜单；<3>在绘图工具栏上单击图标。
2.3.10 绘制宽线
命令：Trace，指定宽线的宽度后，其他使用方法同“直线”相似。
2.3.11 绘制圆环与二维填充图形
<1>绘制圆环：命令：Donut或“绘图” │“圆环”命令。
<2>二维填充图形：命令：Solid或 “绘图”│“曲面”│“二维填充”命令。
2.4 图形的修改和编辑
2.4.1 选择对象并使用夹点编辑图形
2.4.1.1 选择对象选择模式
启动命令：“工具”│ “选项”命令，打开“选项”对话框，使用其中的“选项”选项卡可以设置选项集模式，拾取框大小等。选项集共有6个复选项，功能见材料。
2.4.1.2 选择对象的方法
在AutoCAD中，选择对象的方法很多，可以通过单击对象选取，也可以利用矩形窗口或交叉窗口选择，可以选择最近创建的对象，前面的选择集或选择图形中的所有对象，也可以向选择集中添加对象或删除对象。
在“选择对象”提示下输入：“？”回车，系统提示：需要点或Window/Lost/Crossing/BOX/ALL/Fence/WPolygon/Group/Add/Remove/Multiple/Previous/Undo/Auto/Single:
常用的选择方法有以下4种：
<1>直接用鼠标拾取；<2>全部选择；<3>窗口选择；<4>交叉窗口选择

2.4.1.3 使用夹点编辑对象
在AutoCAD2006中，夹点是一种集成的编辑模式，具有非常实用的功能。它为用户提供了一种方便快捷的编辑操作途径，使用夹点可以对对象进行拉伸、移动、旋转、缩放、镜像等操作。功能见材料。
2.4.2 编辑修改命令
2.4.2.1 删除命令
启动命令：<1>命令：Erase或E；<2> “修改”│“删除”子菜单；
<3> “修改”工具栏上单击图标；<4>选择对象，按Del键。
2.4.2.2 恢复命令
如果进行了误操作使用了删除命令，删除了一些有用的实体，可用Oops命令（但只能恢复最后一次）或取消命令（Undo)将删除的实体恢复。
2.4.2.3 复制命令
启动命令：<1>命令：Copy或Co；<2> “修改”│“复制”子菜单；
<3> “修改”工具栏上单击图标。
执行该命令时，首先需要选择对象，然后指定位移的基点和位置矢量（相对基点的方向和大小）。
使用“复制”命令还可以同时创建多个副本，在命令行输入：“M”，并指定基点，然后通过连续指定位移的第二点来创建该对象的其他副本，直到按“Enter”结束。
2.4.2.4 镜像命令—将图形实体镜像复制
启动命令：<1>命令：Mirror或MI；<2> “修改”│“镜像”子菜单；
<3> “修改”工具栏上单击图标。
先选择对象，然后依次指定镜像线的两个端点。命令行提示：“是否删除原对象？[是(y)/否(n)]”：y-删除原对象。
在AutoCAD中，可以使用系统变量：MIRRTEXT控制文字的镜像方向。变量为：1，则文字对象完全境像。变量为：0，则文字对象不镜像。
2.4.2.5 偏移命令—生成从已有图形对象等距离偏移的新对象
启动命令：<1>命令：Offset或O；<2> “修改”│“偏移”子菜单；
<3> “修改”工具栏上单击“偏移”图标。
“偏移”命令是一个对象编辑命令，只能以直接拾取方式选择对象。它复制对象时，复制结果不一定与原对象相同。
2.4.2.6 阵列命令
启动命令：<1>命令：Array；<2> “修改”│“阵列”子菜单；
<3> “修改”工具栏上单击“阵列”图标。
执行以上命令，系统打开“阵列”对话框，可以以矩形或环形方式多重复复制对象。
2.4.2.7 移动命令—指对象的重定位
启动命令：<1>命令：Move；<2> “修改”│“移动”子菜单；
<3> “修改”工具栏上单击“移动”图标。
可以在指定方向上按指定距离移动对象，对象的位置发生了变化，但方向和大小不变。
2.4.2.8 旋转命令—可以将对象绕基点旋转指定的角度
启动命令： <1>命令：Rotate； <2> “修改”│“旋转”子菜单；<3> “修改”工具栏上单击“旋转”图标。
2.4.2.9 比例（缩放）命令
启动命令：<1>命令：Scale；<2> “修改”│“缩放”子菜单；<3> “修改”工具栏上单击“缩放”图标。
此命令可将对象按指定的比例因子相对于基点进行尺寸缩放。
2.4.2.10 拉伸命令
启动命令：<1>命令：Stretch；<2> “修改”│“拉伸”子菜单；<3> “修改”工具栏上单击“拉伸”图标。
此命令可以移动或拉伸对象，操作方式根据图形在选择框中的位置决定。框内的对象移动，与选择窗口边界相交的对象拉伸或压缩。
2.4.2.11 拉长命令—改变直线的长度或圆弧的圆心角
启动命令：<1>命令：Lengthen； <2> “修改”│“拉长”子菜单；<3> “修改”工具栏上单击“拉长”图标。
执行该命令，系统提示：“选择对象或[增量（DE）/百分数（P）/全部（T）/动态（DY）]：”默认情况下，系统会显示当前选中的对象的长度、包含角等信息。
2.4.2.12 修剪（剪切）命令
启动命令：<1>命令：Trim； <2> “修改”│“修剪”子菜单；<3> “修改”工具栏上单击“修剪”图标。
可以以某一对象为剪切边修剪其它对象。
2.4.2.13 延伸命令—延伸实体到选定的边界上
启动命令：<1>命令：Extend；<2> “修改”│“延伸”子菜单；<3> “修改”工具栏上单击“延伸”图标。
延伸命令的使用与修剪命令相似，不同的地方在于：使用延伸命令时，如果按住Shift键同时选择对象，则执行修剪命令。使用修剪命令时，如果按下Shift键同时选择对象时，则执行延伸命令。
2.4.2.14 打断命令
启动命令：<1>命令：Break；<2> “修改”│“打断”子菜单；<3> “修改”工具栏上单击“打断”图标。
默认情况下，以选择对象时拾取点作为第一点，如拾取第二点，则从两点间断开。如选择“第一点（F)”，则可以重新确定第一个断电。
另外，在“修改”工具栏中单击“打断于点”按钮，可以将对象在一点处断开成两个对象。
2.4.2.15 倒角命令—在两条不平行的直线间生成直线倒角
启动命令：<1>命令：Chamfer或CHA； <2> “修改”│“倒角”子菜单；<3> “修改”工具栏上单击“倒角”图标。
2.4.2.16 倒圆角命令
启动命令：<1>命令：Fillet；<2> “修改”│“圆角”子菜单；<3> “修改”工具栏上单击“圆角”图标。
AutoCAD2006中，允许对两条平行线倒圆角。
2.4.2.17 分解命令
对于矩形、块等对象，它们是由多个对象组成的组合对象。如果需要对单个成员进行编辑，就需要先将它分解开。
启动命令：<1>命令：Explode；<2> “修改”│“分解”子菜单；<3> “修改”工具栏上单击“分解”图标。
2.4.2.18 对齐对象命令
启动命令：<1>命令：Align；<2> “修改”│“三维操作”│ “对齐”子命令。
2.5 文字的输入
2.5.1 构造文字样式
文字样式包括：字体、字型、高度、宽度系数、倾斜角、反向倒置以及垂直等参数。
启动命令：<1>命令：Style；<2>“格式”│“文字样式”命令；--打开“文字样式”对话框，可以修改、创建文字样式。
2.5.2 创建单行文字
启动命令：<1>命令：Dtext；<2>“绘图”│“文字”│“单行文字”命令；<3>在文字工具栏上单击 “AⅠ”。
2.5.3 编辑单行文字
编辑单行文字包括：文字的内容、对正方式及比例，可以使用“修改”│“对象”│“文字”子命令。
2.5.4 多行文字输入
启动命令：<1>命令：Mtext；<2>“绘图”│“文字”│“多行文字”命令；<3>在文字工具栏上单击 “A”。
2.5.5 编辑多行文字
要编辑多行文字，可选择“修改”│“对象”│“文字”│“编辑”命令或在命令行输入：Ddedit并单击创建的多行文字。打开“多行文字编辑器”对话框，然后参照多行文字的设置方法，修改并编辑多行文字。
2.5.6 控制文字显示
在绘制图形时，为了加速图形在重生成过程中的速度。可以使用Qtext命令来控制文字对象的显示模式。
在“输入模式[开(ON)/关(OFF)]<OFF>:”输入ON,则不显示文字。
也可在：“工具”│“选项”命令中 “显示”选项卡的“显示性能”选项区中，通过“仅显示文字边框”复选框来设置是否显示文本。
2.6 创建样板图
2.6.1 绘新图并设置绘图环境
2.6.2 图层设置
2.6.3 文本设置
2.6.4 绘制图框和标题栏
2.6.5 存盘退出

第三章 正投影法和三视图
3.1 投影法基本知识
3.1.1 投影法的概念
如图3-1所示，这种投射线通过物体，向选定的投影面投射，并在该投影面上得到图形的方法叫做投影法。
3.1.2 投影法的分类
投影法可分为：中心投影法和平行投影法两大类。
3.1.2.1 中心投影法：投射线汇交于一点的投影法称为中心投影法。
此法得到的物体的投影不能反映物体的真实大小，也不能满足工程样图的绘图要求。
3.1.2.2 平行投影法：
将投影中心移至无穷远处时，则投影线相互平行，这种投影线相互平行的投影法称为平行投影法。
<1>斜投影法：投影线与投影面相倾斜的平行投影法。如图3-3(a)所示
<2>正投影法：投射线与投影面相垂直的平行投影法，如图所示 。
3.1.3 正投影的基本特性
<1>显实性：投影反映实形，如图3-4所示。
<2>积聚性：当平面图形或空间直线段垂直于投影面时，其投影积聚为一直线或一个点，如图3-5所示。
<3>类似性：当平面图形或空间直线倾斜于投影面时，其投影为类似形，如图3-6所示。

3.2 三视图的形成及其投影关系
3.2.1 三视图的形成
<1> 三投影面体系的建立
如图3-7所示，三个相互垂直相交的投影面组成三投影面体系，相关名称。
<2>物体在三投影面体系中的投影
如图3-8所示（物体的基本视图）
各视图的名称及分析见（三视图分析）
三视图的形成见：投影面展开图，物体的三视图（a）。

3.2.2 三视图之间的关系
<1>三视图的位置关系：以主视图为准，俯视图在主视图的下方，左视图在主视图的正右方。
见物体的三视图（b），直观图。
<2>三视图之间的投影关系：主、俯视图：长对正；主、左视图：高平齐；俯、左视图：宽相等，视图之间的投影规律。
<3>视图与物体的方位关系：主视图反映了物体的上、下和左、右位置关系；俯视图反映了物体的前、后和左、右位置关系；左视图反映了物体的上、下和前、后位置关系。见三视图之间的三等关系
画物体三视图的要点
画物体三视图的举例
以上例题及图见课件。

第四章 点、直线、平面的投影

4.1 点的投影
4.1.1 点的投影及其投影规律
<1>点的三面投影图：如图4-1所示，将点A置于三投影面体系中，过A点分别向三个投影面作垂线，垂足分别为：a、 a´ 、 a〃即为A点的H面投影、V面投影、W面投影。
<2> 点的投影规律
①点的两面投影连线垂直于相应的投影轴，即：aa′⊥OX、a′a″⊥OZ、aaYH⊥OYH、a″aYW⊥OYW；
②点的投影到投影轴的距离等于该点到相应投影面的距离。如：Aa=a´ax
4.1.2 点的投影与空间直角坐标的关系
点的空间位置也可由直角坐标来确定。即把三投影面体系看成直角坐标系，把投影面当作坐标面，投影轴当作坐标轴，0即为坐标原点。如图4-2所示。 例4-1 已知A（30,10,20），求作点A的三面投影图。(图4-3)
4.1.3 两点的相对位置
空间两点的相对位置由两点的坐标差值来确定。两点的x坐标差确定左、右位置关系；两点的y坐标差值确定前、后位置关系；两点的z坐标差值确定上、下位置关系。如图4-4所示。
4.1.4 重影点的投影
当空间两点处于某一投影面的同一条投射线时，这两点对该投影面的投影重合为一点，这两点称为该投影面的一对重影点。如图4-5所示。
重影点的可见性判别原则：两点之中，对重合投影所在的投影面的距离较大的点是可见的。标记时，应将不可见的点的投影用括弧括起来。
4.1.5 点的直观图画法
直观反映点在三投影面体系中的空间位置的立体图形称为点的直观图。例4-2 如图4-6所示，根据K点的投影图，作其直观图。（见P69)
4.2 直线的投影
4.2.1 直线的三面投影
直线的投影一般仍为直线。求作直线的投影，实际上是求作直线两端点的投影，然后连接同面投影即可，如图4-7所示。
4.2.2 直线上取点
如果点在直线上，则点的三面投影必在直线的同面投影之上，这种性质称为从属性，如图4-8所示。
例4-3 如图4-9所示。
4.2.3 各种位置直线的投影特性
<1>投影面平行线的投影特性—见表4-1
<2>投影面垂直线的投影特性—见表4-2
<3>一般位置直线：与三个投影面均倾斜的直线，如图4-7所示。
4.2.4 两直线的相对位置
空间直线的相对位置有平行、相交、交叉三种情形。
<1>平行两直线：同面投影也是平行的，如图4-10所示。
<2>相交两直线：同面投影也必定相交，如图4-11所示。
<3>交叉两直线：如图4-12所示，由于AB、CD不平行，各组同面投影不会都平行，交叉点不符合点的投影规律。另见图4-13
4.3 平面的投影
4.3.1 平面的表示法
<1>用几何元素表示平面 如图4-14所示
(a)不在同一直线上的三个点；(b)一直线和直线外一点；
(c)相交两直线；(d)平行两直线；(e)任意平面图形。
<2>用迹线表示平面
在三投影面体系中，空间平面与投影面的交线，称为平面的迹线，
如图4-15所示。 PV表示正面迹线；PH表示水平迹线；PW表示侧面迹线。相邻两迹线的交点，称迹线集合点，用PX、PY、PZ表示。
4.3.2 各种位置平面的投影特性
<1>投影面垂直面—分为：铅锤面、正垂面、侧垂面三种，见表4-3。
<2>投影面平行面—分为：水平面、正平面、侧平面三种，见表4-4。
<3>一般位置平面—与三投影面均倾斜的平面，如图4-16所示。
4.3.3 平面上点和直线的投影
<1>平面上的点—若点在平面内的任一已知直线上，则点必在平面上，如图4-17所示。
<2>平面上的直线—若一直线经过平面上的两个已知点，或经过一个已知点且平行于该平面上的另一已知直线，则此直线必定在该平面上，如图4-18所示。
例4-4 如图4-19(a)所示。
例4-5 如图4-20(a)所示。

第五章 基本体

5.1 平面立体
表面都是由平面围成的立体，称为平面立体。相邻两面的交线成为棱线。平面
