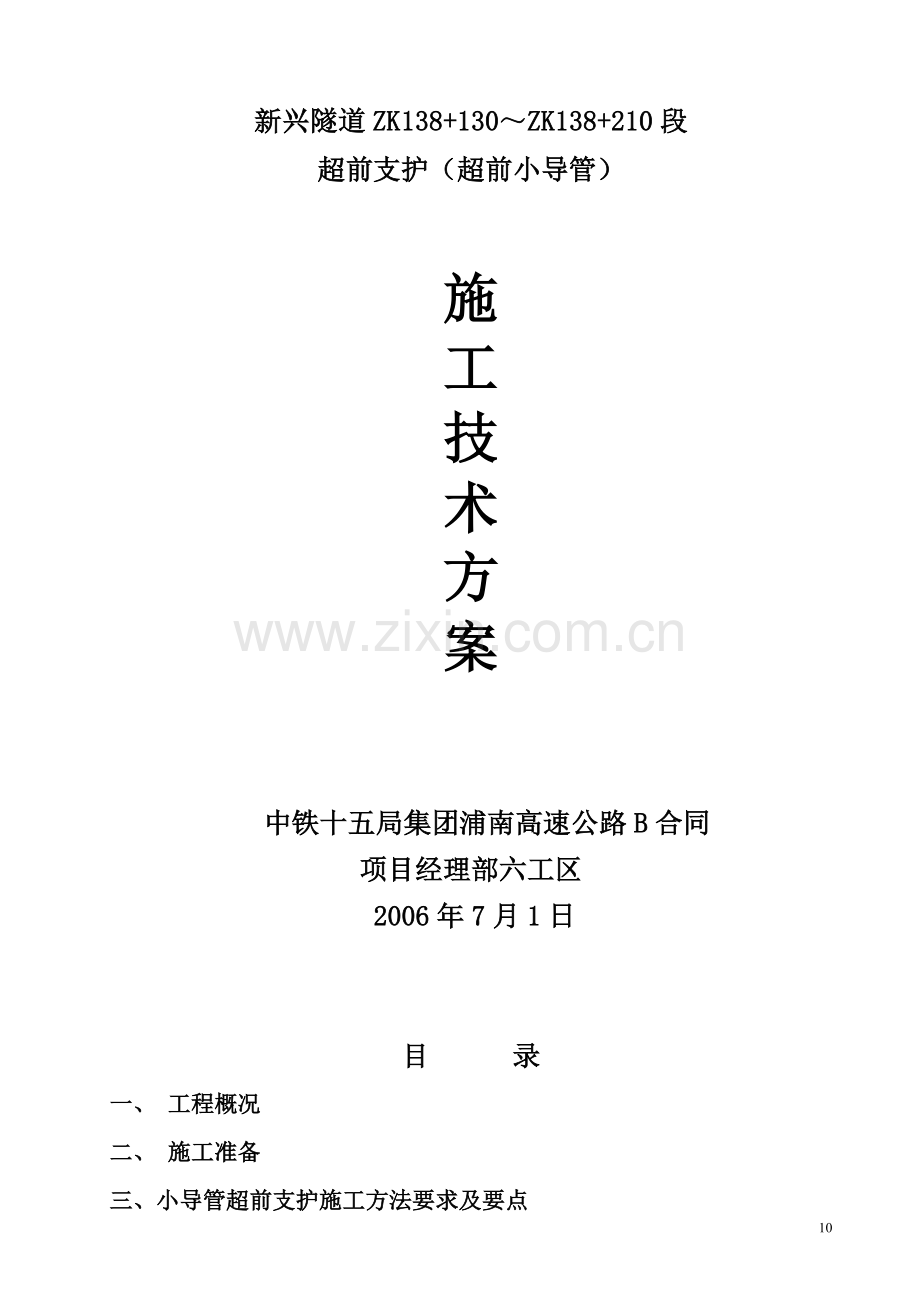

本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】浦南高速公路B6合同段新兴隧道ZK138+130ZK138+210段超前支护（超前小导管）施工技术方案 中铁十五局集团浦南高速公路B合同项目经理部六工区2006年7月1日目 录一、 工程概况二、 施工准备三、小导管超前支护施工方法要求及要点四、质量、安全保证体系五、安全施工措施六、 文明施工与环境保护七、工程进度计划附表-1 主要施工管理人员和劳动力一览表一、 工程概况新兴隧道分左右两幅，为本工区重点。现准备开工左幅ZK138+130-ZK138+210段超前支护（超前小导管）。小导管钢管采用节长5米，424热轧无缝钢管，纵向间距3.5米，仰角7，环向间距40cm。地质情况为：强风化云母石英片岩残积土，为松散结构.二、施工准备1、临时道路和场地利用项目部修建好的的主便道，运输施工所用原材料，便道垫片石作为施工便道面层，保证施工车辆和机械的进退场要求。场地平整时，要遵循距离近、便于运输，操作方便、便于施工的原则。2、临时设施建设按照施工总平面图的布置，新建所有生产、办公、生活、居住和储存等临时用房。3、施工机械的进场和调试做好施工前各种施工机械的进场，机械进场数量和机械性能应满足隧道施工要求，进场设备状况良好，对所有施工机具都必须在开工之前进行全面检查和试运转。4、雨季施工安排按照施工组织设计的要求，落实雨季施工期间的临时设施和技术措施，做好雨季施工前的各项防雨、排水准备工作。5、水源准备本项工程施工用水到沟渠中抽取，使用前应对水样进行试验，检验合格的水方可使用。6、建立健全现场各项规章制度根据本工程特点，制定施工现场必要的各项规章制度。7、施工放样进场后，立即组织技术力量，进行施工测量控制网点的布设工作，具体由测量组实施组织技术人员，熟悉设计文件和施工图纸，确定施工工艺流程，施工其它临时设施，制定技术质量管理的规章制度。8、材料的试验和储存堆放由材料负责人组织施工材料的采购、进场 和堆放；水泥、砂、石等材料的试验，按照材料的需要量计划，及时提供材料的试验申请计划，砂浆的配合比和强度的相关性能指标等试验。并组织材料进场，按规定的地点和指定的方式进行储存堆放。9、施工用电安装及设备调试做好施工前动力线路的安装工作，每一桩孔都应配套配齐相应的动力电源，使得其线径、规格符合技术规范要求且设备状况良好，并有可靠的漏电保护装置，对所有施工机具都必须在开工之前进行检查和试运转。自备一台200KW的内燃发电机，保证施工期间的正常供电，作备用电源。10、计划施工工期：2006年7月6日至2006年8月30日三、小导管超前支护施工方法要求及要点1、施工方法（1）检查开挖的断面中线及高程，开挖轮廓线应符合设计要求。在开挖工作面处应先安设受力拱架，并在其上正确标明小导管位置；（2）在钢架上沿隧道开挖轮廓线纵深向钻设小导管孔，其外插角以不侵入隧道开挖轮廓线越小越好。钻孔环向中心间距40cm 。钻孔顺序一般由高孔位向低孔位进行。 （3）在钻进时，若出现卡钻、坍孔时，应注浆后再钻，也可直接将小导管钢管钻入，开孔时应低速低压，待成孔后将钢管打入小导管孔眼中。小导管外径为42mm，长度为5m。接小导管时。（4） 钢管偏离设计位置的施工误差不得大于20cm。钢管上按梅花形间距15cm钻8mm的小孔，打孔后在钢管中注C：S浆液，其C：S浆液配比为水泥：水玻璃=1：0.5，水灰比为1：1，水玻璃模数m=2.4，波美度为Be=35，注浆初压0.51MPa，终压2MPa，注浆结束后用10号水泥浆充填，以增强钢管的强度和刚度。注浆实际采用配比根据施工工艺水平现场确定。（5）小导管钢管内水泥浆应用注浆泵灌注，封堵塞应有进料孔和出气孔，在出气孔流浆后，方可停止压注。2超前围岩预注浆加固施工要点（1）注浆孔的布置角度及深度应符合设计要求，孔口位置与设计位置的允许偏差为5；孔底位置偏差应小于孔深的10。封闭工作面准备工作制作小导管机具设备检修安设小导管联接管路及密封孔口钻孔拌浆注浆压水检查达到要求压水检查达到要求结束（2）注浆钻孔的孔壁的孔壁圆、角度准、浓度够、岩粉清洗干净。当出现严重卡钻、孔口出水时应停止钻孔，立即注浆；（3）钻孔结束后应掏孔检查，在确认无塌孔和探头石时，才可安设注浆管；（4）注浆前应平整注浆所需场地，检查机具设备，作好止浆墙并准备注浆材料；（5）注浆压力根据地质条件的岩性，施工条件等因素在现场由试验确定； （6）注浆方式可根据地质条件，机械设备及注浆孔的深度选用前进式，后退式或全孔式。其注浆顺序为：先注无水孔、再注有水孔，从拱顶顺序向下进行。如遇窜浆或跑浆，则可间隔一孔或数孔灌注。注浆结束后，应利用止浆阀保持孔内压力，直至浆液完全凝固；（7）注浆作业的技术要求浆液的浓度、胶凝时间应符合设计要求，不准任意变更；应经常检查泵口及孔口注浆压力的变化，发现问题应及时处理；采用双液注浆时，应经常测试混合浆液的胶凝时间，发现与设计不符，应立即调整。（8）注浆结束条件单孔结束条件：注浆压力达到设计终压，浆液注入量已达到计算值的80%以上；全地段结束条件：所有注浆孔均已符合单孔结束条件，无漏注浆的情况。（9）注浆后必须对注浆效果进行检查，如未达到要求，应进行补孔注浆。注浆效果有以下三种：分析法：分析注浆记录，看每个孔的注浆压力、注浆量是否达到设计要求；在注浆过程中，漏浆、跑浆严重；以浆液注入量估算浆液扩散半径，分析是否与设计相符；检查孔法：用地质钻机按设计孔位和角度钻检查孔，取岩心进行鉴定。同时测定检查孔的吸水量（即漏水量）应小于0.20.4l/minm；声波监测法：用声波探测仪测量岩体的声速，判断注浆效果。3、小导管施工材料要求（1）施工用水水质必须采用经过试验检验合格水源，用于混凝土的拌合，且水中不应含有下列物质：水中不含有影响水泥正常硬化的有害质、糖类、游离酸类、碱、盐、有机物或其它有害物质；污水、PH值小于5的酸性水及含硫酸盐量按SO4-2计超过水的质量0.27mg/cm3的水不得使用；水中氯化物含量，不得大于600mg/l；（2）水泥a.所用水泥为项目部统供,并经监理工程师认可的水泥。b.每批水泥应有出厂清单及试验证明，说明厂家、水泥种类及数量。c.根据水泥的用量，按规定频率要求对所到水泥进行抽检，报监理工程师批准，不合格水泥不准使用。d.受潮或变质的水泥，应及时清理出场。e.同一结构所用的水泥应采用同一厂家、同一批号的水泥。（3）外加剂所用的外加剂必须经监理工程师认可，同时应按外加剂生产商提供的产品合格指标，进行试验验证，外加剂中应无氯化钙等有害物质。四、 施工管理人员及质量、安全保证体系项目部的主要管理人员和各施工队管理人员已就位，并已正常开展工作和施工准备(详见附表-1) 质 量 保 证 体 系思想保证提高质量意识TQC教育质量第一为用户服务制定教育计划检查落实改进工作质量组织保证项目经理部质量管理领导小组施工队质量小组质量工作检查现场QC小组总结表彰先进施工保证创优规划检查创优效果制定创优措施明确创优项目接受建设单位和监理监督定期不定期质量检查进行自检互检交接检加强现场试验控制充分利用现代化检测手段技术保证贯彻ISO9001系列质量标准，推行全面质量管理各项工作制度和标准岗前技术培训熟悉图纸掌握规范技术交底质量计划测量复核应用新技术新工艺提高工作技能技术岗位责任制质量责任制质量评定反 馈实 现 质 量 目 标制度保证经济法规经济责任制优质优价完善计量支付手续制定奖罚措施签定包保责任状奖优罚劣经济兑现质量保证体系图。2质量保证措施以优取胜是我单位生存、发展之本，更是我公司全体员工各自工作岗位上，始终坚守的信念，并在实施全过程中落实，确保本合同段的高质量管理体系的实施。（1）、质量目标争创国优，誓夺“优良工程”本标段质量第一、工程保证优质，工程合格率100%，一次验收优良率90%以上，不允许出现不合格工程，坚决杜绝不合格项目，不论是自检、还是业主、监理工程师的中检、终检，任何时间都要达到100%的合格率，必须达到部优标准，争创国优，誓夺“优良工程”。（2）、总则按施工规定施工，按施工监理程序一实施细则进行检查。a质量领导小组定期抽查。b质检部配合驻地监理人员对分项、分部工程的检验和自检。、工程质量依据设计文件要求，交通部颁发的施工技术规范、规程，以及质量检查、验收标准，做到严格认真、准确及时、真实可靠、系统达标。、质量指标数据考评起到把关、指导作用，并实行奖惩制度。（3）、质量控制机构和创优规划质量管理领导小组是整个工程质量管理的最高领导机构，由项目经理、总工程师、副经理、工程部部长、安质部部长、试验室主任组成，制定本合同工程质量创优规划、方针、措施。各施工队分别设质量管理现场领导小组，由施工队长、质检部长、工程部长、总工程师组成。质检部和试验室专职现场质量管理。施工队一级的质量管理机构在项目经理部质量管理小组领导下，制定本施工区段的创优措施，质量实施计划，并在现场落实。施工队所属各施工班组根据自己的创优任务，拟定项目工程具体的分项实施计划，责任到人，严格要求，全员全过程质量控制。对各段的施工难点、关键工序进行分析，选定有关课题，成立QC小组，积极开展工作。（4）、完善自检体系，加强质量控制在企业职工中树立“质量关系千万家、搞好质量人人抓”的观念，使其认识到质量工作的好坏与企业、个人利益的关系，把质量工作贯穿到施工的全过程中，深入到企业的每一个人，形成道道工序齐抓共管、上下自律，使工程质量始终处以受制度控制状态，严格按照公路规范和设计要求施工，严格按公司ISO9001-2000质量方针、质量管理手册和程序文件要求使各项工程质量落实到实处，推行技术管理条例和分项技术负责制，使基层单位技术工作规范化；推行全面质量管理，实行项目分解目标管理，对重大技术问题组织QC小组科学指导施工，积极推广新技术、新工艺、新材料，为质量全优的目标共同努力。（5）、加强施工技术管理，以施工组织设计为纲领，以施工工艺设计和施工要点为指导，以三级技术交底、操作规程和工序交接检查为保证，严格各施工工序的控制与管理。对易产生问题或出现质量通病的部位要加大技术投入和管理力度，严格遵守操作规程及施工工艺流程。（6）、按要求配置施工机械和测量仪器，提高施工机械化水平、质量检测水平和各种设备的应用效率。附1 工序交接制度为了保证工程按计划进展，保证蒙新高速公路的高标准、高质量，现制定以下制度：1、工程队请验报告对于超前小导管的施工，工队负责人要根据设计图纸的图示，付诸于实施。实施过程中要按照公路工程施工技术规范要求，严格把关、严格控制，做到准确无误。项目完成后，认为合格的以书面形式向质安部打检验报告。2、工程的自检质检部接到工程队的请验报告后，根据该工程的基本要求，实测项目、外观鉴定，逐次进行检查，合格后报请驻地监理工程师共同检查。3、施工质量签认质安部通过自检，根据公路工程质量检查评定标准及时填写自检记录表，确认工程质量的合格与否，如不合格时，在自检通知单上注明其不合格的情况及处理意见，及时反馈回工段。4、工序交接施工队根据自检通知单，方可进行下道工序的施工，并实行工序交接制度，验收达到优良的工程方可计量。如未自检及监理工程师抽检，一律不准进行下道工序的施工，否则造成的后果责任自负。六、 安全措施1、施工安全保证体系安全保证体系图安 全 保 证 体 系思想教育保证提高全员意识施工技术安全规则安全生产第一安全为了生产组 织保 证经理部安全管理委员会经理部安质部施工队安全领导小组班、组安全检查小组工 作保 证施工前检查施工过程检查收尾过程检查制 度 保 证国家、建设部法律法规各项安全生产标准、规程十一项安全生产制度1.安全生产责任制度2.安全教育制度3.安全技术交底制度4.安全设计制度5.班前安全讲话制度6.安全生产检查制度7.安全事故报告制度8.安全生产奖惩制度9.周安全活动制度10.安全交接班制度11.安全操作挂牌制度经济保证包 保责任制奖罚分明经济兑现安 全 生 产 目 标七、 安全施工措施公路工程施工中，保障施工人员的人身安全、工程的安全，是我们的又一宗旨，在施工中，我们严格遵守国家的安全生产法规和公司内部安全生产规章制度，“安全第一”，展现我公司安全生产管理的综合现代化水平。为杜绝重大事故和人身伤亡事故的发生，把一般事故减少到最低限度，确保施工的顺利进展，特制订安全措施如下：1、建立安全保证体系，项目部和各施工队设专职安全员，专职安全员属在项目经理和副经理的领导下，履行保证安全的一切工作。2、利用各种宣传工具，采用多种教育形式，使职工树立安全生产的思想，不断强化安全意识，建立安全保证体系，使安全管理制度化，教育经常化。3、认真定期作安全教育，安全讲话，安全检查制度，设立安全监督岗，支持和发挥群众安全人员的作用，对发现安全事故隐患和危及到工程人身安全的事项，要及时处理，做出记录，及时改正，落实到人。4、各类施工机械安全措施（1）项目部机材科对工地所有机械统一定期进行安全检查，发现问题及时解决，消除不安全的因素。（2）各种机械设备均要制定安全技术操作规程，并认真检查落实情况。（3）机动车严禁无证驾驶、酒后驾驶，非机动机械需持有效证件操作机械。 （4）定期检查机械设备的安全保护装置和安全指示装置，以确保以上两种装置的齐全、灵敏、可靠。（5）机械操作人员必须听从施工人员的正确指挥，精心操作。但对施工人员违反操作规程可能引起的危险事故的指挥，操作人员有权拒绝执行，并及时向工地负责人反映。6、进入生产区域的人员必须配戴安全帽，为督促人人对安全的重视，将对进入生产区的不戴安全帽的工作人员给予罚款。7、每工作4小时应轮换休息。8、设备保证钻孔设备，做到进场施工中正常工作，确保工期、施工安全。9、技术保证(1) 组织技术人员与各队长班长熟悉图纸，进行技术核定，对主要工程量、主要设计内容进行必要的计算，如有问题，书面提交。(2) 组织学习招标文件、有关技术规范文件和质量标准。(3) 认真复核导线点和水准点，保护好测量标志。(4) 施工及质量负责人佩证上岗。(5) 设立专职质检员。(6) 每个新的分项工程进行之前，进行层层技术交底，把设计对施工的要求、施工方案、措施及各项操作事项传达到基层。10. 材料质量控制严格杜绝使用各类不合格材料，材料送检后，经检验合格后方可使用。八、 文明施工与环境保护在施工过程中，制定由工区长负责的安全领导小组，把施工安全作为工程建设的首要目标，要遵守国家有关部门的生产、劳动保护、防止污染法规和技术标准，做到“安全第一，预防为主”；建立建全安全生产的管理体系，成立安全领导小组，专职检查施工安全，由工区长担任组长，定期或不定期召开安全生产会议，发现问题及时解决处理，实行逐级签定安全承包合同，使各级明确自己的安全管理目标，制定好各施工场所的安全规划，达到全员参加、全面管理的目的，充分体现“安全生产，人人有责”的原责，做到消除事故隐患，惯彻执行“安全第一，预防为主”的方针。1、施工区内道路通畅、平坦、整洁，不乱堆乱放，无散落物；构造物周围应浇捣散水坡，四周保持清洁；场地平整不积水，无散落的杂物及散物；场地排水成系统，并畅通不堵。施工废料集中堆放，及时处理。2、班组必须做好施工点操作后的场地清理，随做随清，物尽其用。在施工作业中，应防止尘土飞扬、泥浆横流。弃渣处理：应按设计要求、按要求运至指定地点堆放，防止水土流失。保持排水通道畅通，工地干净卫生。施工中还尽量减少对周围绿化环境的影响和破坏。做好生活区的卫生，保持生活区的清洁整齐有序。生活垃圾运送到统一的地点，并挖坑埋藏。弃渣必须统一放置，不得随意堆放，要弃到指定的弃土场，以便环境的保护。 0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a5410
