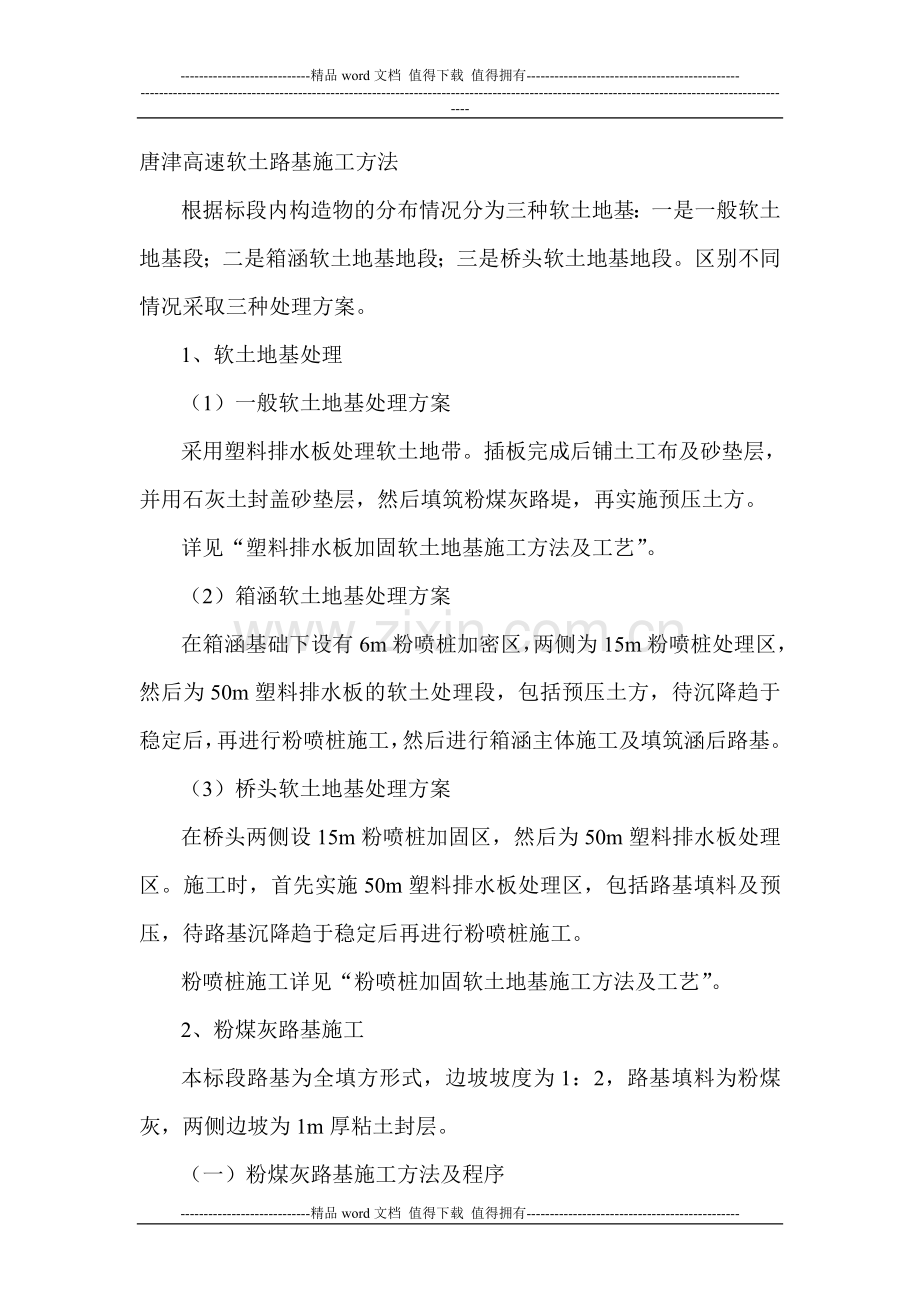

唐津高速软土路基施工方法
根据标段内构造物的分布情况分为三种软土地基：一是一般软土地基段；二是箱涵软土地基地段；三是桥头软土地基地段。区别不同情况采取三种处理方案。
1、软土地基处理
（1）一般软土地基处理方案
采用塑料排水板处理软土地带。插板完成后铺土工布及砂垫层，并用石灰土封盖砂垫层，然后填筑粉煤灰路堤，再实施预压土方。
详见“塑料排水板加固软土地基施工方法及工艺”。
（2）箱涵软土地基处理方案
在箱涵基础下设有6m粉喷桩加密区，两侧为15m粉喷桩处理区，然后为50m塑料排水板的软土处理段，包括预压土方，待沉降趋于稳定后，再进行粉喷桩施工，然后进行箱涵主体施工及填筑涵后路基。
（3）桥头软土地基处理方案
在桥头两侧设15m粉喷桩加固区，然后为50m塑料排水板处理区。施工时，首先实施50m塑料排水板处理区，包括路基填料及预压，待路基沉降趋于稳定后再进行粉喷桩施工。
粉喷桩施工详见“粉喷桩加固软土地基施工方法及工艺”。
2、粉煤灰路基施工
本标段路基为全填方形式，边坡坡度为1：2，路基填料为粉煤灰，两侧边坡为1m厚粘土封层。
（一）粉煤灰路基施工方法及程序

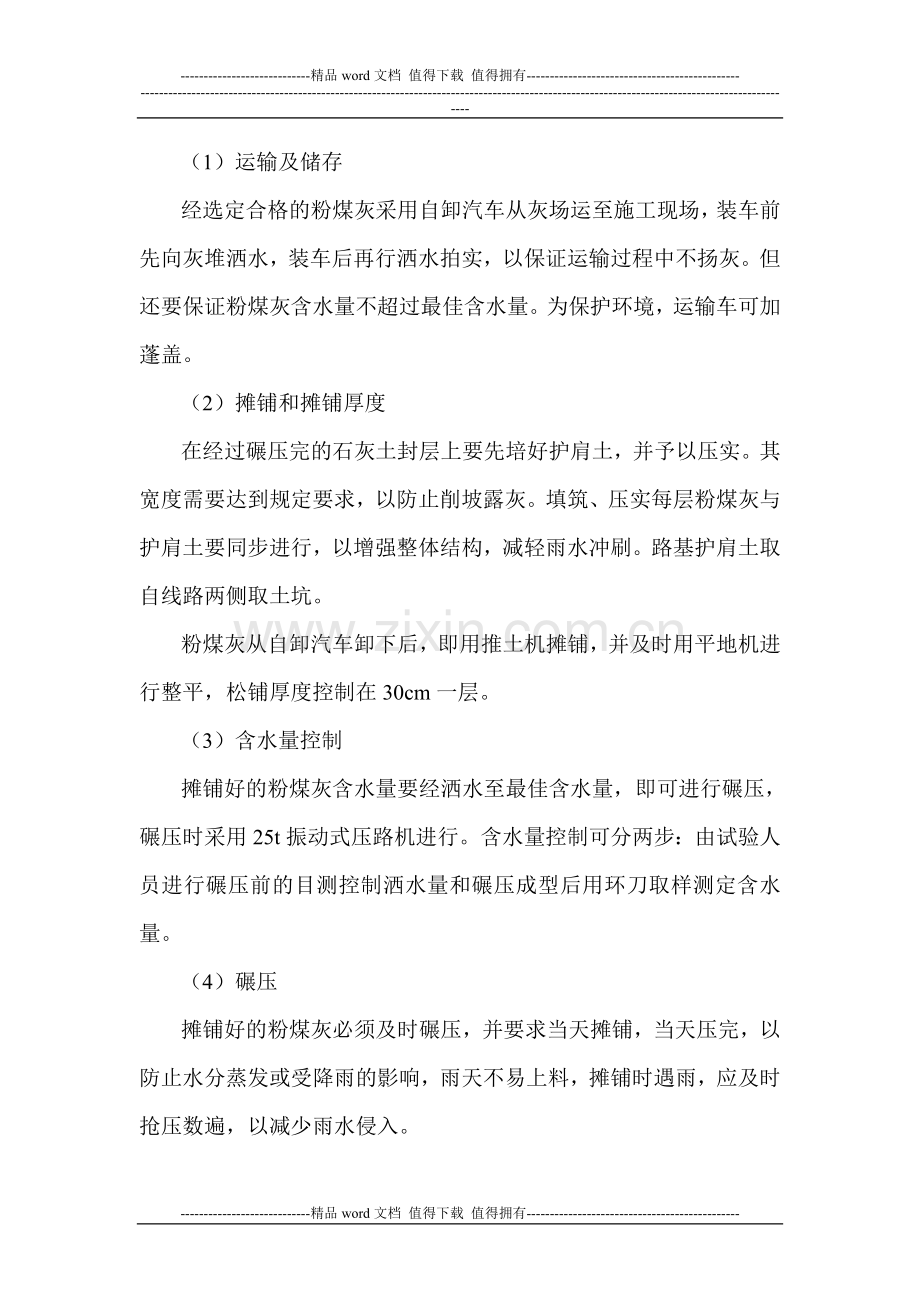

（1）运输及储存
经选定合格的粉煤灰采用自卸汽车从灰场运至施工现场，装车前先向灰堆洒水，装车后再行洒水拍实，以保证运输过程中不扬灰。但还要保证粉煤灰含水量不超过最佳含水量。为保护环境，运输车可加蓬盖。
（2）摊铺和摊铺厚度
在经过碾压完的石灰土封层上要先培好护肩土，并予以压实。其宽度需要达到规定要求，以防止削坡露灰。填筑、压实每层粉煤灰与护肩土要同步进行，以增强整体结构，减轻雨水冲刷。路基护肩土取自线路两侧取土坑。
粉煤灰从自卸汽车卸下后，即用推土机摊铺，并及时用平地机进行整平，松铺厚度控制在30cm一层。
（3）含水量控制
摊铺好的粉煤灰含水量要经洒水至最佳含水量，即可进行碾压，碾压时采用25t振动式压路机进行。含水量控制可分两步：由试验人员进行碾压前的目测控制洒水量和碾压成型后用环刀取样测定含水量。
（4）碾压
摊铺好的粉煤灰必须及时碾压，并要求当天摊铺，当天压完，以防止水分蒸发或受降雨的影响，雨天不易上料，摊铺时遇雨，应及时抢压数遍，以减少雨水侵入。

路基压实度控制标准
填 控 类 别
槽底面以下深度
压实度%
粉
煤
灰
路
堤
0-30封顶层
93
30-80
93
80-150
92
＞150
90
20底封层
＞90
零 填
0-30
＞95

（二）填筑石灰土顶封层
粉煤灰填至设计标高后，在其顶面用30cm后石灰土封层，并要求压实。石灰土封层顶面标高与路槽底面标高相同。
3、预压土方施工
当路基填料及石灰土封层按要求完成后，才能填筑预压土方。
填筑时应分层进行，每层不能超过40cm，在填筑过程中要观测路堤的垂直沉降及侧移，直至达到设计要求。预压土方总厚度由设计控制，路基清除的地表土及耕植土可以作为预压土方，路基两侧取土坑的部分土方也可作为预压土方。预压完成后，卸载土方除可就近利用外，剩余部分要运回取土坑。
塑料排水板处理软土地基施工方法及工艺
（一）施工准备
1、横坡及第一层砂砾垫层的设置
（1）首先将软土地基段内沟水排除、清淤，清除原地面的草皮或耕植土，用砂砾回填至地面高。然后按坡度2-3%继续铺30cm厚砂砾垫层，并碾压密实。
（2）机具定位
a、选用DZ60KS打拔桩机，根据设计要求确定出每个板的孔位，并用木桩作以标记，在套管插入时要将其拔掉。
b、插板机定位时要保证桩锤中心与地面定位在同一点上，并用测量仪器控制桩锤与塔架的垂直。
（二）塑料板与桩尖连接
在塔架插板卷筒上安置塑料板，然后将塑料板通过套管从管靴穿出，固定在桩尖上，并一起贴紧管靴对准板位。
（三）沉管插板
沉管开始时要缓慢，防止套管突然偏斜，入土后要观察，直插至设计要求的深度。
（四）拔管剪断塑料板
沉管到设计深度后即可拔管，这时，塑料板因桩尖与土的阻力而垂直设置在软土地基中。套管拔出后剪断塑料板，在砂砾垫层上留出20—30cm，拔管时要连续缓慢进行，中途不得放松吊绳，防止因套管下坠而损坏塑料板。
（五）用土工布及砂垫层封塑料板
塑料排水板施工完成后，铺设一层土工布，土工布宽度超过路基坡脚1米，土工布上面铺10cm砂垫层。两端土工布向内侧回卷1米，然后在10cm砂垫层上再铺一层土工布，土工布上再铺砂垫层，两端土工布向内侧回卷1米，用20cm厚石灰土封盖砂垫层。以上每层砂垫层及石灰土封层完后都要进行压实。同灰土路基并填筑预压土方（详见粉煤灰路基施工说明）。
（六）质量控制与施工要求
（1）砂砾材料
砂砾材料在用塑料排水板处理软土地基中用来作垫层，同时又是滤水层，因而其质量的好坏直接关系到滤水效果。根据技术规范要求砂砾材料应为中砂、粗砂、砂砾或碎（砂）石，有关要求按规范执行。
（2）塑料排水板及土工布
选用国家注册商标，说明书、出厂质量检查合格证齐全且能满足设计图纸技术要求的塑料排水板和土工布，外观须无破损、孔洞和裂隙等疵点。
（3）塑料排水板插入软土地基中的位置要尽量准确，出现偏差也不应超出技术规范规定（偏差包括位置偏差和垂直度偏差）。
（4）铺设土工布要一直延伸到沟侧，相临两层土工布的搭接长度应符合技术规范或不少于30cm。
（5）塑料板施工要避开雨季，且插板完后要及时进行封闭。
（七）劳力组织
塑料排水板施工工作人员以围绕主机为中心分工协作。各负其责，各岗位人员及分工是：

塑料排水板施工劳力组织表
工 种
人数
职 责 分 工
工 班 长
1
指挥协调、计划安排、安全质量控制
技术员或
技 师
1
测量定位、技术指导、质量检查、事故
分析处理、现场记录、资料整理
机械司机
1
卷扬机操作及养护
电 工
1
供电、照明、用电安全检查
操 作 工
2-4
机械就位、塑料板与桩尖连接、对准桩位、
剪断塑料板、移机

C、粉喷桩处理软土地基施工方法及工艺
1、施工工艺
（1）施工准备
施工前应作好现场调查，检修机械设备，取工点的土样进行水泥土试验，安全钻机并进行试运转，备足施工所需材料。
（2）地表清淤回填
将软土地基内沟水排除、清淤，用砂砾回填至地面高，然后继续回填砂砾，铺完30cm厚砂砾垫层。将过渡段塑料排水板区的超载预压填土填筑至施工标高，待路堤沉降趋于稳定后再进行粉喷桩的施工。
（3）钻机就位
移动钻机至设计孔位，使钻头对准桩位中心。
（4）试喷
钻机就位后，首先进行低压（0.3MPa）喷粉试验，以检查喷嘴是否畅通，压力是否正常。
（5）钻孔
钻机经试喷合格后即行钻孔。启动搅拌机及空压机，边旋转边钻进。钻头钻至设计标高后停止钻进。
（6）粉喷工艺
①粉喷主要技术参数：粉喷压力0.1—0.6MPa，搅拌速度30—40R/min，提升速度1—2m/min。
②粉喷。
启动搅拌机，边转边提升，同时喷射水泥粉与土体掺和搅拌。当钻头提升至上部设计标高（至少距地面0.5米）时，停止供给水泥粉。
在正式打桩之前应做试桩，根据成桩的含粉量确定合适的喷射压力，对喷粉量达不到设计要求的桩应做复喷。
整个工艺流程见下图所示：
准备工作　→　钻机就位 → 试喷 → 钻孔 → 接长钻孔 → 钻孔结束 → 粉喷 → 粉喷结束 → 清理钻机 → 结束
↑＿备料　　　　　　　　　钻机移至新孔位＿↑
2、机具设备
使用的机具设备主要有钻机、空压机、高压送灰管等，详见下表。

粉 喷 机 具 设 备 表
序 号
机具名称
型 号
台数
作 用
1
钻 机
JJG-30
1
钻孔、粉喷
2
空 压 机
3L-10/8
1
对水泥粉加压
3
高 压 管
20mm（内径）

输送高压水泥粉
3、劳力组织
单机作业每班人员组织分工详见下表。
单 管 粉 喷 人 员 组 织 分 工 表
序 号
职 务
职 责 范 围
人 数
1
班 长
全面掌握施工质量和安全
1
2
钻 探 工
操作钻机、卸钻杆、维修保养
和排除故障
1
3
泵 工
操作空压机及维修保养
1
4
电 工
负责钻机、电源、电路、
工地照明及电气故障排除
1
5
普 工
倒 水 泥
2
6
普 工
协 助 钻 机 工 作
2
7
技术员和记录
掌握施工技术、质量、写工程日志
1
合计

9

4、质量控制及施工注意事项
（1）检验手段
①静力触探试验
在成桩后24—48小时内用静力触探仪进行自检，填写自检单。当发现水泥土桩身比贯入阻力PS较小（小于原地基土PS的4—5倍），应考虑重新补钻进行粉喷。
②挖坑，桩体取样做无限抗压强度试验
挖坑深3—4米，分5—6段，每段中做一试样，进行28天侧限抗压强度试验，在砍桩过程中测量桩径和桩中心盲区直径，并对桩身的搅拌均匀性填写工程记录。
③单桩静载破坏试验
每工点抽1—2根做单桩静载破坏试验，测定单桩极限承载及沉降低值。按要求0.5米桩径极限承载力不小于150KN相应沉降值不大于4.5毫米。
（2）施工注意事项
①钻杆旋转和提升必须连续不中断，拆卸接长钻杆和连续粉喷时要保持10—20cm的搭接长度，以免出现断桩。
②在粉喷过程中，如因机械故障，中断粉喷时，应重新钻至桩底设计标高后，重新粉喷。
D、软土地基施工观测
填土高度大于2.5米的软土路堤，施工中应同时埋设观测设备，根据观测到的沉降值控制施工进度。
（1）地面沉降观测
采用地面沉降观测仪，主要用来观测填筑路面的沉降值。需要在附近设固定点，以固定点为基准用水准测量测定沉降仪的沉降值。
地面沉降设置如图所示：

（2）连续式沉降观测
采用连续沉降仪，测量深层土的压缩变形。该仪器设在路中心，自基底砂垫层穿透软土层进入持力层。其读数引线引至路基坡脚外。
连续沉降仪设置如图所示：
（3）地表侧向位移观测
地面位移桩法，设置于软土路基坡脚以外，每排6-7根，间距2-3米，深度2米左右，桩顶标高相同，且在同一轴线上。为了便于观测，应在侧位移桩外延线上设置两个不受影响的固定点。
（4）深层土侧向位移观测
采用测斜仪观测路堤水平位移。测斜管埋置于路面坡脚，底部进入持力层。利用钻机在指定坡脚钻好孔，将连接好的测斜管放入孔中，放好后在管壁外和孔的空隙中回填稍稀的膨润土。
本标段施工观测仪器布置严格按“软土施工观测布置表”施工。路基横断面上观测仪器布置如图所示。

塑料排水板处理软土地基施工工艺框图
回填并铺筑砂砾垫层
地 表 清 淤 回 填
机 具 定 位
塑料板与桩尖连接
沉 管 插 板
拔管剪断塑料板
机 具 移 位

铺第一层土工布
铺第一层砂垫层
铺第二层土工布
铺第二层砂垫层
石 灰 土 封 盖
填筑粉煤灰路堤
石 灰 土 封 层
填 筑 预 压 土 方
沉 降 及 位 移 观测
侧 向 粘 土 封 层
砌 筑 盲 沟
塑料板固定在卷筒上
砂 砾 石 料 选 定
材 料 抽 样 检 验
塑 料 板 质量 检 验
记 录 整 理 资 料
土 工 布 试 验
